Posted April 11, 2019 15 hours ago, Battleclown said: а Як-52 на чьей стороне воевал?))) на стороне Попаданцев) 0 Insert Nick Share this post Link to post Share on other sites
Posted April 12, 2019 11 час назад, Алекс21 сказал: Помыть бы... Да негде особо таку мандулу мыть. Сдам в утиль,раз из серии неопознаваемое. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 12, 2019 Прошу спецов опознать новые находки: "штурвал" (где мог применяться)? маленькое бронестекло (то же от ИЛ-2)? лючок (от какого он самолёта)? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 12, 2019 ОКБ Илюшина - 1-й или 30-й завод. Либо очень поздний Ил-2, либо скорее Ил-28 или транспортник уже. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 13, 2019 kirche Спасибо! 0 Insert Nick Share this post Link to post Share on other sites
Posted April 14, 2019 Нашлась вот такая деталь. Как я правильно понял на фото она? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 On 4/14/2019 at 2:17 PM, nebelwerfer said: Нашлась вот такая деталь. Как я правильно понял на фото она? Верно, кран выпуска шасси или шитков, точнее его часть 0 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 Щитки, шасси рядом. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 Скажите пожалуйста, а вот этот кусок тоже бронестекло ? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 2 часа назад, пеновский сказал: Скажите пожалуйста, а вот этот кусок тоже бронестекло ? Бронестекло,факт. Я намедни ещё один фрагмент ИЛ-овского броне стекла нашёл. 1 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 Шакала обороты авиация? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 1 час назад, nebelwerfer сказал: Шакала обороты авиация? Уникальная у Вас там помойка, чёрт возьми! Шкала тахометра ТЭ-44(на ней написано), авиация. 1 Insert Nick Share this post Link to post Share on other sites
Posted April 15, 2019 Правая пуговица видится люминий, послевойна. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 16, 2019 11 час назад, RCAV сказал: Уникальная у Вас там помойка, чёрт возьми! Шкала тахометра ТЭ-44(на ней написано), авиация. Это да! Копать не перекопать... 11 час назад, RCAV сказал: Правая пуговица видится люминий, послевойна. Так и есть. Поздний СССР. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 16, 2019 Этот кольцевой прицел к ДА или какой то вариант для ШКАСа? 0 Insert Nick Share this post Link to post Share on other sites

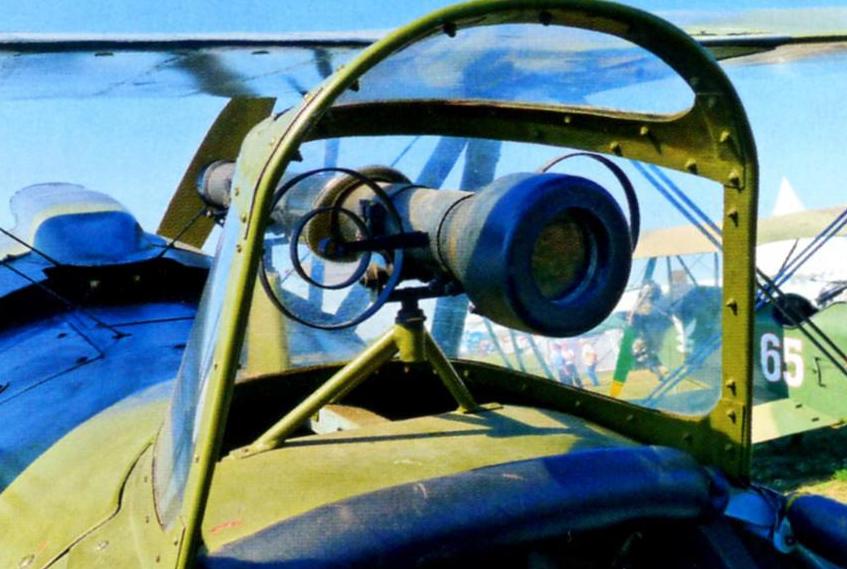

Posted April 16, 2019 не берусь утверждать.. но крепление чем то схоже с вариантом крепления механического кольцевого прицела на прицеле ОП-1 на шкас кольцевой прицел по моему крепится по другому. да и на Дегтяря тоже 2 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 11 час назад, Sita сказал: не берусь утверждать.. но крепление чем то схоже с вариантом крепления механического кольцевого прицела на прицеле ОП-1 на шкас кольцевой прицел по моему крепится по другому. да и на Дегтяря тоже Спасибо! Похоже оно! Я находил не далече детали от ПО-2. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 оп-1 это скорее чайки и ишаки ранние ... 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 Новые находки. По маленькому лючку понятно.А вот большой ИЛ-овский нахожу впервые.И ещё странная деталь под ним. Есть версии, что это? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 1 hour ago, nebelwerfer said: Новые находки. По маленькому лючку понятно.А вот большой ИЛ-овский нахожу впервые.И ещё странная деталь под ним. Есть версии, что это? ил-2 лючки . большая крышка бомбооотсека 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 1 час назад, Battleclown сказал: ил-2 лючки . большая крышка бомбооотсека Спасибо,понял. А где стоял длинный лючок,тот что с двумя ручками по краям (кстати у него рамка в которую явно что то вставлялось)? 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 5 minutes ago, nebelwerfer said: Спасибо,понял. А где стоял длинный лючок,тот что с двумя ручками по краям (кстати у него рамка в которую явно что то вставлялось)? Чем то похоже на крышку придохранителей с приборки, от чего не знаю. Кстати выше бакелитовая крутилка, это штурвальчик управлением шагом винта возможно от ил-2. Он около левого колена пилота расположена 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 25 минут назад, Battleclown сказал: Чем то похоже на крышку придохранителей с приборки, от чего не знаю. Кстати выше бакелитовая крутилка, это штурвальчик управлением шагом винта возможно от ил-2. Он около левого колена пилота расположена Понял. По бакелитовой крутилке надо фотки в сетке поискать. По люку с 3-мя защёлками только такое фото нашёл. Но в принципе всё видно. 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 ну да это он и есть 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 Музей в Белгороде 0 Insert Nick Share this post Link to post Share on other sites
Posted April 17, 2019 (edited) Кабина Ил-2 1. Манометр заполнения 2. Манометр перезарядки 3. Штурвал шторки водорадиатора 4. Запорный кран 5. Манометр бортового баллона 6. Дополнительный кран 7. Рукоятка крана щитков 8. Тормозной кран 9. Рукоятка крана шасси 10. Рукоятка высотного корректора 11. Рукоятка нормального газа 12. Рукоятка триммера 13. Указатели наддува 14. Термометр воды 15. Счетчик оборотов 16. Термометр входящего масла 17. Штурвал управления шагом винта 18. Штурвал управления самолетом 19. Гашетка для стельбы из пушек 20. Гашетка для стрельбы из пулеметов 21. Трехстрелочный индикатор 22. Бензиномер 23. Указатель скорости 24. Вариометр 25. Высотомер 26. Указатель поворота 27. Авиагоризонт 28. Переключатель магнето 29. Выключатель освещения приборной доски 30. Выключатель освещения кабины 31. Радиоприемник 32. Педаль(правая)управления самолетом 33. Панель электроуправления 34. Часы 35. Вольтметр 36. Розетка включения подсвета ПБП-1 37. Сигнальные лампы шасси 38. Панель предохранителей 39. Панель электровыключателей 40. Рукоятка пожарного крана 41. Манометр баллона запуска 42. Рукоятка аварийного сбрасывания бомб 43. Рефлектор кабинной лампочки 44. Электросбрасыватель снарядов ЭСБР-ЗП 45. Электросбрасыватель бомб ЭСБР-ЗП 46. Рукоятка аварийного выпуска шасси 47. Топливный агрегат (кран системы запуска, распределительный кран,плунжер бензонасоса, воздушный кран 48. Рукоятка управления шторками маслорадиатора 49. Рукоятка предохранителя пневмоперезарядки 50. Микротелефонный щиток 51. Рукоятка стопора костыля 52. Бронекорпус 53. Прицел ПБП-1 54. Компас. Бакелитовая крутилка возможно поз.7 Edited April 17, 2019 by Ivan 77 0 Insert Nick Share this post Link to post Share on other sites
Posted April 18, 2019 По бакелитовой крутилке не всё так просто. Это точно не БАРАШЕК от вентиля. С обратной стороны на ней стоит алюминиевая шайба с двумя прорезями для тросика. Собственно остатки тросика вштампованы в неё. Получается это что то другое,возможно не от ИЛ-2.... 0 Insert Nick Share this post Link to post Share on other sites
Posted April 18, 2019 (edited) В 14.04.2019 в 14:17, nebelwerfer сказал: Нашлась вот такая деталь. Как я правильно понял на фото она? В сообщении я писал про эту деталь Edited April 18, 2019 by Ivan 77 0 Insert Nick Share this post Link to post Share on other sites
Posted April 18, 2019 По "крутилке" - была мысль, что это штурвал управления триммером РВ(не Ил-2), но, поскольку на шкиве два ручья - скорее всего управление ВМУ двухмоторника(шаг винта или жалюзи системы охлаждения), возможно и немец. Почистите шкив, на нем видятся клеймы. 0 Insert Nick Share this post Link to post Share on other sites
