Помогите с определением что за самолет

[SmolDen 3]

Приветствую всех

На днях нашли место падения самолета, много обшивки, разбросана по верхам полосой 15м*50м. Все части рваные небольшие. На глубине 1м в паре ям находим и обшивку и части от мотора. Земля глина, в общей массе материк.

Как там могли оказаться и обшивка и мелкие части мотора, не совсем понятно. Поиск продолжается, подскажите по некоторым фото, может что прояснится, что за самолет

[SmolDen 3]

[Skuns 302]

Пе-2. Если не изменяет память, 114 - заводское обозначение изделия на заводе.

[Kuf 461]

5 hours ago, Skuns said:

Пе-2. Если не изменяет память, 114 - заводское обозначение изделия на заводе.

в той теме обсуждали обозначение Пе-2 - 119. А вот 114 относилось к СБ.

Кроме того, смущает храповик. Не похож на ВИШ-61

На СБ вот такие  винты ВФШ, АВ-5, ВИШ-2, ВИШ-22

@SmolDen прошу и другие фото обломков выставить, где побольше фрагментов. Плюс указать, что БК найден пока только ШКАС. Ну и другие данные, если есть. Это важно для определения.

Пока я вижу шильдики, аналогичные СБ, да и технологические клейма похожи.

Изменено 6 июля пользователем Kuf

[авиатор 1329]

Шильды  самолета  СБ,  без  вариантов.

Фото  для  примера  с  моих  СБ

Изменено 6 июля пользователем авиатор

[Kuf 461]

@авиатор вот я  их тоже смотрел на форуме и другие, аналогичные.

Изменено 6 июля пользователем Kuf

[Алекс21 2529]

2 часа назад, авиатор сказал:

Шильды  самолета  СБ,  без  вариантов.

Фото  для  примера  с  моих  СБ

Поддерживаю!!!

[пеновский 472]

Серии для Пе-2 сильно большие - точно СБ.

[Alesnik 398]



7 часов назад, Skuns сказал:

Пе-2. Если не изменяет память, 114 - заводское обозначение изделия на заводе.

@Skuns Костя ты забыл, у Пешки -119.

[Alesnik 398]

@SmolDen Хоть примерно МП можно обозначить?

[kubanec 376]

Ребята ранее делились информацией с МП. Фрагмент водяной помпы же? Похожа как на моторе М-105... На СБ подобная?

[Kuf 461]

20 minutes ago, kubanec said:

Ребята ранее делились информацией с МП. Фрагмент водяной помпы же? Похожа как на моторе М-105... На СБ подобная?

Так они, вроде бы, похожие на этой ветке. Под рукой мануалов сейчас нет, чтобы посмотреть.

[SmolDen 3]

12 часа назад, Alesnik сказал:

@SmolDen Хоть примерно МП можно обозначить?

Место падения Смоленский район

[авиатор 1329]

11 час назад, kubanec сказал:

Ребята ранее делились информацией с МП. Фрагмент водяной помпы же? Похожа как на моторе М-105... На СБ подобная?



Да,  подобная.  Вот  фото  с  места  падения.

[авиатор 1329]

22 часа назад, SmolDen сказал:

Приветствую всех

На днях нашли место падения самолета, много обшивки, разбросана по верхам полосой 15м*50м. Все части рваные небольшие. На глубине 1м в паре ям находим и обшивку и части от мотора. Земля глина, в общей массе материк.

Как там могли оказаться и обшивка и мелкие части мотора, не совсем понятно. Поиск продолжается, подскажите по некоторым фото, может что прояснится, что за самолет

Вы  бы  показали  части  от  мотора.

[SmolDen 3]

3 часа назад, авиатор сказал:

Вы  бы  показали  части  от  мотора.

Друзья, я бы с удовольствием показал части мотора, но в данный момент их нет, есть полоса 15м на 70м с обломками с заглублением на штык лопаты и до метра. И все элементы мелкие, крупных обломков нет. Есть мнение что основные части в болотине, но это мы узнаем позже. Странно как то и части обшивки и перегородки внутренние и части от мотора попадаются вперемешку

[SmolDen 3]

Из вооружения пока только патроны 7.62

[Синд 1852]

3 часа назад, SmolDen сказал:

Из вооружения пока только патроны 7.62

Что является доводом в пользу СБ, ибо там только ШКАСы были

[SmolDen 3]

Вот всплыли клема на обшивке

[Alesnik 398]

Целых два клейма.22 з-д.

[пеновский 472]

В 07.07.2026 в 18:23, Синд сказал:

Что является доводом в пользу СБ, ибо там только ШКАСы были

Сейчас копал пешку, там тоже КК не было, наверно на первых самолётах тоже одни ШКАСы были.

[Polk1818 171]

Карбюратор К-100А

СБ, Сталь-7, И-17бис



Изменено 10 июля пользователем Polk1818

[авиатор 1329]

1 час назад, Polk1818 сказал:

Карбюратор К-100А

СБ, Сталь-7, И-17бис



Внимательней  надо  читать.  Это  фото  я  выкладывал  как  образец  помпы

с  места  падения  самолета  СБ.

[Polk1818 171]

2 hours ago, авиатор said:

Внимательней  надо  читать.  Это  фото  я  выкладывал  как  образец  помпы

с  места  падения  самолета  СБ.

Написано “Вот фото с места падения» я как должен догадаться что с другого?)

Вот фото водяной помпы от М-105 .

другое изготовление

Изменено 10 июля пользователем Polk1818

[авиатор 1329]

А  чего  там  догадываться?  Человек  задал  вопрос,  получил  на  него  ответ.

Вопрос  и  ответ  в  одном  сообщении..

[SmolDen 3]



Доброго дня господа

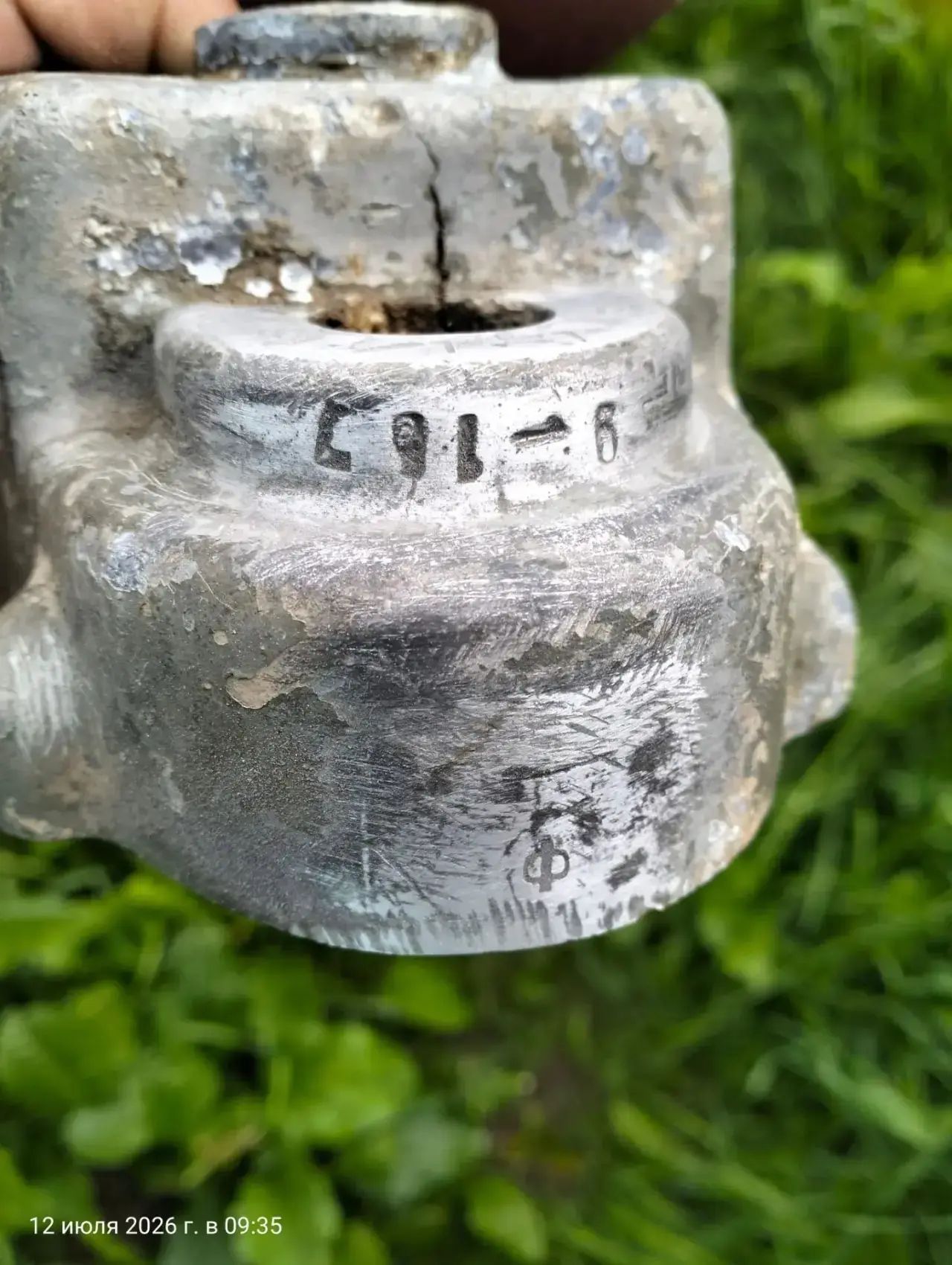

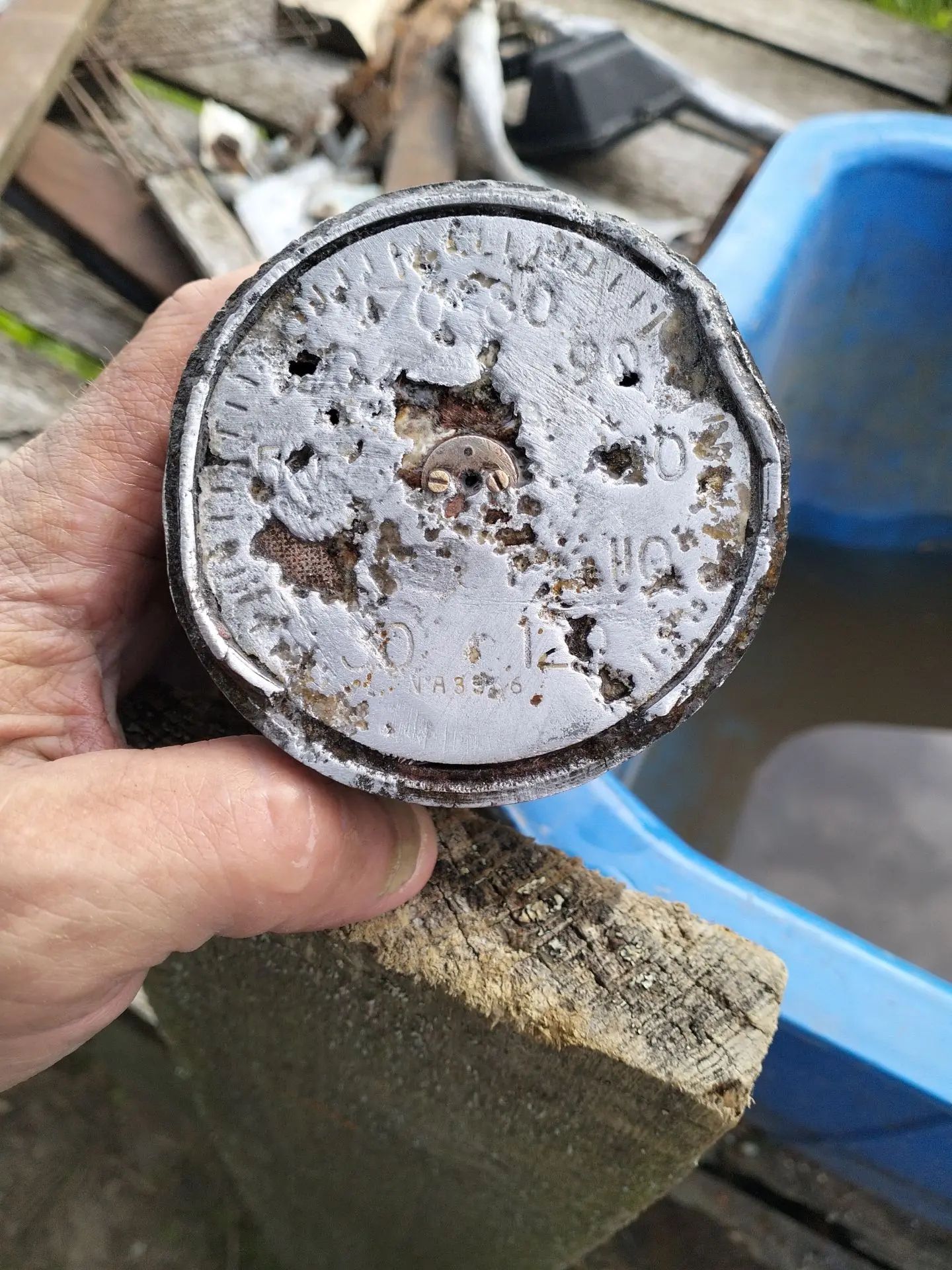

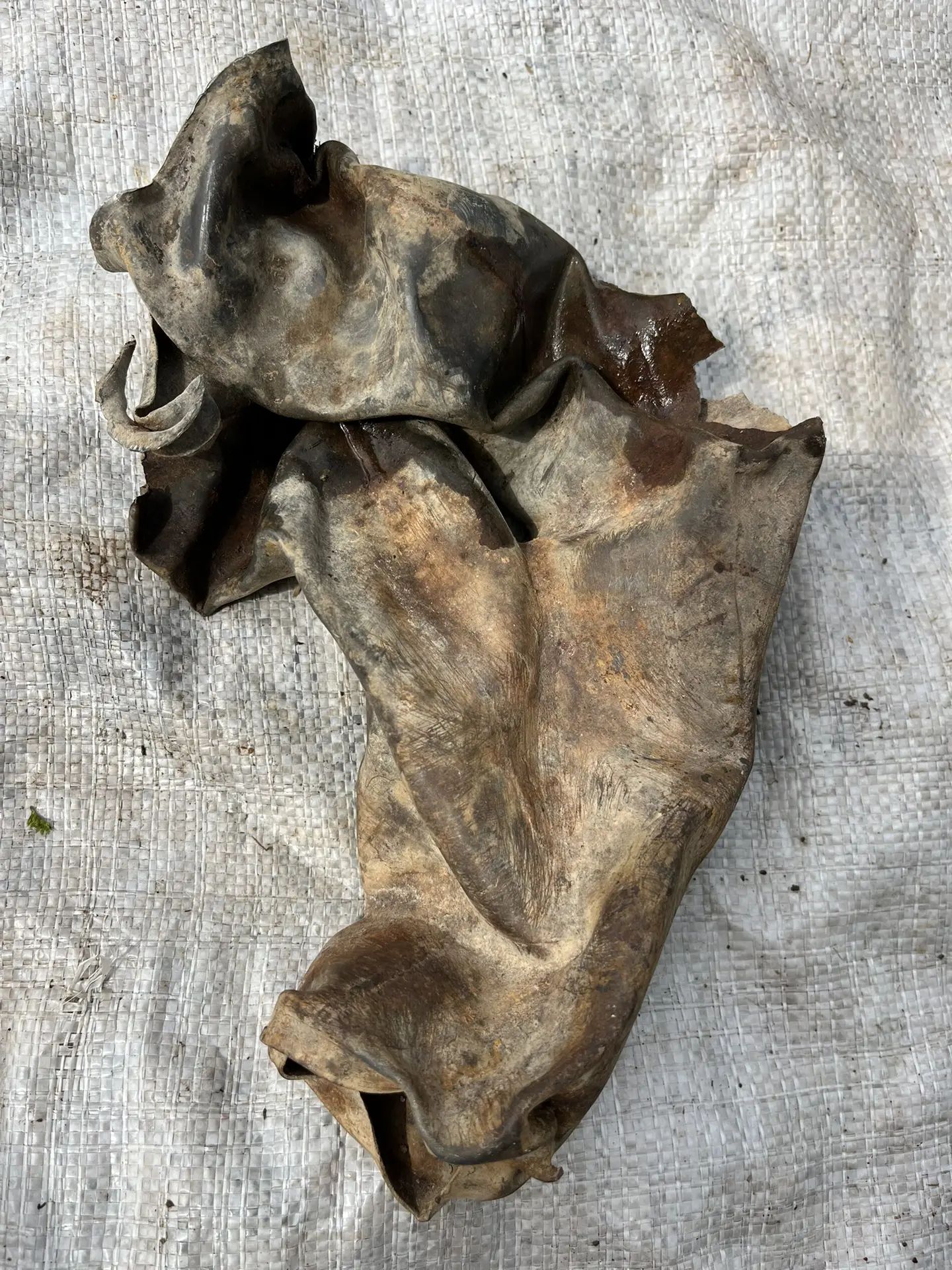

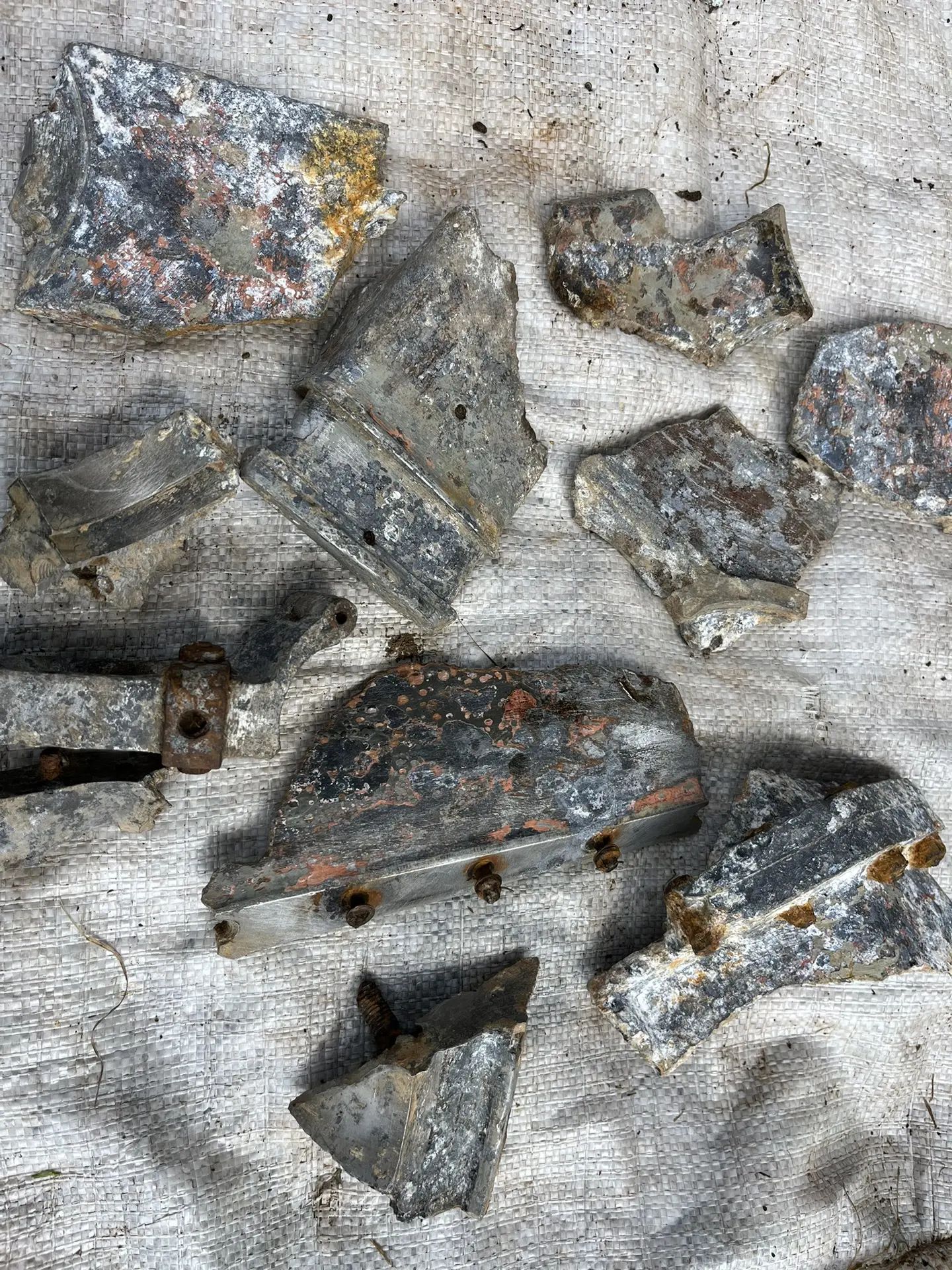

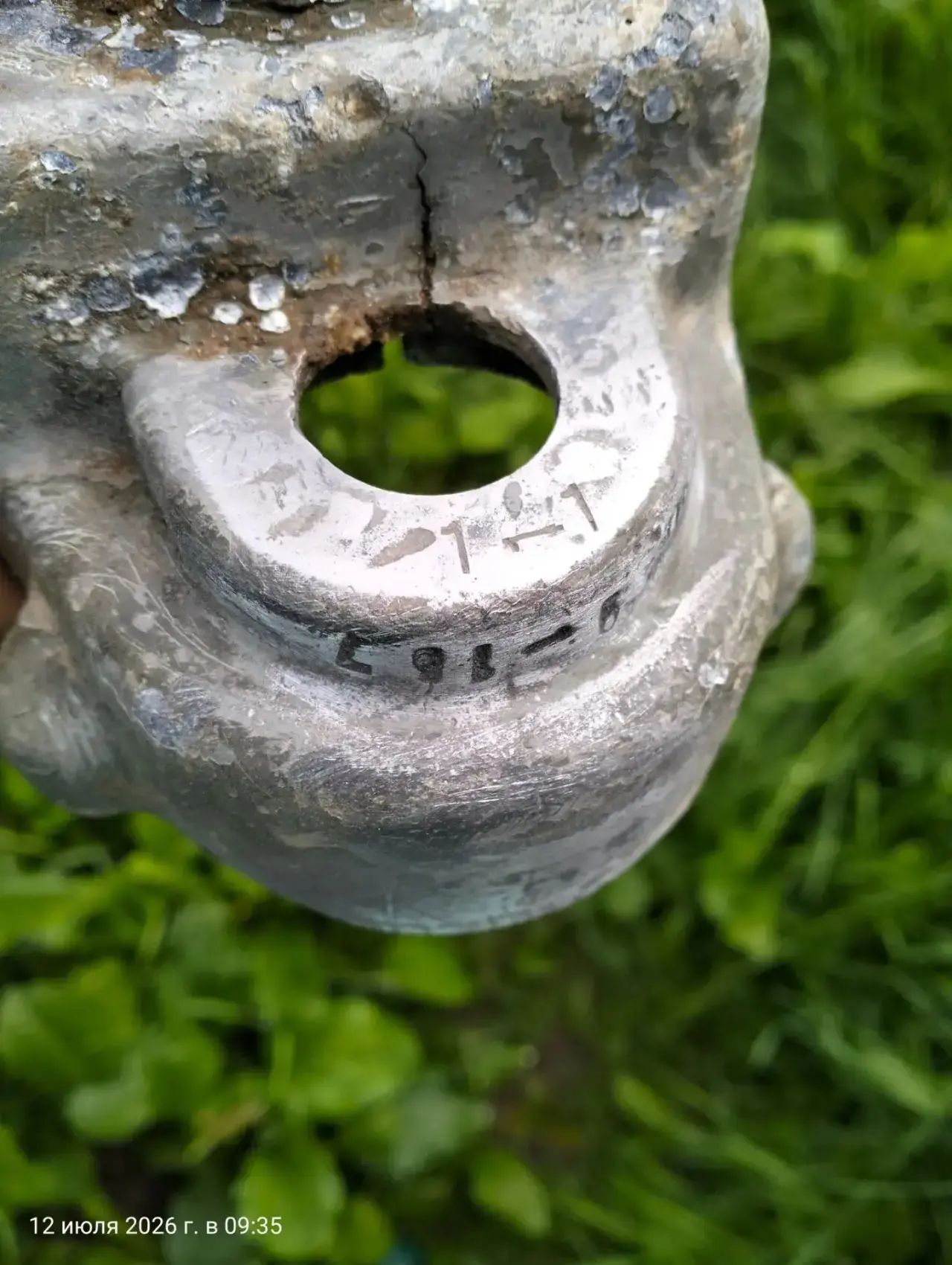

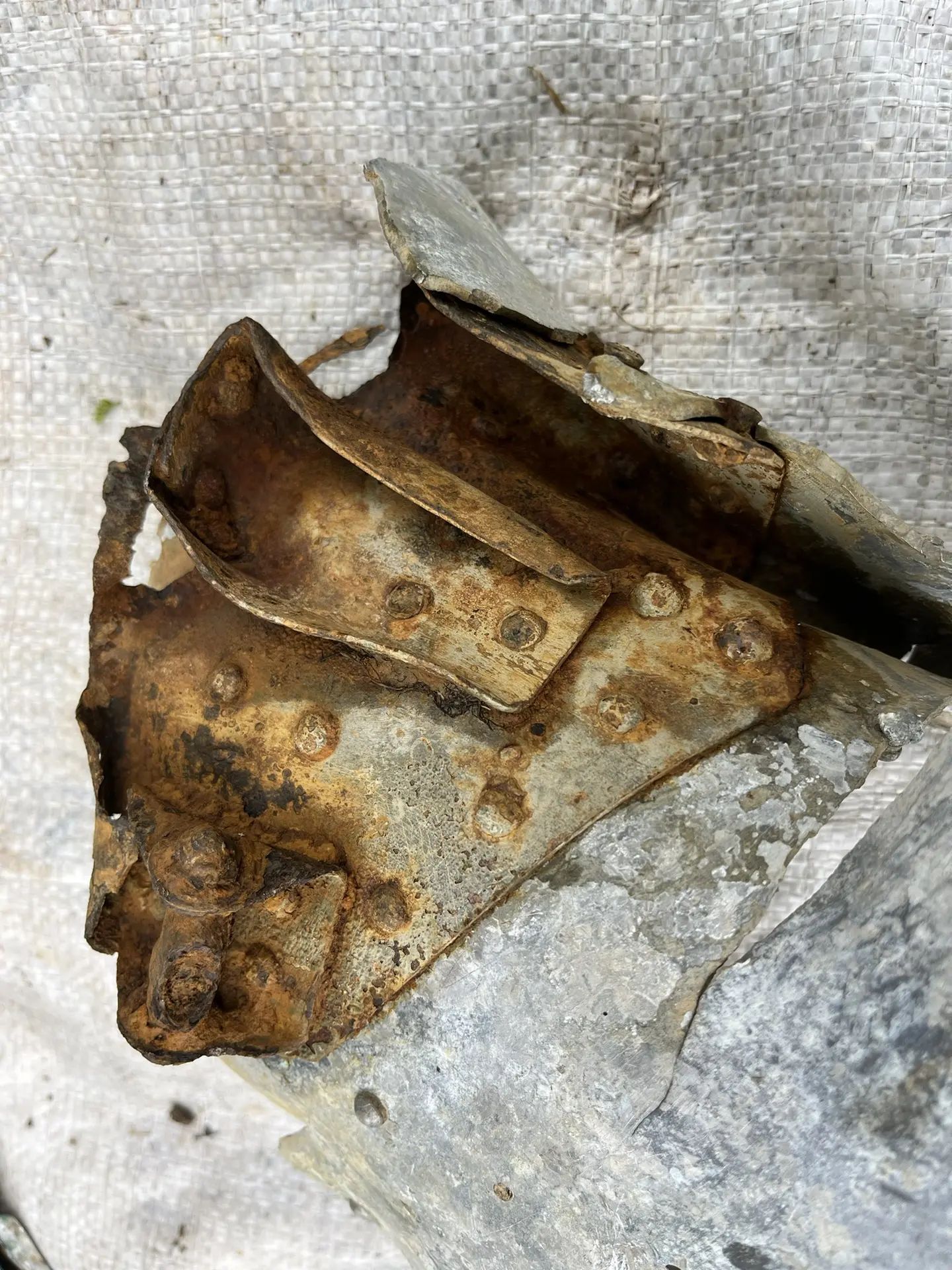

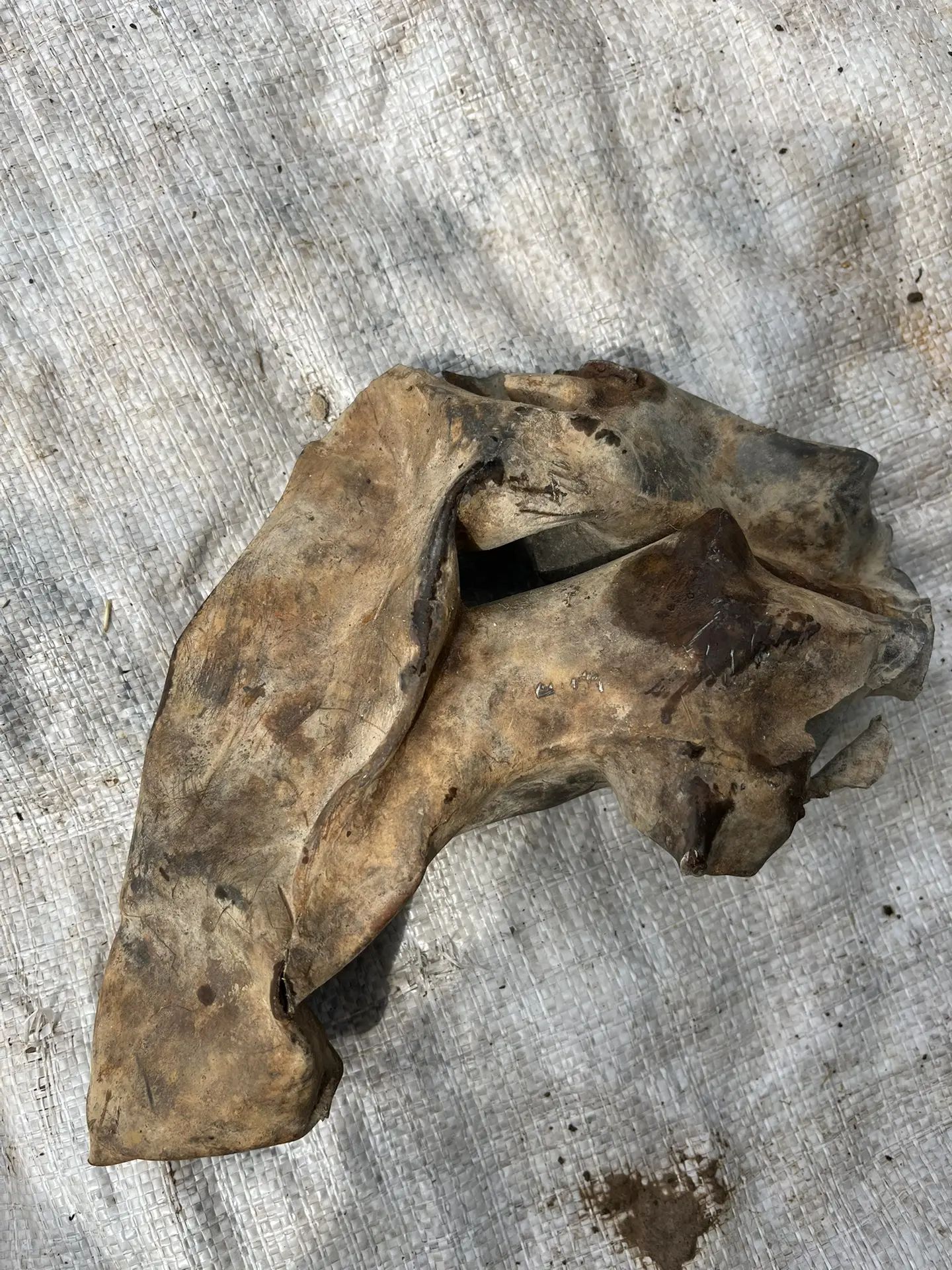

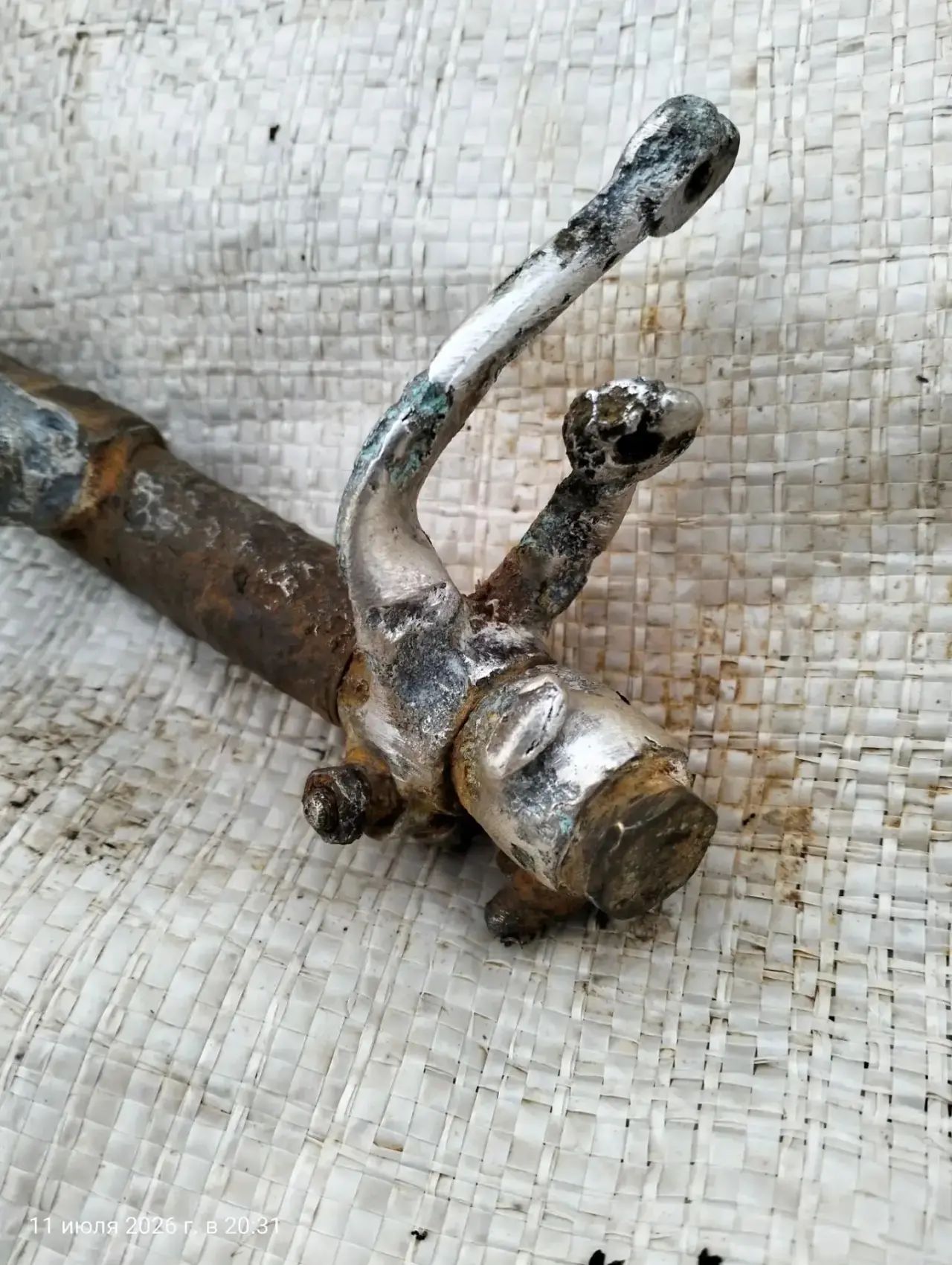

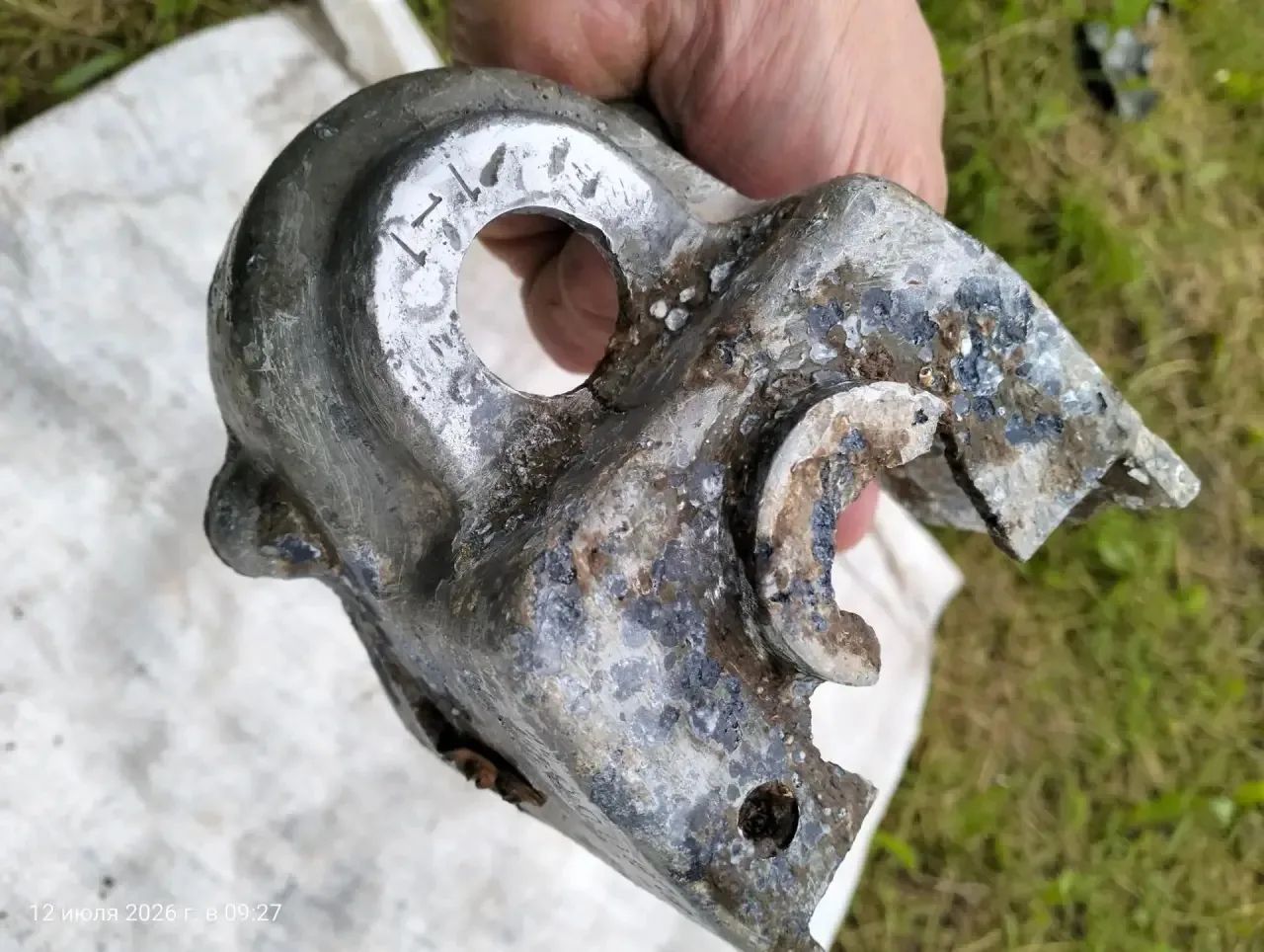

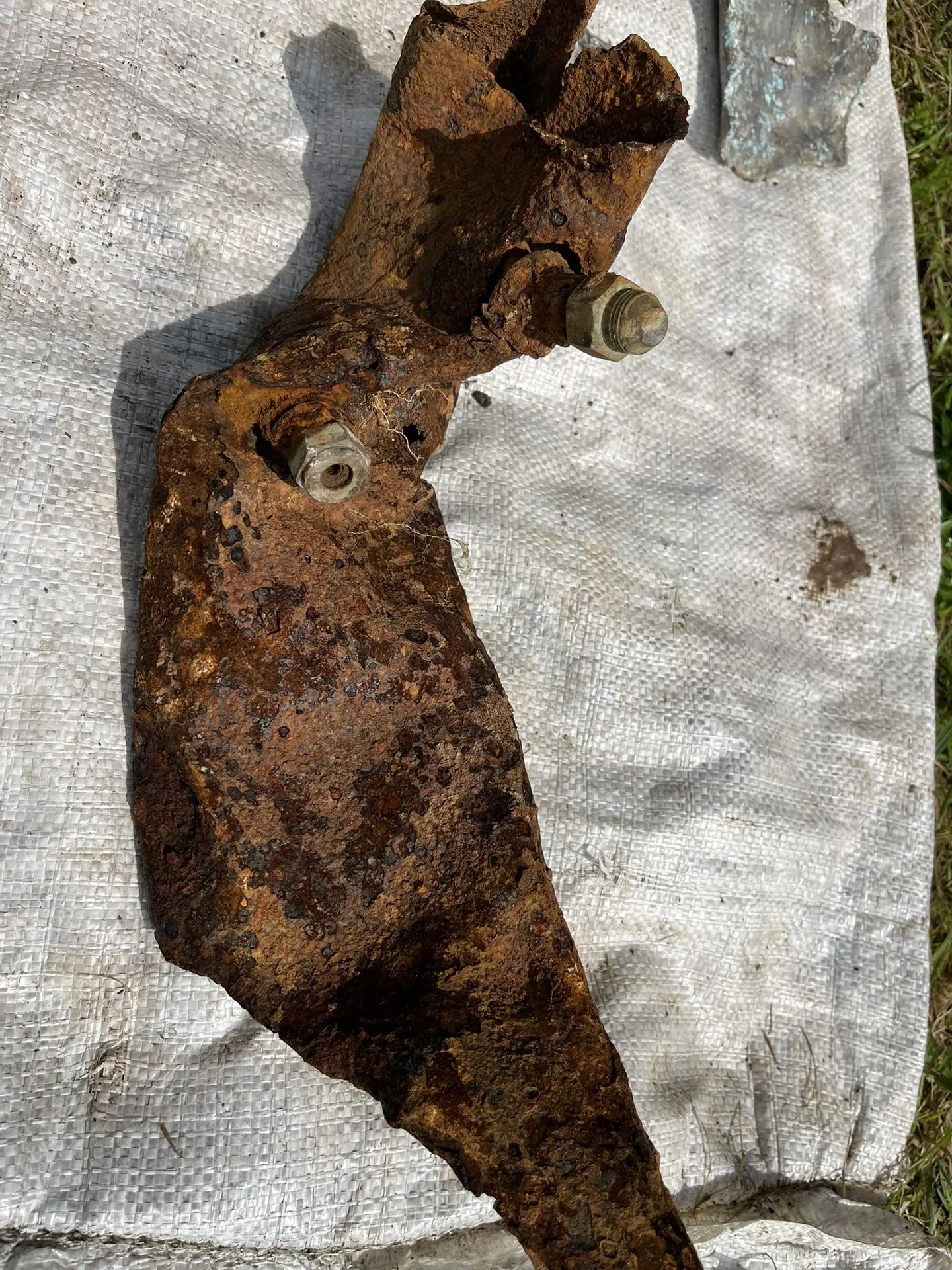

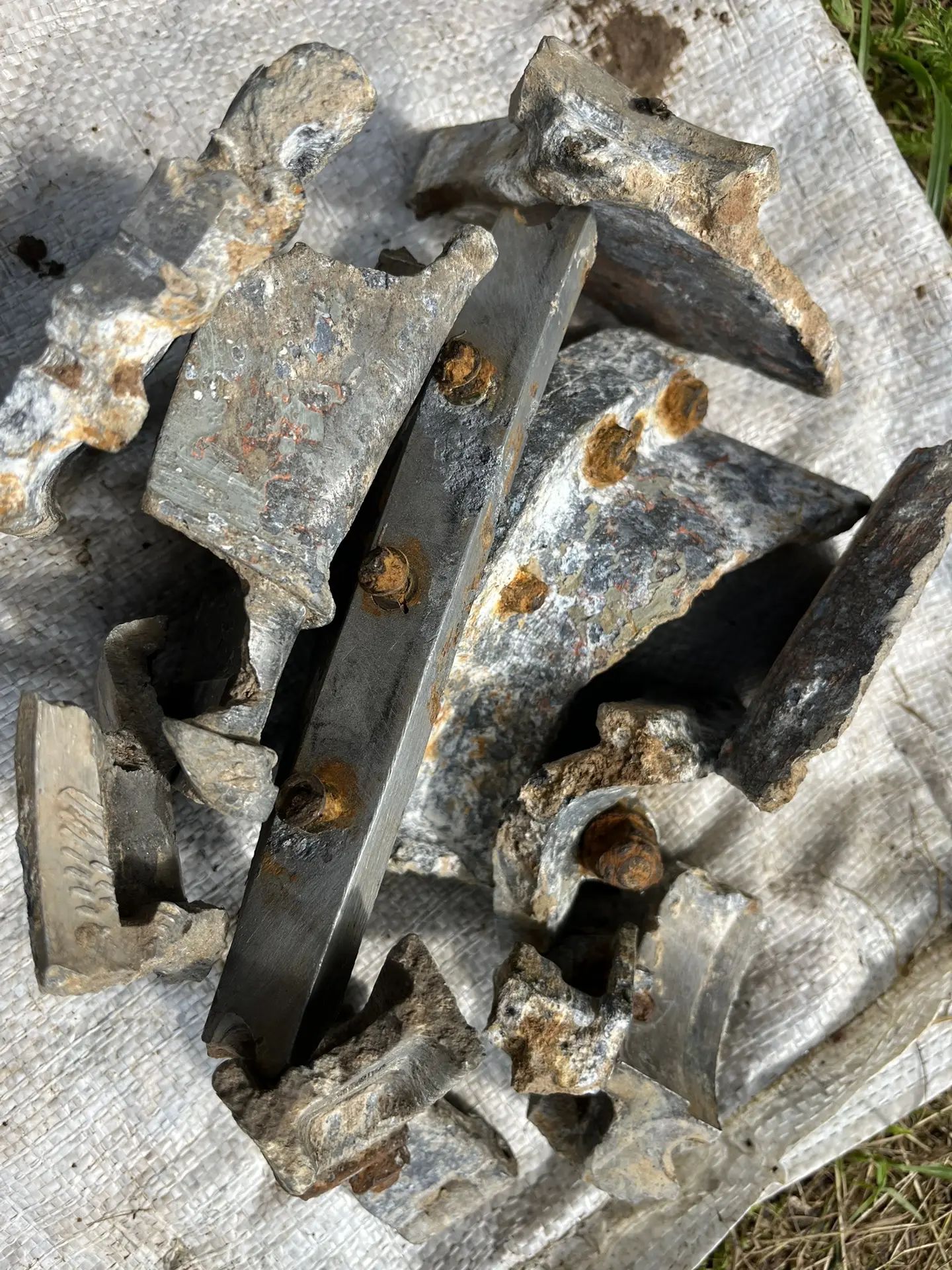

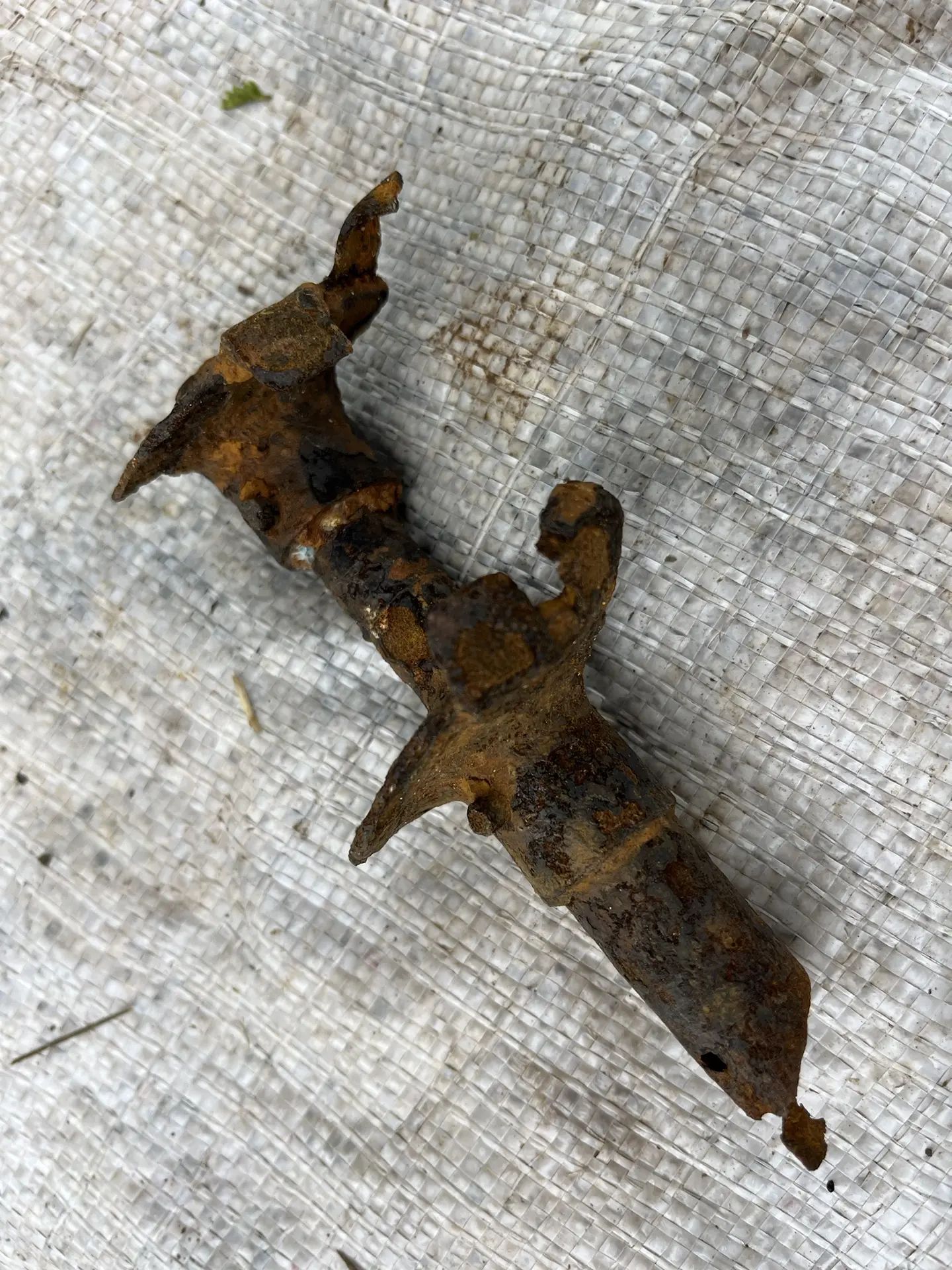

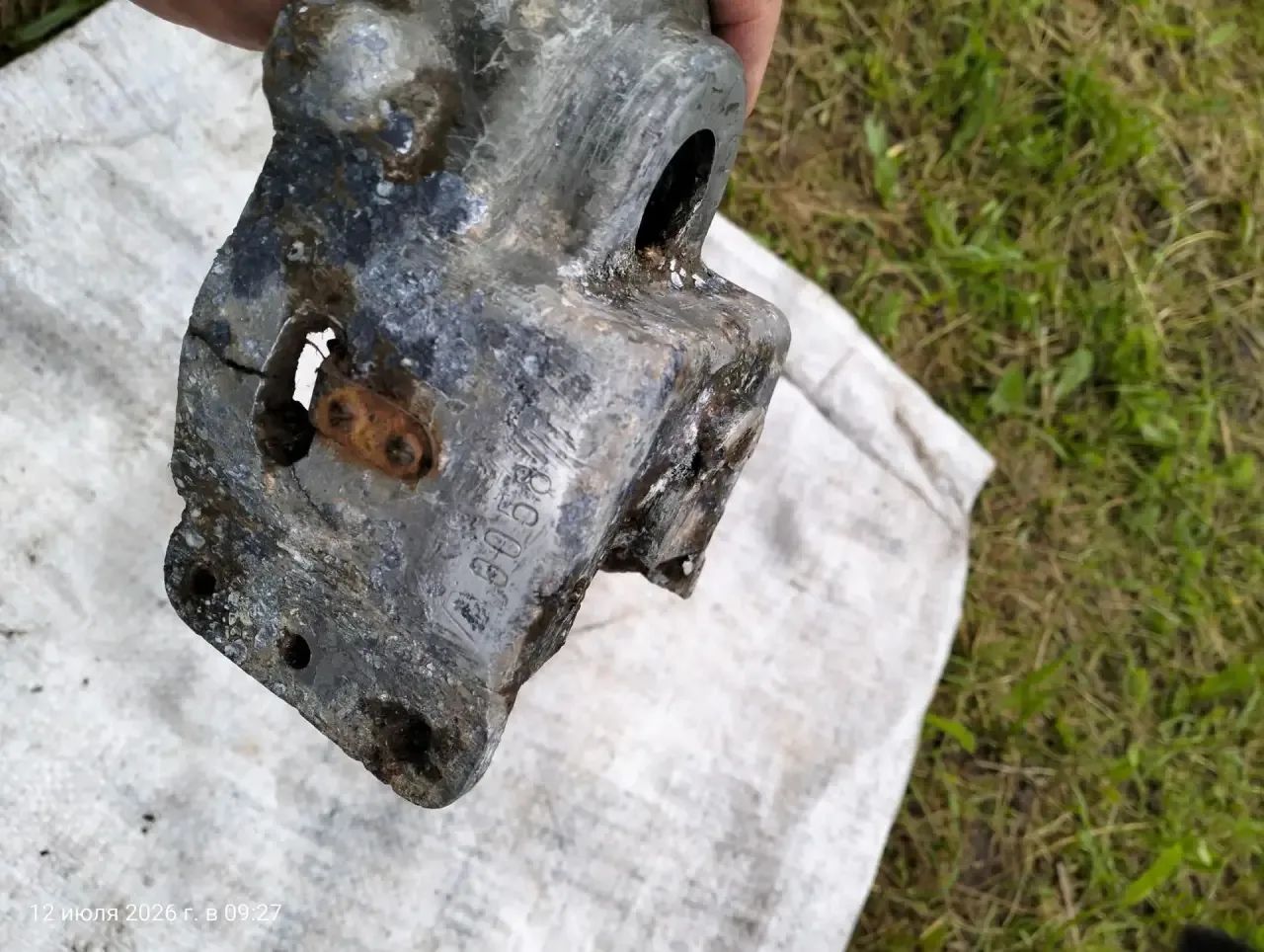

Для идентификации и более точного опознания модели и других возможных данных по нашему самолету, я буду сбрасывать разного рода найденые части/обломки и прочее. Возможно, они смогут натолкнуть на какую-то мысль уважаемых форумчан и подсказать нам, верной ли дорогой мы движемся.



Изменено 12 июля пользователем SmolDen

[SmolDen 3]

[Юрий Анатольевич 516]

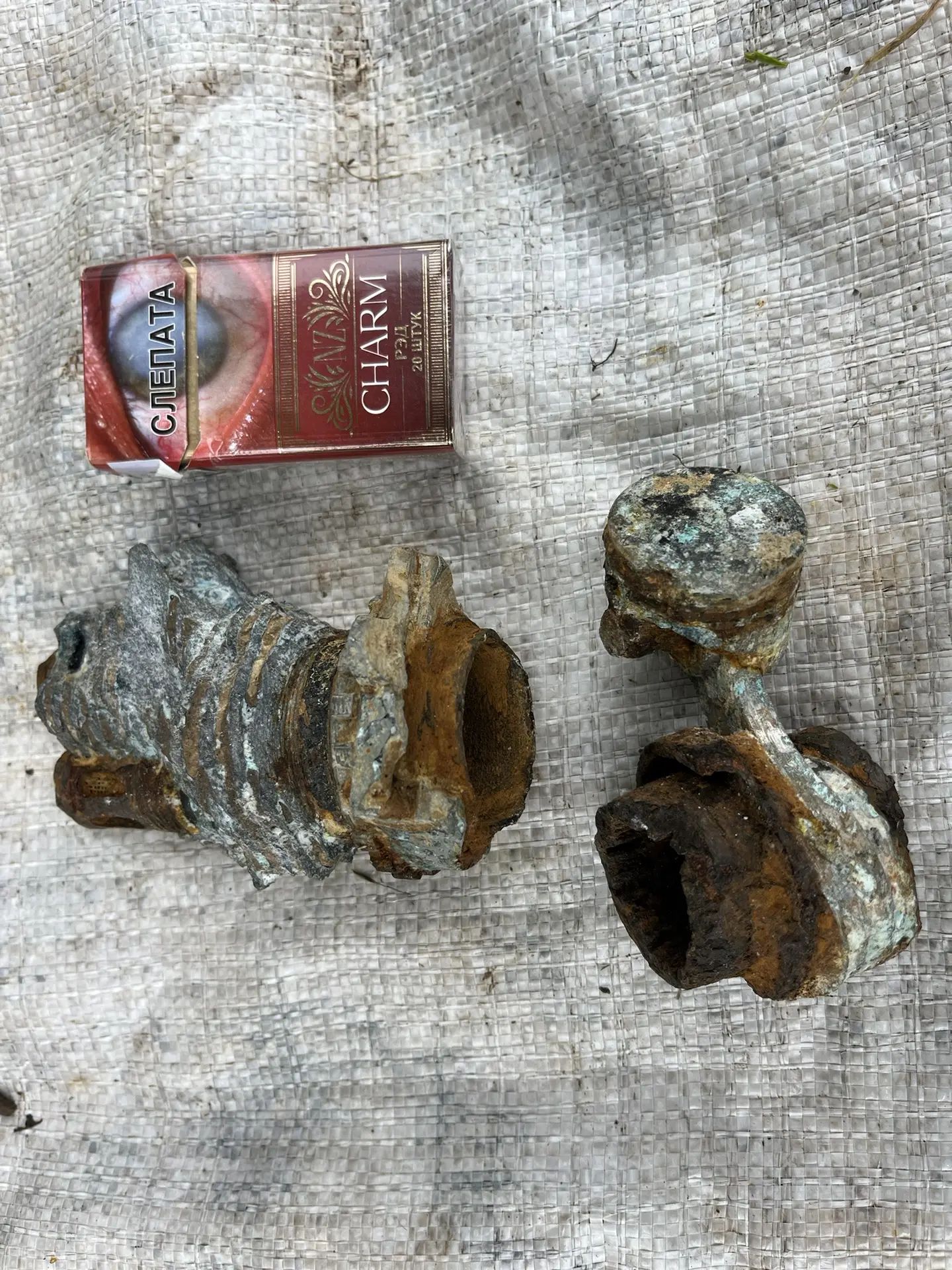

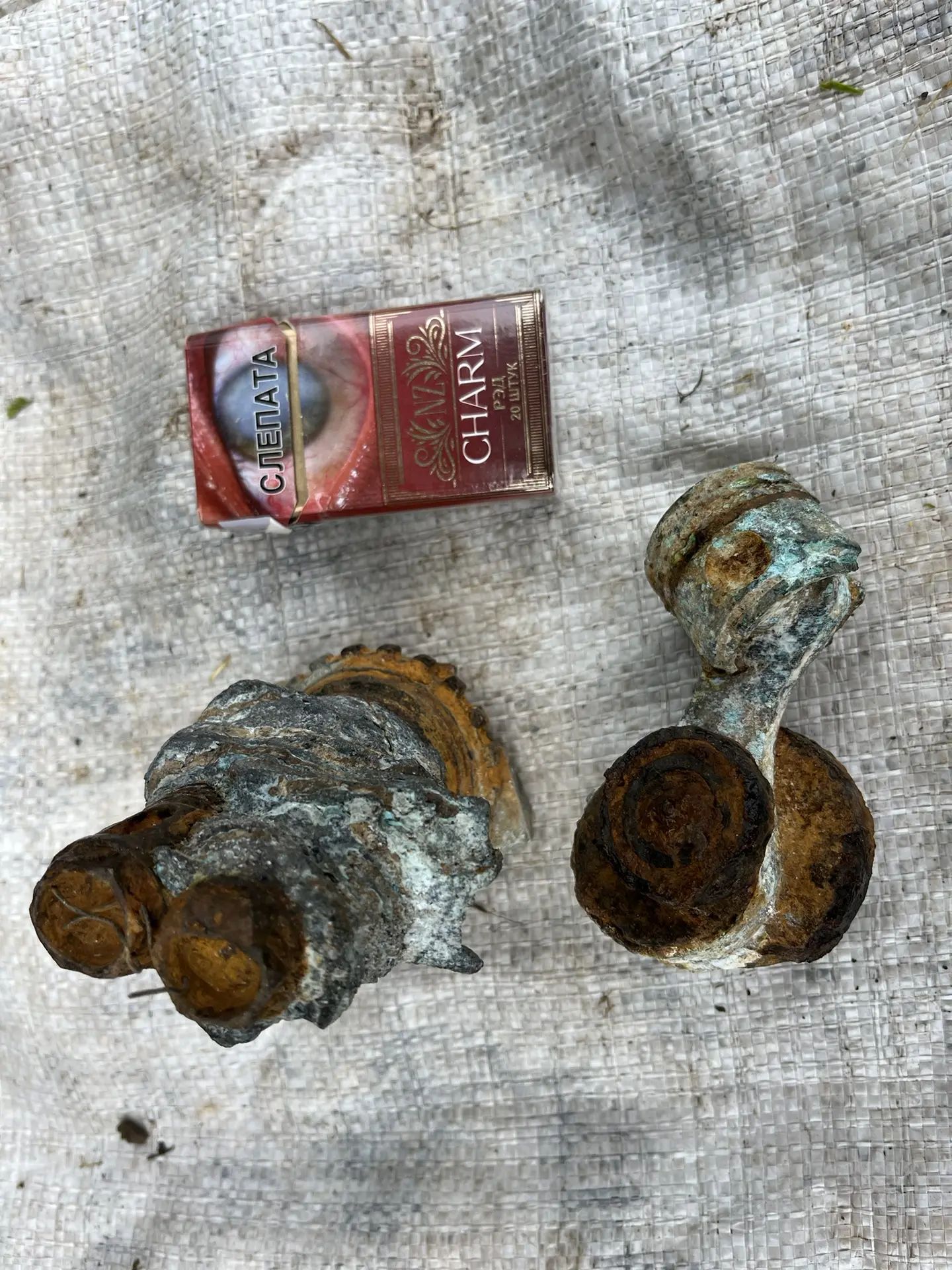

@SmolDen Приветствую! На фото с пачкой сигарет обломки компрессора АК-40("Вьет"),что говорит в пользу мотора М-100,М-100А или М-103. На моторах М-105 стоял компрессор АК-50. Еще один довод в сторону СБ.

[Kuf 461]

А блок М-105 какой краской красили? Тоже зеленой, как М-103?

[SmolDen 3]



В 12.07.2026 в 18:13, Юрий Анатольевич сказал:

@SmolDen
