Шильда на опознание

[SEA 1]

Основная версия, что найдено место крушения одного из 3-х Бостонов 57-го БАП 221 БАД, не вернувшихся с боевого задания 11.07.1942г.

11.07.42 г. в 10:45 для второго удара по колонне танков и автомашин на дороге Смаглеевка-Богучар вылетело звено под командованием Н.П.Шенина в составе ведомых экипажей летчиков Н.Я.Недогреева и Д.Д.Чиркова. Звено с задания не вернулось. Пропали без вести:

командир звена мл. лейтенант Н.П.Шенин,

стрелок-бомбардир звена ст. лейтенант М.И.Кравец,

стрелок-радист ст. сержант Л.М.Репин,

воздушный стрелок сержант В.У.Судников;

летчик сержант Н.Я.Недогреев,

стрелок-бомбардир мл. лейтенант В.И.Егоров,

стрелок-радист ст. сержант И.А.Дегтев,

воздушный стрелок красноармеец В.М.Туголуков;

летчик сержант Д.Д.Чирков,

стрелок-бомбардир мл. лейтенант В.М.Никин,

стрелок-радист ст. сержант Г.Х.Соколов,

воздушный стрелок сержант П.П.Борисов.

http://allaces.ru/p/people.php?id=00000004402



[SEA 1]

Хочу уточнить: на шильде карбюратора указана его модель PD-12K1. На Солдат.ру когда обсуждалась похожая тема, Прокофьев И.Г. дал ссылку http://www.enginehistory.org/Accessories/HxFuelSys/FuelSysHx08.shtml

Что карбюраторы этой модели устанавливались на двигатели R-2600-3 (  Дуглас В-23, С-67 ) и R-2600-23  ( Douglas A-20C, G).

А в книге С.В. Иванова "А-20 Boston/Havoc" в техописании указано: "...Двигательная установка состояла из двух 14-цилиндровых двигателей воздушного охлаждения типа «двойная звезда» «Райт-Циклон R-2600-A5B». Взлетная мощность 1600 л.с./1176 кВт при 2400 об./ мин. Двигатели оснащались двухступенчатым наддувом и вращали трехлопастные металлические винты изменяемого шага «Гамильтон Стандард Гидроматик» диаметром 3,43 м. Дополнительно двигатели оснащались электроинерционным стартером «Эклипс». Имелась возможность запускать двигатели вручную. Двигатели оснащались карбюраторами «Бендикс-Стромберг RT-13-E-2».

Разночтение.



Изменено 31 июля, 2018 пользователем SEA

[Жека 2073]

Не факт! В реальности ставили что было. Как-то поднимали Кобру и судя по шильде, деталь стояла на модификации D-1, а в итоге самолет оказался другой модификации.

[SEA 1]

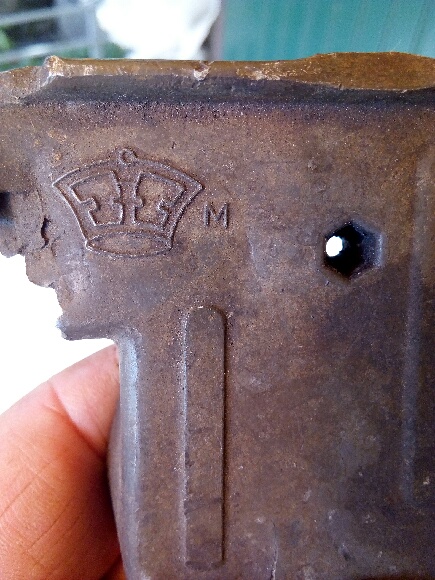

Деталь найдена в поле недалеко от места падения самолета, возможно, сельхозтехникой перетащена в сторону. У меня только фото. Маркировка в виде короны и справа буква "М".


[SEA 1]

Просьба к пользователям форума, которые бывают в ЦАМО. Пару лет назад я просил поделится информацией по 57 БАП за июль 1942 года. Меня справедливо направили в ЦАМО, но попасть туда  мне проблематично. А у кого-то, за это время, может, появилась информация по этому полку. Интересуют, прежде всего, номера двигателей и самолетов "Бостон-3" звена Николая Шенина, не вернувшихся с боевого задания 11.07.1942г. Большая доля вероятности, что нами найдены детали самолета "Бостон" этого звена, и британские патроны, что то же объяснимо: перевооружение "Бостонов" началось с осени 1942г. А в июле 1942 года они были вооружены пулеметами британского производства. В подтверждение - документ ГКО.



Изменено 27 августа, 2018 пользователем SEA

[7.62 425]

Тов. SEA. Лет 8 назад мне в ЦАМО попались списки матчасти 57 БАП. Именно Бостонов. И приход-уход матчасти, и номера в привязке к экипажу. Потери по Воронежской области.

Тогда я тему на форуме делал, архивную ссылку выкладывал, Капитану Батлеру дублировал эту информацию. Сейчас только не могу тему старую найти... Посмотрите старые темы, может найдется.

[kirche 1047]

1 час назад, 7.62 сказал:

Тов. SEA. Лет 8 назад мне в ЦАМО попались списки матчасти 57 БАП. Именно Бостонов. И приход-уход матчасти, и номера в привязке к экипажу. Потери по Воронежской области.

Тогда я тему на форуме делал, архивную ссылку выкладывал, Капитану Батлеру дублировал эту информацию. Сейчас только не могу тему старую найти... Посмотрите старые темы, может найдется.



[SEA 1]

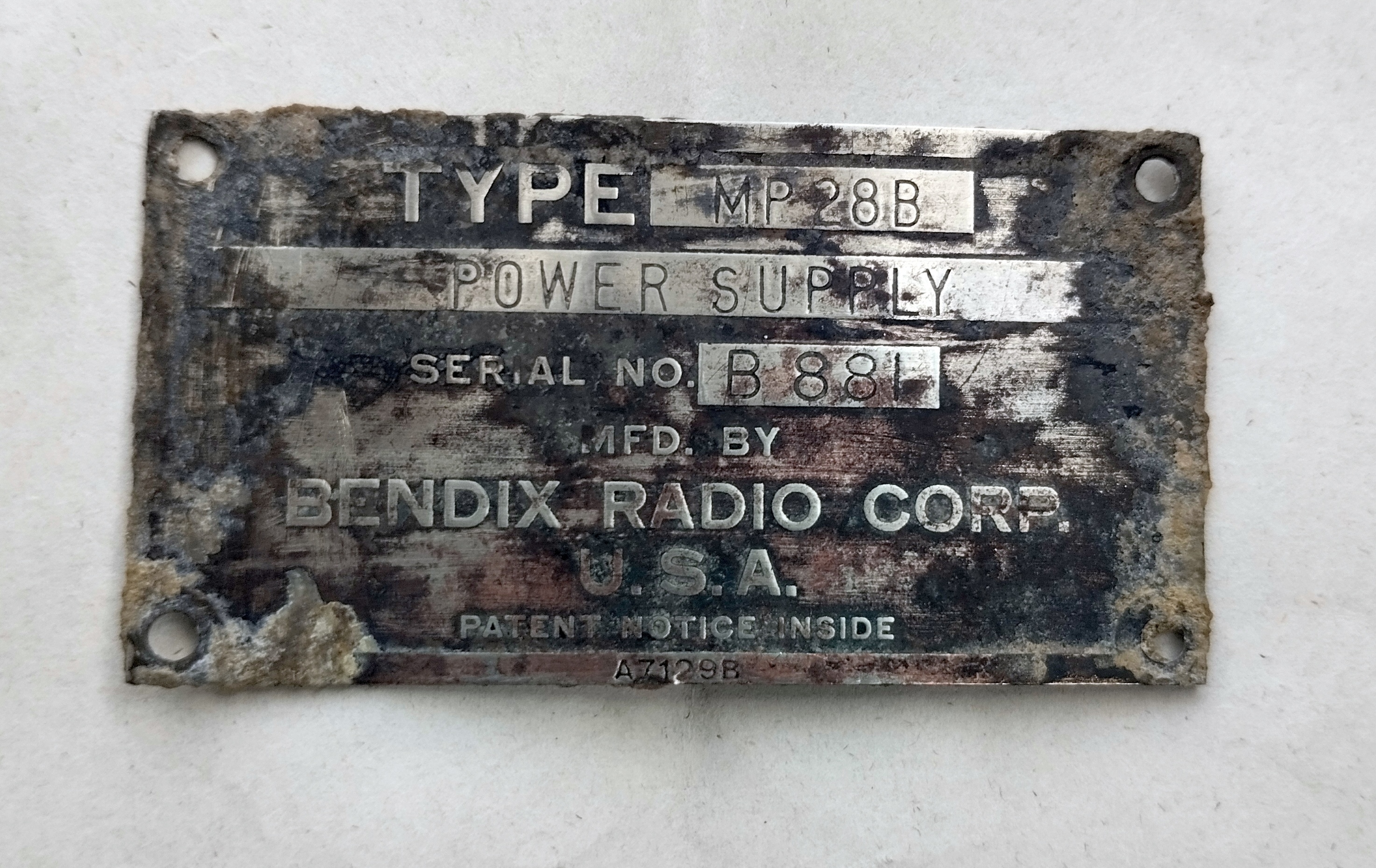

Найдена табличка примерно в том же районе: юг Воронежской области. С какого прибора могла быть эта табличка?





[Бортстрелок 742]

16 минут назад, SEA сказал:

 С какого прибора могла быть эта табличка?





@SEA , с вот этого - https://e-pard.com/ebay-uk/order/id132754471291 : "...  Вendix radio MP-28BA with Dynamotor power supply ...". "При жизни" это был источник питания "ленд-лизовской" (американской) самолётной радиостанции.

[SEA 1]

Спасибо!

[SEA 1]

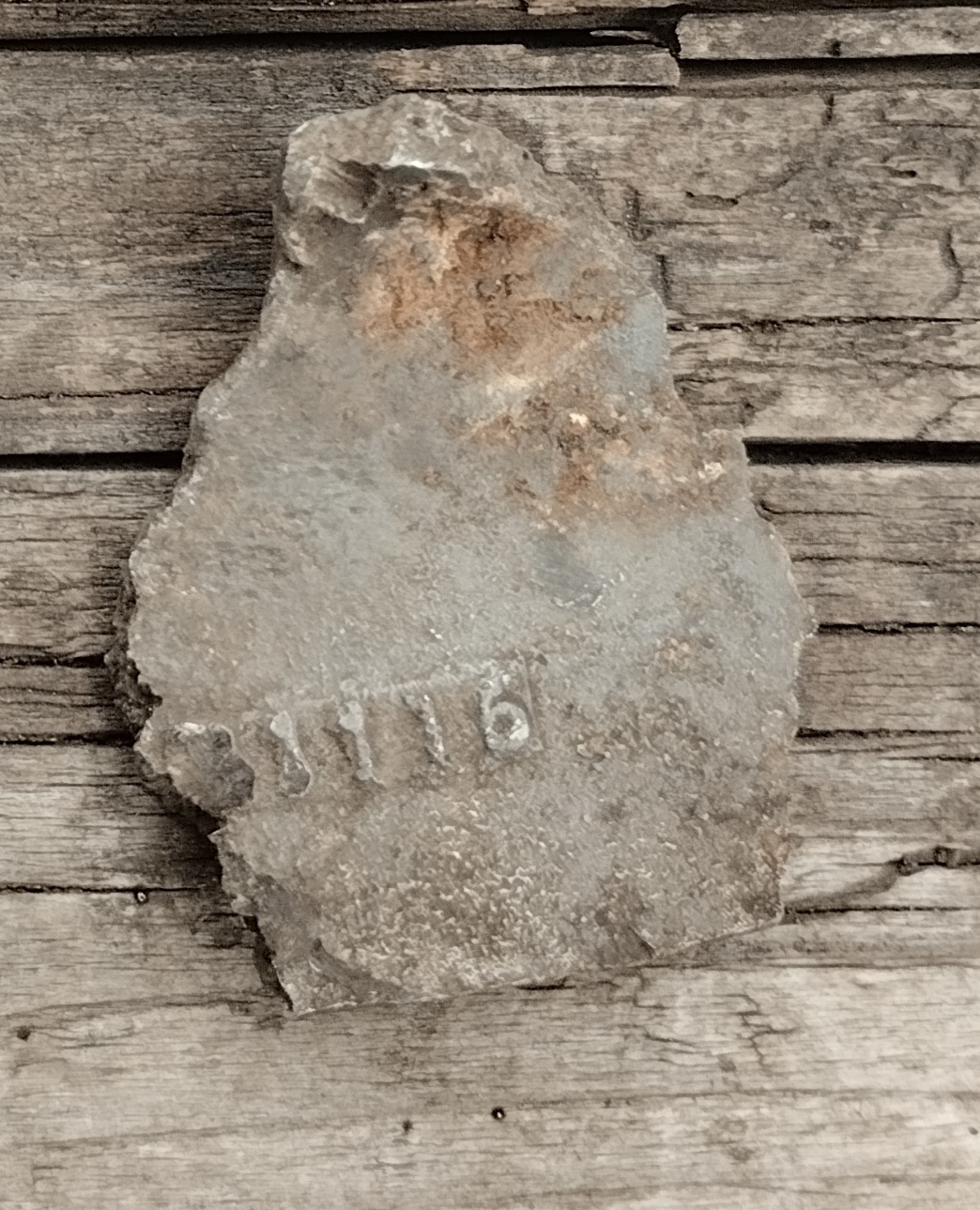

Еще номерные детали. Номера могут помочь в установлении самолета?

[Синд 1449]

Все литые номера это технология

[Бортстрелок 742]

@SEA , Ваше верхнее сегодняшнее фото с "литыми" буквами латиницей подтверждает "ленд-лизовское" происхождение найденной машины. Попытайтесь сами разобрать все эти буквы с "оригинала" (по фото это сделать трудновато...) и, записав, выложить то, что получилось, здесь - а мы попытаемся понять, что это был за элемент конструкции.

[VladK 118]

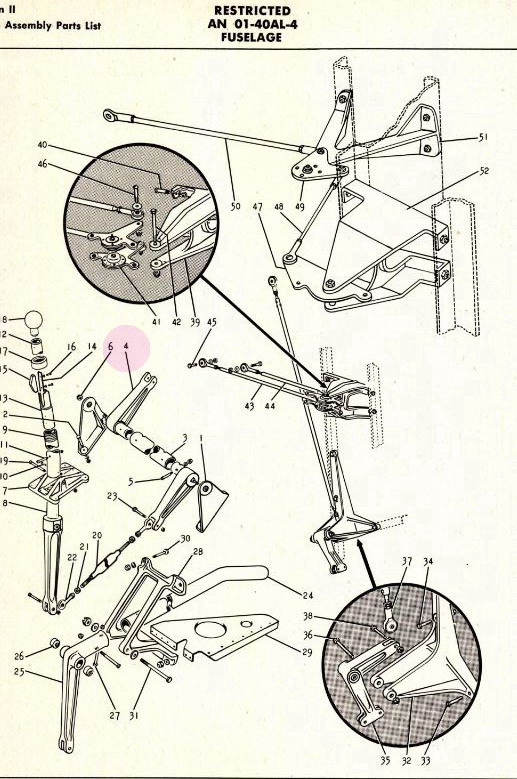

Деталь на втором фото,  стояла на Бостоне,  в приводе ручного топливного насоса.

[SEA 1]

На табличке указан серийный номер  источника питания радиостанции (Serial № B 88I). Возможно ли отследить (в ЦАМО) по этому номеру на какой конкретный самолет была установлена эта радиостанция? Понятно, что нужно знать авиасоединение. Пока такая версия, в которую уперлись - это 57 БАП 221 БАД, звено "Бостонов", не вернувшееся из боевого задания 11.07.1942г. Может, был в частях какой-то учет, какая радиостанция на какой борт ставилась? Эти находки, которые я выставлял выше - найдены случайно, в заброшенном хуторе, место падения самолета пока не найдено. Детали могли местные жители тогда растащить по своим дворам, хотя там много мелких деталей, которым сложно было найти применение в хозяйстве... В общем, одни вопросы.

[SEA 1]

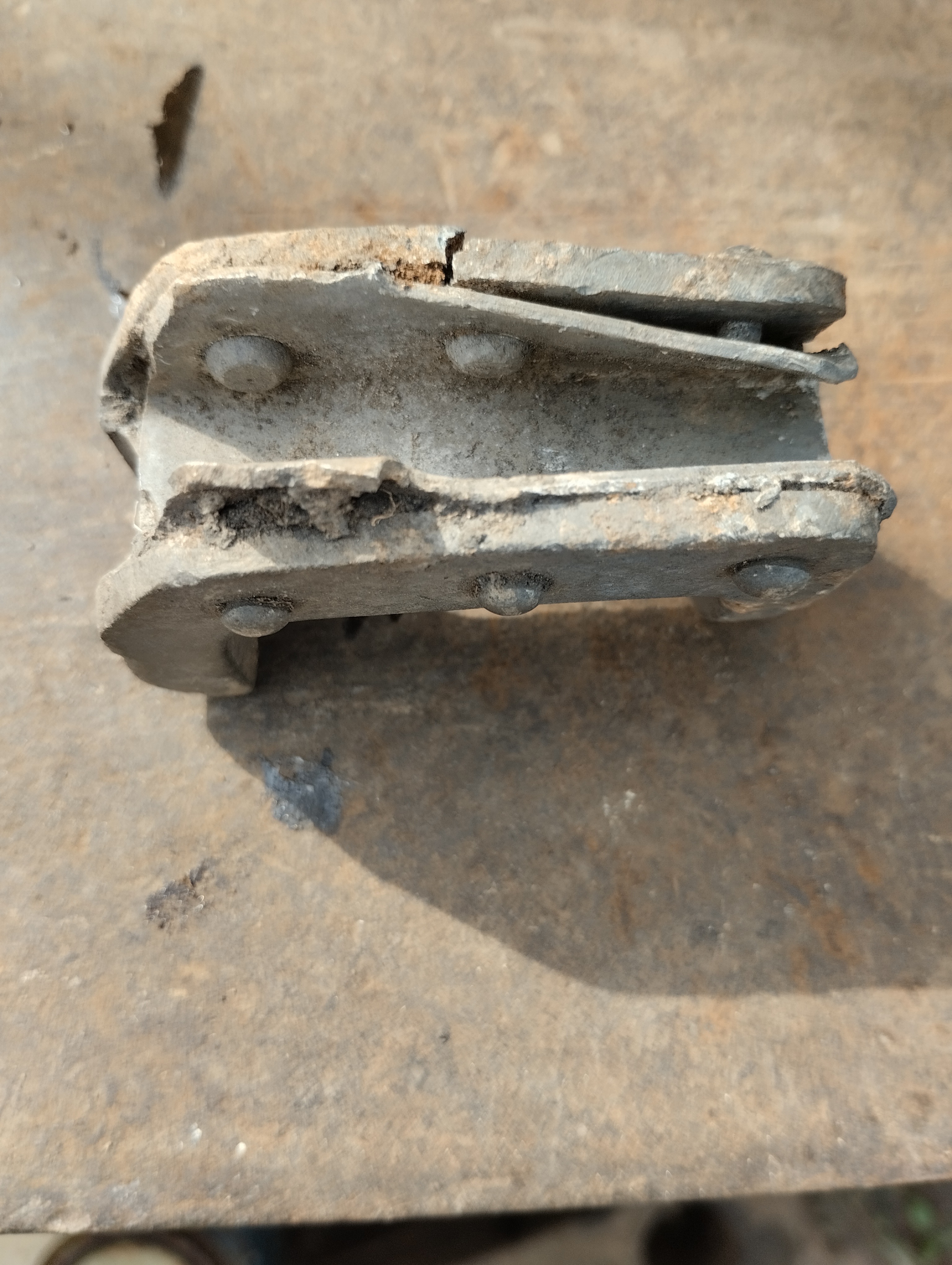

Деталь (кронштейн) с номером. Некоторые цифры (или буквы) сбиты, так что не получается полностью прочесть.

2 0 6 8 4 8 7

A L  далее не читается

С (или

Изменено 21 августа, 2022 пользователем SEA

[SEA 1]

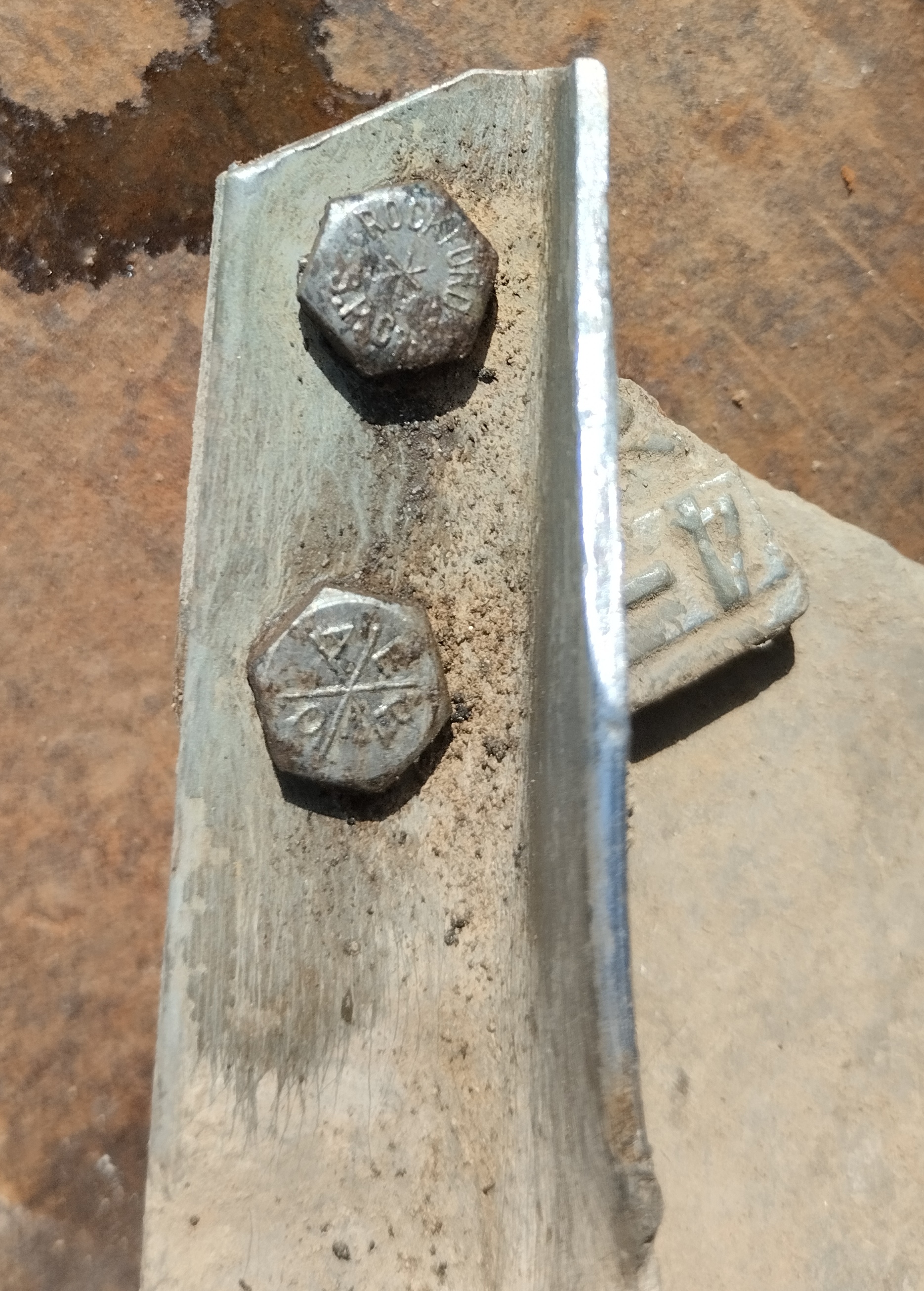

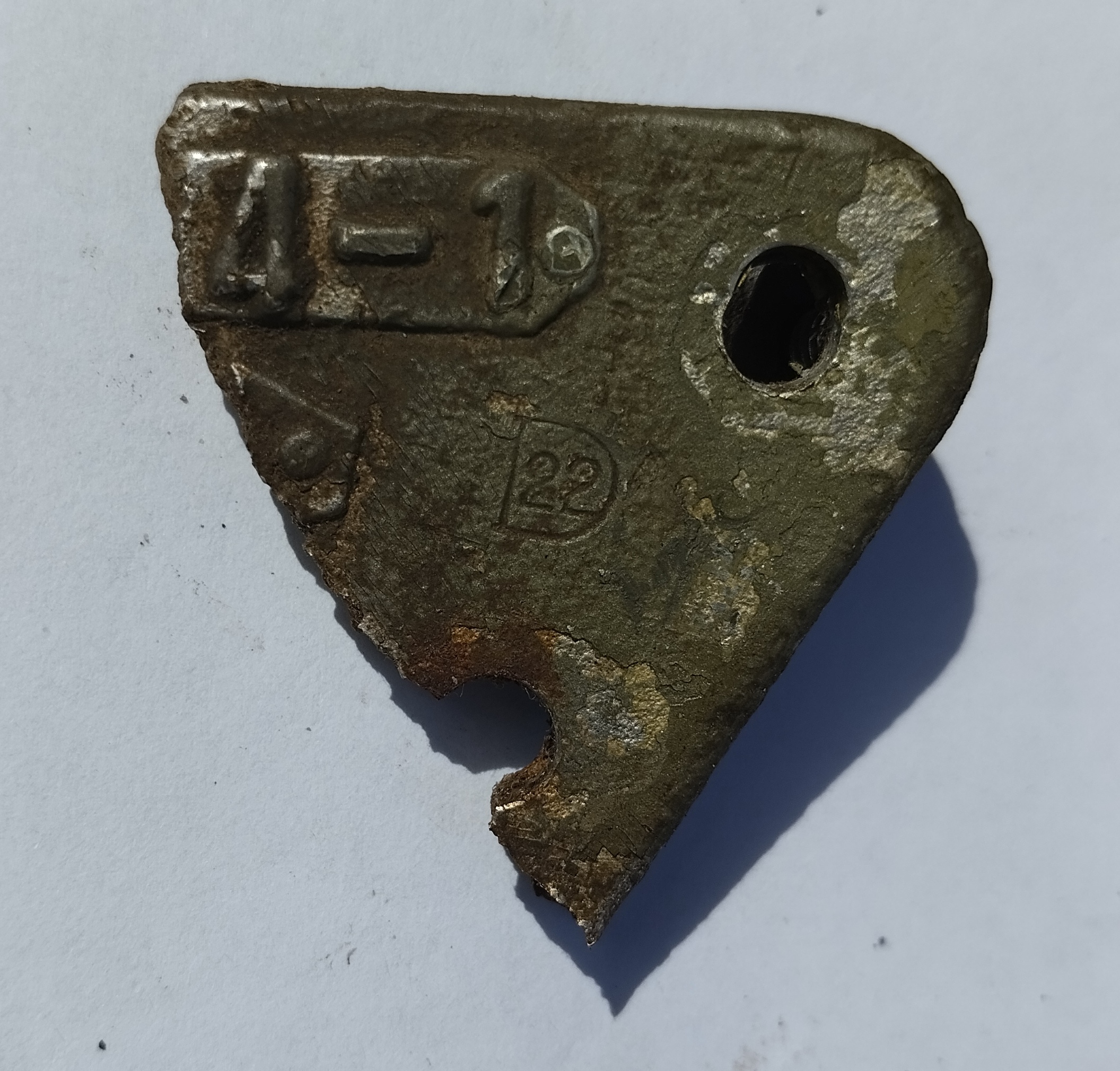

На этой треугольной детали на двух болтах держался кусок из дюраля. Болты почистил от ржавчины. Оказались с маркировкой. На одном – маркировка «ROCKFORD * S.P.Co», на другом - AERO. На куске дюраля - часть номера 4-1, и клеймо - две двойки (22).

Изменено 21 августа, 2022 пользователем SEA

[SEA 1]

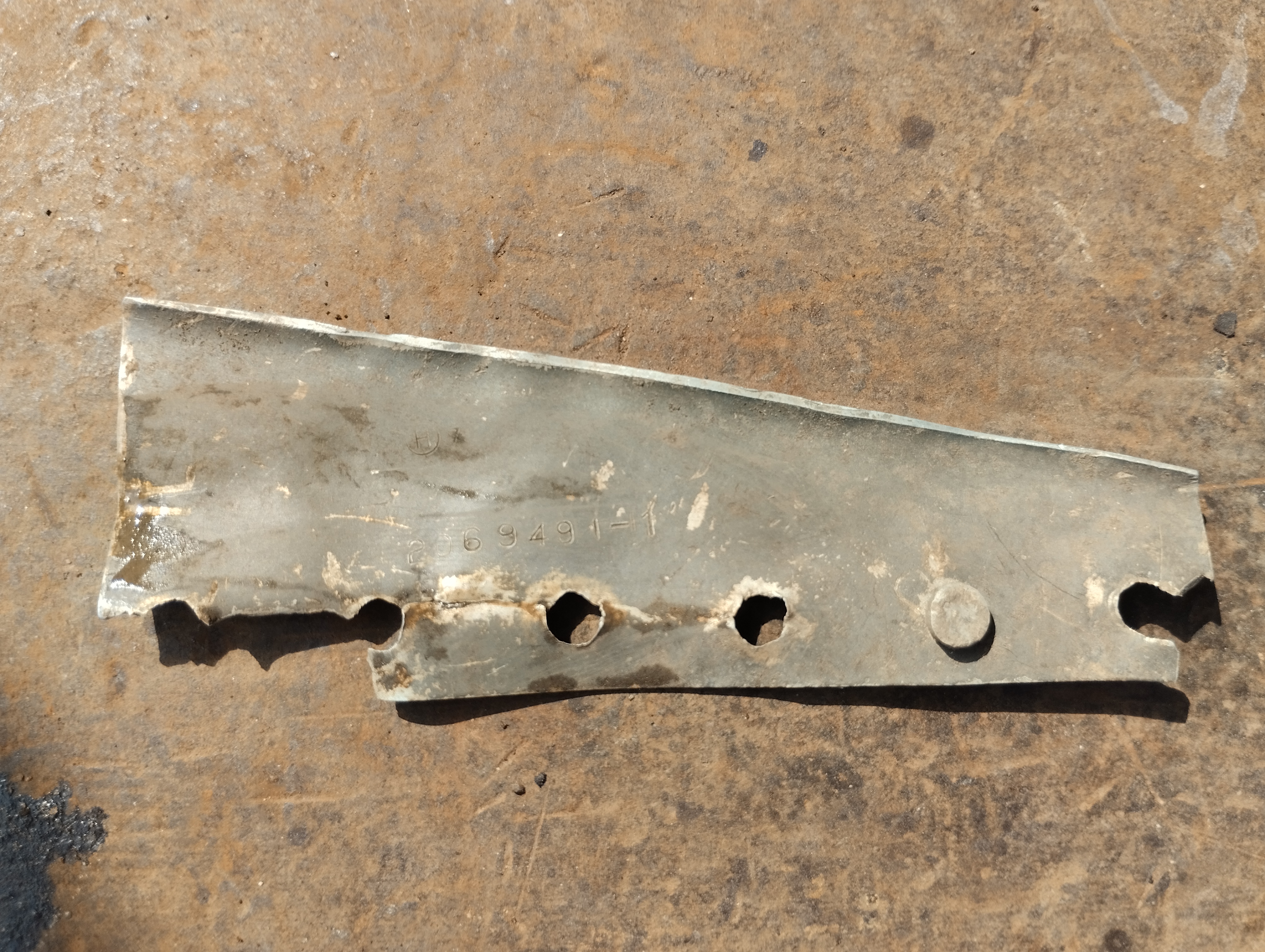

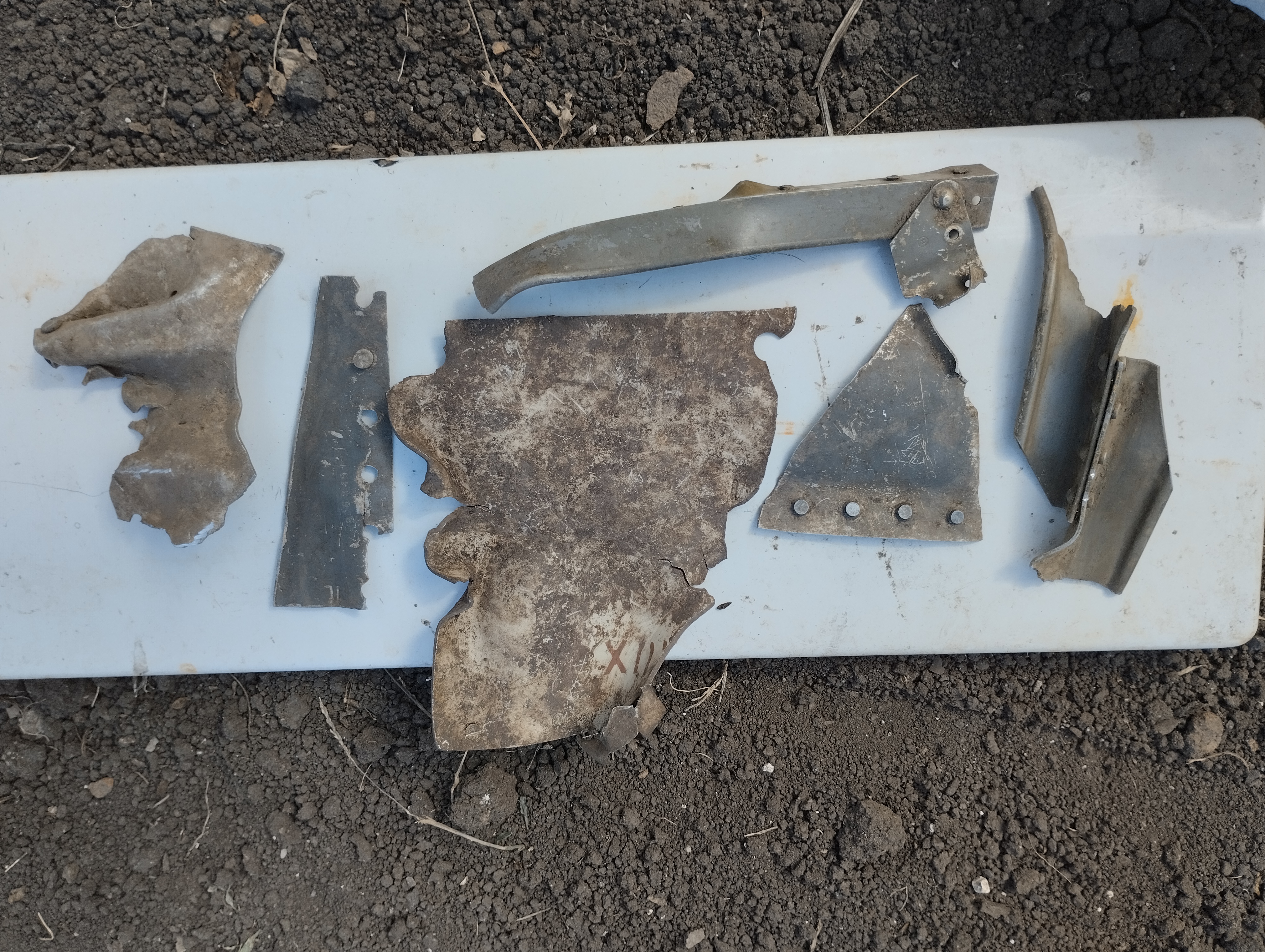

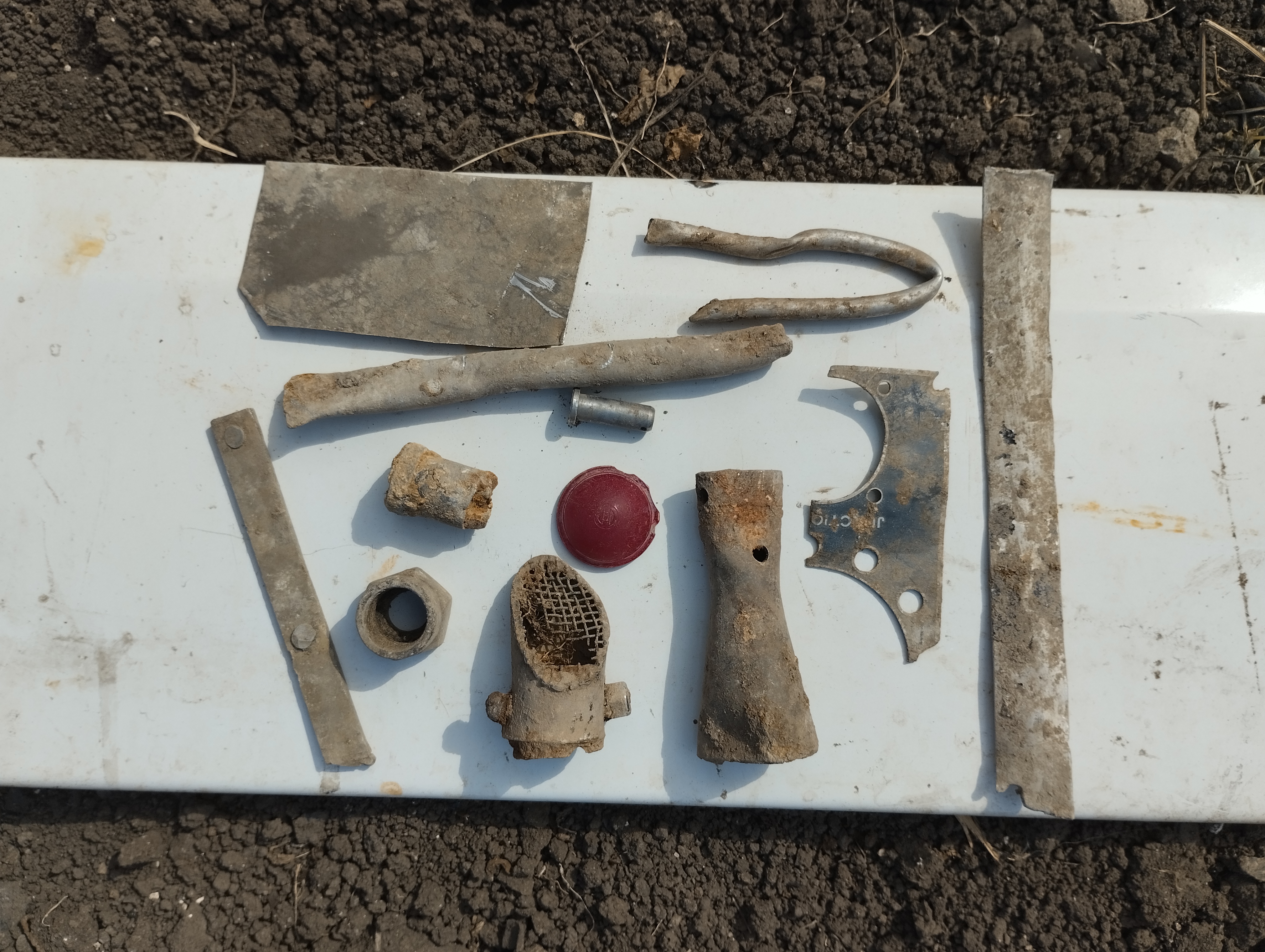

Фото находок, возможно, не все самолет. Может, от с/х техники - находки сделаны в заброшенном хуторе. На втором фото - на куске номер 2069491-1.

[SEA 1]

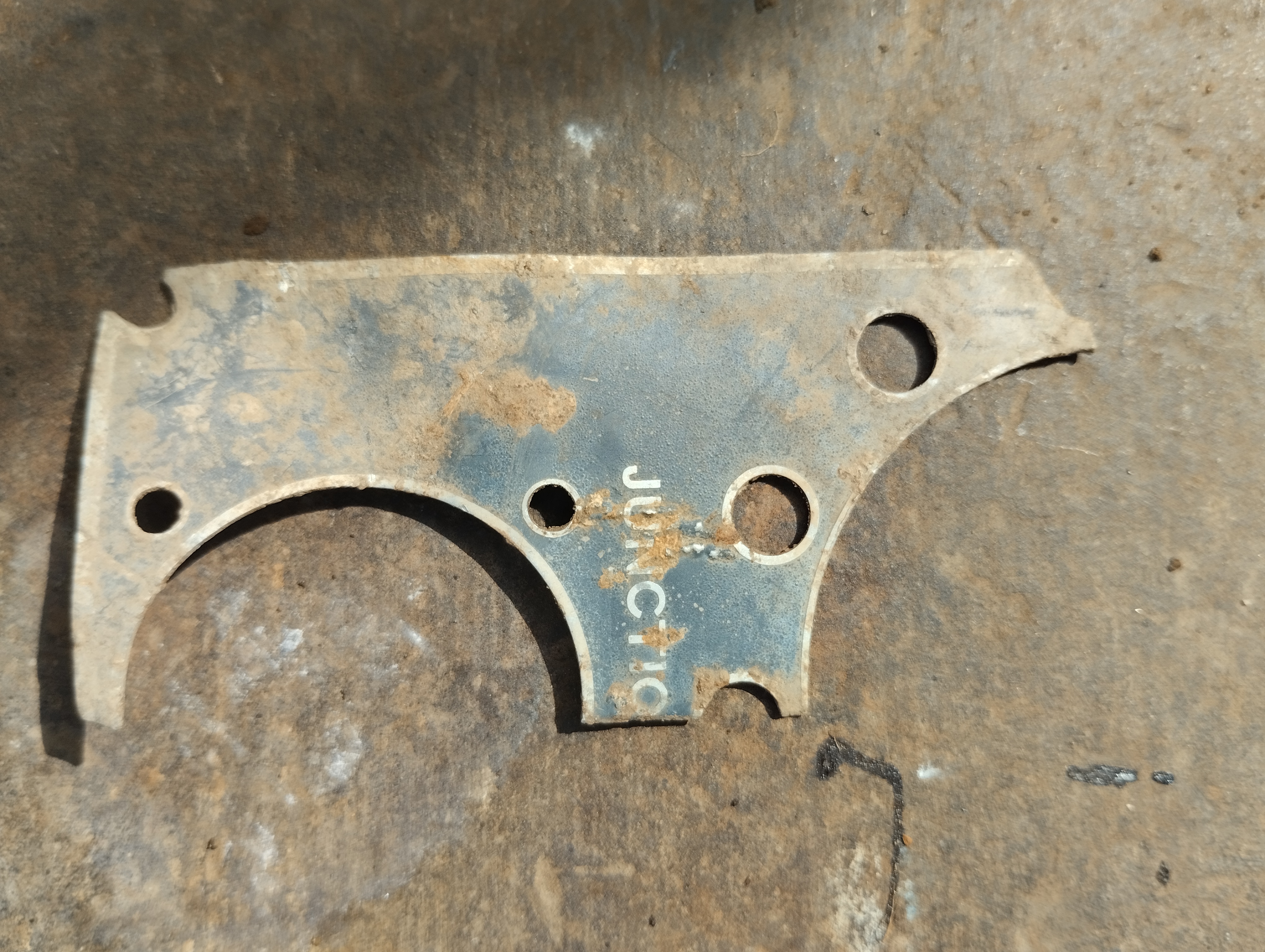

На одной детали надпись JUNCTIO.

[Бортстрелок 742]

43 минуты назад, SEA сказал:

На одной детали надпись JUNCTIO.

@SEA , английское слово "junction" - "соединение, связь" по-русски.

Ещё одно  подтверждение "ленд-лизовского" происхождения машины, с которой был этот "дивайс", но не более того...

[woodhaven 124]

Douglas A-20

[SEA 1]

Спасибо всем!!! Будем продолжать поиск на месте. Если что интересное удастся найти по "Дугласу", выложу фото.

[SEA 1]

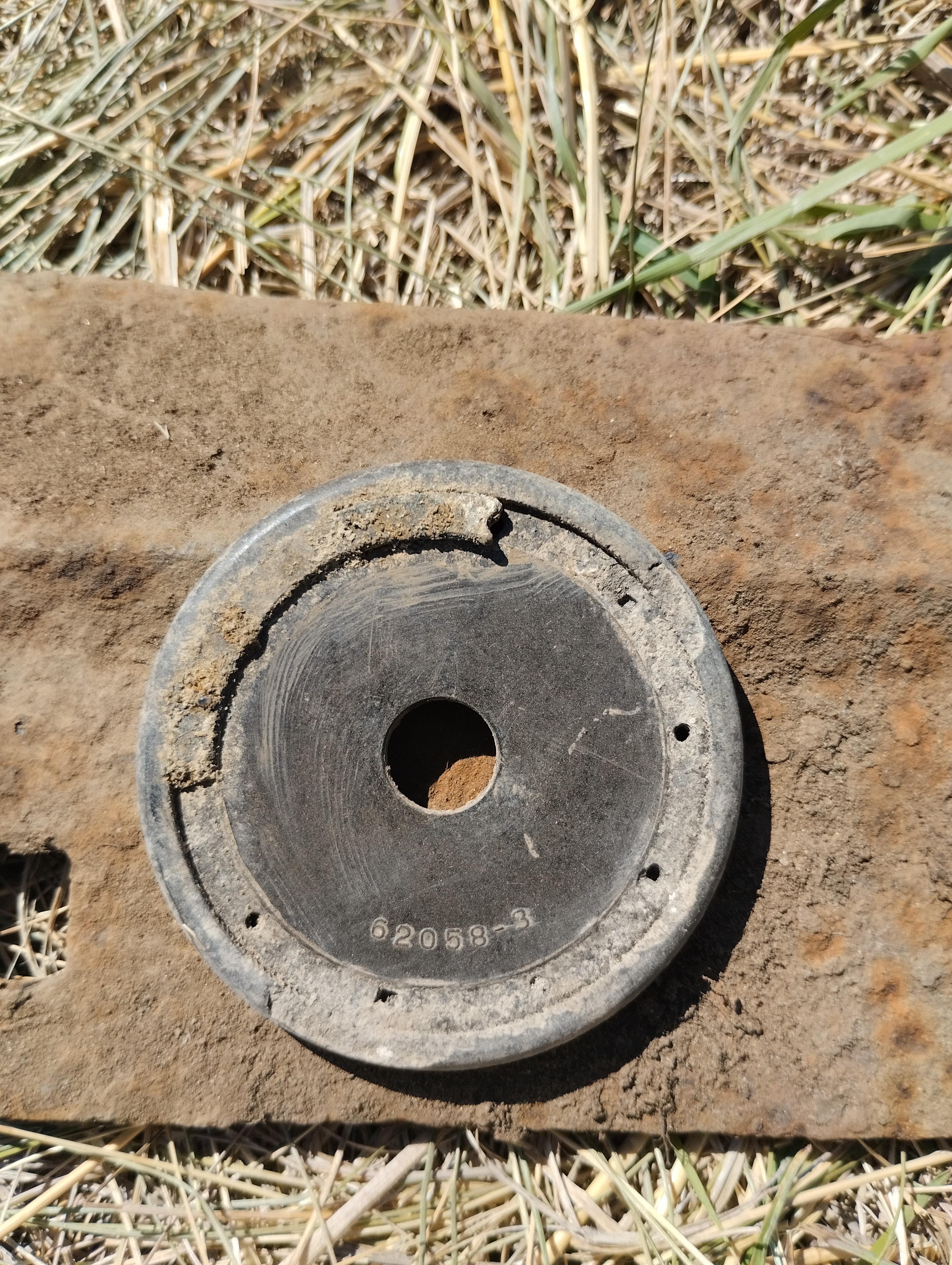

Доброго дня! Вчера и сегодня были в заброшенном хуторе, где продолжились находки мелких деталей. Место падения самолета пока не найдено. Склоняемся к такому мнению, что это место падения было где-то в нескольких км от хутора. А детали принесены жителями в свои дворы, где мы и производили основные находки. То что это детали "Бостона", благодаря пользователям форума, уже факт практически доказанный. Вот еще несколько находок с места раскопок.

Как я сообщал ранее, разыскиваем места падения трех самолетов "Бостон", которые не вернулись с боевого задания 11.07.1942г. на юге Воронежской области в Богучарском районе. Два места найдены, но точно идентифицировать экипаж не можем. А эти находки с предположительно места падения третьего "Бостона", хотя оно довольно далеко от мест падения двух "Бостонов", которые найдены ранее. Но другой версии пока нет.

[SEA 1]

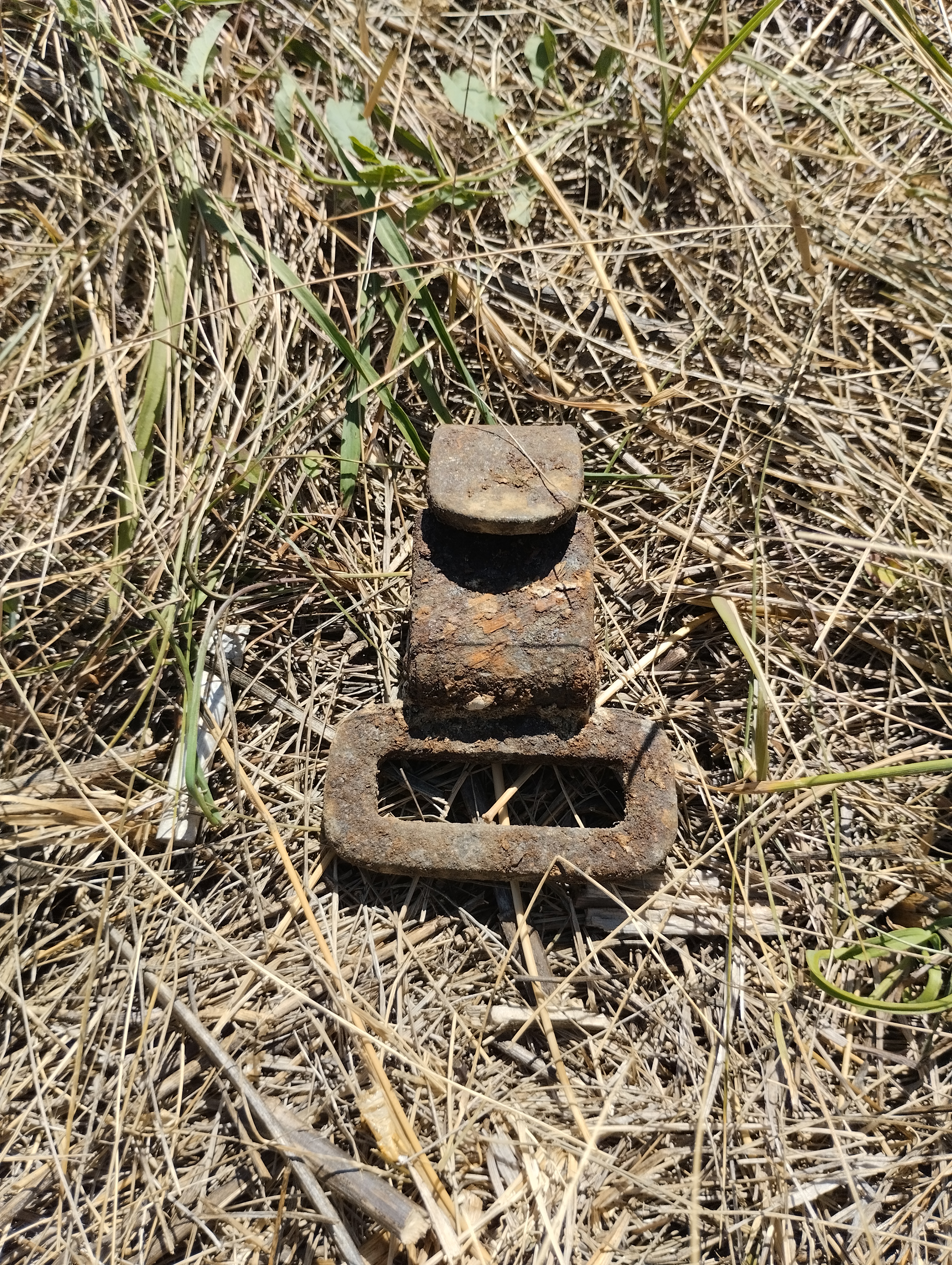

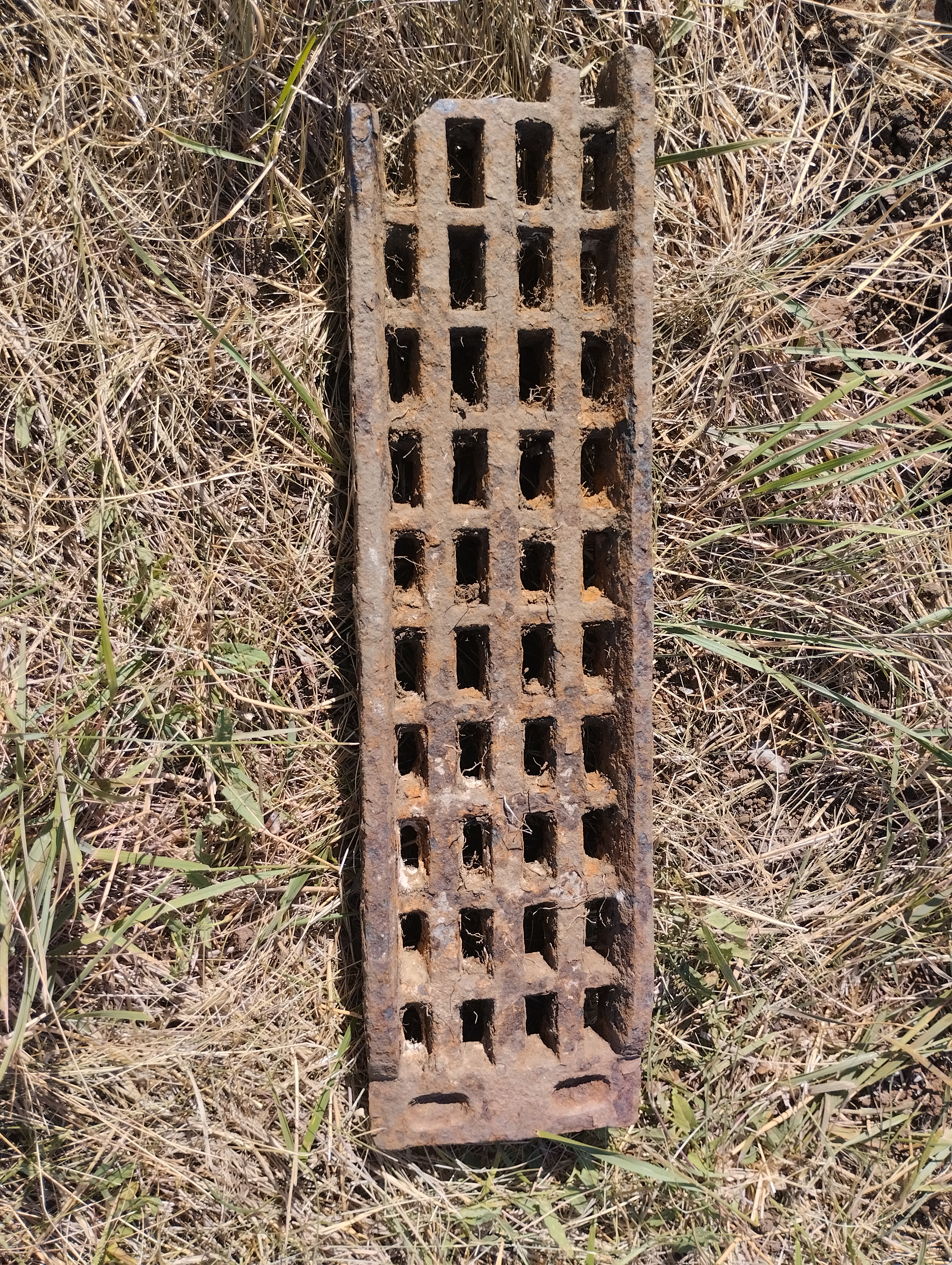

А вот еще находки, не знаем, но видимо, отношения к авиации не имеющие? На первом и втором фото: или трак или колосник с печки. На третьем - немецкое (LUNKENHIEMER)?

[SEA 1]

И сегодняшняя находка: поршневое кольцо?

[Бортстрелок 742]

8 часов назад, SEA сказал:

А вот еще находки, не знаем, но видимо, отношения к авиации не имеющие? ... На третьем - немецкое (LUNKENHIEMER)?

@SEA , Люнкенхаймер - это фамилия первоначально, конечно, немецкого происхождения (нем. Lu:nkenheimer) , но вот фирма "Ланкингеймер" (англ. Lunkenheimer) - американская (существующая, кстати, до сих пор), поставлявшая комплектующие в том числе и для авиации. Так что этот краник тоже вполне может быть с "вашего" "Бостона".  Вот он "в оригинале":

https://www.ebay.ca/itm/175391799543?hash=item28d62a78f7:g:kaYAAOSwclljA9Bc&amdata=enc%3AAQAHAAAAoDJqYD3Ci2S4kHF%2F2Nn6QDpTDE8uSB1ZLj6a6Nc32sltVfpnc%2Fi%2B3Ou%2Bv6pNZwbJPtvKlV2LOzy8sS4xQ1mSSr3KTpZaSnwrXnjzKhGgZmYCnzqpDt82T93VUICRdJJV2VlQ0IWwxWmgcO%2FKUx%2BqYNnqwgn4AYr7NqHnk1xemRq0e5B%2BDYSbQpDTth9kISE5eLJUldiC%2B39T8FOVdl2EALY%3D|tkp%3ABk9SR8LAmKXhYA

https://www.ebay.ca/itm/114967600489?hash=item1ac49a5d69:g:5gAAAOSwpd9hMUpc&amdata=enc%3AAQAHAAAAoDimDx8E8Z30BBteJcmpUjQrD9aZBKdIQoQahUctma%2Bgcx6WZxCp%2FV3%2FYdNPQXLg5%2Fgia1PP5YIkQ06rEhHTcsGVJ865M7VrHF1nGGg6%2Bed%2FD8OTNF2a8a9BdqvrEZUTjel%2FzAWMjmOxaRzlUsH9Na2i2aety%2FJbQ9a1Uqv54m%2Fm7TiNIox8tQVPt6MOFEgw7wFTCGUm8G232icUhKktUsY%3D|tkp%3ABk9SR57q4qXhYA

https://www.ebay.ca/itm/224640080856?hash=item344d979bd8:g:cPwAAOSwo5ddQL6m&amdata=enc%3AAQAHAAAAoFwnFioEq9%2FTKiSlxkhEMBxD3lJIewCeuO%2FqNT8sld5McI%2FZuIC2QPmTnQYK4FIUfhKFJAxktoa3IRwpvp2%2F6CRYwYyi3EdvUK3eQ54f1iLglR3tPeFmeOnXV68gLK56NsOhFMHHS95GeoVxQzhsAXPYKqCAKaQcNCrYT5iSPS%2BN1K%2BXAc4b3liQ7Zb3G2XHyE95Nt0ymxYqRsWK2g3K2pE%3D|tkp%3ABk9SR_zY_qXhYA

https://www.ebay.ca/itm/224640080851?hash=item344d979bd3:g:VjcAAOSw5oVdMhSc&amdata=enc%3AAQAHAAAAoF4tlZeFFg6FTB2dziGExu1VSKwCL5UsgA97vACQ4J6wesJwD2a1N1qx4R5WafjVGt8rFxB1HUuwHdRU7GZlHWdbwKJO5ZaTeFcgXpipJ56PAnbMm6CsnbrHsQsTU9vC4zrUwDeg1h4tdNtTekFx4HYZ%2BNUbvWEPeKrvPNu33cqhVddVA4SPwAAYiHAfKx2c%2FTrUBHUS%2BbsCBArcpfrYdRs%3D|tkp%3ABk9SR_7Y_qXhYA

Изменено 4 сентября, 2022 пользователем Бортстрелок

[SEA 1]

Здравствуйте! На одной из найденных деталей нацарапано:

MK I

IIA 487 (цифра 4 смазана, возможно, это буква А)

60699

https://trizna.ru/forum/uploads/monthly_2022_09/IMG_20220903_112256.jpg.74afa54bf8cbba7471bb86efbe5b0f4b.jpg

Может ли эта информация помочь? 60699 - номером мотора может быть?

Пока других находок нет.



[SEA 1]

Направляли запрос в ЦАМО (через депутата ГД), получили ответ...

Архив ответил, что в фонде 57 БАП за 1942 год отсутствуют документы по движению самолетов в увязке с номерами моторов. Хотя на этом форуме пользователи давали архивные ссылки на такие документы с номерами моторов.
