От чего приспособление с аэродрома?

[Glebresh 30]

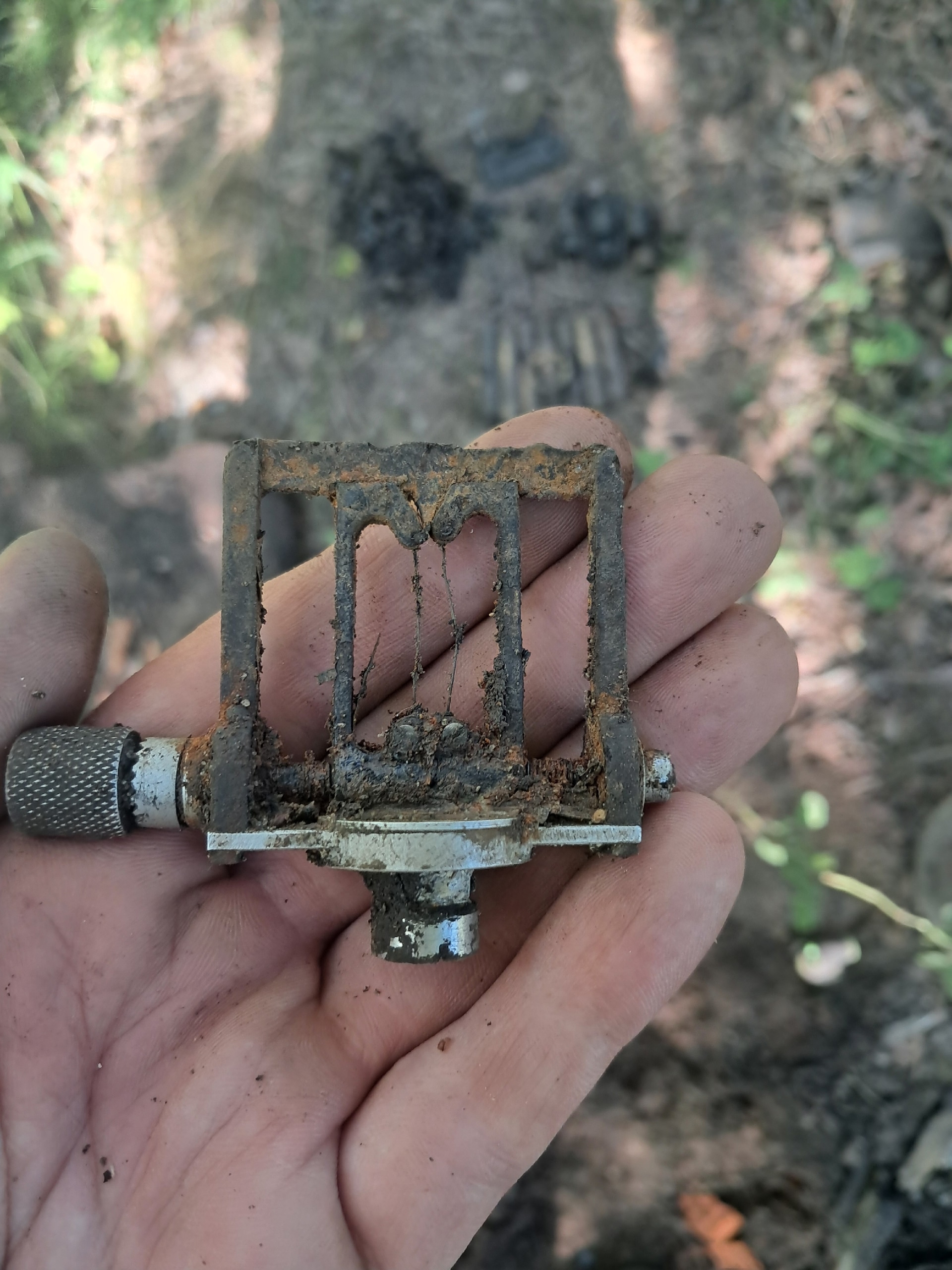

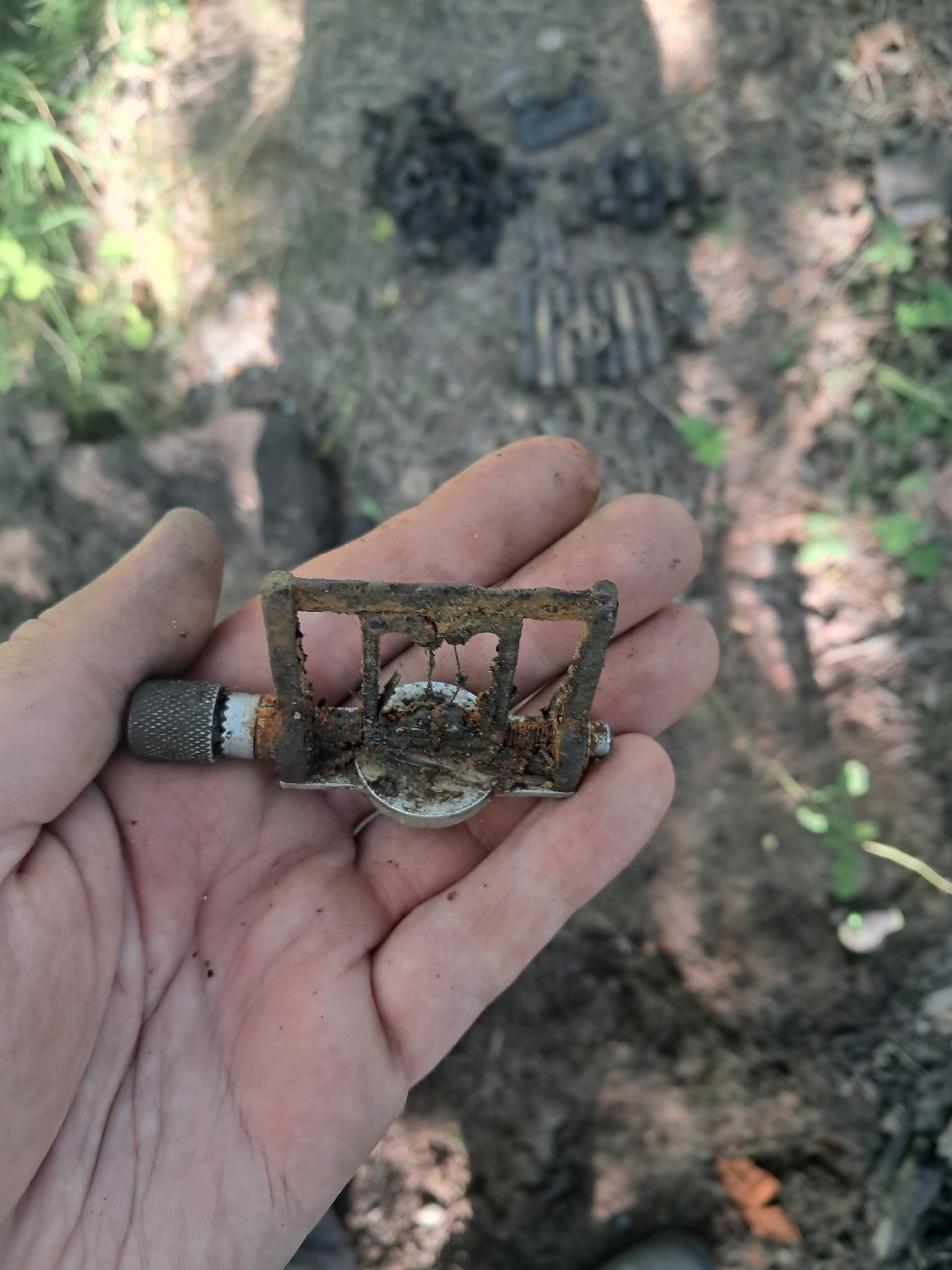

Уважаемые товарищи, подскажите пожалуйста, от чего это приспособление, прицел?
Найдена рядом с ангаром гидроаэродрома, но не факт, что от них...

Edited June 9 by Glebresh

[Glebresh 30]

Товарищ сказал, что нашёл надпись о длине цели, от 50 метров...
Может быть это что-то для бомбо-торпедометания?

Edited June 11 by Glebresh

[Glebresh 30]

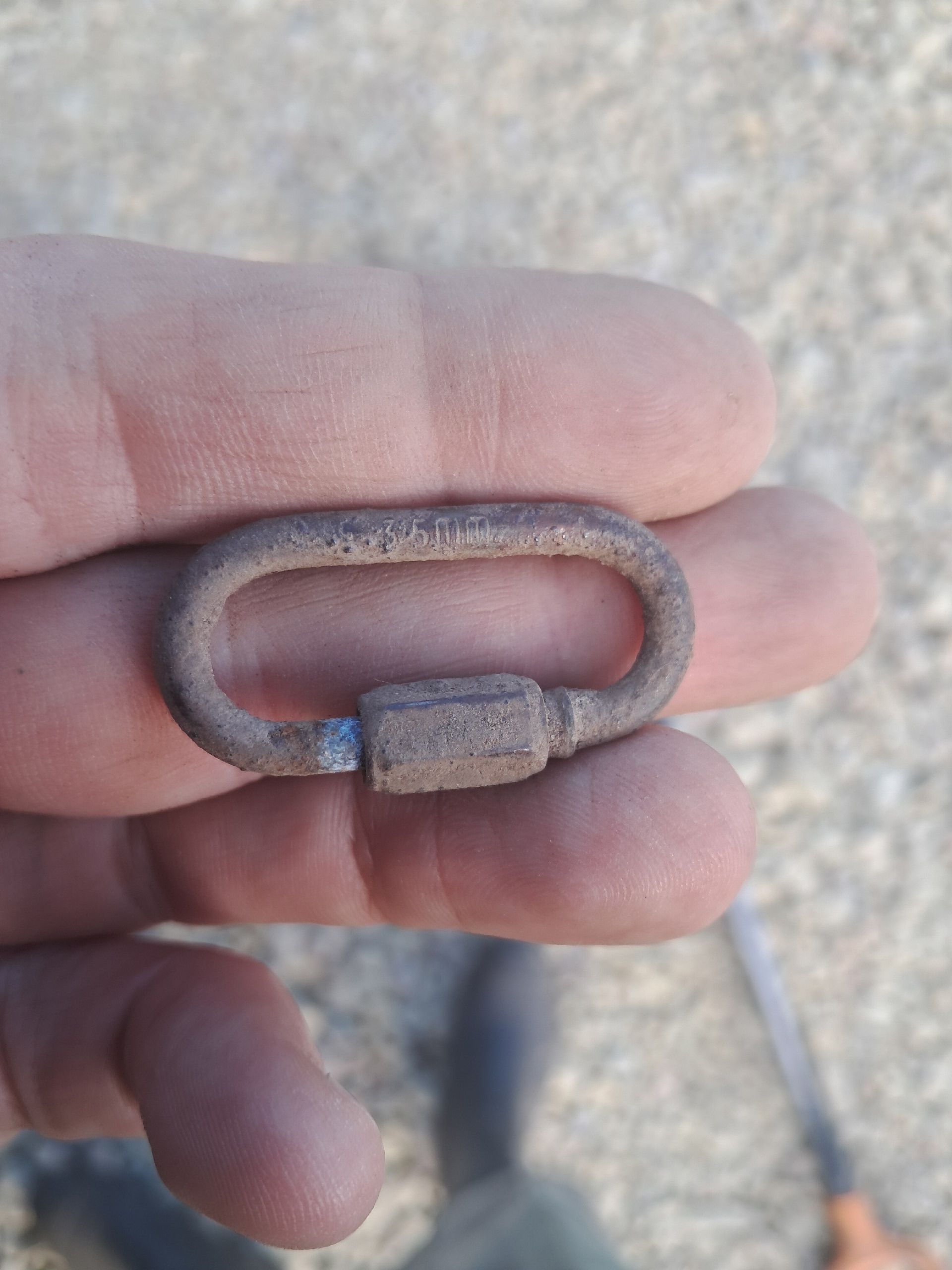

Уважаемые эксперты, подскажите ещё по карабинчику с бакелитовым бегунком, это что-то лётное? Ибо найдено тоже у аэродрома

[Юрий Анатольевич 521]

@Glebresh Винтовой карабин РАПИД,лет сто используется в разных сферах.

[Glebresh 30]

On 09.06.2026 at 11:57 AM, Glebresh said:

Уважаемые товарищи, подскажите пожалуйста, от чего это приспособление, прицел?
Найдена рядом с ангаром гидроаэродрома, но не факт, что от них...

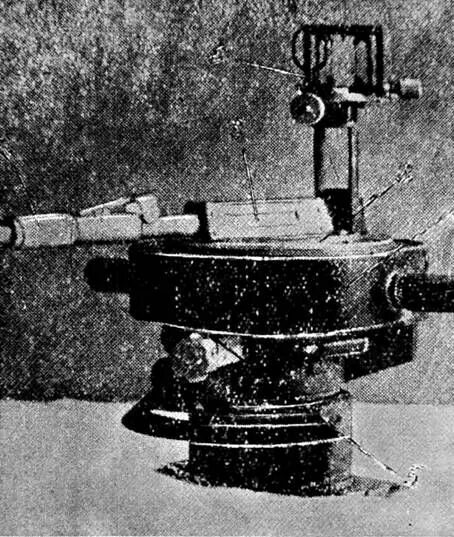

ПТН-5 — это советский торпедный прицел, разработанный для самолётов-торпедоносцев. Он был создан на базе более ранней модели ПТН-4 и прошёл испытания в 1939 году, после чего в 1940-м принят на вооружение.

Как работал прицел

ПТН-5 решал задачу выработки боевого курса для торпедометания. Его принцип заключался в построении так называемого торпедного треугольника по данным о скорости самолёта, скорости цели и курсовом угле. Прицел позволял производить сброс торпеды при различных сочетаниях скоростей самолёта и цели, а также с правого или левого борта.

На каких самолётах использовался

ПТН-5 устанавливался на следующих типах самолётов:

ДБ-3Т — дальний бомбардировщик, специально переоборудованный для торпедных ударов.

Ту-2Т — послевоенный торпедоносец, созданный на базе серийного Ту-2.
