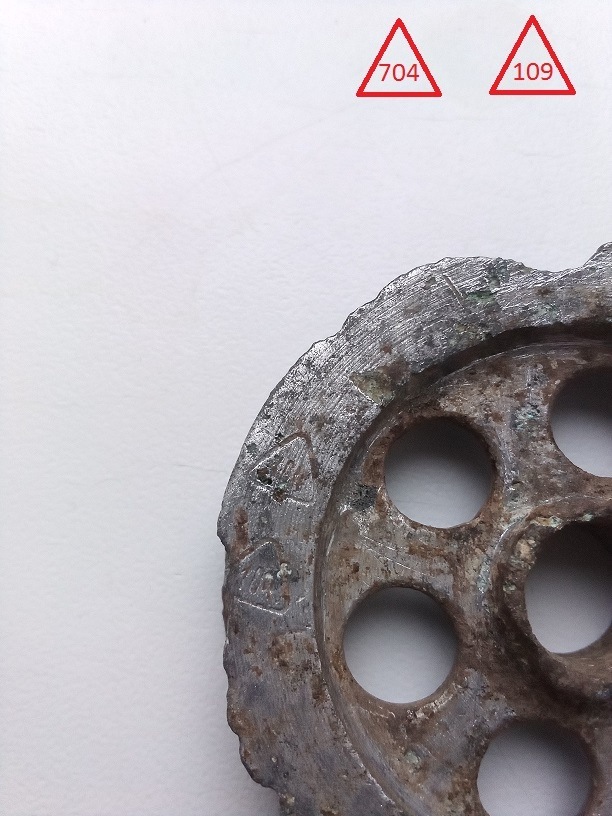

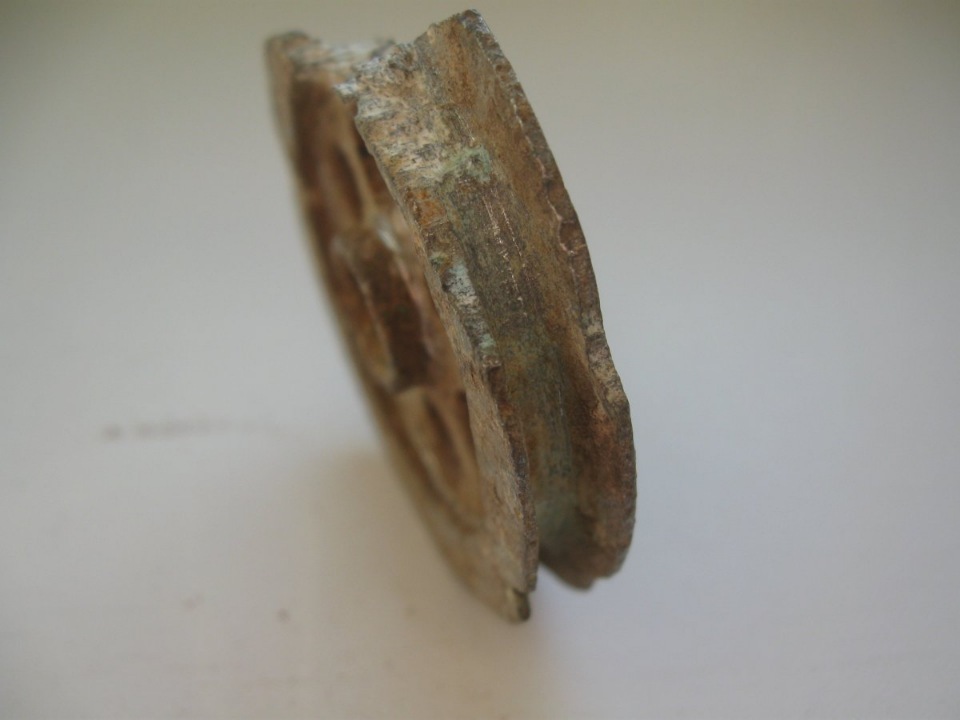

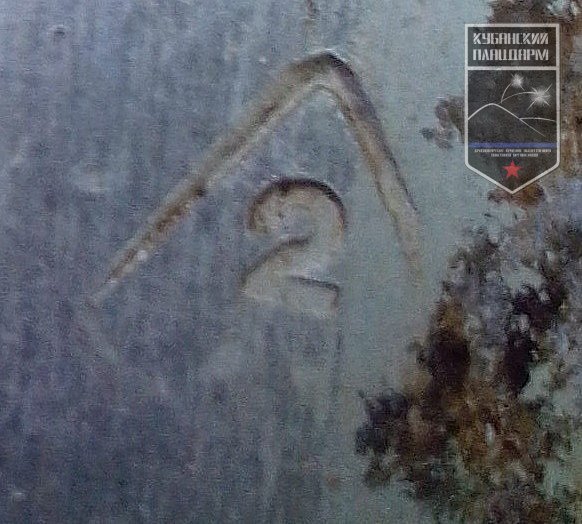

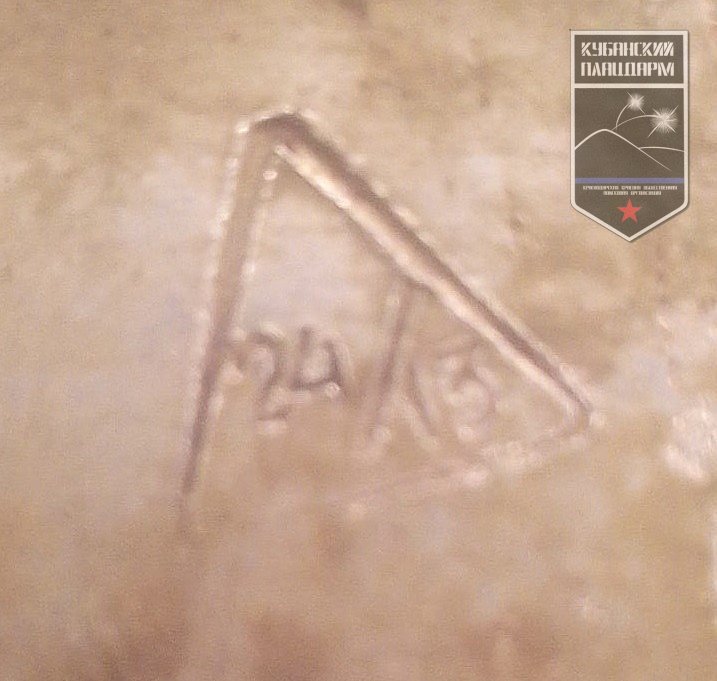

Опубликовано: 1 декабря, 2021 День добрый.Вы бы не могли помочь по авиадетали? Есть клейма. По ним можно определить модель самолета? Это я так понимаю ролик блочка троса управления элеронами. Очень интересуют клейма на нем. Что за завод выпускал? Два клейма с одной стороны треугольники(плохо читаемые) и с другой. В треугольниках цифры. В одном вроде 704 в другом 109... Заранее благодарен 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 (изменено) 1 час назад, IgLs сказал: День добрый.Вы бы не могли помочь по авиадетали? Есть клейма. По ним можно определить модель самолета? Это я так понимаю ролик блочка троса управления элеронами. Очень интересуют клейма на нем. Что за завод выпускал? Два клейма с одной стороны треугольники(плохо читаемые) и с другой. В треугольниках цифры. В одном вроде 704 в другом 109... Заранее благодарен @IgLs клейма похожи на клейма завода № 39. Этот завод выпускал самолёты ДБ-3, Пе-2. Фото клейм предоставил Синд. Изменено 1 декабря, 2021 пользователем TITANIK 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

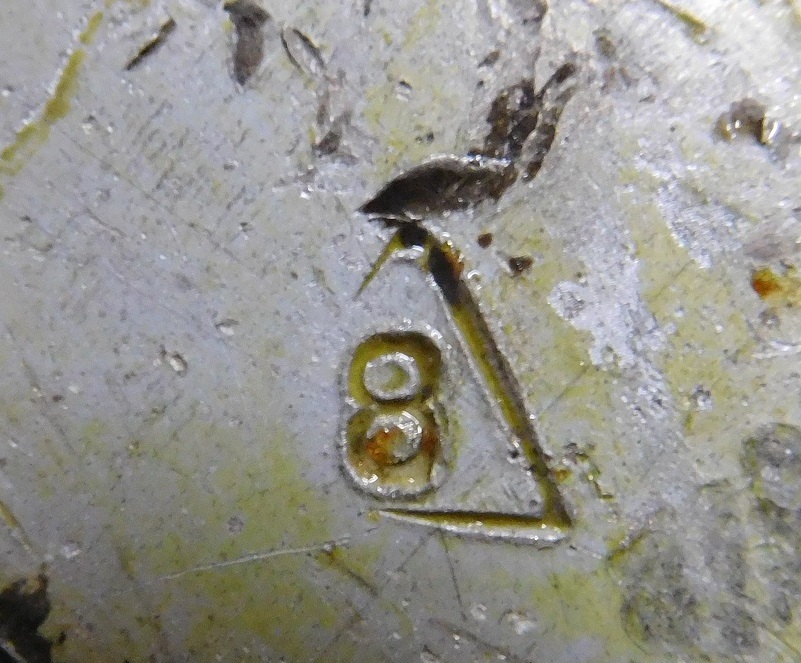

Опубликовано: 1 декабря, 2021 Если я не ошибаюсь, такие треугольные клейма я видел у Яков и ДБ-3Ф. Может и еще где они стояли. Что-то может и упустил. Вот похожие... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

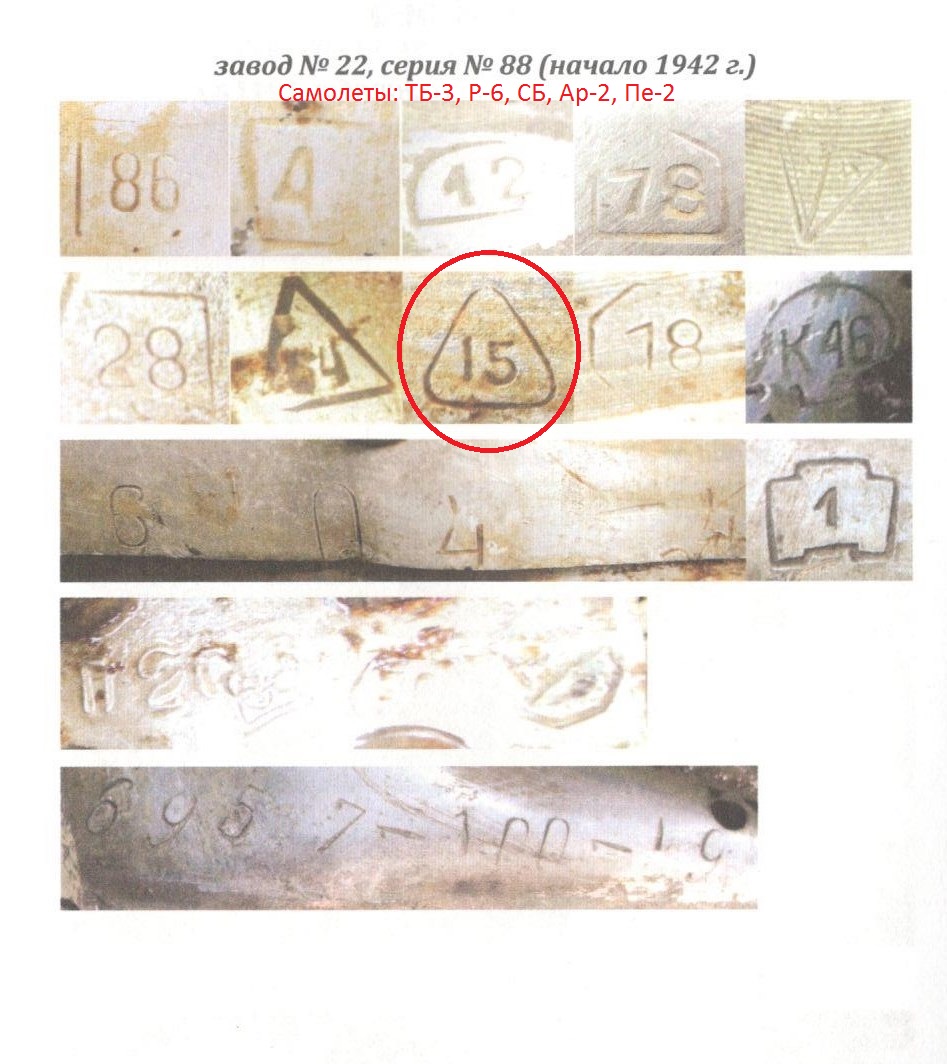

Опубликовано: 1 декабря, 2021 У 22-го завода похожие клейма были... 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

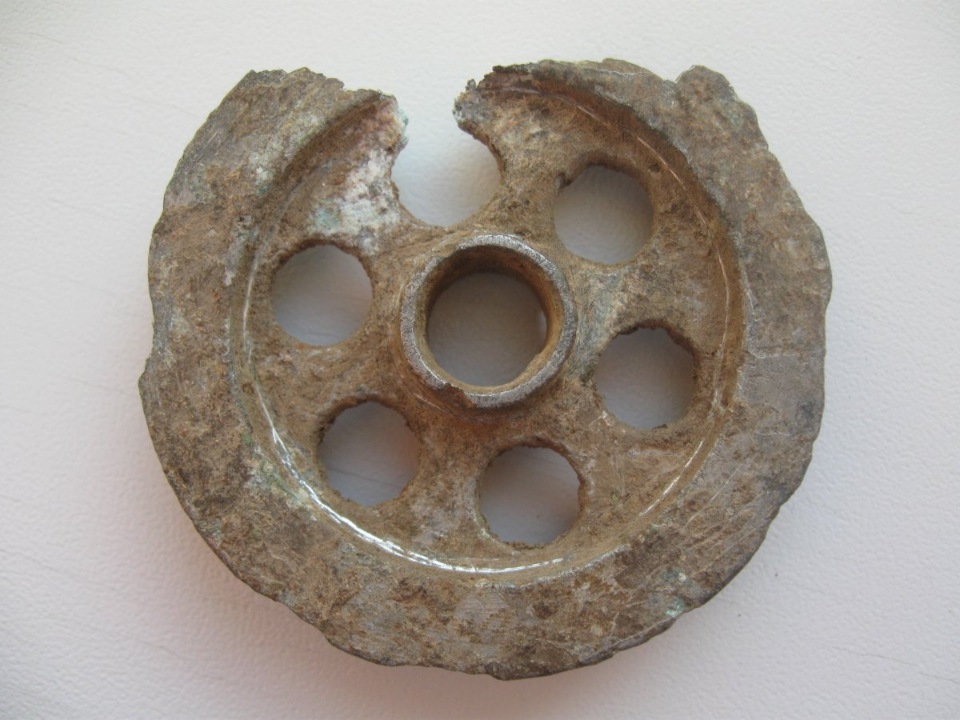

Опубликовано: 1 декабря, 2021 Такую деталь нашли на ДБ-3ф. 3 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 У нас тоже была часть от этой детали.Копали ДБ-3ф. 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 ИМХО: для тросовой проводки управления элеронами(особенно касаемо ДБ-3Ф, большой таки самолет), диаметр ролика маловат(судя по линейке примерно 52мм), для сравнения на У-2 ролики того же функционала - 70мм. Алекс21, Саша, на твоем фото ролика 7 облегчающих отверстий, на фото ТС их 6. И последнее, ролик тросовой проводки работает под колоссальной нагрузкой, поэтому его ось вращения должна быть завтулена вставкой из стали(на фото ТС ролик дюралевый без втулки), следовательно тросовая проводка исключается. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

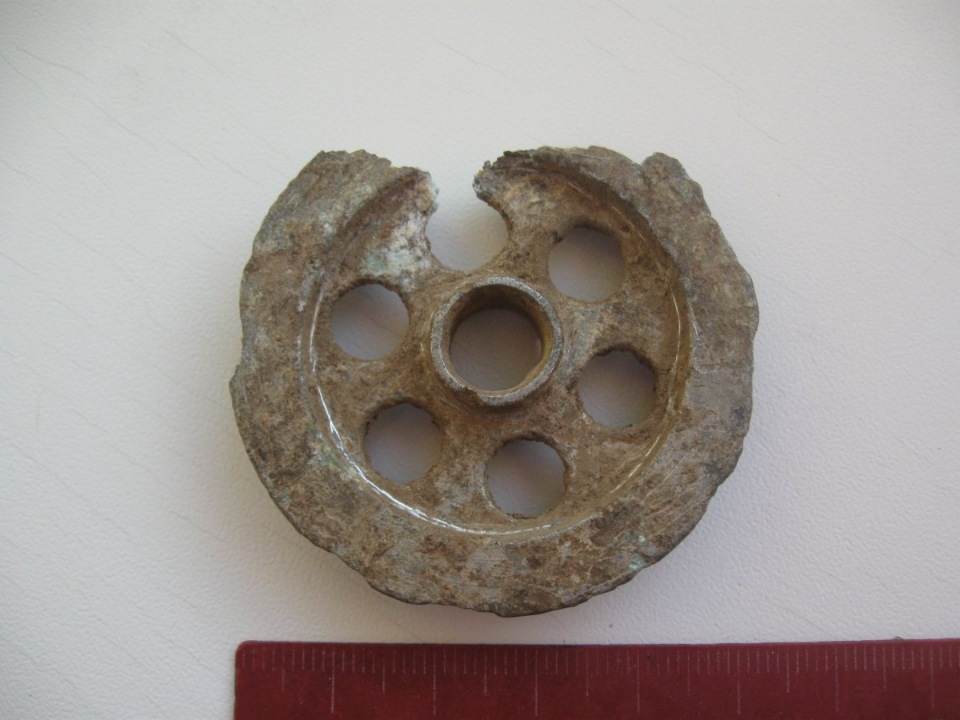

Опубликовано: 1 декабря, 2021 Олег, присмотрись внимательно - 6 отверстий, этот ролик был найден одним из первых на месте падения ДБ-3ф из 6 БАП 132 ДБАД, экипаж Волкова, в районе Хадыженска. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 @RCAV а клейма? 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 Я не забирал её с МП. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 декабря, 2021 (изменено) Вообще то, по внешнему виду, шкив один и тот же. То, что нет втулки (подшипника), ещё не о чём не говорит. Он мог выскочить. А он там просится. И не обязательно стальной. Может быть стандартный подшипник. Изменено 1 декабря, 2021 пользователем TITANIK 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

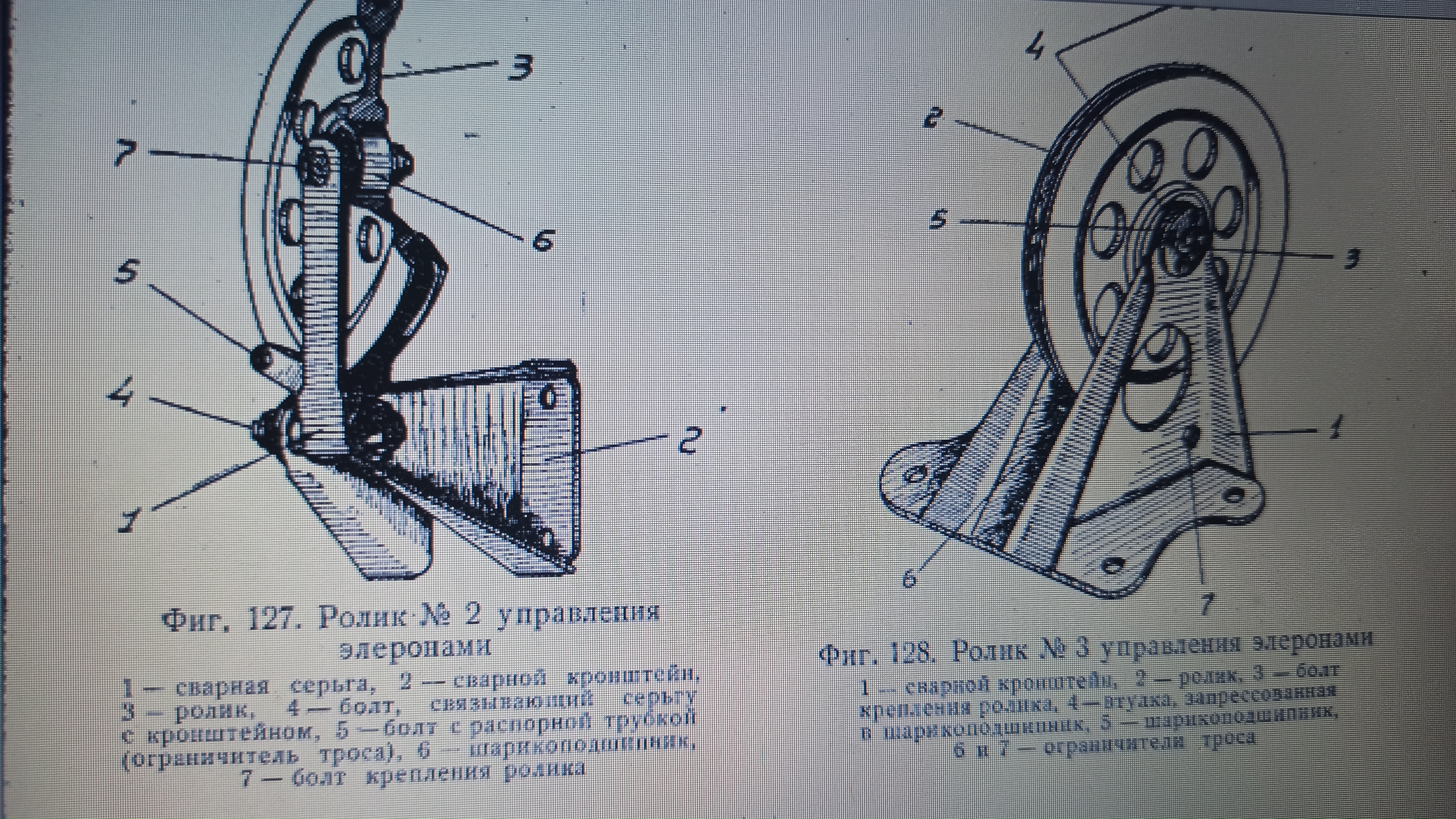

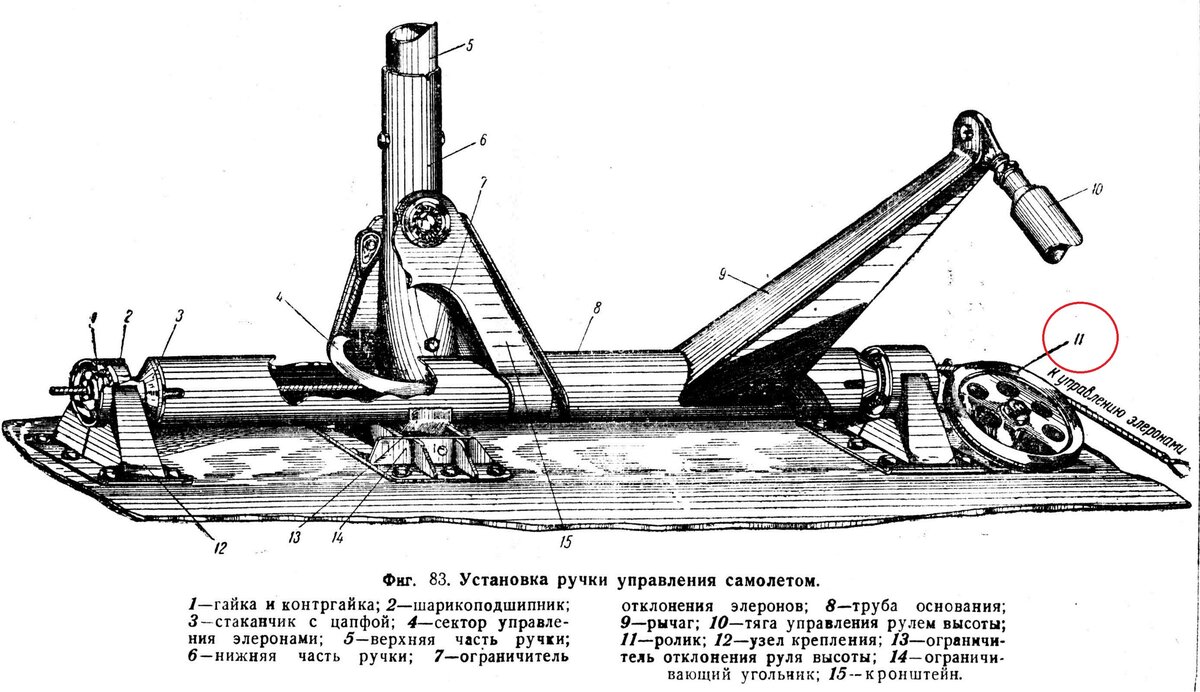

Опубликовано: 1 декабря, 2021 Предположу, что ДБ-3... Но на рисунке в литературе по ДБ-3 - 7 отверстий в этом ролике... Мы тоже нашли такой ролик с шестью отверстиями... Но больше ничего пока... 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 11 час назад, Серый я сказал: @RCAV а клейма? Как вариант ролик из проводки триммера элерона(РВ, РН). 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 17 часов назад, Взвод сказал: Предположу, что ДБ-3... Но на рисунке в литературе по ДБ-3 - 7 отверстий в этом ролике... Мы тоже нашли такой ролик с шестью отверстиями... Но больше ничего пока... 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 Это наша ДБ-шка 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

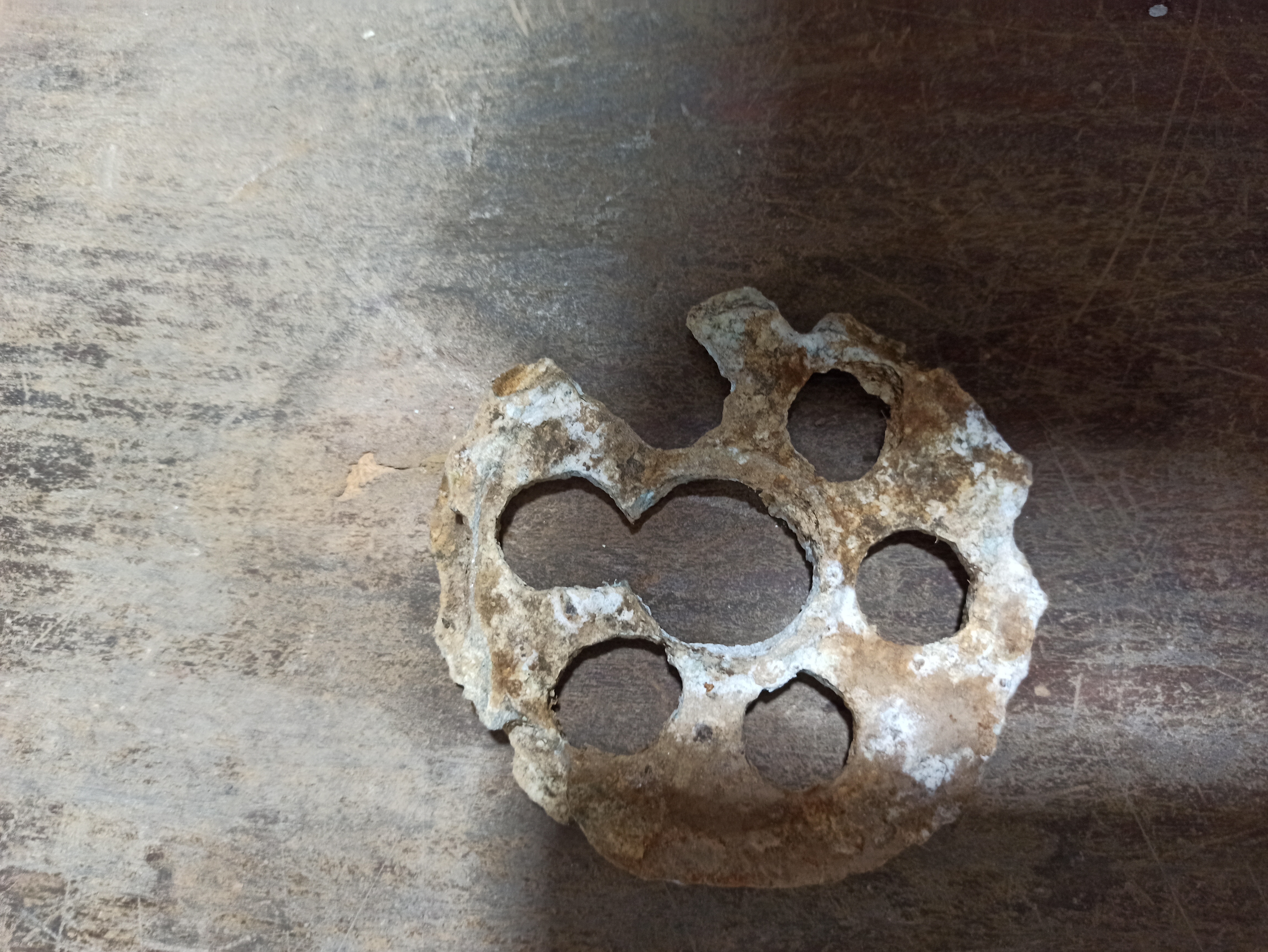

Опубликовано: 2 декабря, 2021 У нас тоже на ДБ-3 вот такой .Размеры приблизительные-сильная коррозия. Металл. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 Ролик Ил-4 Иркутского завода 1943г 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 (изменено) Всё правильно - 6 отверстий. На схеме ошибка. Изменено 2 декабря, 2021 пользователем Алекс21 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 2 декабря, 2021 16 минут назад, Алекс21 сказал: Всё правильно - 6 отверстий. На схеме ошибка. Значит ДБ скорее всего! 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

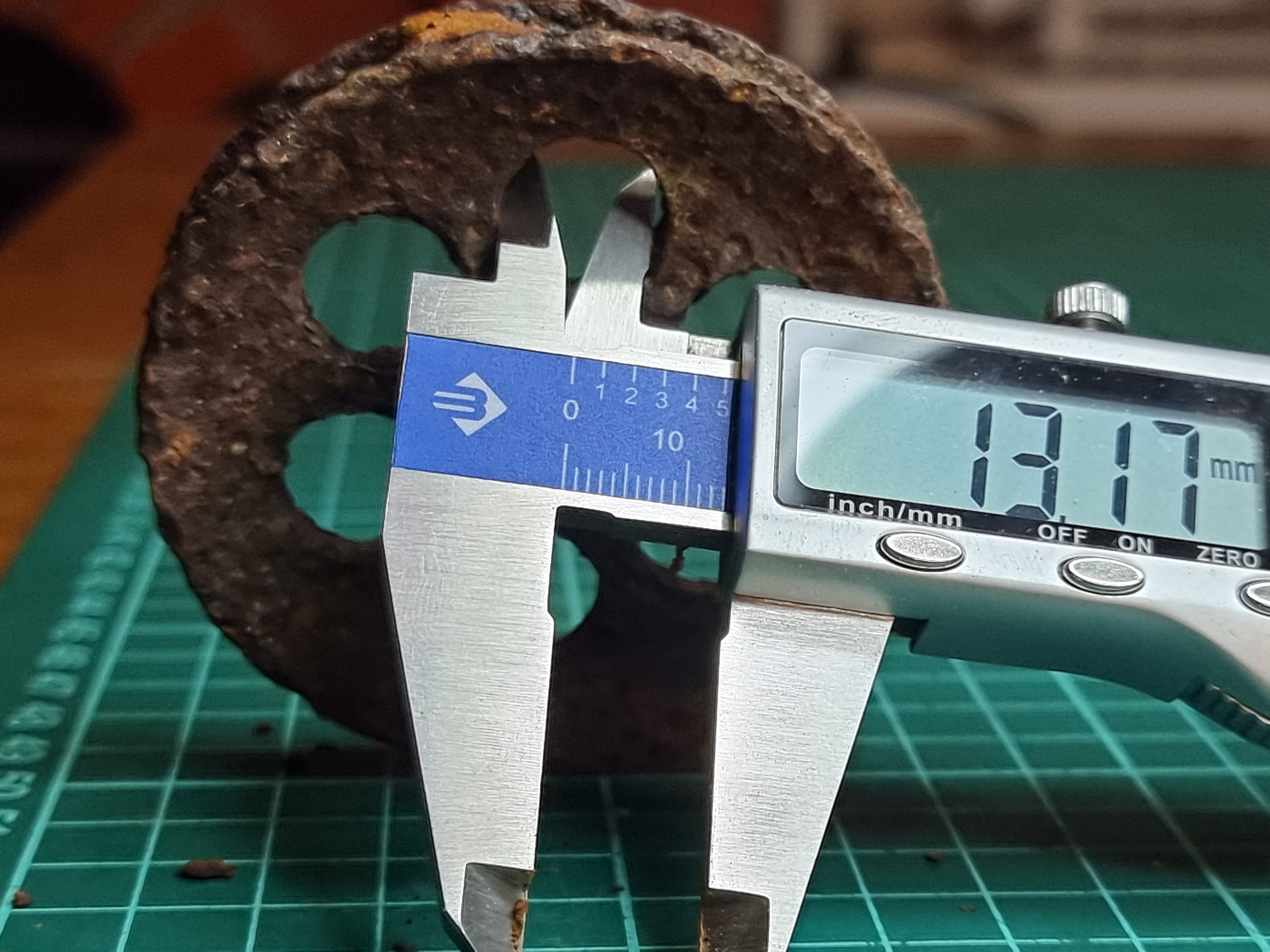

Опубликовано: 3 декабря, 2021 Диаметр ролика -5смТолщина детали-7мм. Если это поможет, до войны рядом аэродром был. Там СБ базировались. 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

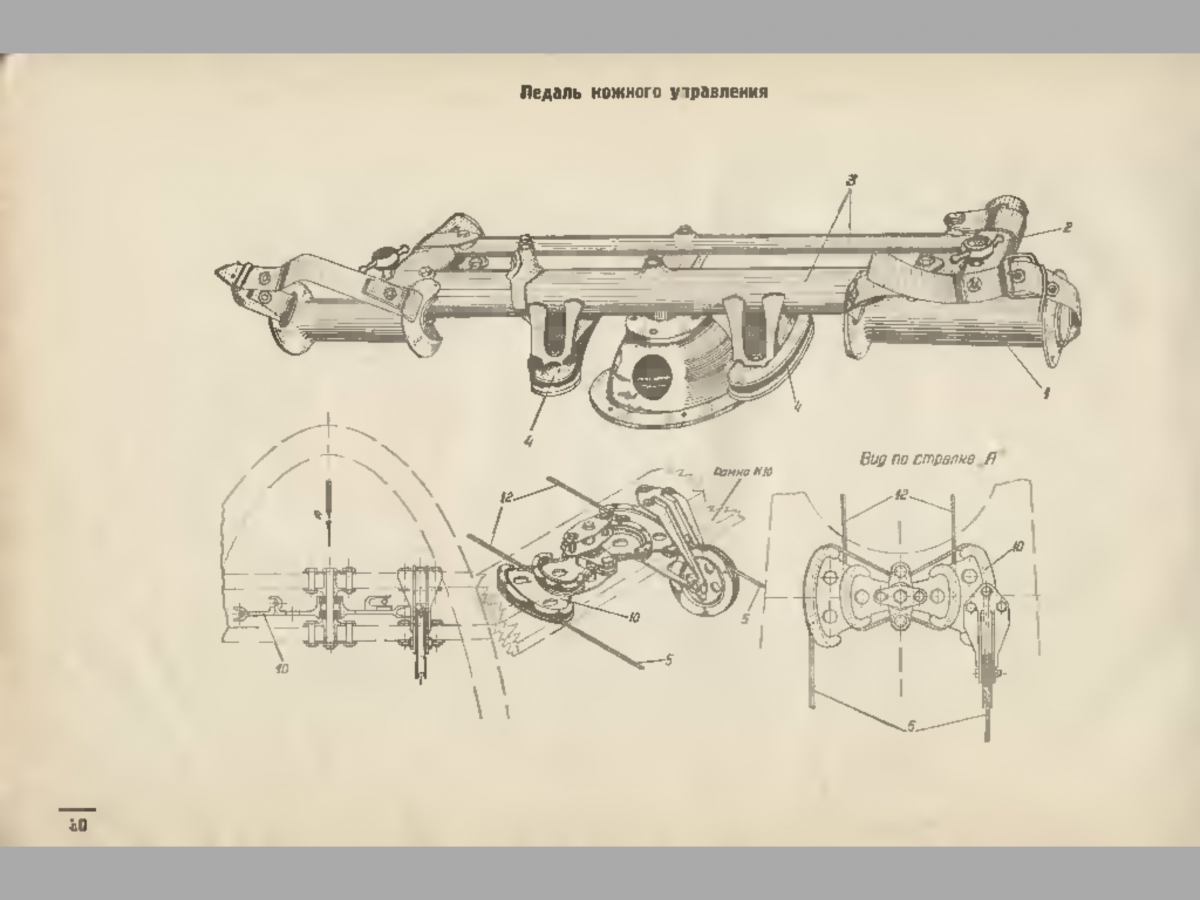

Опубликовано: 3 декабря, 2021 А вот схемка с ЛаГГ-3 с похожим роликом. И на Ла-5 скорее всего такой стоял... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 Вот штурвал СБ вместе с роликом... 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 Скорее всего ролик мог быть унифицирован по выпуску для нескольких типов самолётов. Находил похожие и на Ил-2, и на ЛаГГ-3 и на И-153, ну и на Дб-3ф, но говорит об их схожести можно только имея образцы в наличии, разложив их все рядом на бумаге под линейку для масштаба. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 А в остальном - пожелание автору темы успехов в поиске в районе находки ролика! Без новых находок эта тема- не более как дискуссия. 2 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 2 часа назад, Алекс21 сказал: Находил похожие и на Ил-2, и на ЛаГГ-3 и на И-153, ну и на Дб-3ф, но говорит об их схожести можно только имея образцы в наличии, разложив их все рядом на бумаге под линейку для масштаба. Совершенно в дырочку! 2 часа назад, Алекс21 сказал: Скорее всего ролик мог быть унифицирован по выпуску для нескольких типов самолётов. На счет унифицированности такой мелкой побрекушки есть сомнения, для одного КБ возможно, но не для разных. У каждого КБ свои нюансы. Приборы, электрика, элементы гидравлики, воздушной, кислородной и т.д. систем - да, но не для такой мелочевки. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 Полностью согласен с Алекс-21, если все образцы разложить под линейку и написать под каждым марку самолета,неплохо для определителя. 1 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 3 декабря, 2021 @Алекс21 Как учили -копайте и будет вам радость! 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 4 декабря, 2021 11 час назад, *Владимир* сказал: Полностью согласен с Алекс-21, если все образцы разложить под линейку и написать под каждым марку самолета,неплохо для определителя. В справочном разделе есть тема по весовым компенсаторам(противовесам, балансирам), было бы не плохо кем то из авиаторов создать тему-определитель роликов. 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

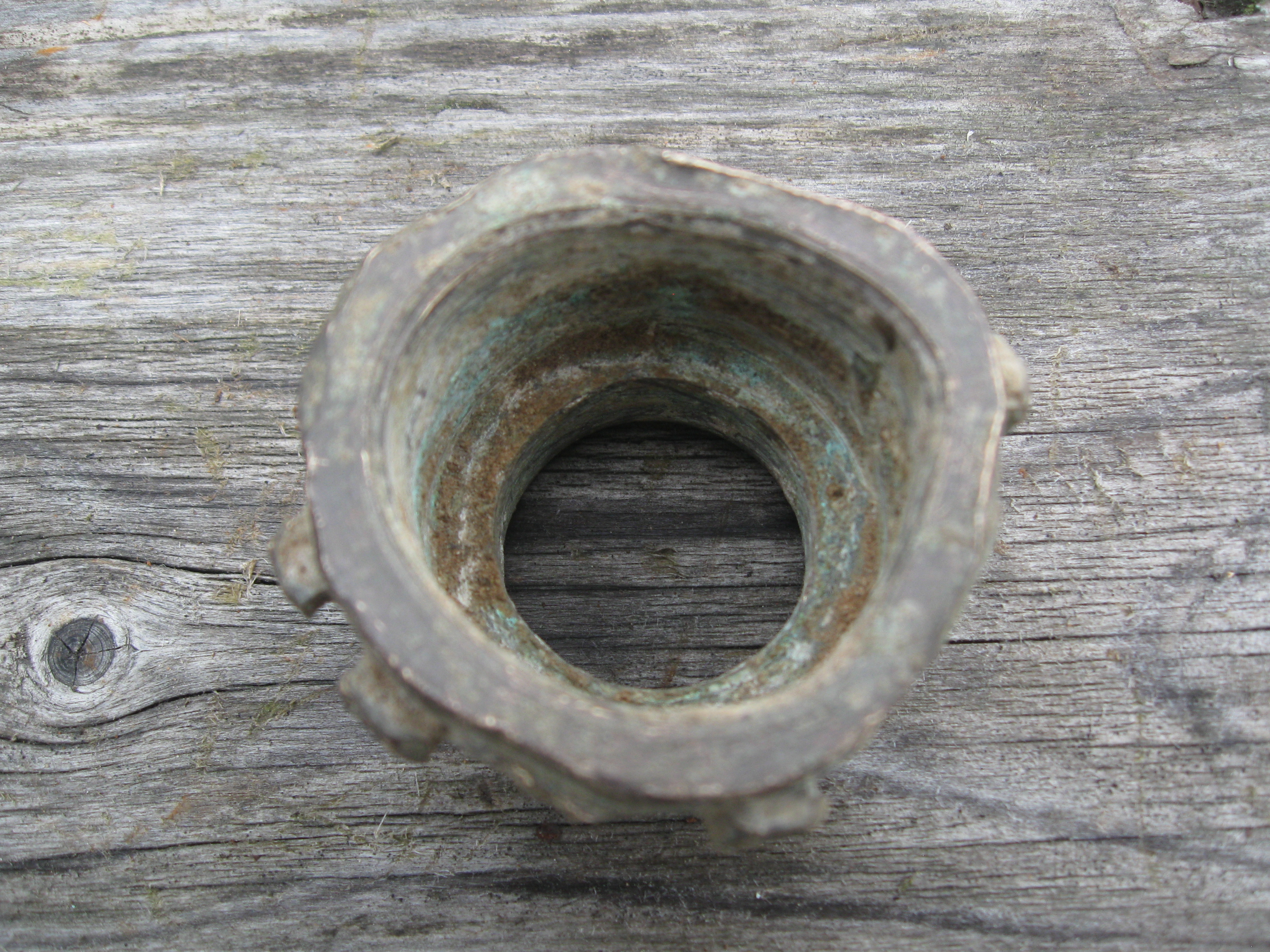

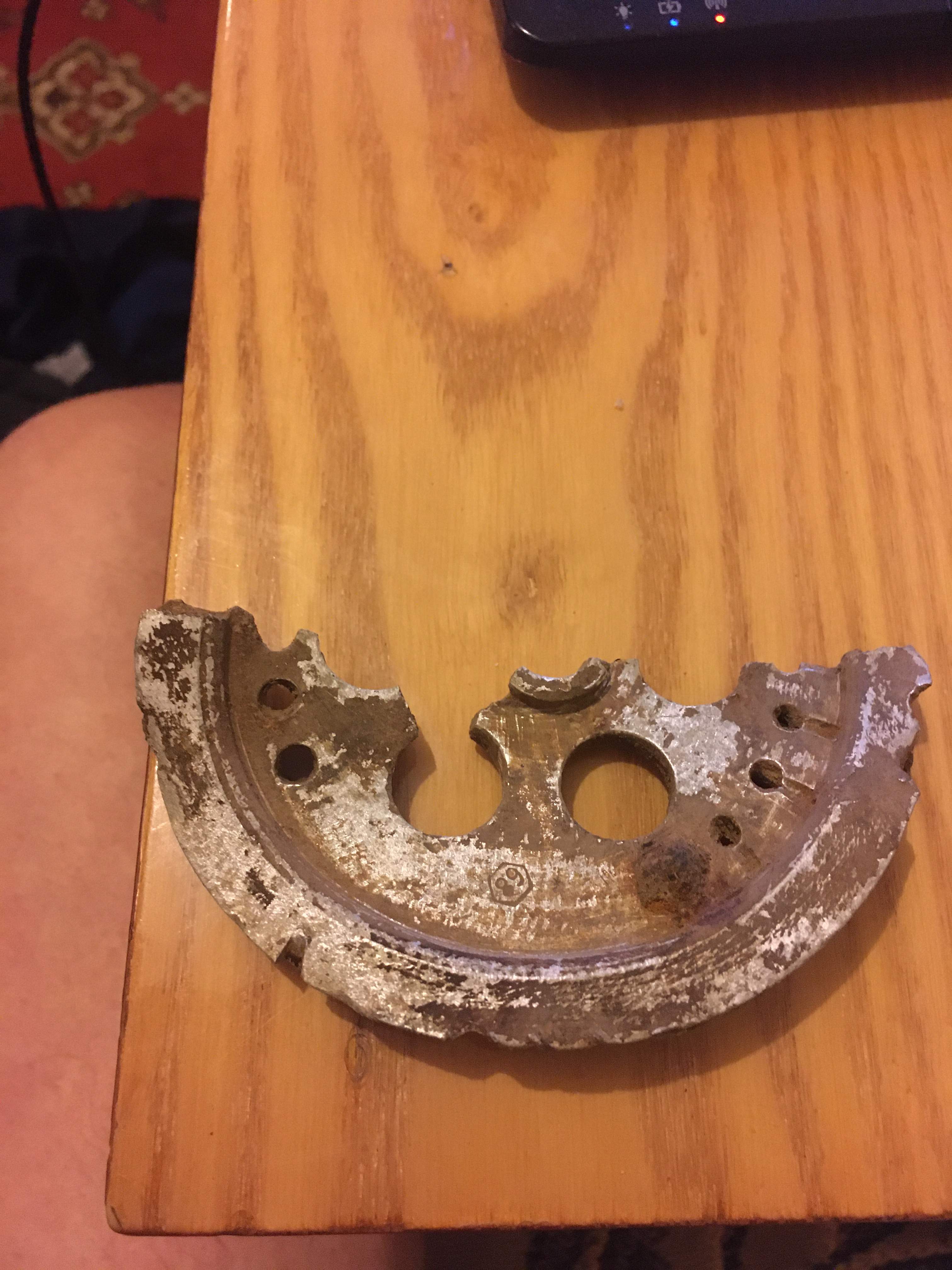

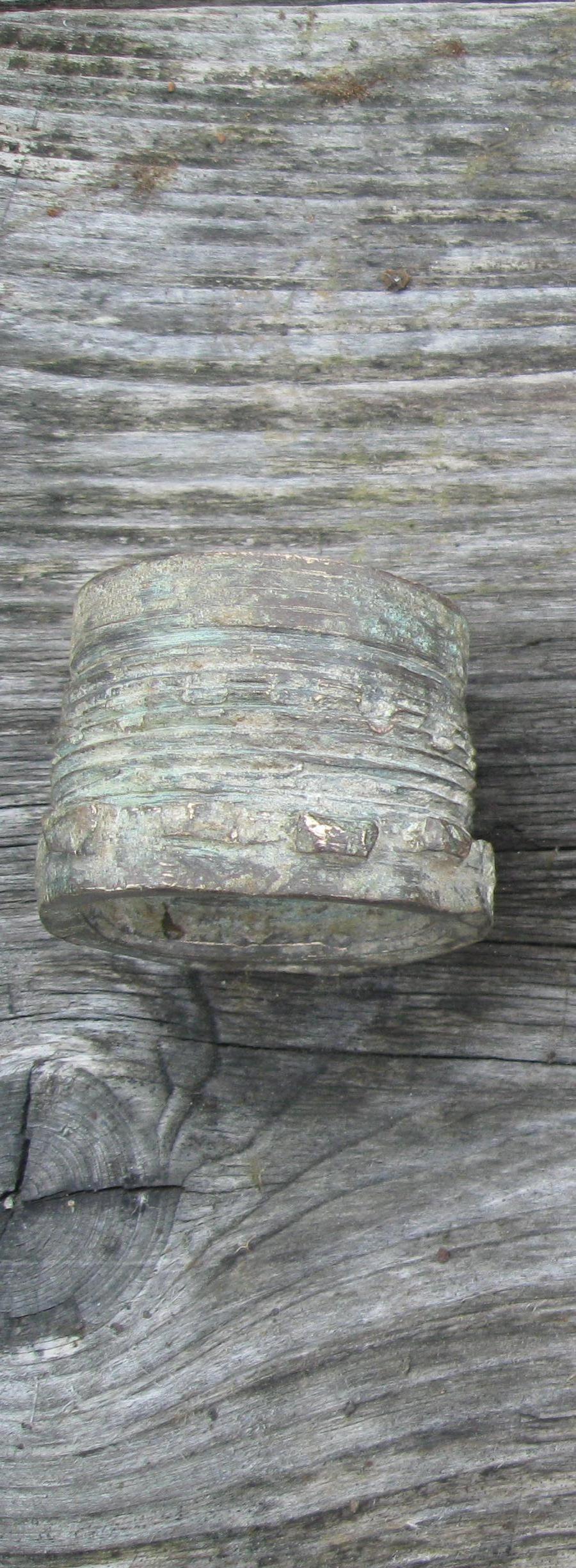

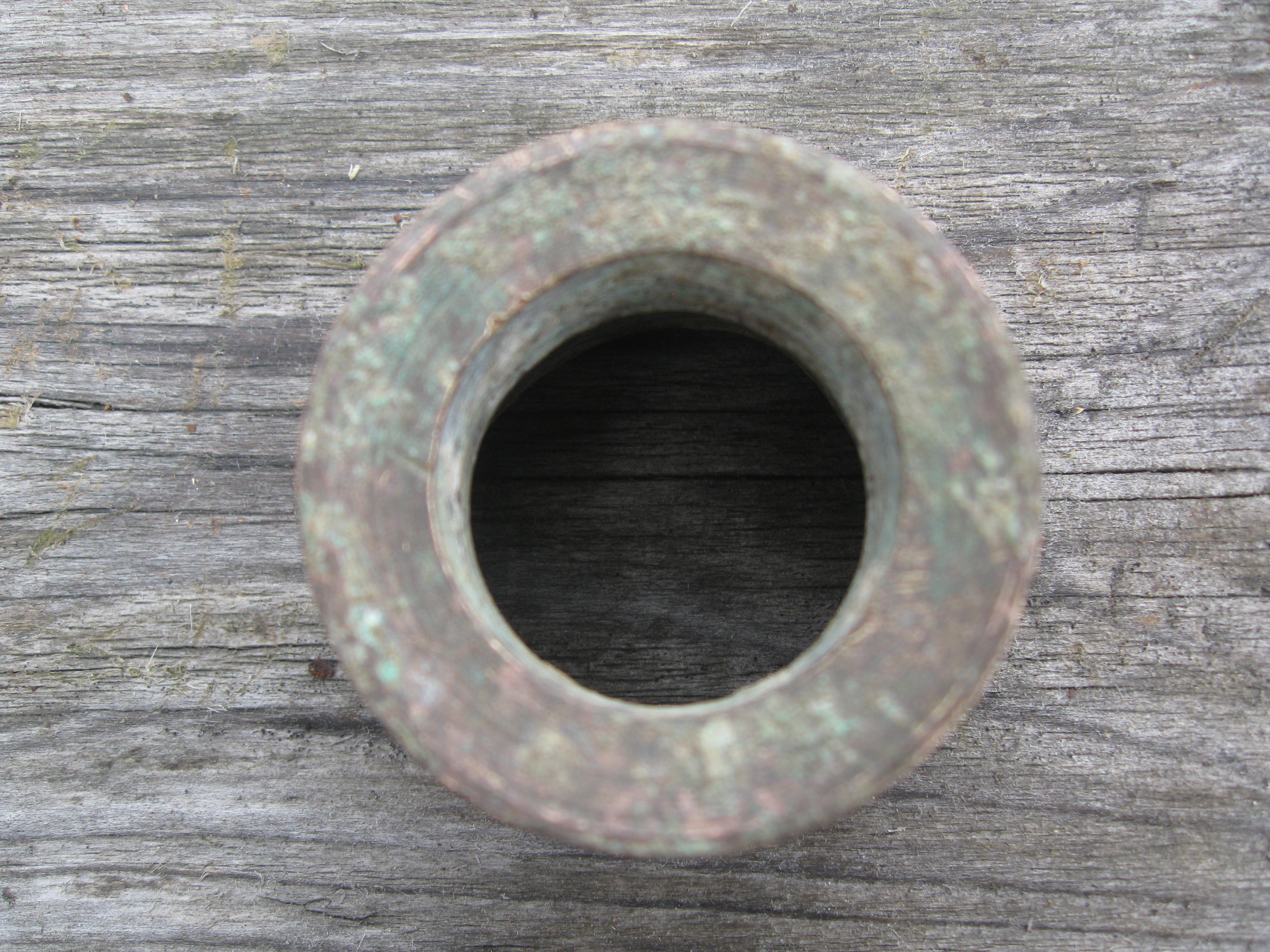

Опубликовано: 4 декабря, 2021 В 03.12.2021 в 19:10, Алекс21 сказал: А в остальном - пожелание автору темы успехов в поиске в районе находки ролика! Без новых находок эта тема- не более как дискуссия. Рядом где лежал ролик нашел еще две бронзовых детали. Только вот не знаю они авиационные или нет?Вот они... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

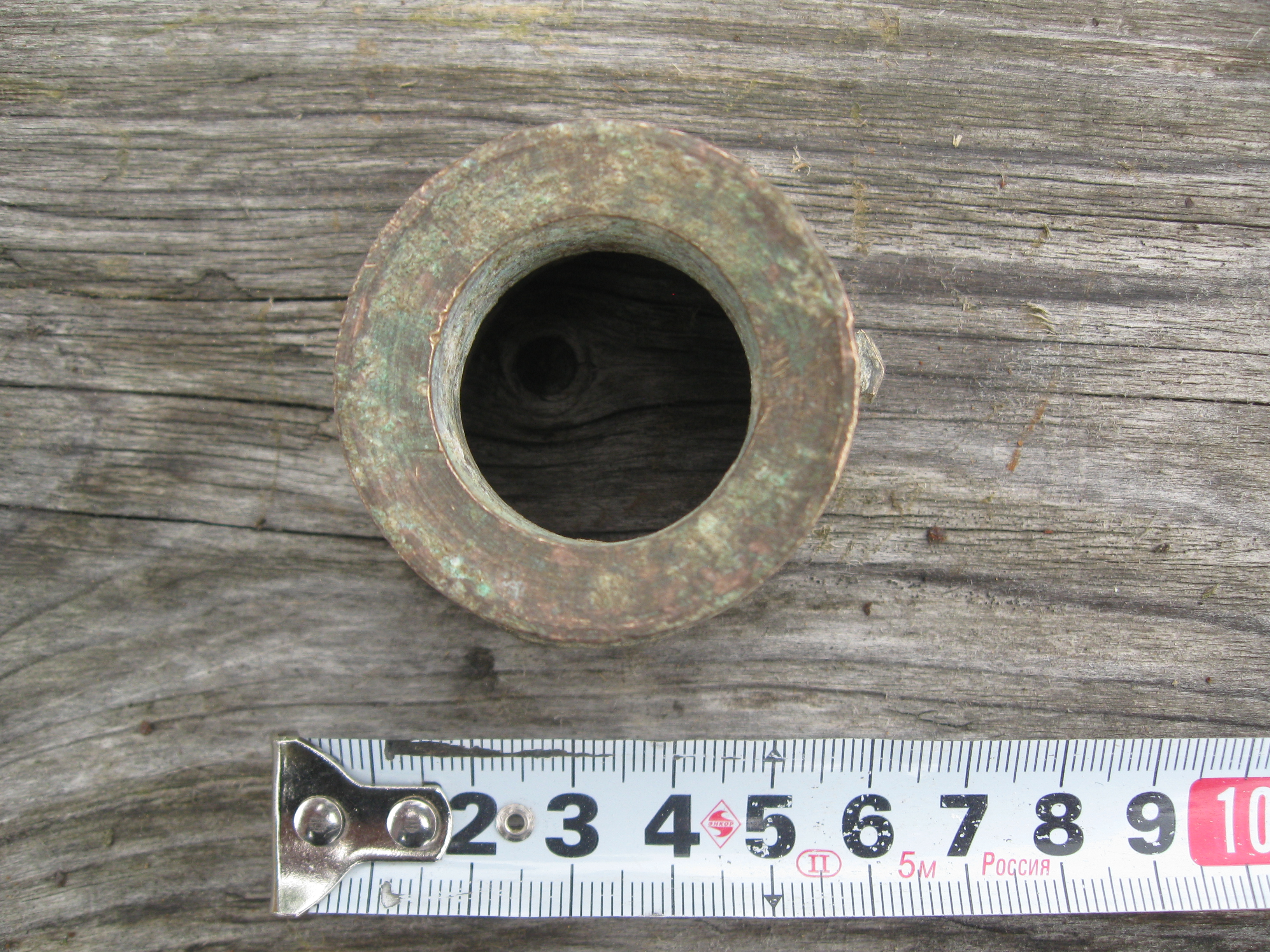

Опубликовано: 4 декабря, 2021 Вторая... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
