Ил-2 с.Батрацкая дача.(Лес)Шебекинский р-н

[sargon 57]

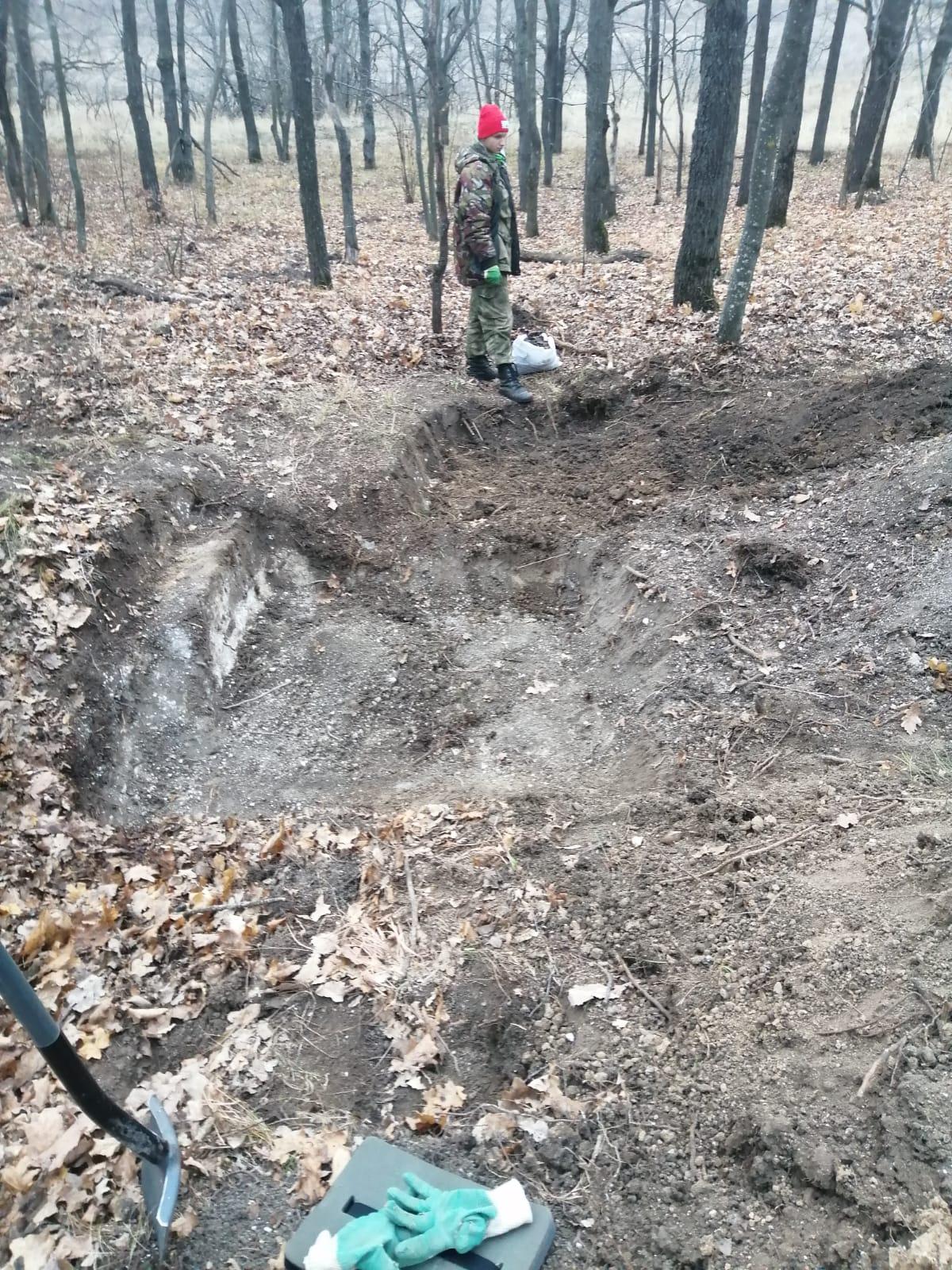

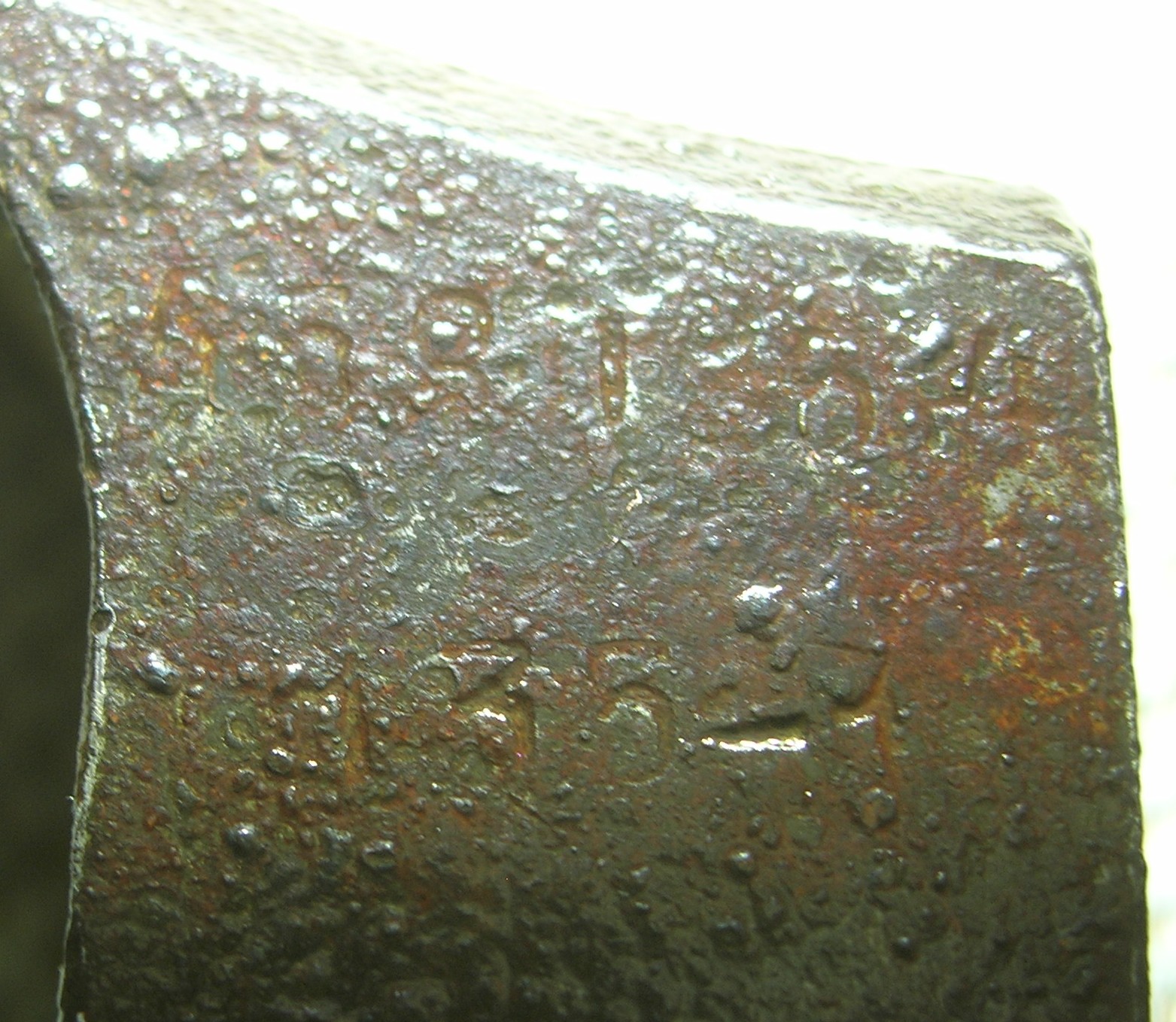

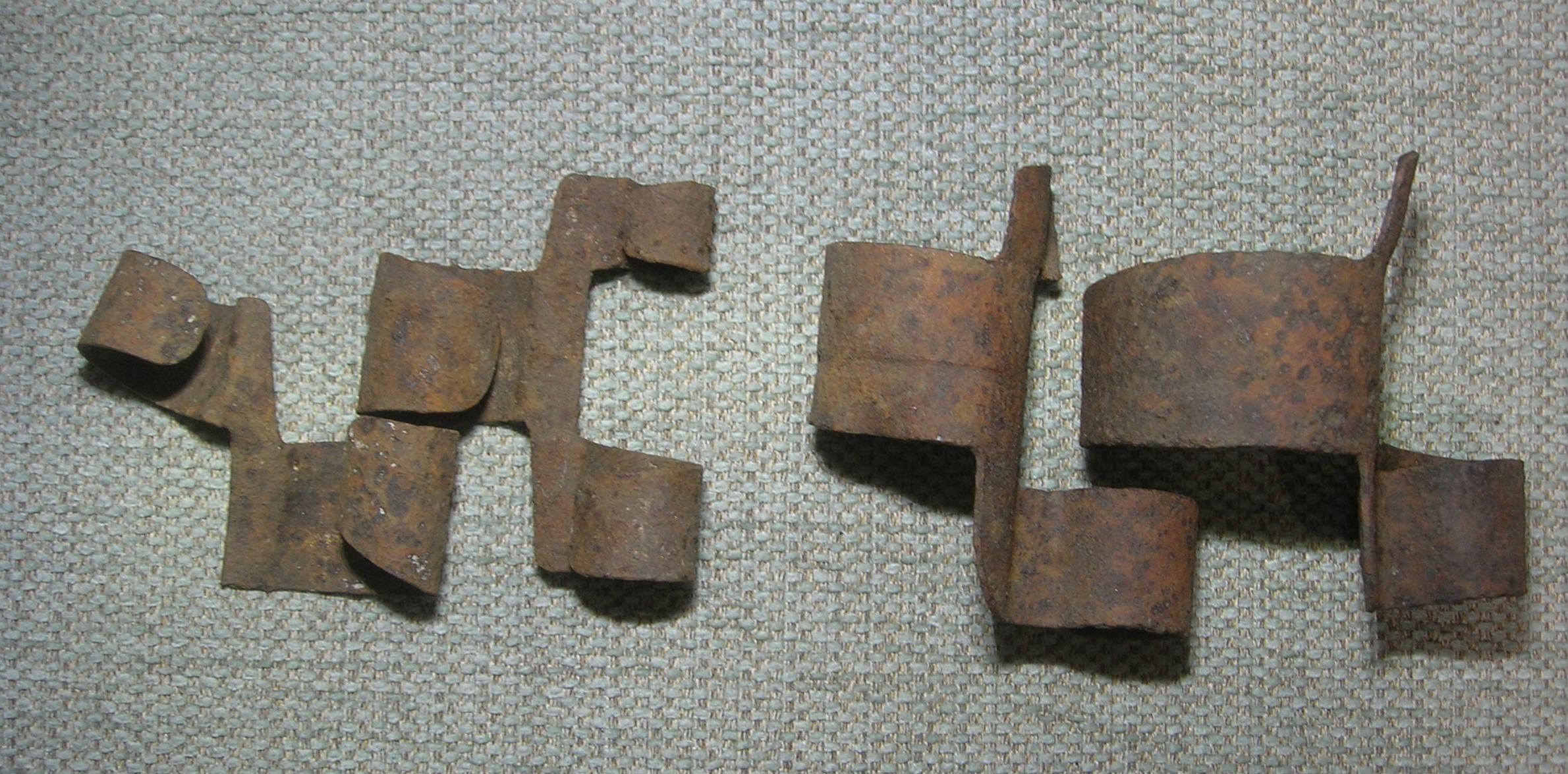

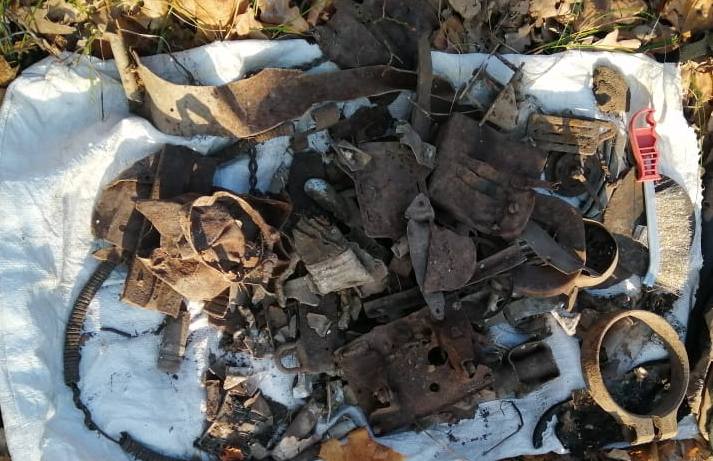

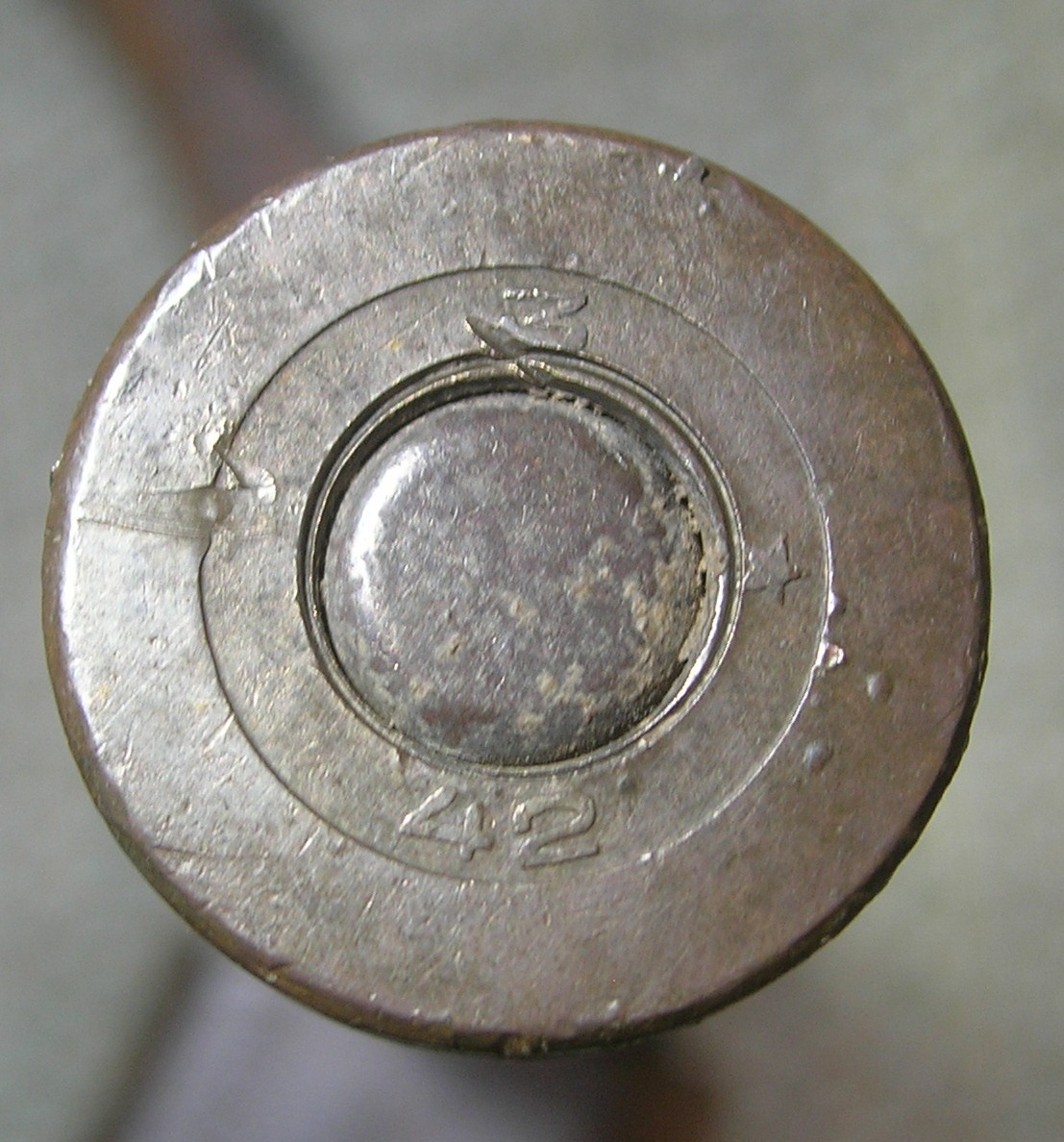

Доброго вечера!Сегодня провели разведку на МП самолета,была обнаружена воронка,рядом подсобрали фрагменты с дюраля и метала,в районе воронки обнаружили подошву от обуви.Из БК найдены звенья ленты от ВЯ-23,УБ и ШКАС,УБ-42 года.так же шильда от самолетного переговорного устройства,завод №197,устройство № 87 04,Обнаружен обруч с номерами 45812(9)54 и 135-1 .Ил-2 на карте рядом с отметкой 207.9.дополнительно прописал цифры на фото обруча,№ 4581254 является ли номером двигателя?

[Бортстрелок 747]

29 минут назад, sargon сказал:

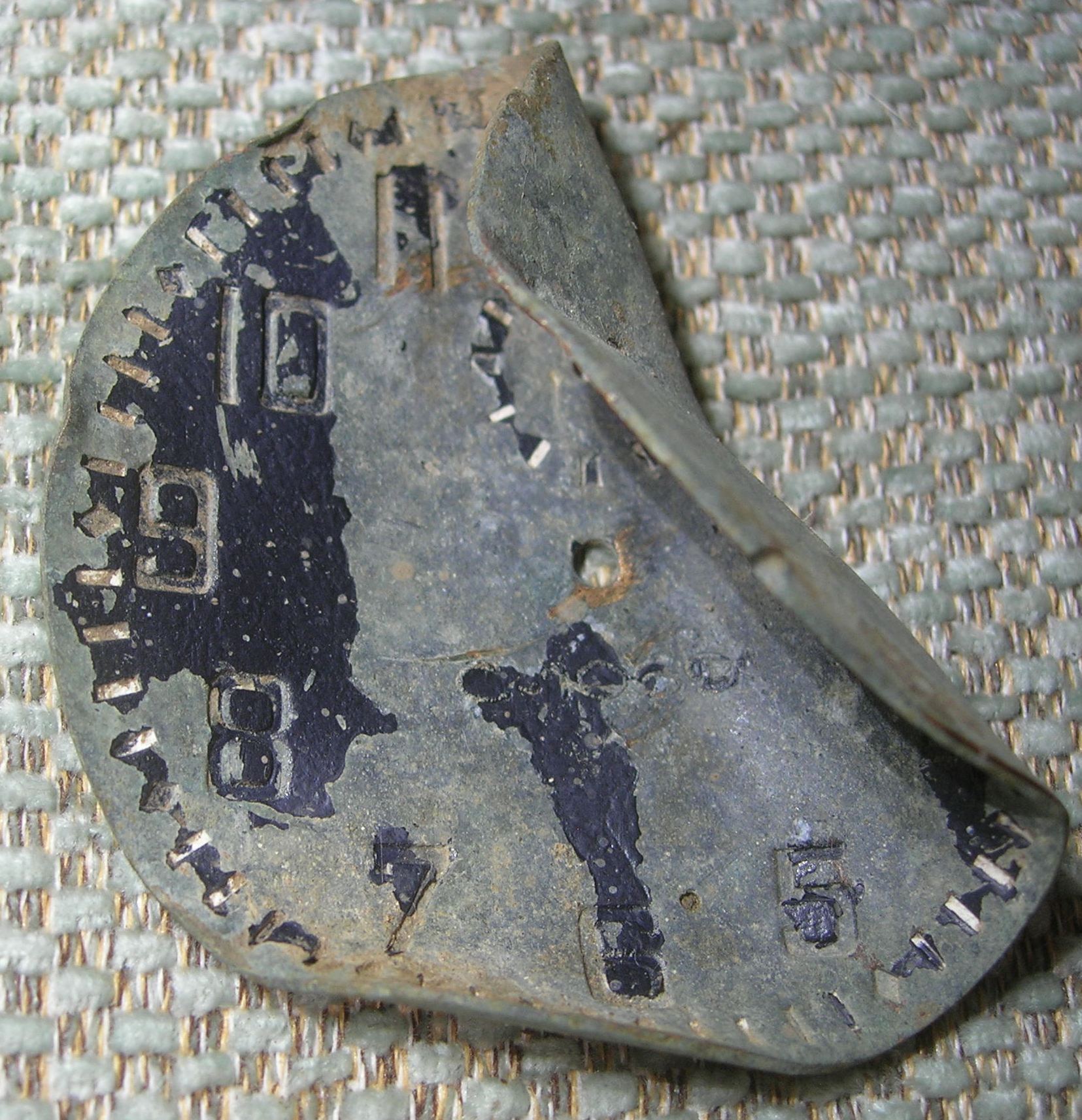

@sargon , на верхнем из "процитированных" мной Ваших снимках - циферблат от двухстрелочного барометрического высотомера дистанционного "семейства" ВД.

На нижнем - как Вы сами написали выше, "шильда от самолетного переговорного устройства,завод №197,устройство № 87 04". Немного дополню Вас тем, что данное устройство (модели "СПУФ-2") было произведено в 1940 году на Заводе № 197 имени В.И,Ленина 7-го Главного управления Народного Комиссариата Авиационной промышленности Союза ССР в городе Горький (ныне - Нижегородский Телевизионный Завод имени В.И.Ленина (ПАО "НИТЕЛ"), город Нижний Новгород).



[sargon 57]

@Бортстрелок Спасибо за дополнение,

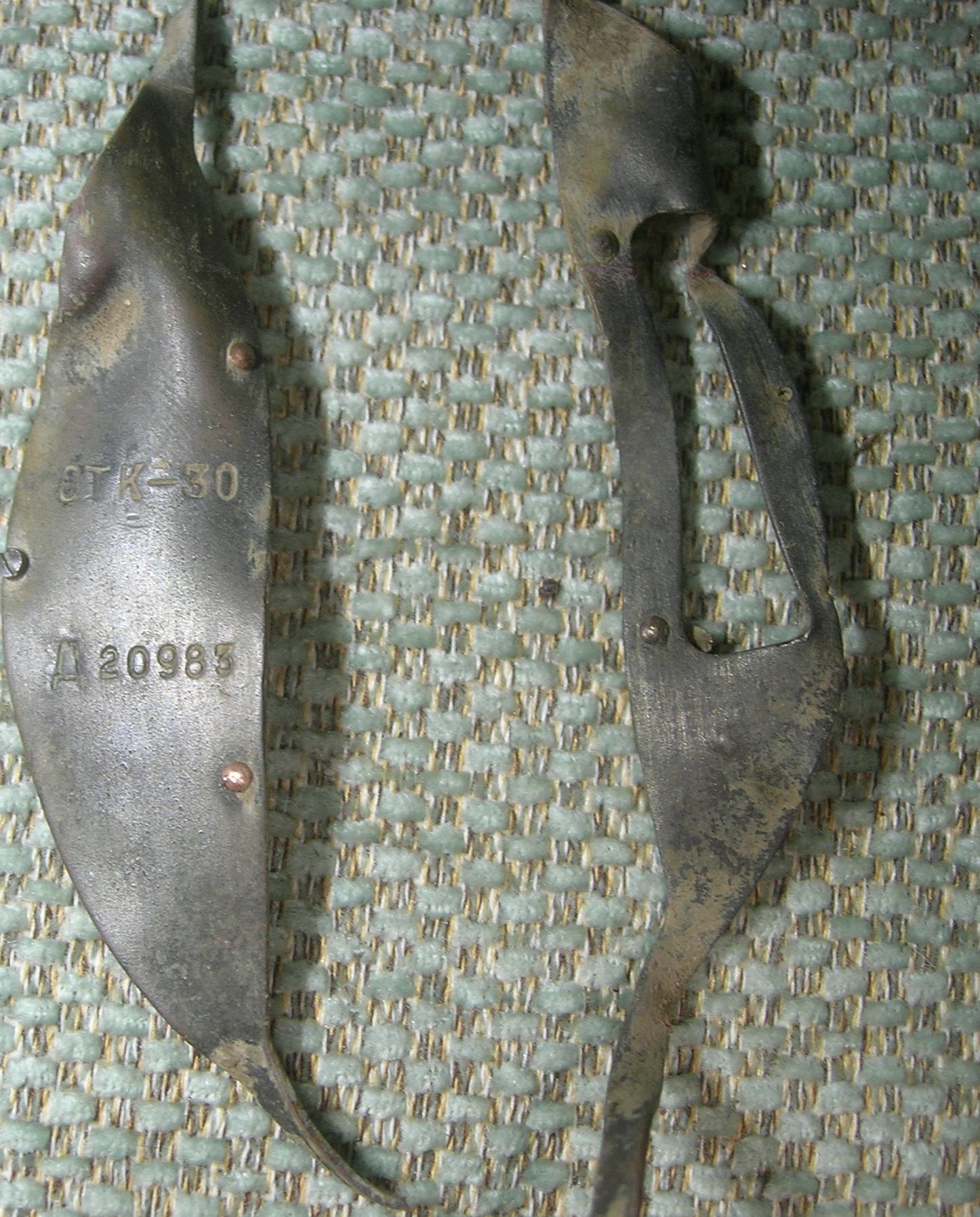

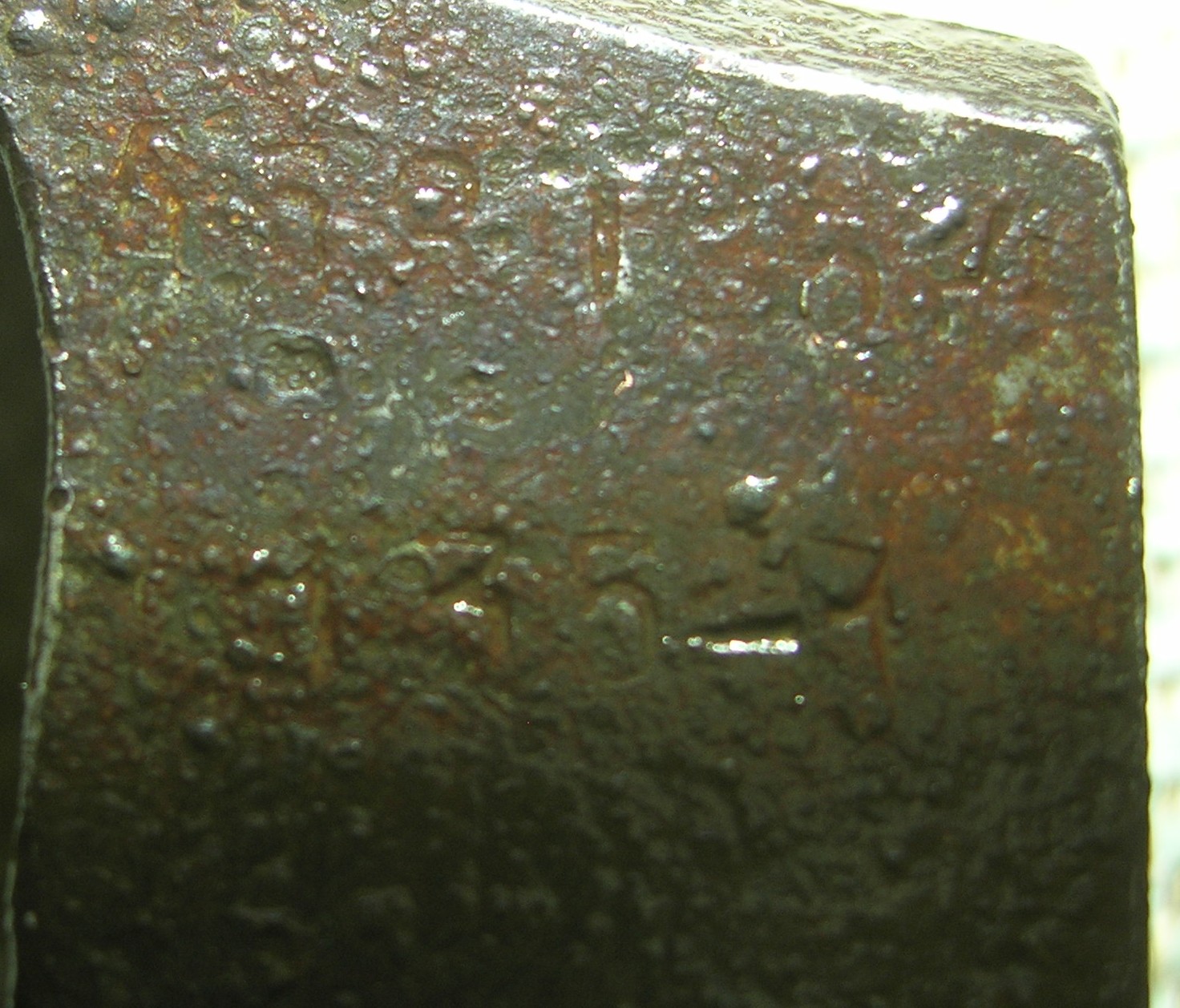

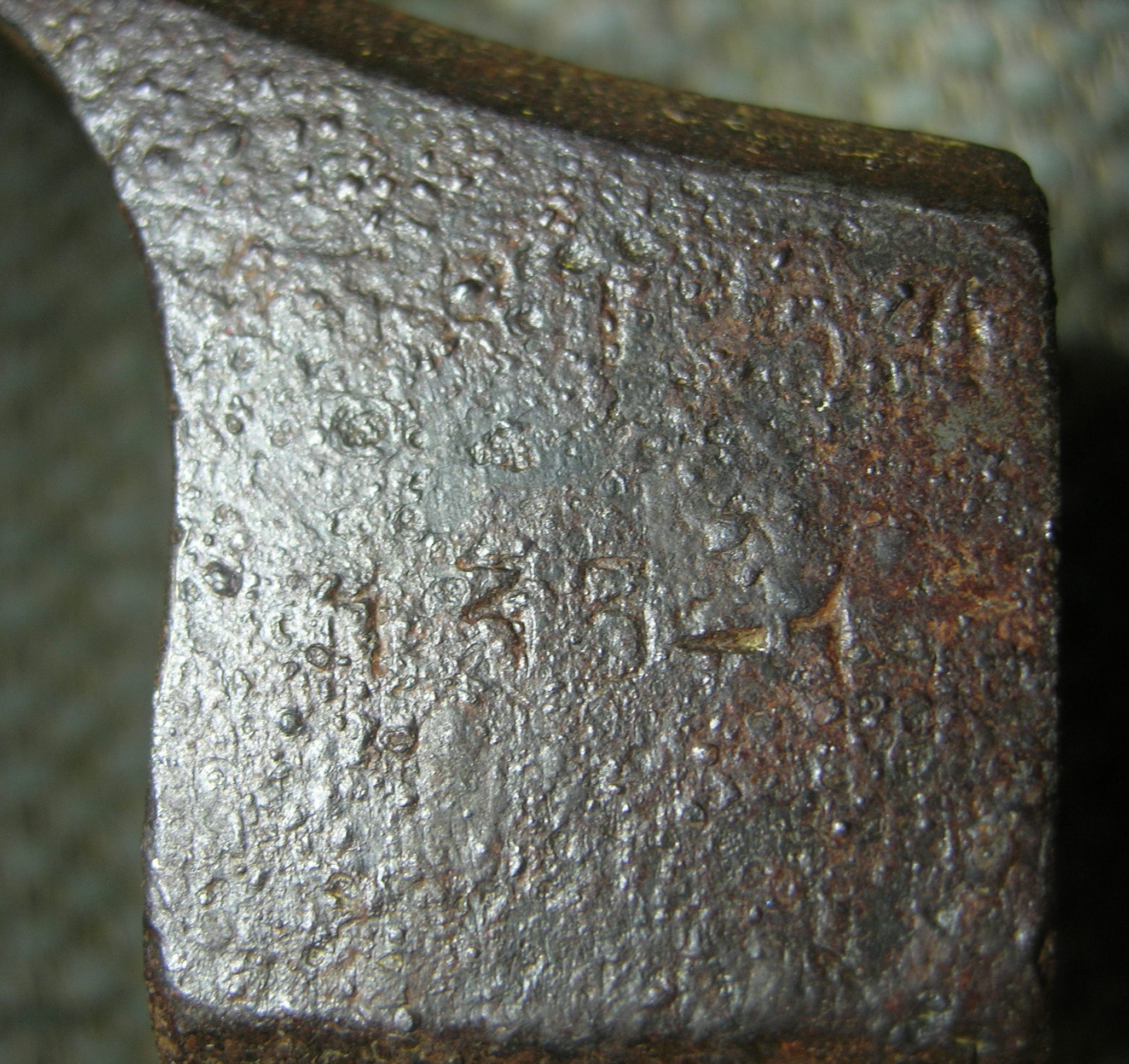

Дополню еще фото обруча с номером,чуток получше получилось сделать фото,чтоб передать  прочеканку № 4581254,похож на номер с завода №30

[авиатор 840]

14 минуты назад, sargon сказал:



Дополню еще фото обруча с номером,чуток получше получилось сделать фото,чтоб передать  прочеканку № 4581254,похож на номер с завода №30



Действительно  похоже  на  номер  мотора  завода  № 45.

Но  это  я  так  понимаю  хомут  с  лопасти  винта,  там  вроде  не  должно  быть  номера  мотора.

[sargon 57]

@авиатор Спасибо за информацию,если хомут винта находится за пределами воронки,делается вывод,что допонительные номерные детали в воронке,так же и редуктор обнаружить не получиться

[AgafonovE 382]

По клеймам - машина завода № 1

[sargon 57]

@AgafonovE Спасибо,на хомуте винта получается номера технологические?

[AgafonovE 382]

8 минут назад, sargon сказал:

@AgafonovE Спасибо,на хомуте винта получается номера технологические?

Вероятно, т.к. самые первые моторы завода № 45 вышли в серии 83, то есть менее, чем № 4583хх встретить мотор этого завода невозможно.

Может номер винта такой?

Изменено 7 ноября, 2021 пользователем AgafonovE

[sargon 57]

Понятно,будем дальше зачистку местности делать ,поищем номерные фрагменты самолета

[linnet 2489]

1 час назад, Бортстрелок сказал:

СПУФ-2") было произведено в 1940 году

Там в конце больше на "Тройку" похоже. 1943?

[авиатор 840]

52 минуты назад, sargon сказал:

@авиатор Спасибо за информацию,если хомут винта находится за пределами воронки,делается вывод,что допонительные номерные детали в воронке,так же и редуктор обнаружить не получиться

Хомут  могло  сорвать,  когда  отломилась  при  ударе  лопасть,  а  остальное  все  в  воронке.

[sargon 57]

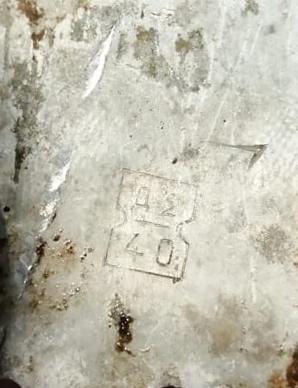

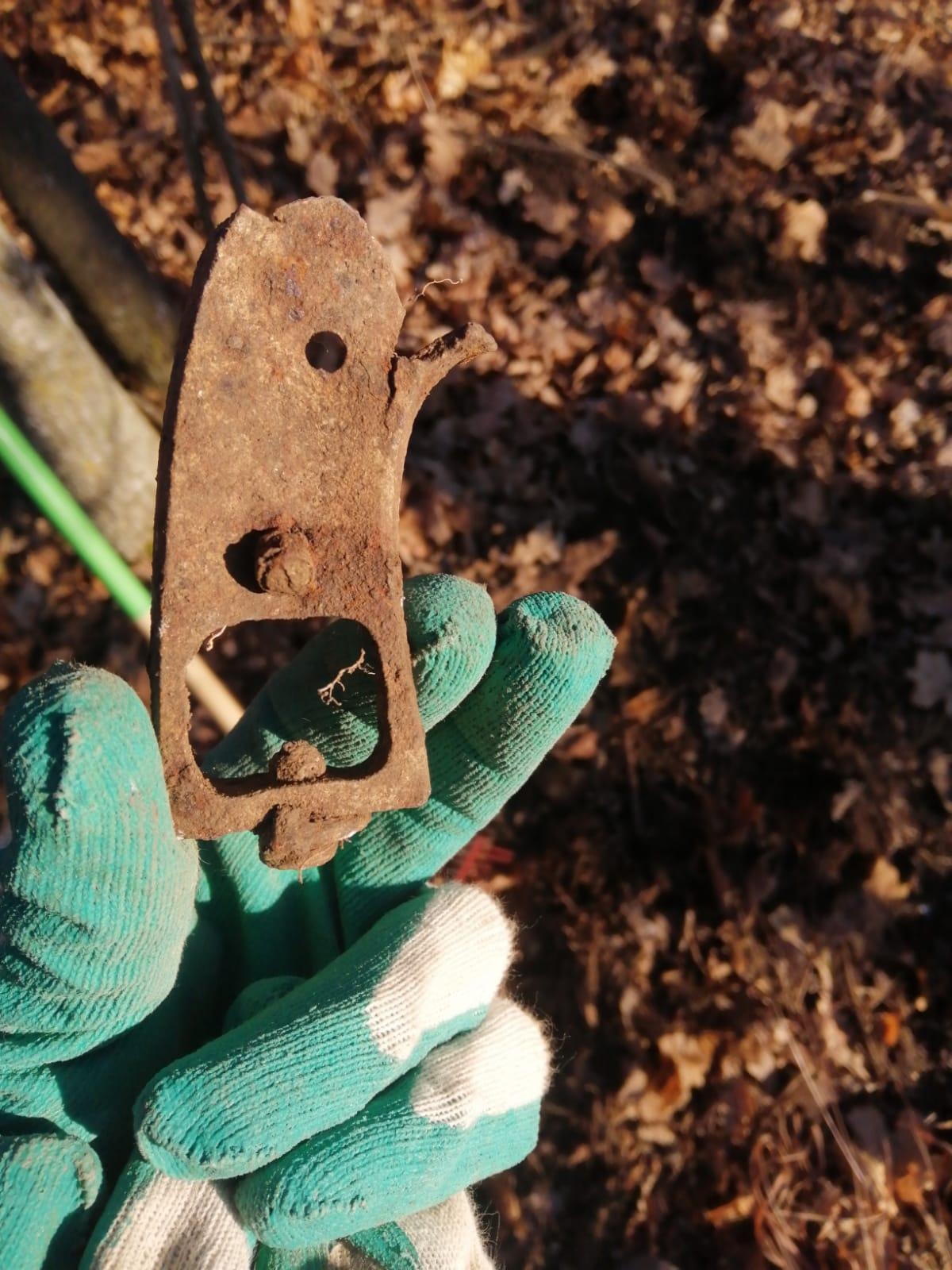

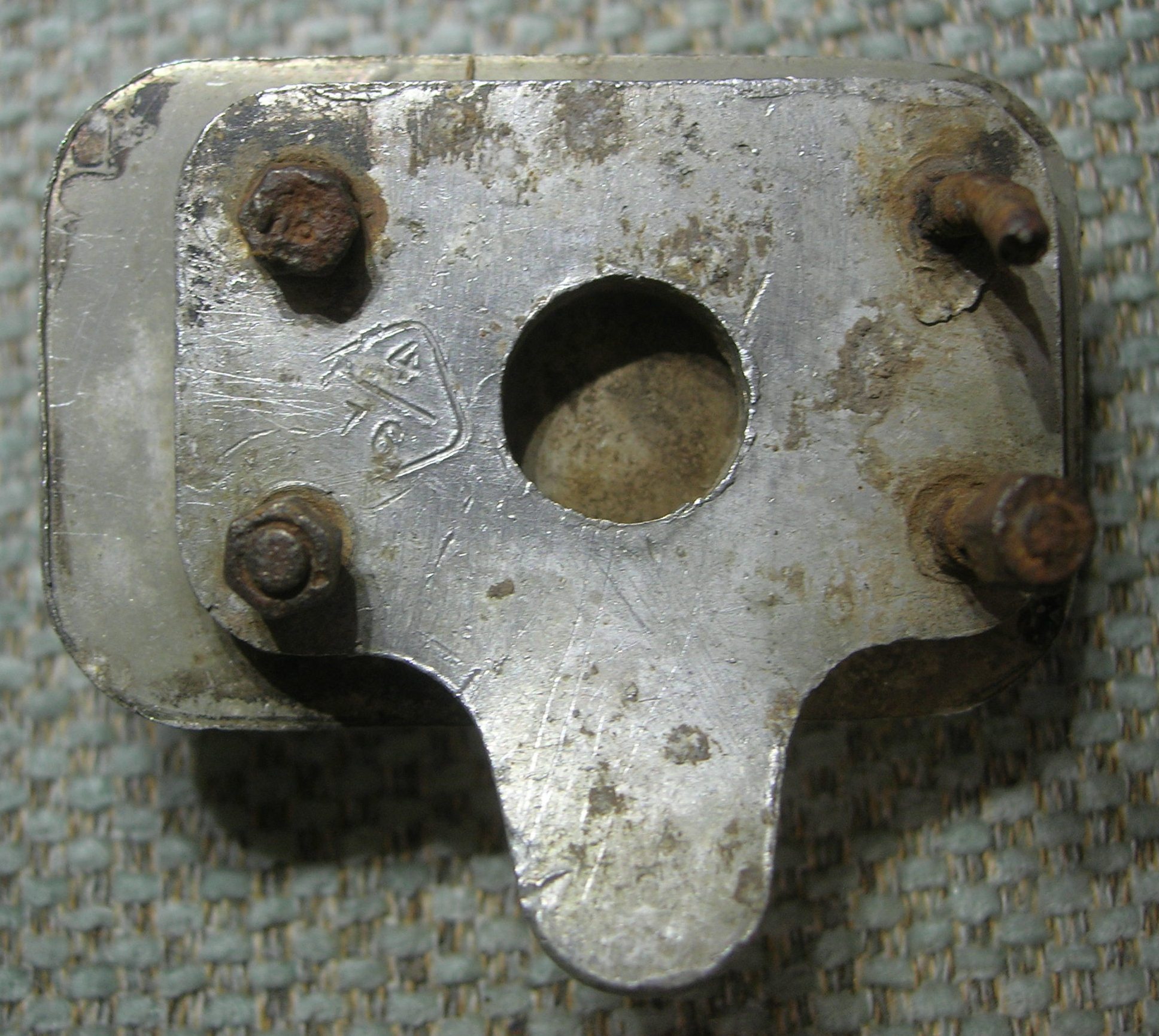

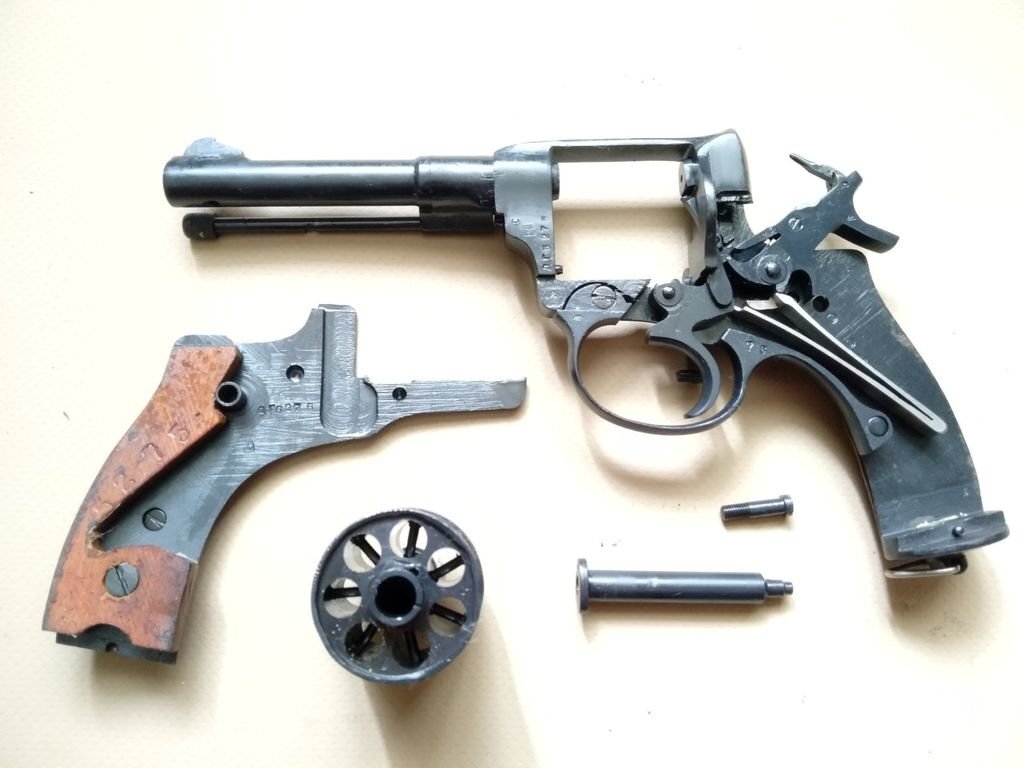

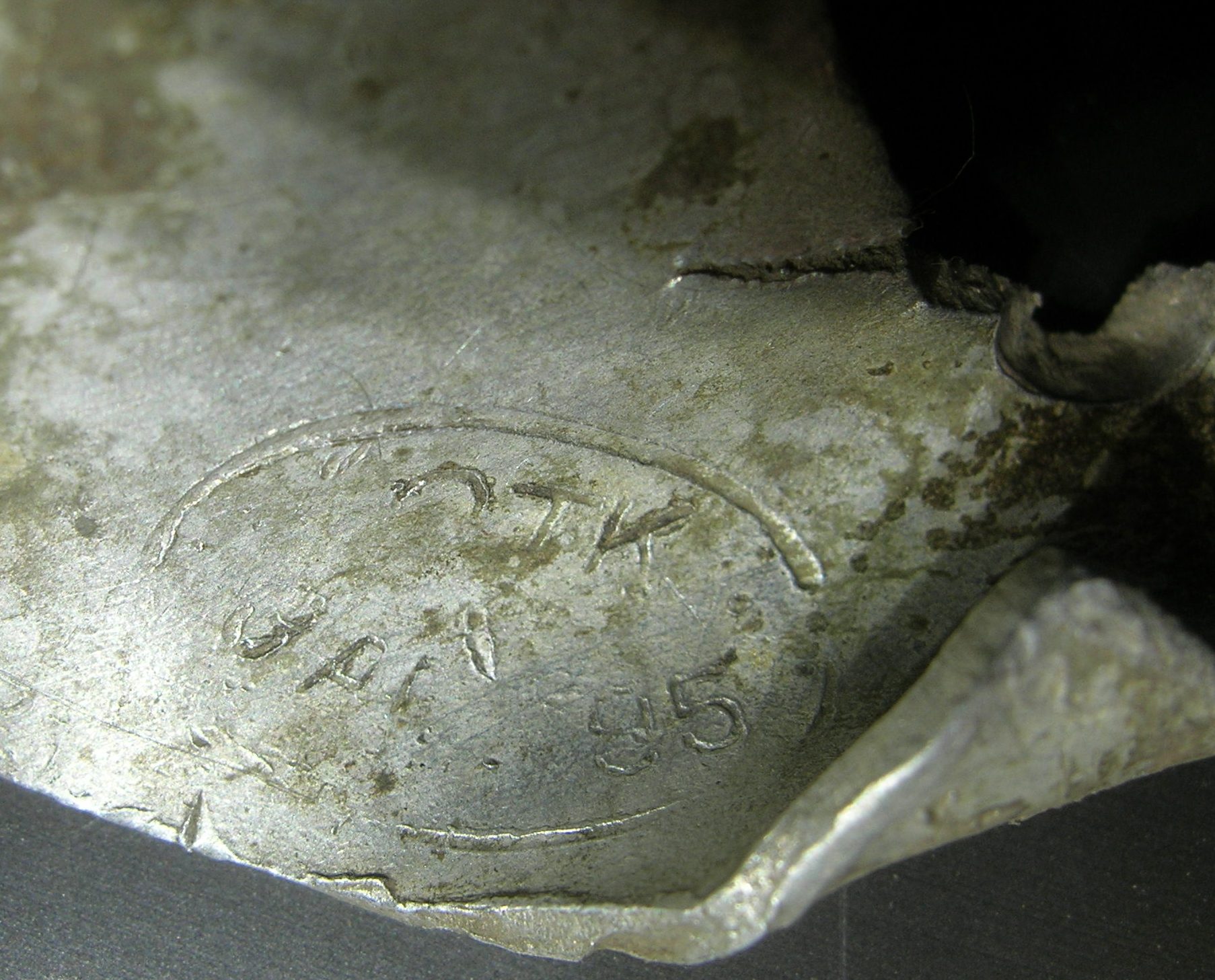

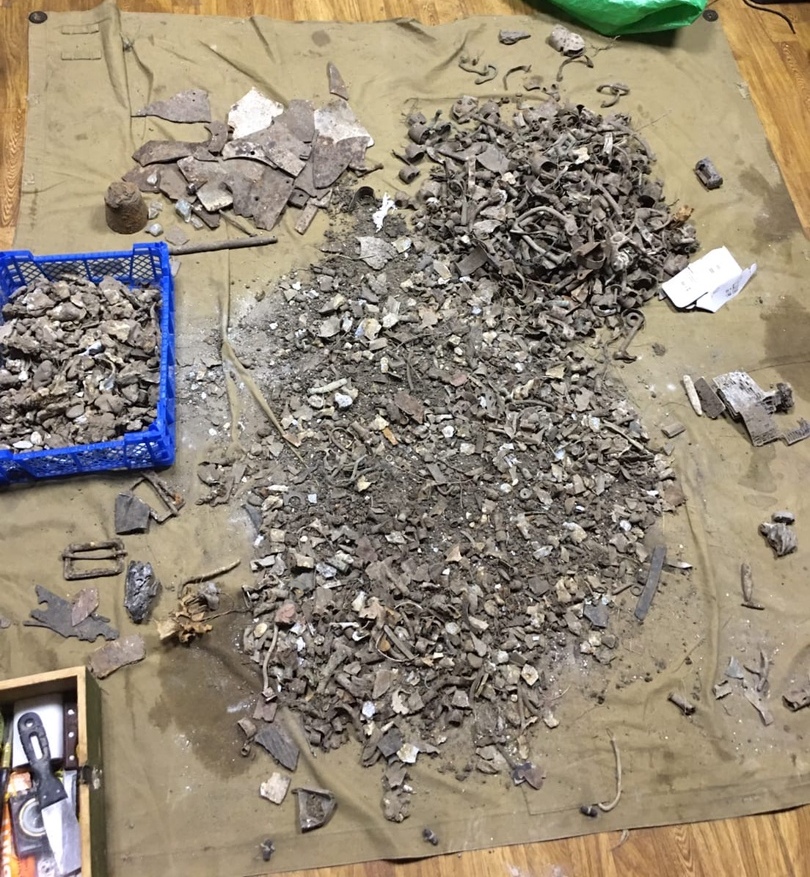

Доброго вечера!Продолжили раскоп МП самолета,перебрали,просеяли все вокруг воронки,помогали курсанты ЮнАрмейцы,дюраль в основном мелкий,номерных деталей нет.попался фланец с номером Д 734 и чекуха ОТК Завод 95,так же  рукоять от Нагана,Проверили воронку на наличие металла магнитометром,отсутствует.был найден один фрагмент кости,

[авиатор 840]

Это  не  Наган,  а  ракетница  ОСП-30.

[sargon 57]

Понял,Спасибо!

[Бортстрелок 747]

1 час назад, sargon сказал:

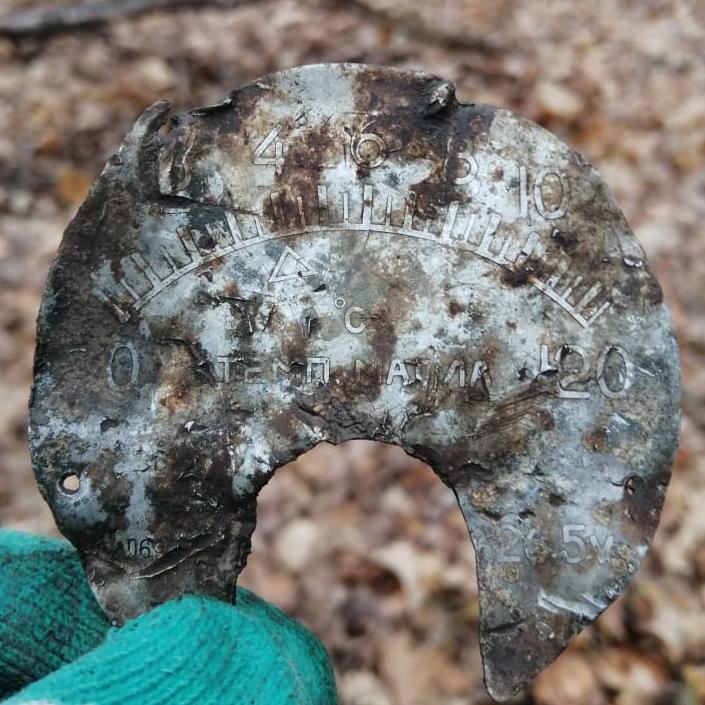

@sargon , на этом Вашем снимке справа - круглая шкала-циферблат от одного из однострелочных манометров авиационных "семейства" МА.

[linnet 2489]

Внизу промойте (ниже большого отверстия), вероятно будет серийный номер "ракетницы".

[пеновский 345]

3 часа назад, linnet сказал:

Внизу промойте (ниже большого отверстия), вероятно будет серийный номер "ракетницы".

Не встречал про Ил-2, но в списании У-2 номера ракетниц попадались.

[linnet 2489]

Плюс по номеру можно определить месяц и год выпуска ракетницы.

[RCAV 120]

В 07.11.2021 в 22:37, Бортстрелок сказал:

@sargon , на верхнем из "процитированных" мной Ваших снимках - циферблат от двухстрелочного барометрического высотомера дистанционного "семейства" ВД.



Здесь Вы ошибаетесь, коллега. Это циферблат часов АЧО. У ВД(высотомер дистанционный двухстрелочный) несколько другой набор циферблатов. С уважением!

[RCAV 120]

Только странно, что на Ил-2 были установлены часы такого типа, обычно устанавливали АВР. Может на Илах ранних выпусков такие устанавливали.

[kirche 1052]

1 час назад, RCAV сказал:

Только странно, что на Ил-2 были установлены часы такого типа, обычно устанавливали АВР. Может на Илах ранних выпусков такие устанавливали.

Часы АВР ставились у пилота с самого начала выпуска. Тут двухместная машина не ранее 1943 года - Завод №1 и гильзы ВЯ и УБТ.

А вот часы АЧО точно ставились на Ил-2КР в задней кабине (сверху-справа).

[RCAV 120]

14 минуты назад, kirche сказал:

А вот часы АЧО точно ставились на Ил-2КР в задней кабине (сверху-справа).

Отличная информация, спасибо!

[Бортстрелок 747]

5 часов назад, RCAV сказал:

Здесь Вы ошибаетесь, коллега. Это циферблат часов АЧО. У ВД(высотомер дистанционный двухстрелочный) несколько другой набор циферблатов. С уважением!

@RCAV , Согласен с Вами, спасибо за эту корректировку!

[Алекс21 1947]

14 часа назад, linnet сказал:

Внизу промойте (ниже большого отверстия), вероятно будет серийный номер "ракетницы".

Совершенно верно, Борис, есть здесь номер.

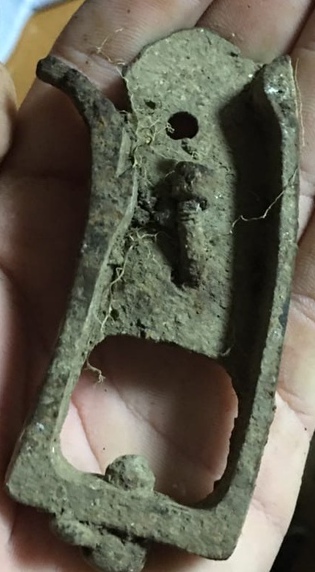

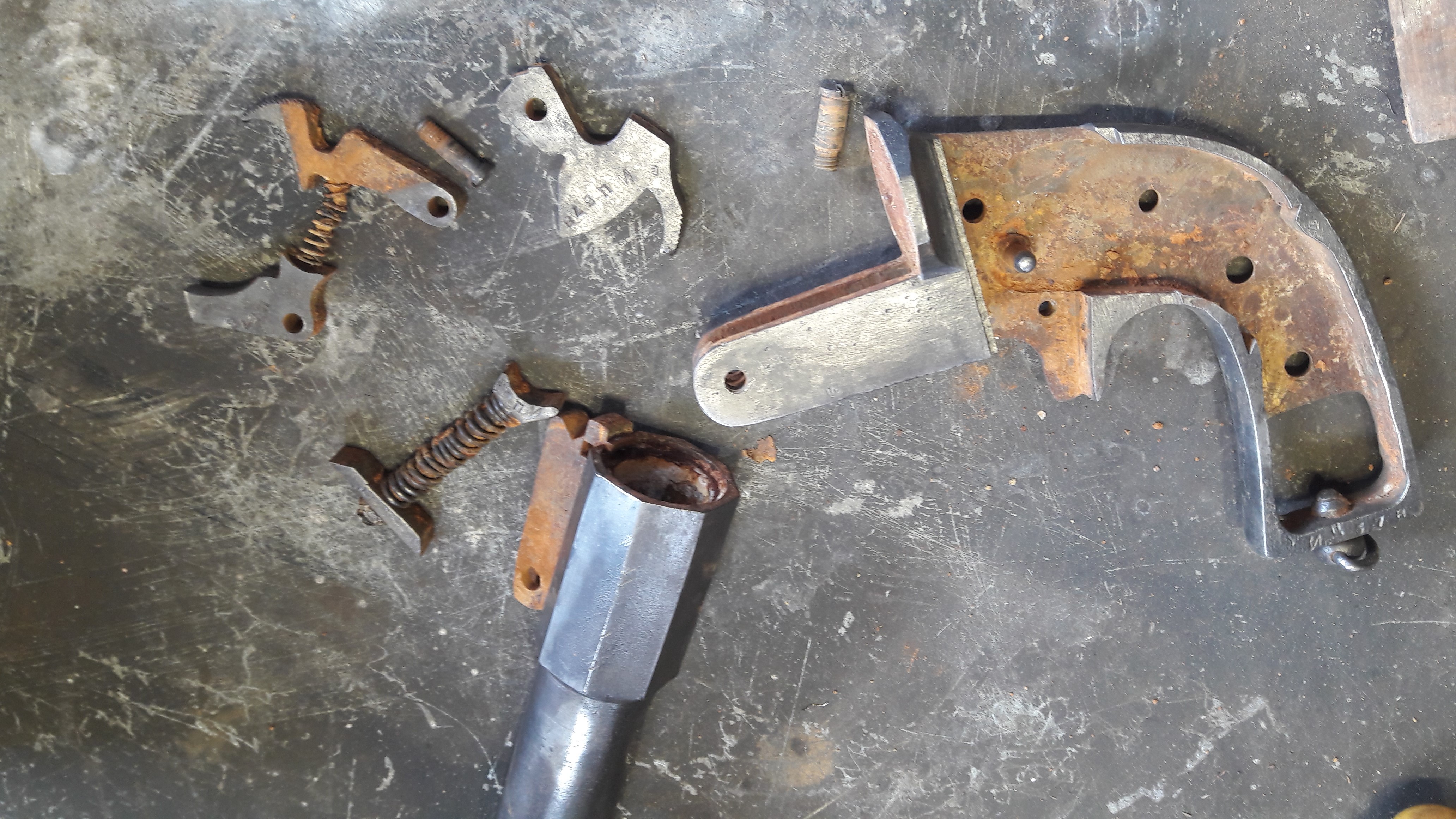

Вот такая же  с Ил-2

[sargon 57]

В 17.11.2021 в 04:10, linnet сказал:

Внизу промойте (ниже большого отверстия), вероятно будет серийный номер "ракетницы".

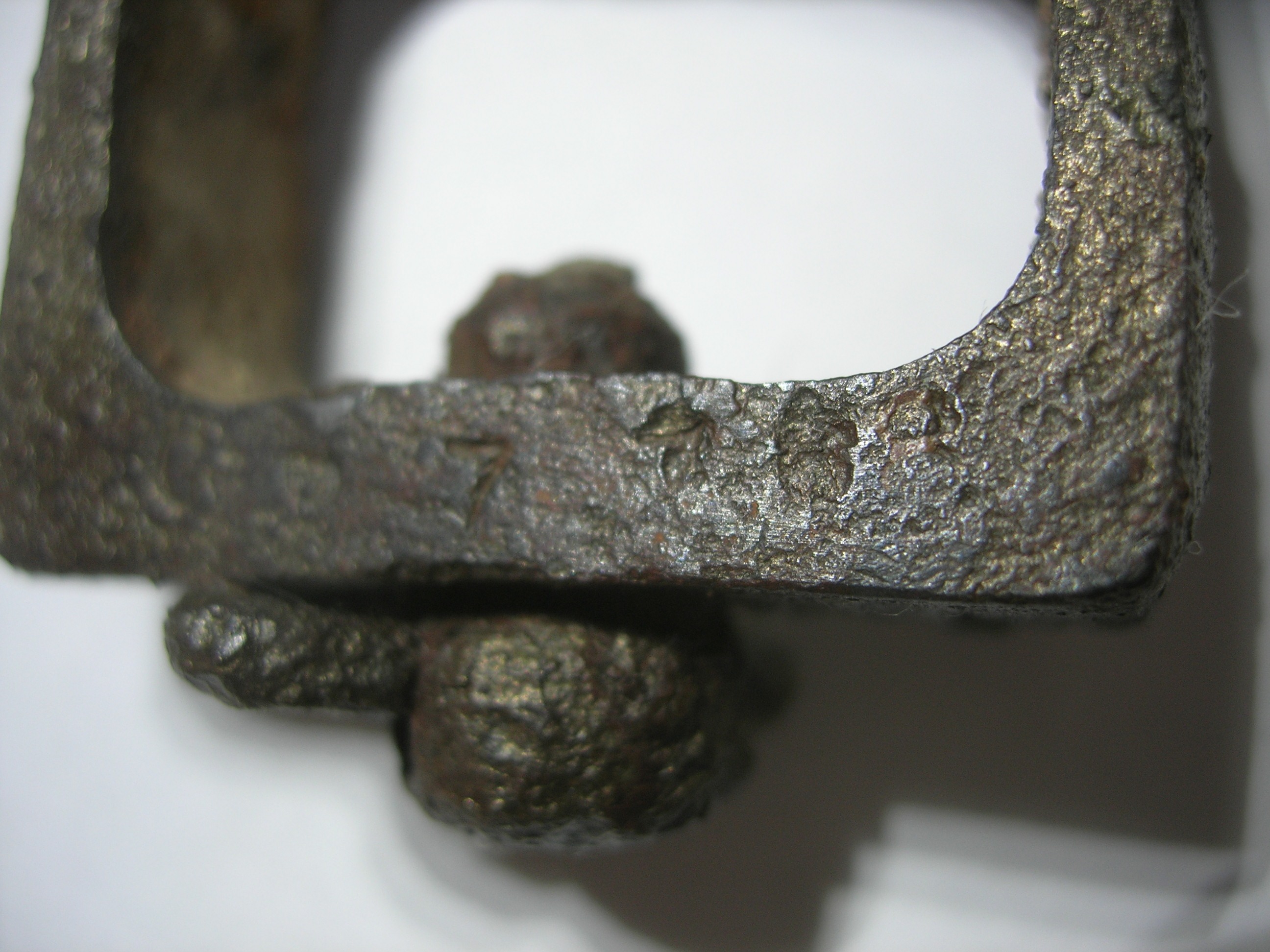

Получилось отчистить,номер СР 778

[sargon 57]

@авиатор @Бортстрелок @linnet @RCAV @kirche @Алекс21 @пеновский @AgafonovE Спасибо за предоставленную информацию и интерес к теме!

[sargon 57]

В 17.11.2021 в 11:20, kirche сказал:

Часы АВР ставились у пилота с самого начала выпуска. Тут двухместная машина не ранее 1943 года - Завод №1 и гильзы ВЯ и УБТ.

А вот часы АЧО точно ставились на Ил-2КР в задней кабине (сверху-справа).

Спасибо за полезную интересную информацию,получается нами найден Ил-2КР-двухместный корректировщик и артиллерийский разведчик? Мысль приходила когда шильду обнаружили от самолетного переговорного устройства .что это Ил-2КР,не стал озвучивать

[linnet 2489]

3 часа назад, sargon сказал:

Получилось отчистить,номер СР 778

Ракетница, выпуск января 1943 года.

[sargon 57]

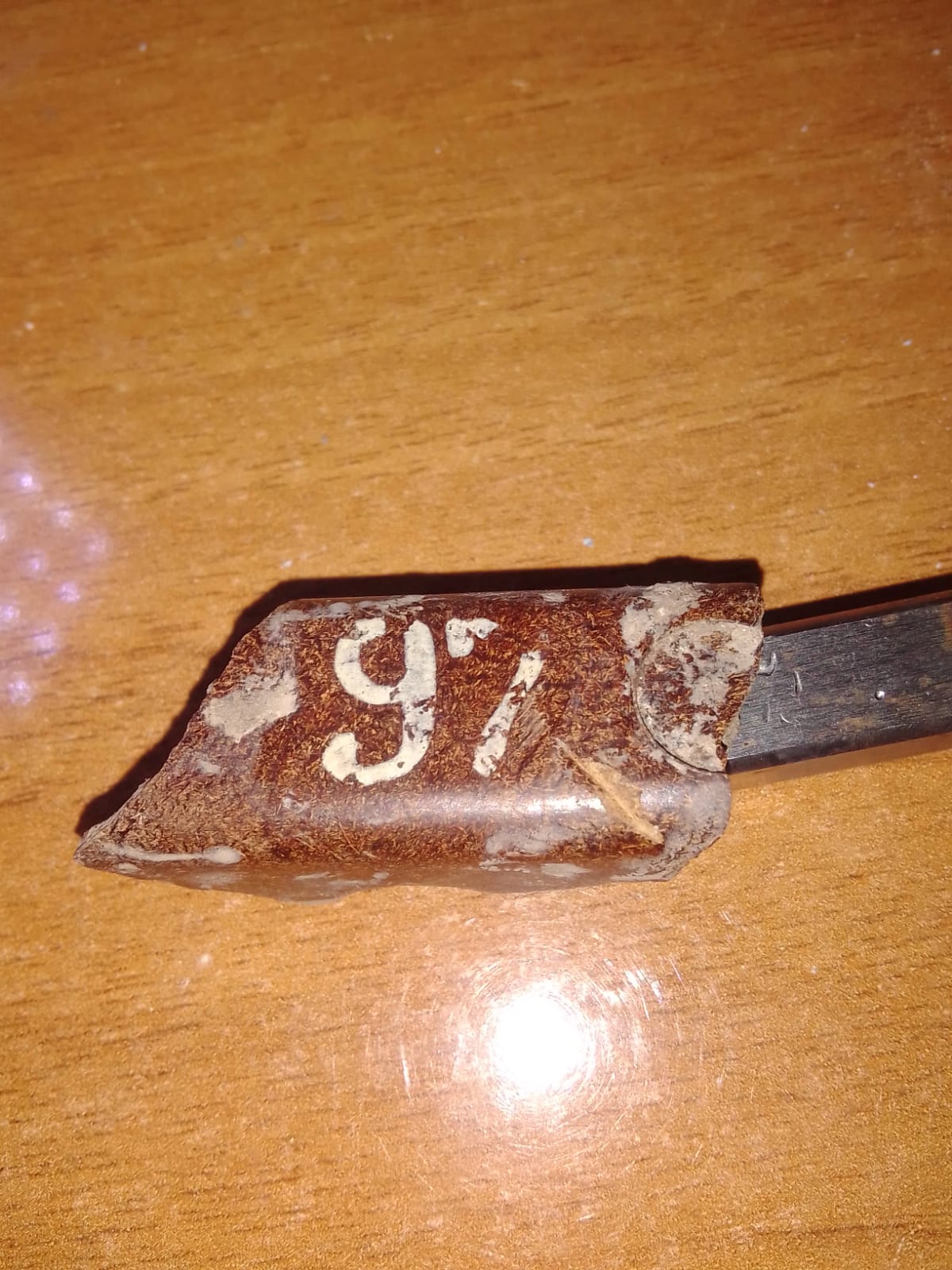

Сегодня нашелся часть номера -97,написан на бакелите



[Alekcandr-31 67]

@linnet Борис ,подскажи , Ракетница  помимо личного оружия  летного состава входила в  номерной атестат ,озаглавлен так :

Отделение боепитания Материально Технической Обеспечения полка ....(прим.Выдавался летчику на личное оружие с указанием данных )  в архивах сохранились экземпляры аттестатов? Либо акты списания оружия в связи с Н.Б.З.

Для примера :

Изменено 19 ноября, 2021 пользователем Alekcandr-31
