nex92

Авимусорная яма.

65 posts in this topic

Приветствую! Получилось попасть на аэродром и немного докапывать за металоломщиками яму с авиажелезом(и не только).
Аэродром существовал с начала 20х по 1994год и окончательно закончился в 2004м.

В послевоенное время служил базой хранения и утилизации поршневой авиации.









0

Share this post


Link to post
Share on other sites

Части силового набора предположительно харрикейн.
Интересный патрубок (сильно замороченый) жаль что немного деформирован.






0

Share this post


Link to post
Share on other sites

Броня?

На прямоугольно с обратной стороны была приклепана полоска дюраля,полностью растворилась.





0

Share this post


Link to post
Share on other sites

Закрылок? Цвет зеленый и серый, есть приклепаные усилители из нержавейки.

Фото пока такое чуть позже сделаю более подробные фото.





0

Share this post


Link to post
Share on other sites

Выхлопной патрубок М-105 третий левый цилиндр (Як,ЛаГГ,Пе)?







0

Share this post


Link to post
Share on other sites

Выхлопной патрубок Allison v-1710 (Р-39,63)?








0

Share this post


Link to post
Share on other sites

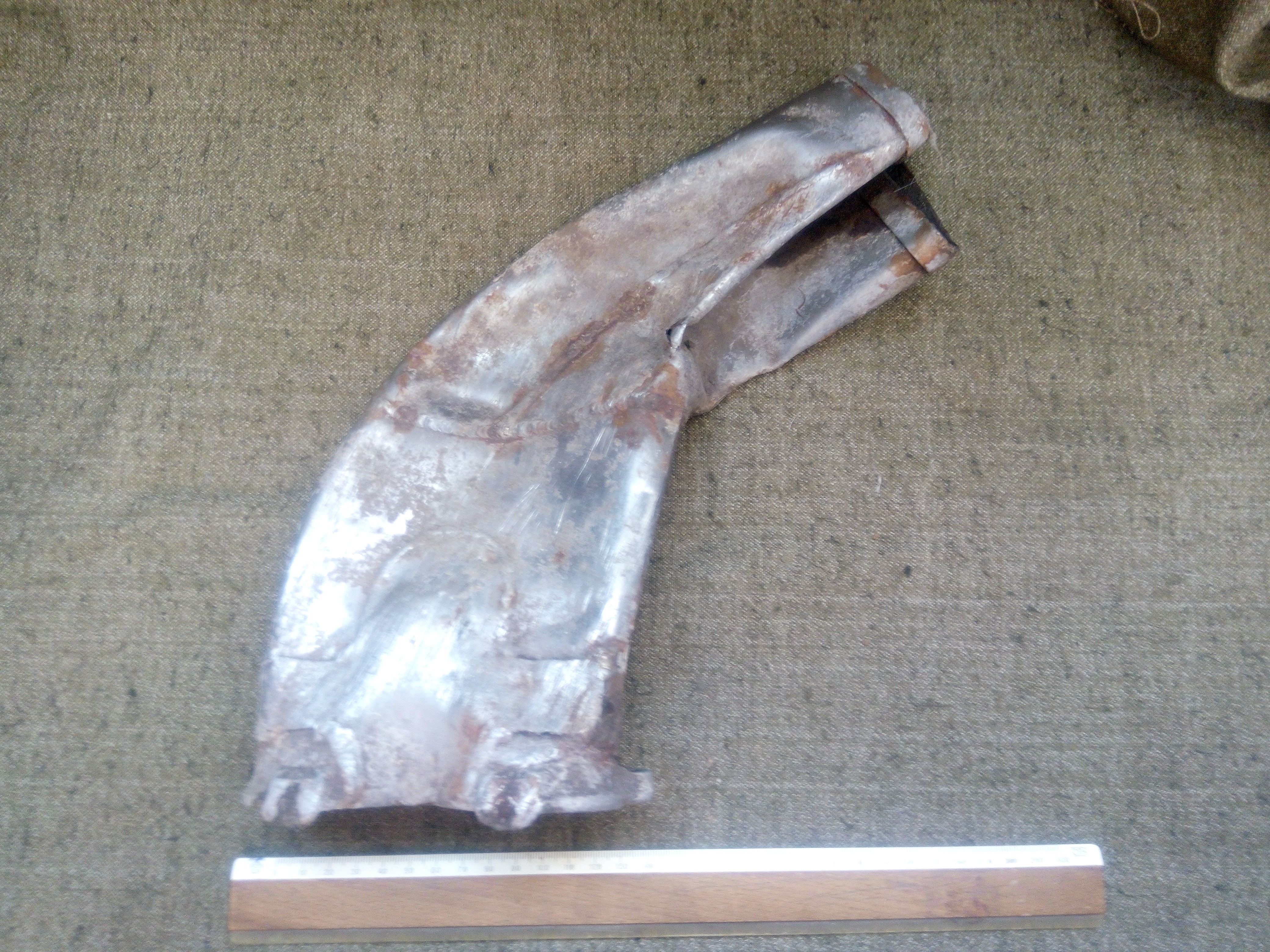

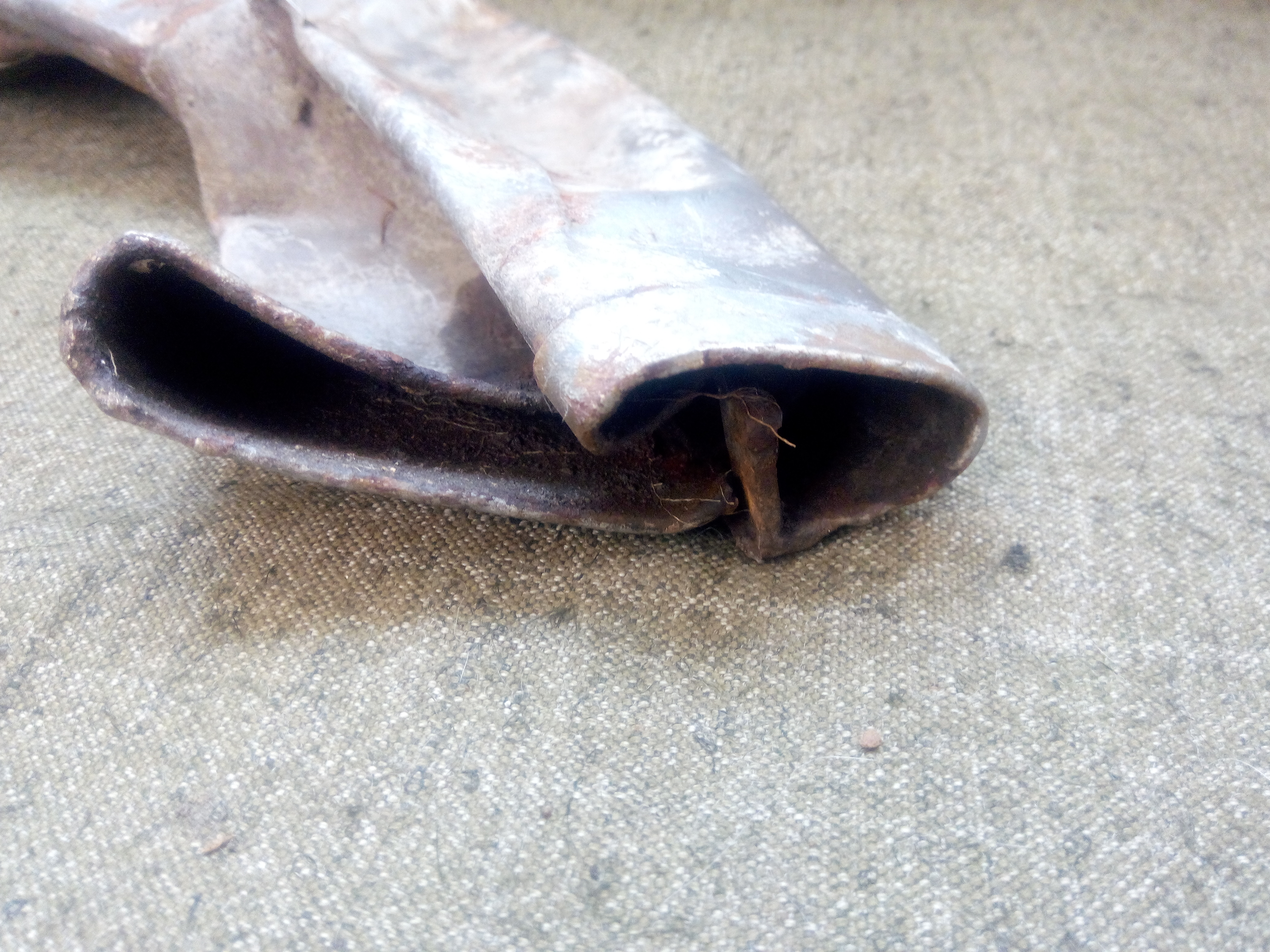

Пострадавший от времени патрубок похоже то же Allison v-1710, флянец полностью идентичен меньшему от чего он? Клейм нет.










0

Share this post


Link to post
Share on other sites

Гайка ступицы винта? Была окрашена в три цвета последний красный потом серый и желтый.








0

Share this post


Link to post
Share on other sites

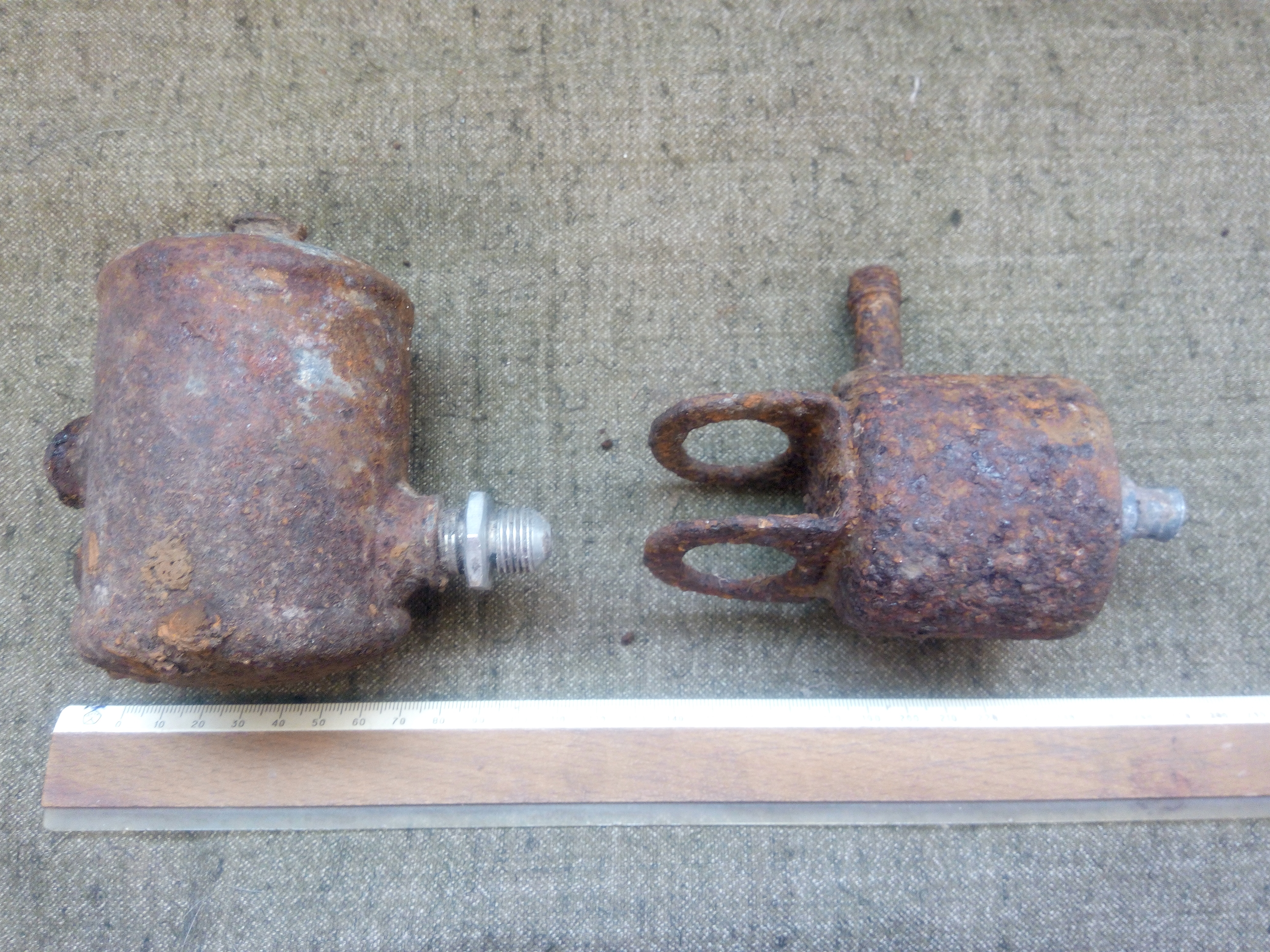

Похоже на детали пневмо или гидросистемы.





0

Share this post


Link to post
Share on other sites

Еще три детали, лючок был окрашен в зеленый-хаки, крышка электроприбора имеет характерное чернильное клеймо, подобное встречал на английских деталях ранее.















0

Share this post


Link to post
Share on other sites

Топливный патрубок? Желтый цвет клейм нет.

Часть механизма с конической шестерней напоминает привод магнето двигателя Pratt Whitney.








0

Share this post


Link to post
Share on other sites

"вилка" это случаем не с радиостанции? Есть кусочек стекла.









0

Share this post


Link to post
Share on other sites
41 минуту назад, nex92 сказал:

Закрылок? Цвет зеленый и серый, есть приклепаные усилители из нержавейки.

Фото пока такое чуть позже сделаю более подробные фото.





Р-39. Съёмная панель в районе выхлопных патрубков. С внутренней стороны мог номер самолёта наносится.


1

Share this post


Link to post
Share on other sites

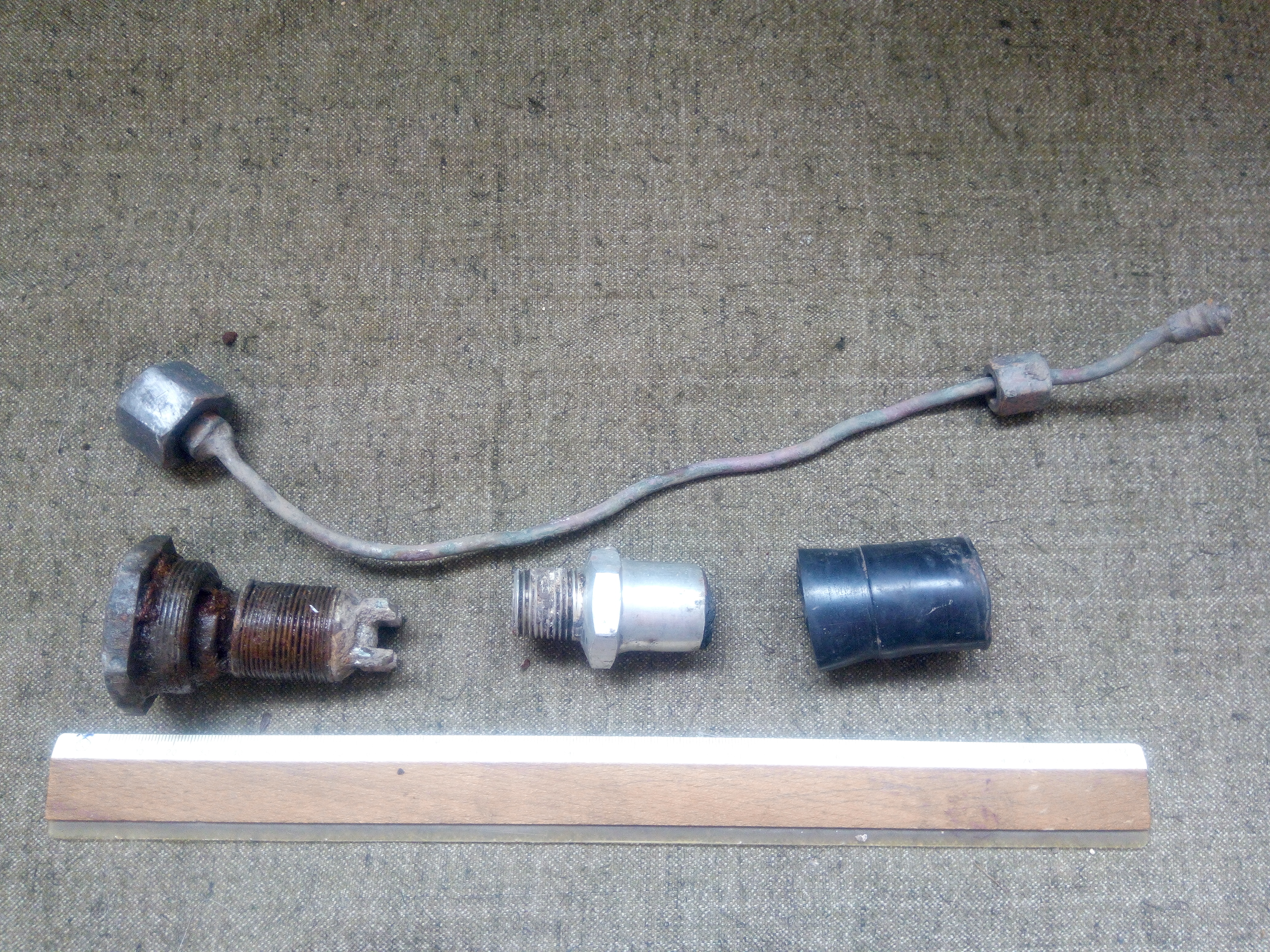

Еще детали, интересная резиновая муфта клейм нет но состояние для 70лет в земле просто идеальное.

В левом нижнем углу термостат?








0

Share this post


Link to post
Share on other sites
3 минуты назад, hellcat сказал:

Р-39. Съёмная панель в районе выхлопных патрубков. С внутренней стороны мог номер самолёта наносится.


Спасибо! Попробуем аккуратно подровнять.

0

Share this post


Link to post
Share on other sites

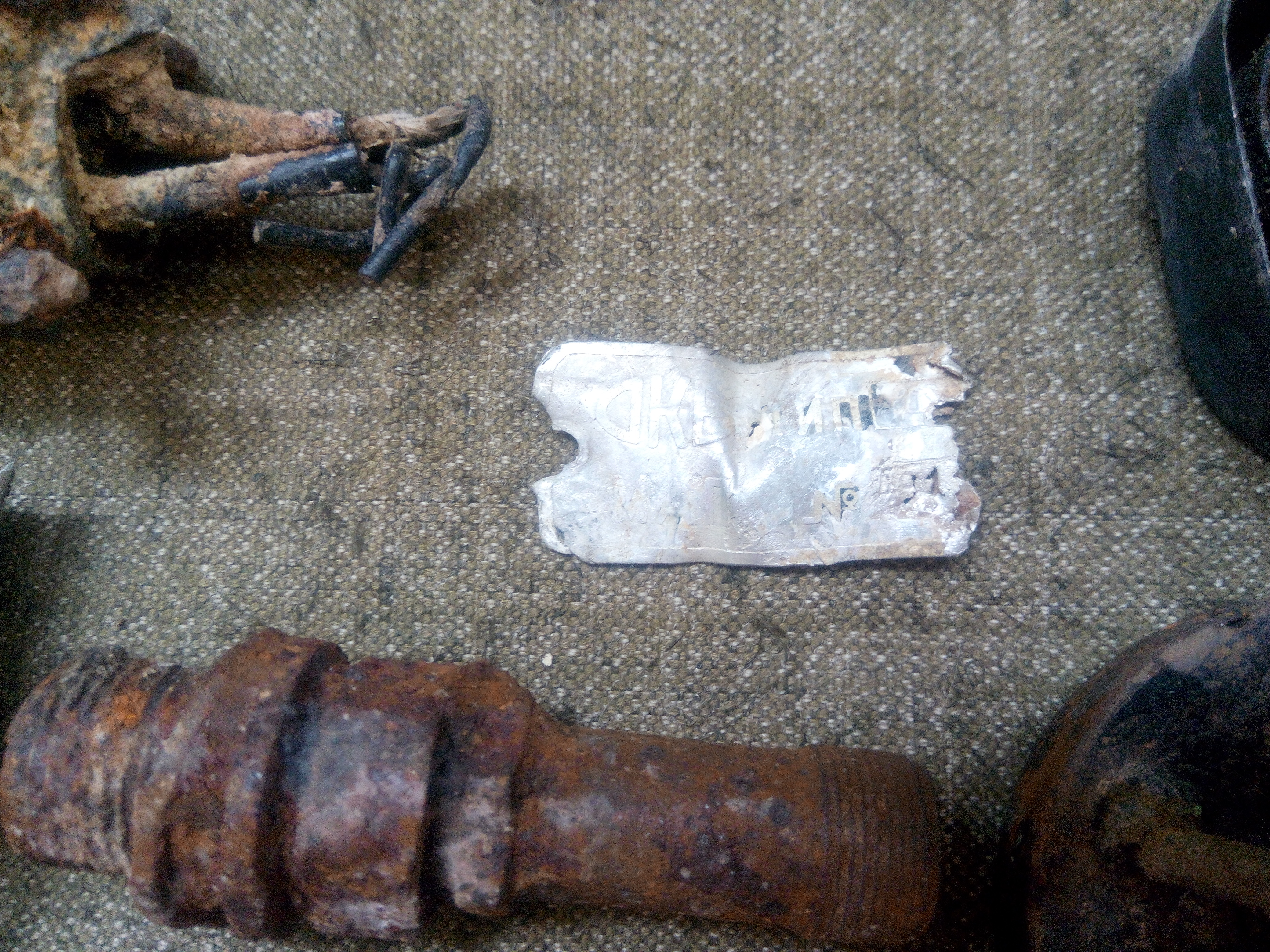

Немного мелочевки.

















0

Share this post


Link to post
Share on other sites

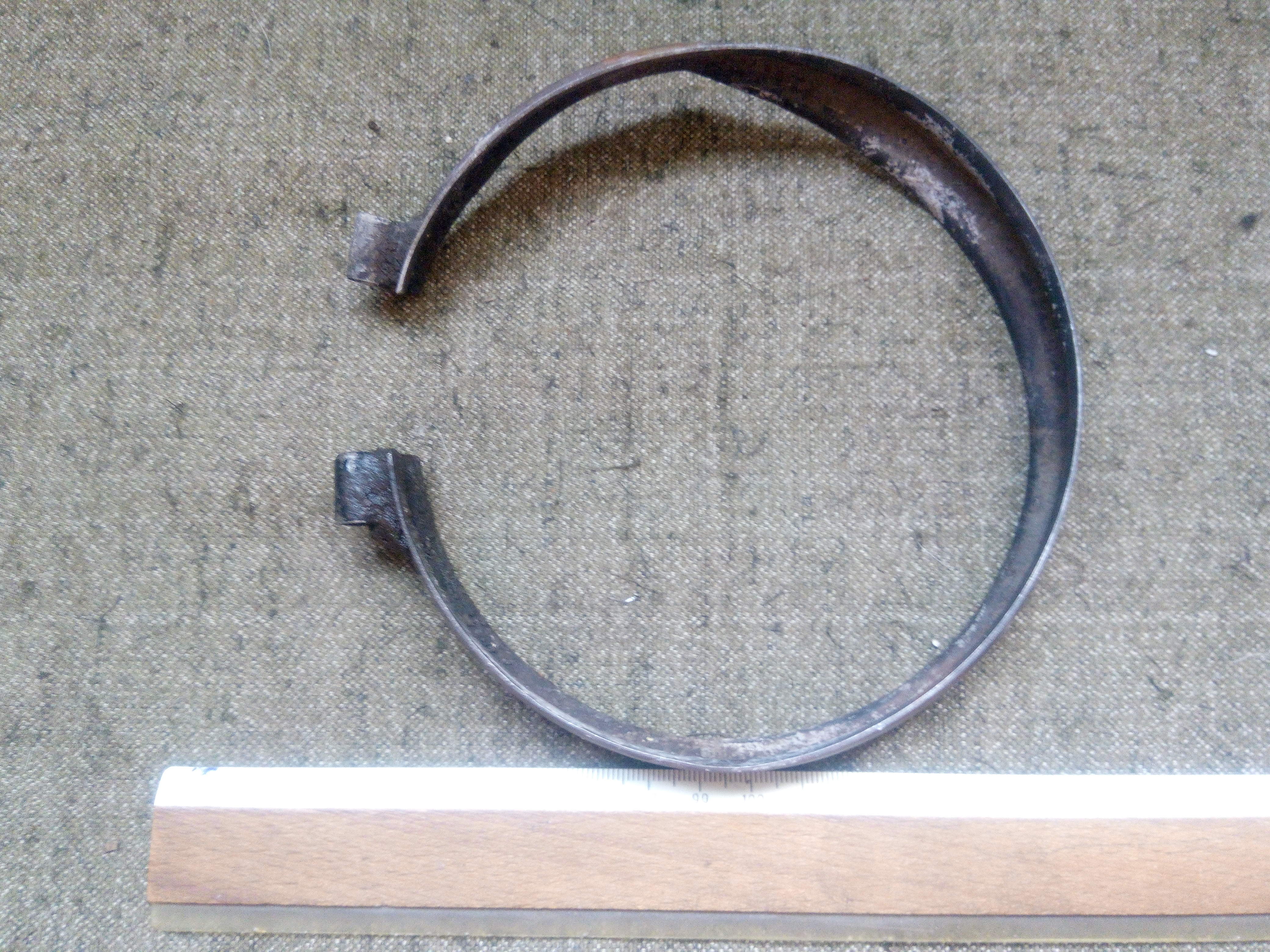

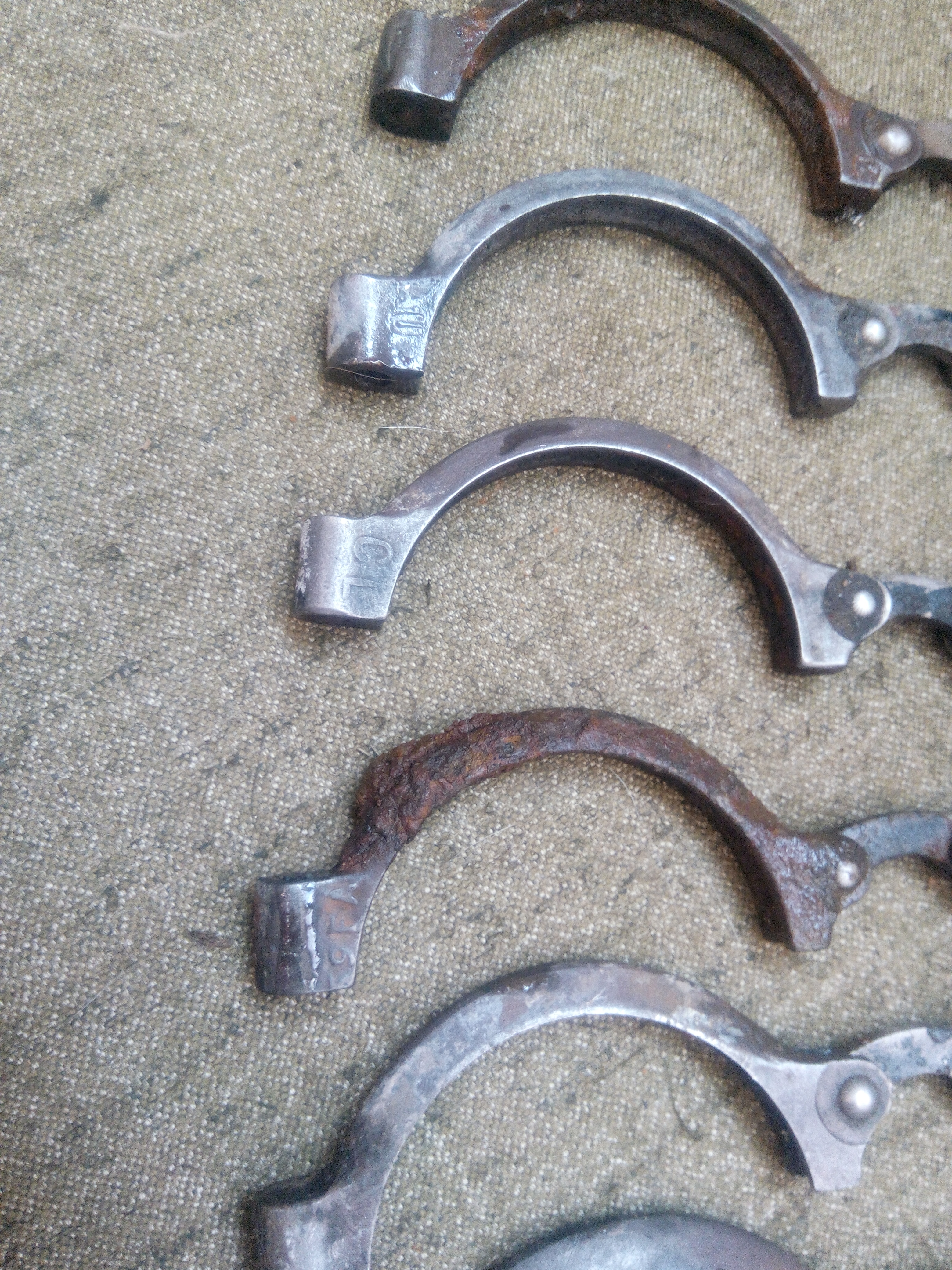

Хомуты ранее таких не попадалось, да и видеть не приходилось. Нержавейка.












0

Share this post


Link to post
Share on other sites

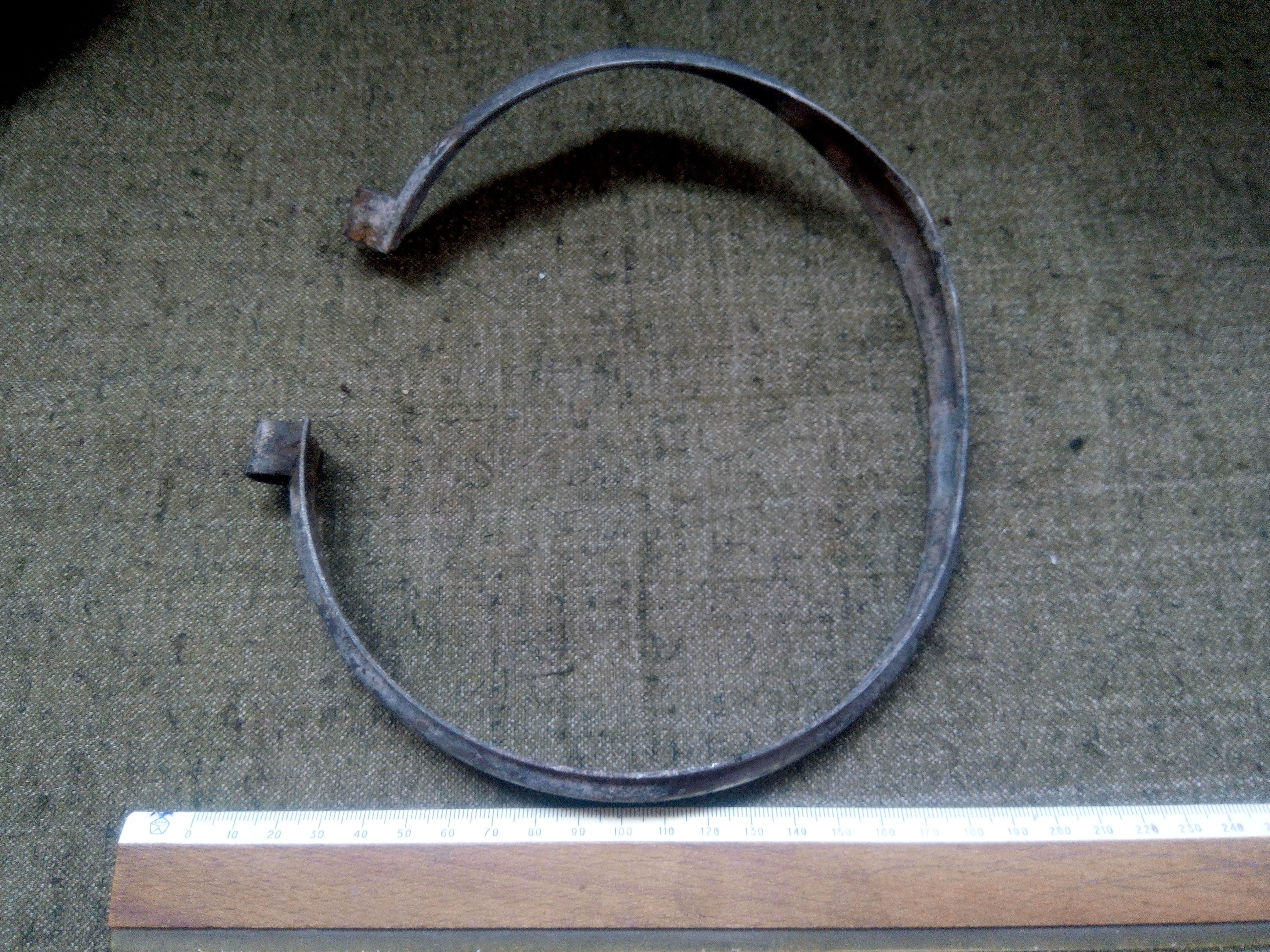

Хомуты? Большие широкие нержавеечные. Клейм нет.






0

Share this post


Link to post
Share on other sites

Еще разновидность.








0

Share this post


Link to post
Share on other sites

Это запчасти что смог опознать сам.
Вычитал на одном из англоязычных сайтов расшифровку цыфробуквеного кода детали.

Оказалось что некоторые детали относятся к самолету P-47 Thunderbolt

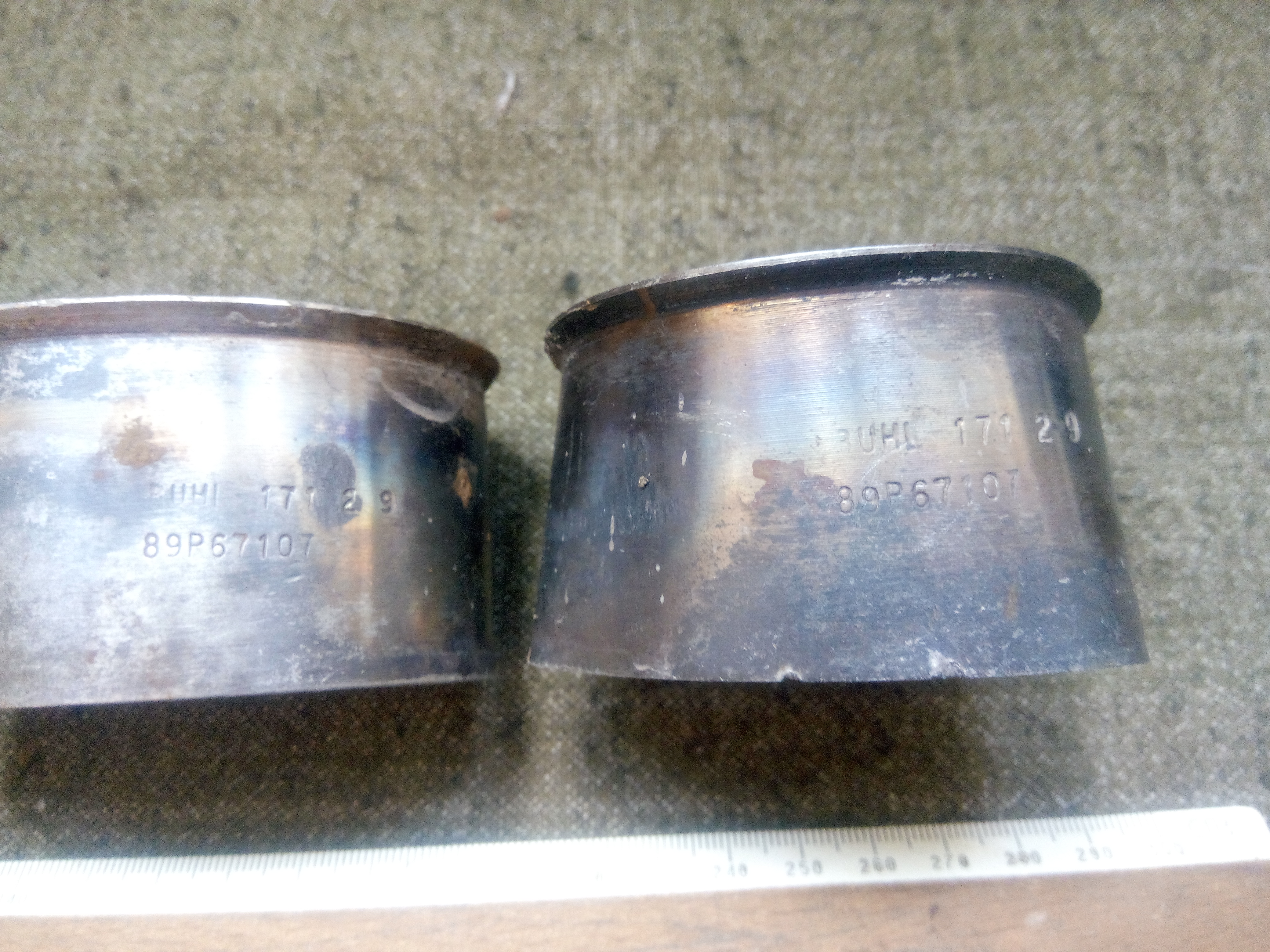

Вот нержавеечные втулки-патрубки с кодом 89P67107 который расшифровывается так:

89- модель самолета Р-47

Р- силовая установка

67-выхлопная система

107- номер подсистемы? или каталожный? там тоже это неизвестно.











0

Share this post


Link to post
Share on other sites

Защита от выхлопа Р-47 Тандерболт там где не обгорела осталась серая краска.

Номер 89Р67146L

89- Р-47

Р- силовая установка

67- выхлопная система

146- каталожный номер детали?

L- левый









0

Share this post


Link to post
Share on other sites

Большие цельные и разъемные хомуты из нержавейки, также от Р-47 Тандерболт.

Судя по всему они с трубопровода форсажного турбокомпрессора что и говорит буква F.( или подачи топливовоздушной смеси? F-fuel?)

89-Р-47

F-форсаж (топливо?)

67-выхлопная система?























0

Share this post


Link to post
Share on other sites

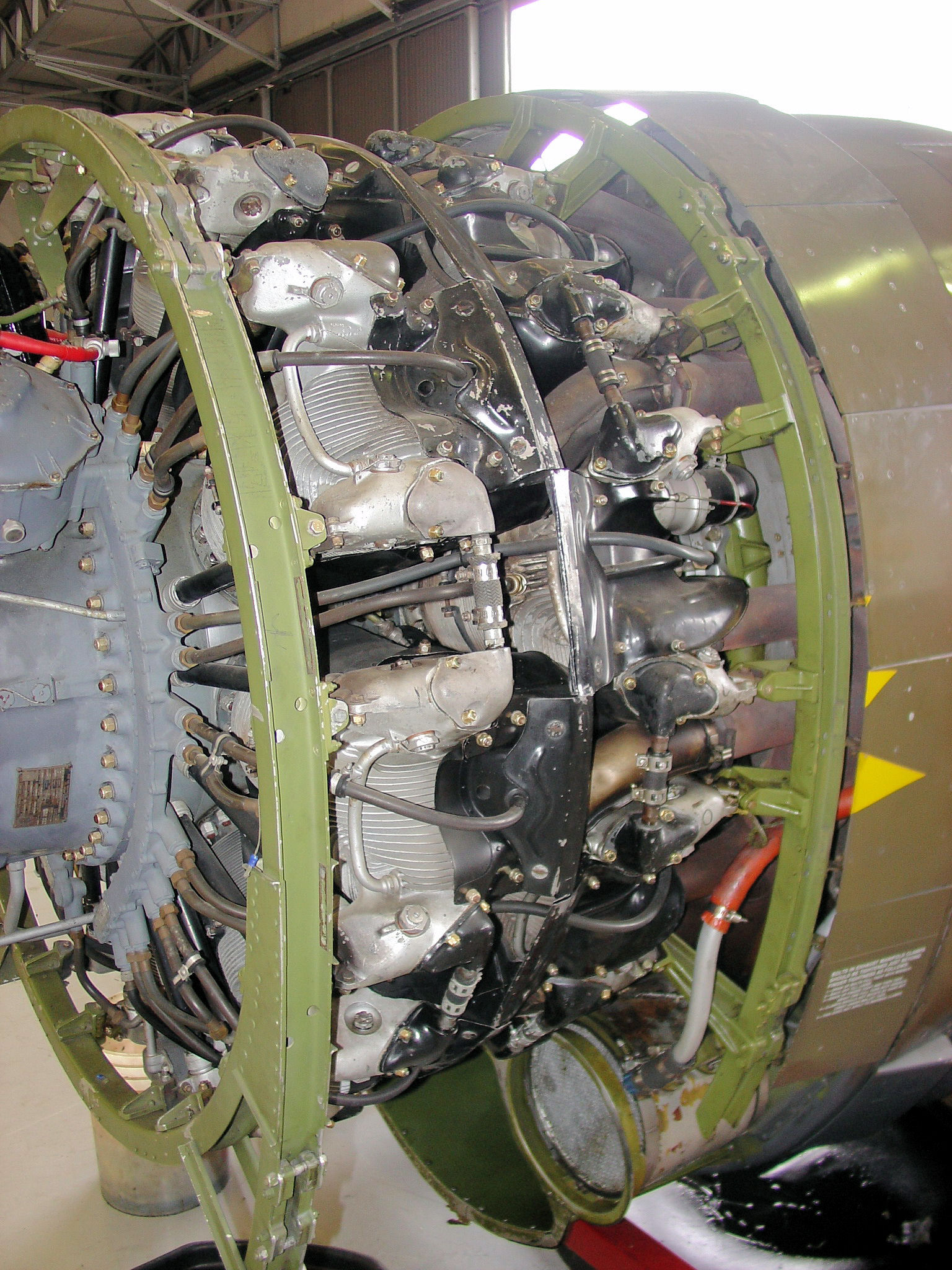

Первые три это теплозащитные щитки-экраны? На фото двигатель Пратт Витни установленный на Р-47D Тандерболт.

Четвертый похоже тоже оттуда но пока не нашел его на фото.











0

Share this post


Link to post
Share on other sites

Крышки опознались, с американских дополнительных подвесных-сбрасываемых баков.







0

Share this post


Link to post
Share on other sites

Интересный кусок обшивки с окрасом, похоже часть опознавательного знака.Цвета красный,синий,серый.





0

Share this post


Link to post
Share on other sites
9 часов назад, nex92 сказал:

Хомуты ранее таких не попадалось, да и видеть не приходилось. Нержавейка.












Нашлись эти хомуты, подсказали ибо сам в упор не увидел.
Хамуты выхлопных патрубков с двигателя Пратт Витни самолета Р-47.




0

Share this post


Link to post
Share on other sites

Доброго времени! по остальному идей нет?

0

Share this post


Link to post
Share on other sites
В 28.04.2020 в 14:30, nex92 сказал:

Крышки опознались, с американских дополнительных подвесных-сбрасываемых баков.

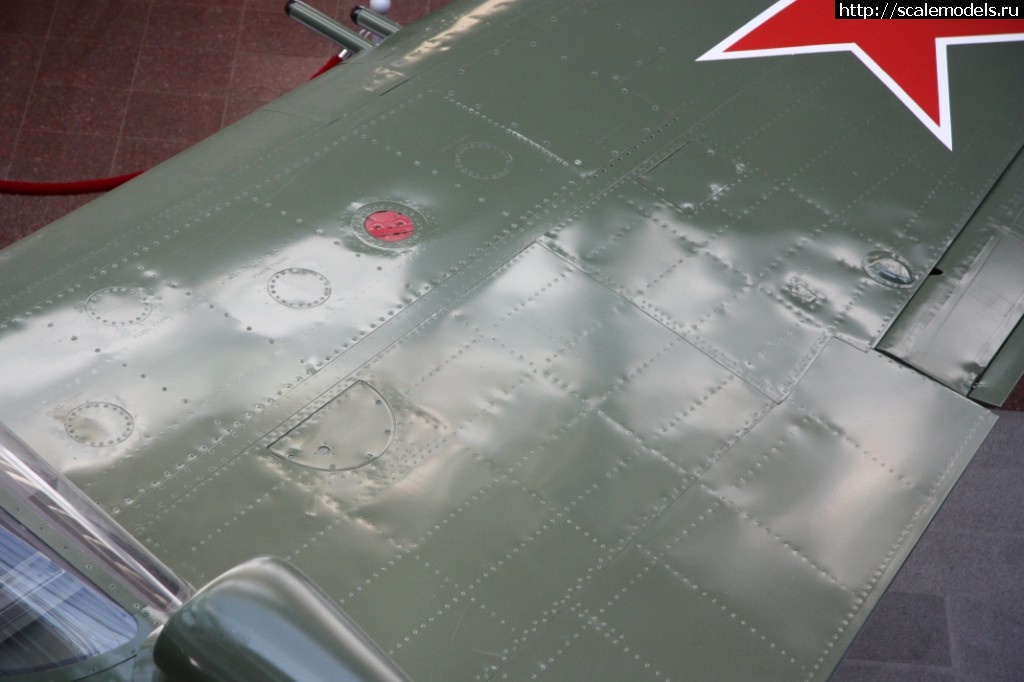

Также такие крышки Стоят на крыльях Р-39 Аэракобра и Р-40 Китихок.






0

Share this post


Link to post
Share on other sites

Доброго времени еще подсобралось деталей с той же ямы, прошу помочь в опознании.












0

Share this post


Link to post
Share on other sites

Детали 36,37 похоже на соединения силовых узлов или моторамы?

Также попалась деталь сильно похожая на пламегаситель.











0

Share this post


Link to post
Share on other sites
