Части самолёта СБ

[VGN 55]

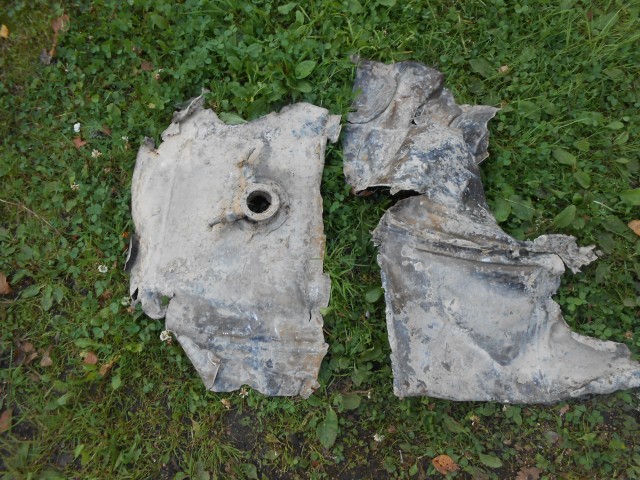

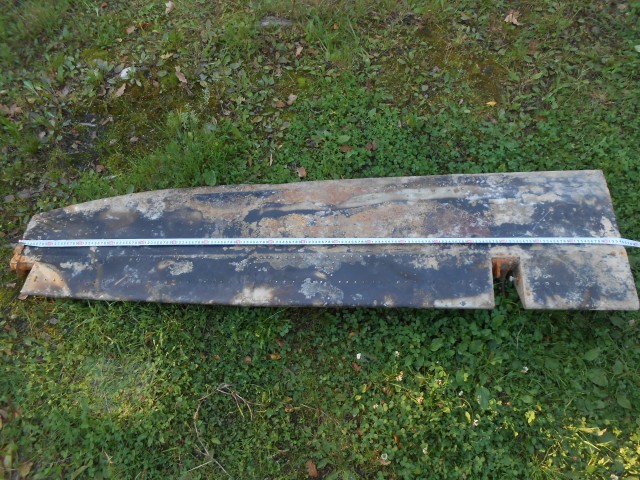

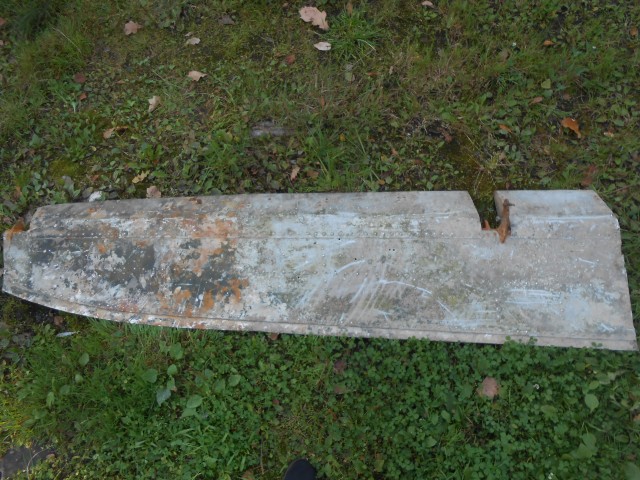

Нашли вот такие части самолёта. Просьба в помощи опознать.



Изменено 8 сентября, 2019 пользователем VGN

[AgafonovE 467]

Добрый вечер. Р-5 видимо и нашли.

[TiG 39]

Элерон Ил-2

[kirche 1236]

13 часа назад, TiG сказал:

Элерон Ил-2

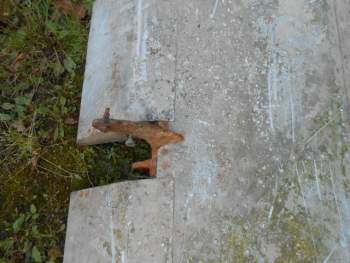

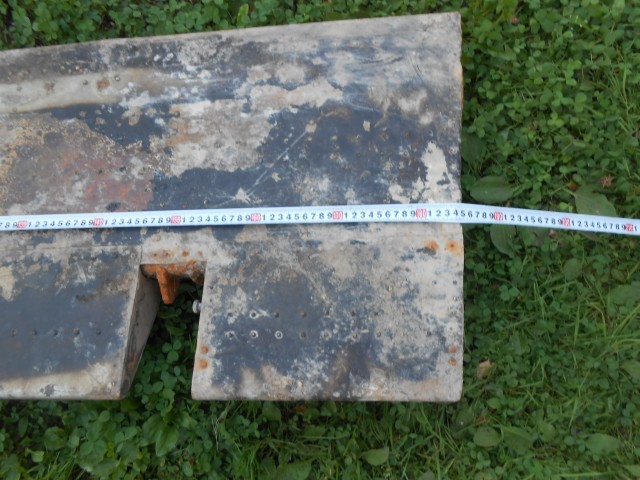

Это не элерон Ил-2. Это внешний левый элерон СБ

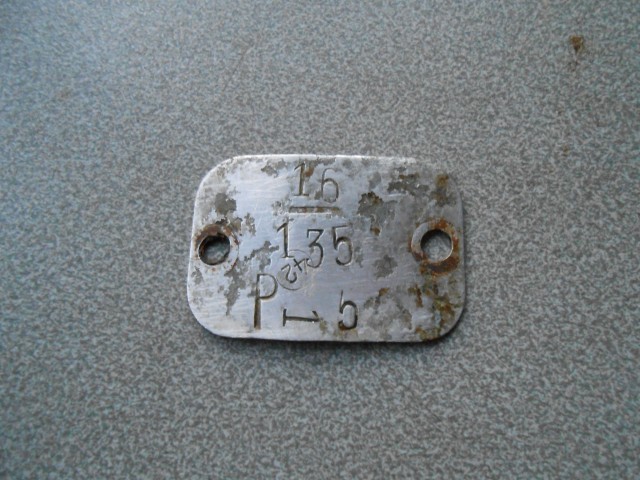

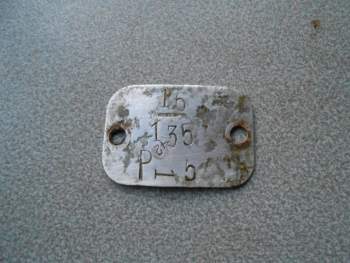

Номер 16/135 - предположительно может быть номером самолета если на другой не поставили при ремонте.

Р-5 - это номенклатура крупноузловой сборки самолетов СБ - "5-я секция Рулей"

Изменено 29 августа, 2019 пользователем kirche

[TiG 39]

Да, ошибка вышла, залез на стелаж, у Ил-2 металлическая обшивка только снизу.

[VGN 55]

17 часов назад, kirche сказал:

Это не элерон Ил-2. Это внешний левый элерон СБ

Номер 16/135 - предположительно может быть номером самолета если на другой не поставили при ремонте.

Р-5 - это номенклатура крупноузловой сборки самолетов СБ - "5-я секция Рулей"

Большое спасибо!

[kirche 1236]

31 минуту назад, TiG сказал:

Да, ошибка вышла, залез на стелаж, у Ил-2 металлическая обшивка только снизу.

20 часов назад, TiG сказал:

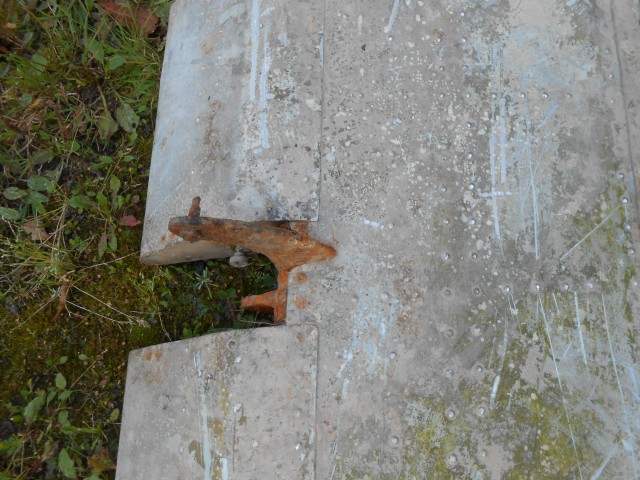

Вообще-то были на Ил-2 и с цельнометаллической обшивкой (поднимали такие по 1942 году), но у элеронов Ил-2 узлы навески совершенно иные по краям и без прорези и точно нет выступающей вверх шпоры под тягу.

[авиатор 1305]

Шильдик  СБшный,  номеру  самолета  не  соответствует,  но  если  не  ремонтный  узел,

то  дает  общее  представление  о  серии  самолета.

[VGN 55]

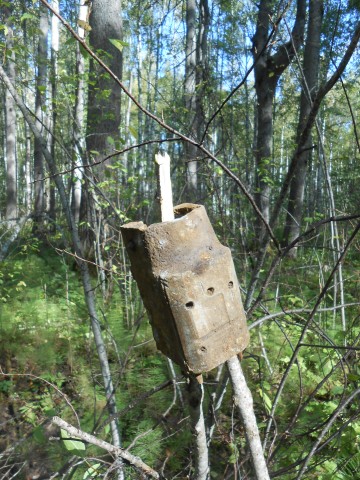

Нашли рядом

[Синд 1839]

16 минут назад, VGN сказал:

Нашли рядом

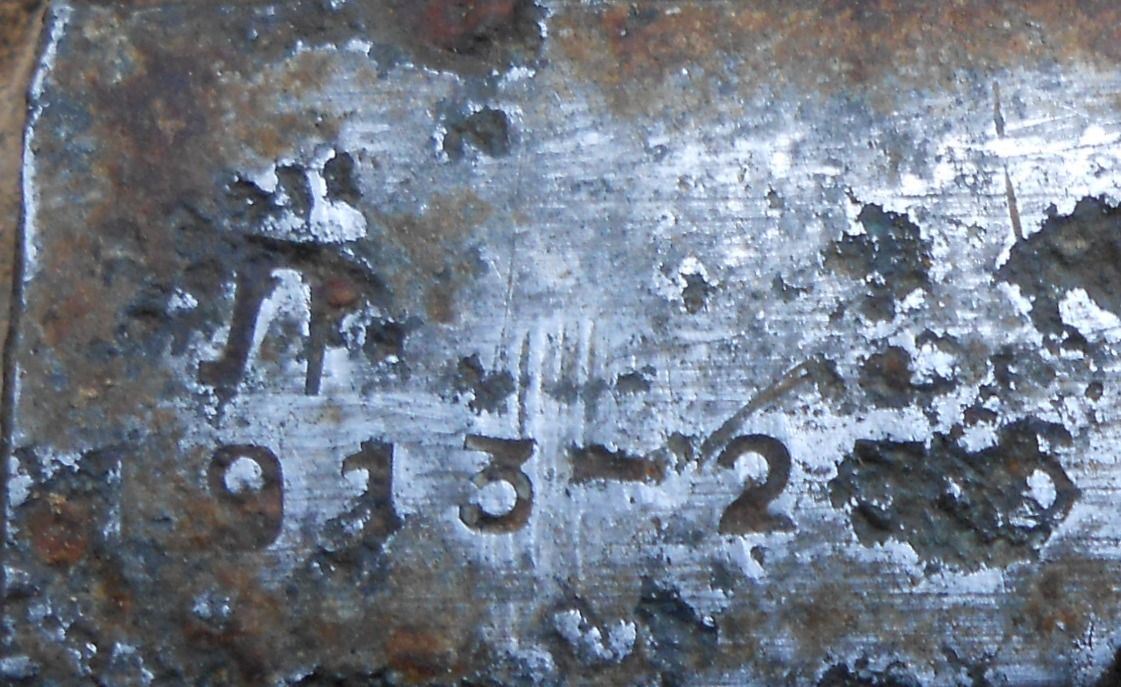

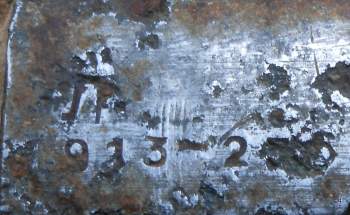

А номер-то от мотора М-103, теперь точно СБ

[Skuns 295]

Здравствуйте. На шильде в первой серии снимков разве не серийный номер самолета 16 / 135?

С уважением,

Константин

[авиатор 1305]

3 часа назад, VGN сказал:

Нашли рядом

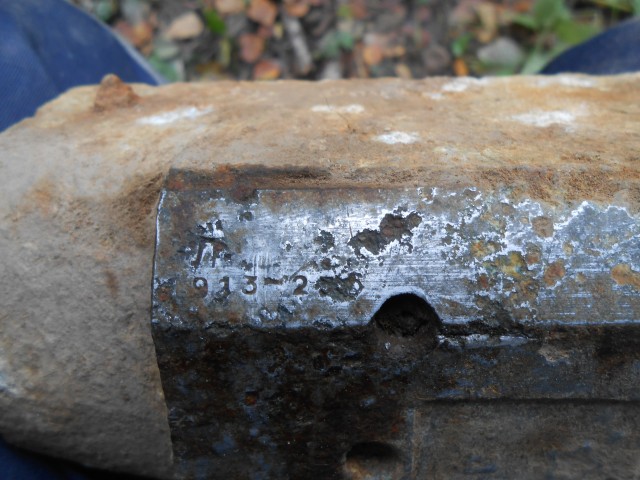

Корпус  магнето  с  номером  мотора.
