А-20 Бостон, Крым, Ай-Петринская яйла

[aleksander 125]

В 21.07.2018 в 03:51, Матрасник сказал:

Кстати, там на нескольких лоскутках дюраля попадались фрагменты черных трафаретных цифр со спичечный коробок. Я им тогда значения не придал, но тут на форуме в теме про Ил-2 прочитал что так рисовали номер самолёта на хвосте. Может и у Бостонов была такая фишка?



Если цифры с обломочков похожи на эти, то среди них могут быть части серийного номера Бостона.

[Матрасник 23]

Было бы неплохо, но, к сожалению, не могу найти эти фрагменты в куче на мп. Возможно, их забрал кто-то другой.

[Инкерманец 323]

Кучу обломков начал заново переберать и переносить на новое место, чуть повыше с целью досконального обследования обнаруженных ранее фрагментов, а этот фрагмент посмотрю, может у меня лежит.



Изменено 18 апреля, 2020 пользователем Инкерманец

[Матрасник 23]

Видел там два таких лоскутка дюраля с цифрами.

Если занялся объединением всех обломков, забери и те что я накопал в соседней глубокой лысой воронке - они лежат возле большого плоского камня у южного борта.

[Инкерманец 323]

В 18.04.2020 в 14:15, Матрасник сказал:

Видел там два таких лоскутка дюраля с цифрами.

Если занялся объединением всех обломков, забери и те что я накопал в соседней глубокой лысой воронке - они лежат возле большого плоского камня у южного борта.

Хорошо, как там буду поищу и перетащу всё.

[Инкерманец 323]

заметил ещё выбитый номер, технологический?

[aleksander 125]

Технологический.

Означает что этот кусочек от руля направления..

[Инкерманец 323]

4 часа назад, aleksander сказал:

Технологический.

Означает что этот кусочек от руля направления..

а откуда информацию такую берёте?

[aleksander 125]

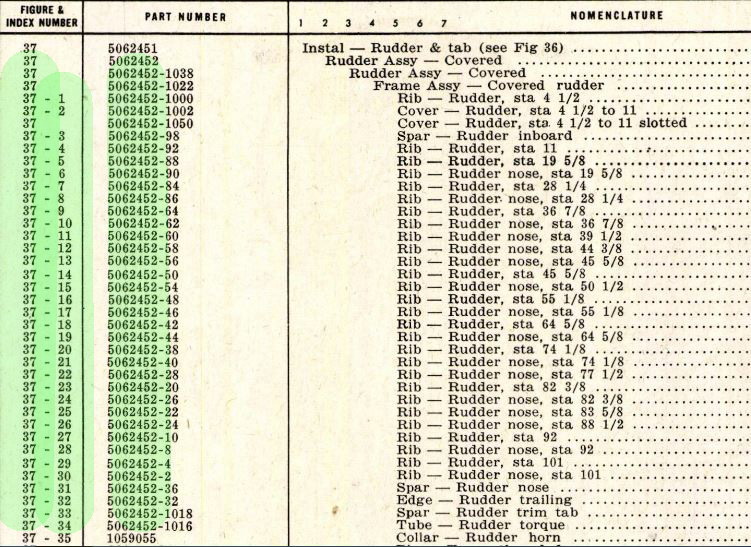

Так Вы же партнамбер указали.

А вот и соответствующий узел, позиция 7, это руль направления в сборе.

А Ваша деталь похожа на груз балансира, если она свинцовая.

[Матрасник 23]

А что такое 051-AN-RL, 24-SI-PC, 24-11066 и 5135232-402 ?

[aleksander 125]

10 часов назад, Матрасник сказал:

А что такое 051-AN-RL, 24-SI-PC, 24-11066 и 5135232-402 ?

А на чем это нарисовано (выбито)?

как выглядят детали?

[Матрасник 23]

15 hours ago, aleksander said:

А на чем это нарисовано (выбито)?

как выглядят детали?

[aleksander 125]

8 часов назад, Матрасник сказал:

На этом лючке надписи вряд ли имеют отношение к детали.

Надпись краской повторяется непрерывной линией. Отверстия и края детали режут надпись.

Скорее всего это маркировка сплава алюминия и его проката от производителя листа.

Размер шрифта и некоторые элементы обозначения похожи на надписи на прокате американской фирмы Alcoa.

Но сама деталь без утрат, должна быть промаркирована. Может есть еще обозначения?

[aleksander 125]

8 часов назад, Матрасник сказал:

На этих деталях безусловно клейма Douglas.

Вы точно уверены, что это Отечественная война? Справочник относит некоторые клейма к послевоенному периоду 50х (палубная авиация США).

Возможно я ошибаюсь. Но что американцы и Douglas, это точно.

[Матрасник 23]

14 hours ago, aleksander said:

Вы точно уверены, что это Отечественная война? Справочник относит некоторые клейма к послевоенному периоду 50х (палубная авиация США).

Это точно всё с мп этого самого Дугласа этой темы.

[aleksander 125]

12 минуты назад, Матрасник сказал:

Это точно всё с мп этого самого Дугласа этой темы.

Понял, постараюсь найти.



[aleksander 125]

15 часов назад, aleksander сказал:

На этом лючке надписи вряд ли имеют отношение к детали.

Надпись краской повторяется непрерывной линией. Отверстия и края детали режут надпись.

Скорее всего это маркировка сплава алюминия и его проката от производителя листа.

Размер шрифта и некоторые элементы обозначения похожи на надписи на прокате американской фирмы Alcoa.

Но сама деталь без утрат, должна быть промаркирована. Может есть еще обозначения?

Технологический лючок, для доступа в центроплан в районе крепления закрылков.

[Матрасник 23]

На таком количестве невыкручивающихся болтов, что подумал про заглушку топливного бака. Или кабина была герметичной?

[aleksander 125]

Топливные баки у Бостона мягкие резиновые протектированные. По сути большие резиновые мешки.

Заложены в основном в переднюю кромку крыла.

От них ничего не остается, кроме немногих железок горловин.

А лючок толстый и много болтов потому что он в лонжероне крыла прорезан, это место нельзя ослаблинть большим проемом.

Люк я думаю, вспомогательный, для крепления механизации закрылков.

[aleksander 125]

В 07.05.2020 в 00:35, Матрасник сказал:

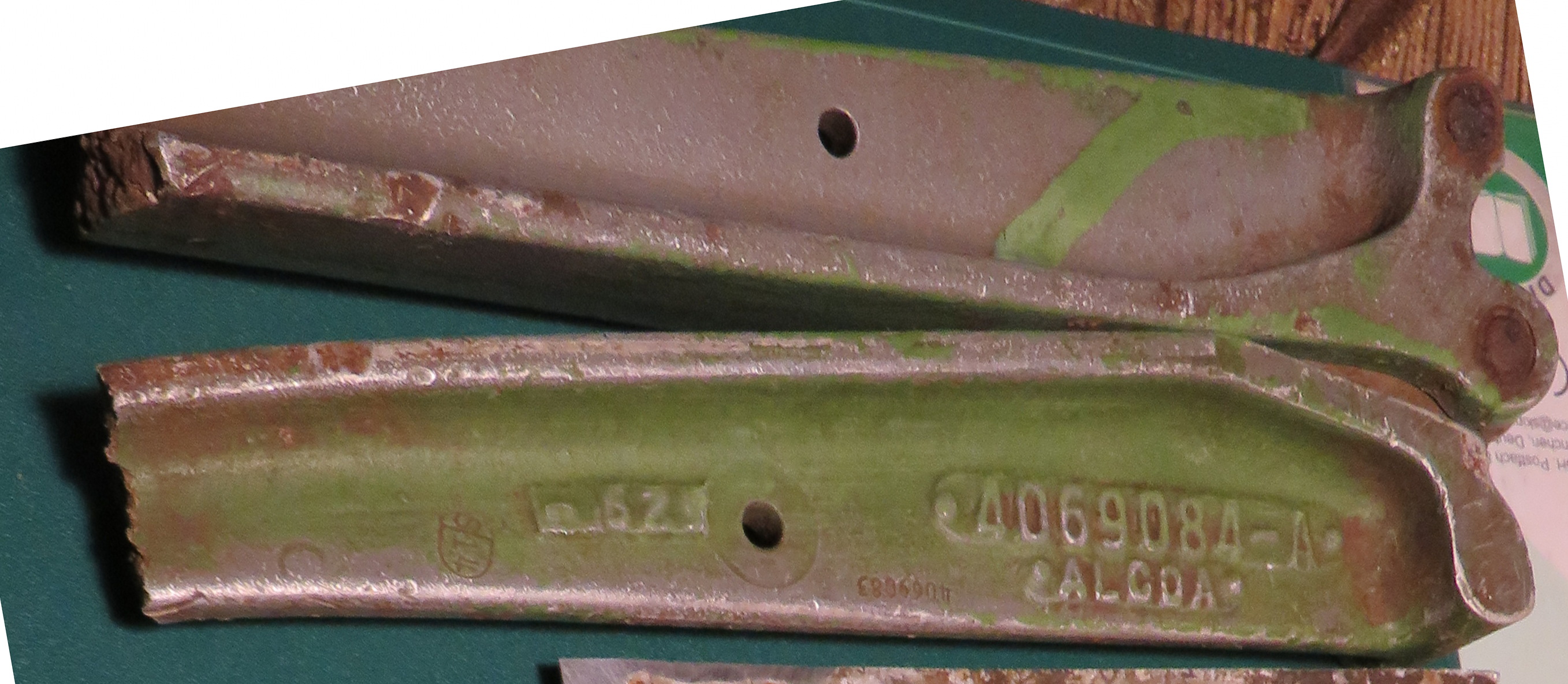

Два зеленых обломка это раскладная подпорка фонаря кабины пилота.

Фиксирует фонарь в открытом положении.

[VladK 130]

Многие детали уже определены и выставлены в галерее, включая эту тему.

https://trizna.ru/forum/gallery/category/11-а-20-бостон/

[aleksander 125]

3 часа назад, VladK сказал:

Многие детали уже определены и выставлены в галерее, включая эту тему.

https://trizna.ru/forum/gallery/category/11-а-20-бостон/

Спасибо, полезная подборочка.

Есть очень хорошие фотки.

К сожалению не хватает именно определения, т.е. названий узлов и деталей

[Инкерманец 323]

сегодня напикались...

[woodhaven 171]

[aleksander 125]

11 час назад, Инкерманец сказал:

сегодня напикались...

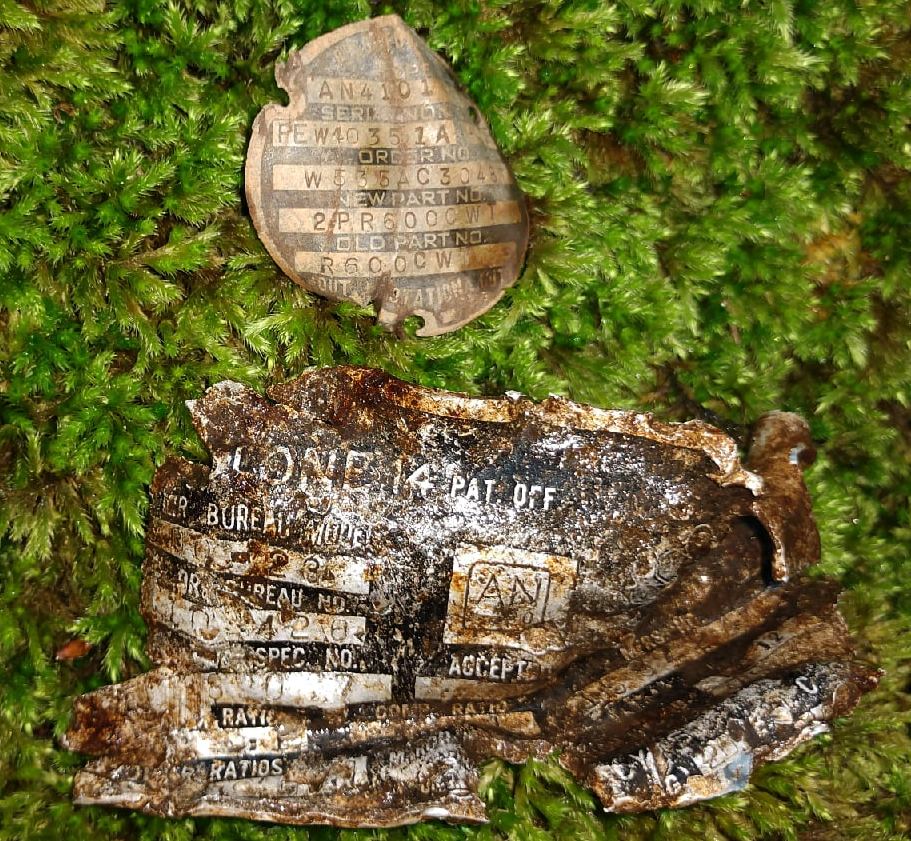

Бирка двигателя, Райт-Циклон R-2600, кажется с сохранившимся серийником приемки.

Вполне реальный шанс определить самолет. Попробуйте погладить верхний правый угол.

[Жека 2779]

53 минуты назад, aleksander сказал:

Бирка двигателя, Райт-Циклон R-2600, кажется с сохранившимся серийником приемки.

Вполне реальный шанс определить самолет. Попробуйте погладить верхний правый угол.

Это другая разновидность таблички. На ней виден тип двигателя 2600-23, а номер мотора ниже ...

[Жека 2779]

Соответственно самолет, скорее всего модификации G

[Жека 2779]

Номер видится что-то типа 10?(вероятно 7)420(или 8). Самолеты с похожими номерами моторов 107ХХХ начали поступить в ВВС ЧФ в ноябре 1943 года. Но по журналам учета самолетов и моторов в частях ВВС ЧФ за 1943 год такого номера нет. По состоянию на 31.12.1943 г. есть похожие, но меньшие, например: 107155, 107156, 107163 и 107196. Видимо, найденный самолет поступил уже в 1944 году.

Изменено 2 июля, 2020 пользователем Жека

[Жека 2779]

Добавлю, что все они поступили в 36 МТАП

[aleksander 125]

45 минут назад, Жека сказал:

Номер видится что-то типа 10?(вероятно 7)420(или 8). Самолеты с похожими номерами моторов 107ХХХ начали поступить в ВВС ЧФ в ноябре 1943 года. Но по журналам учета самолетов и моторов в частях ВВС ЧФ за 1943 год такого номера нет. По состоянию на 31.12.1943 г. есть похожие, но меньшие, например: 107155, 107156, 107163 и 107196. Видимо, найденный самолет поступил уже в 1944 году.

Да, Вы правы, табличка от R-2600-23/

Мне кажется, там 104420, есть слабенькая четверочка в середине.
