Прошу помощи в определении самолета

[никитин дмитрий 254]

Добрый день, уважаемые коллеги!

Монетчики, на границе Ржевского и Старицкого района нашли место падения самолета, из леса вынесли детали которые им показались интересными.

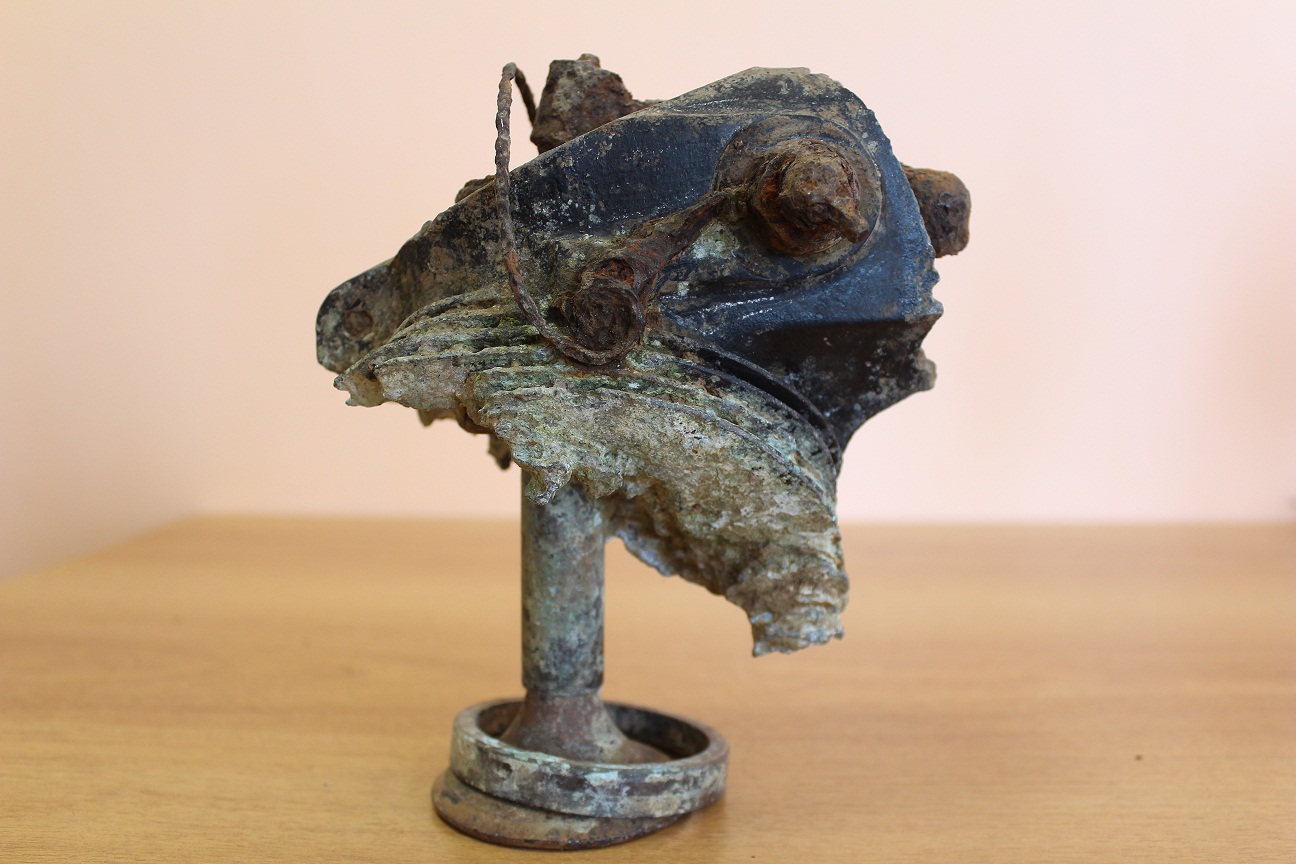

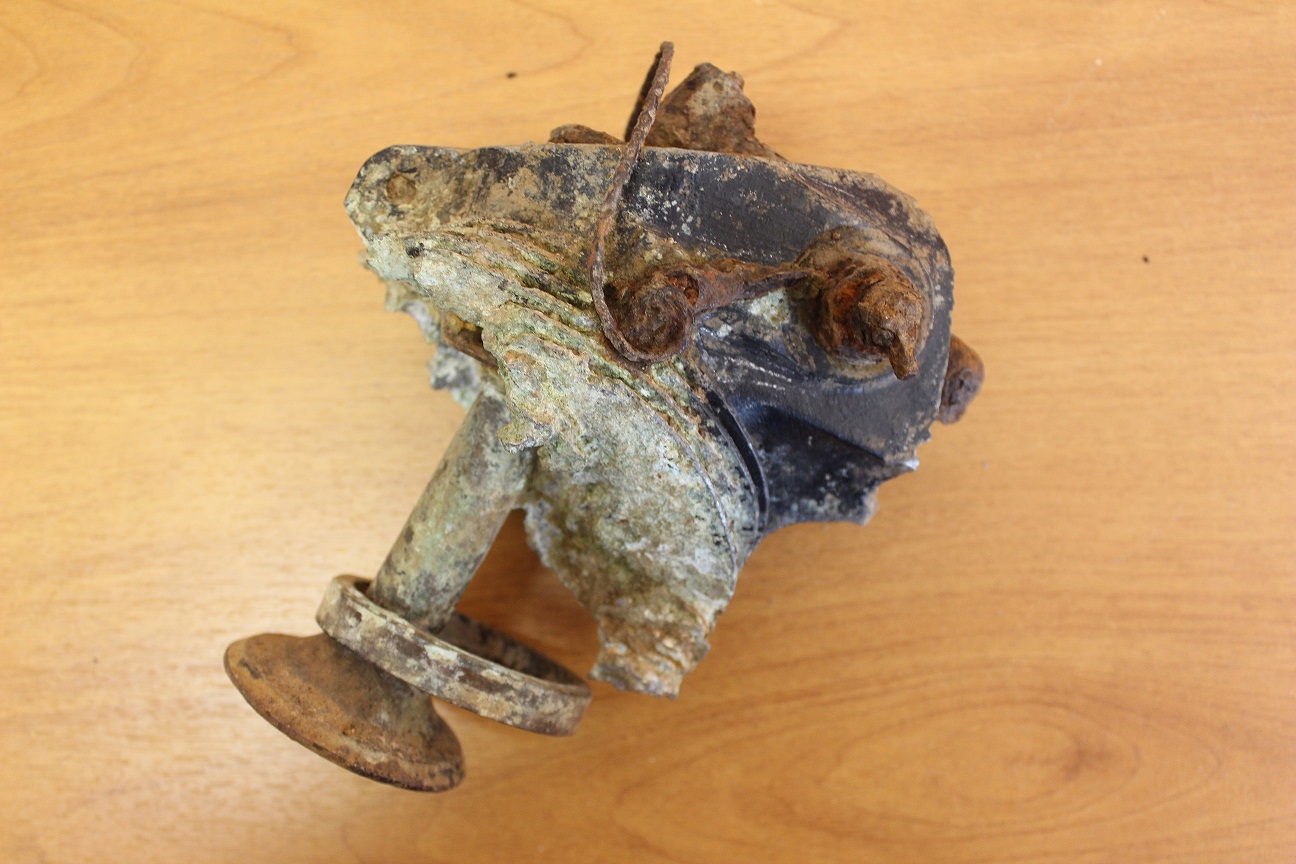

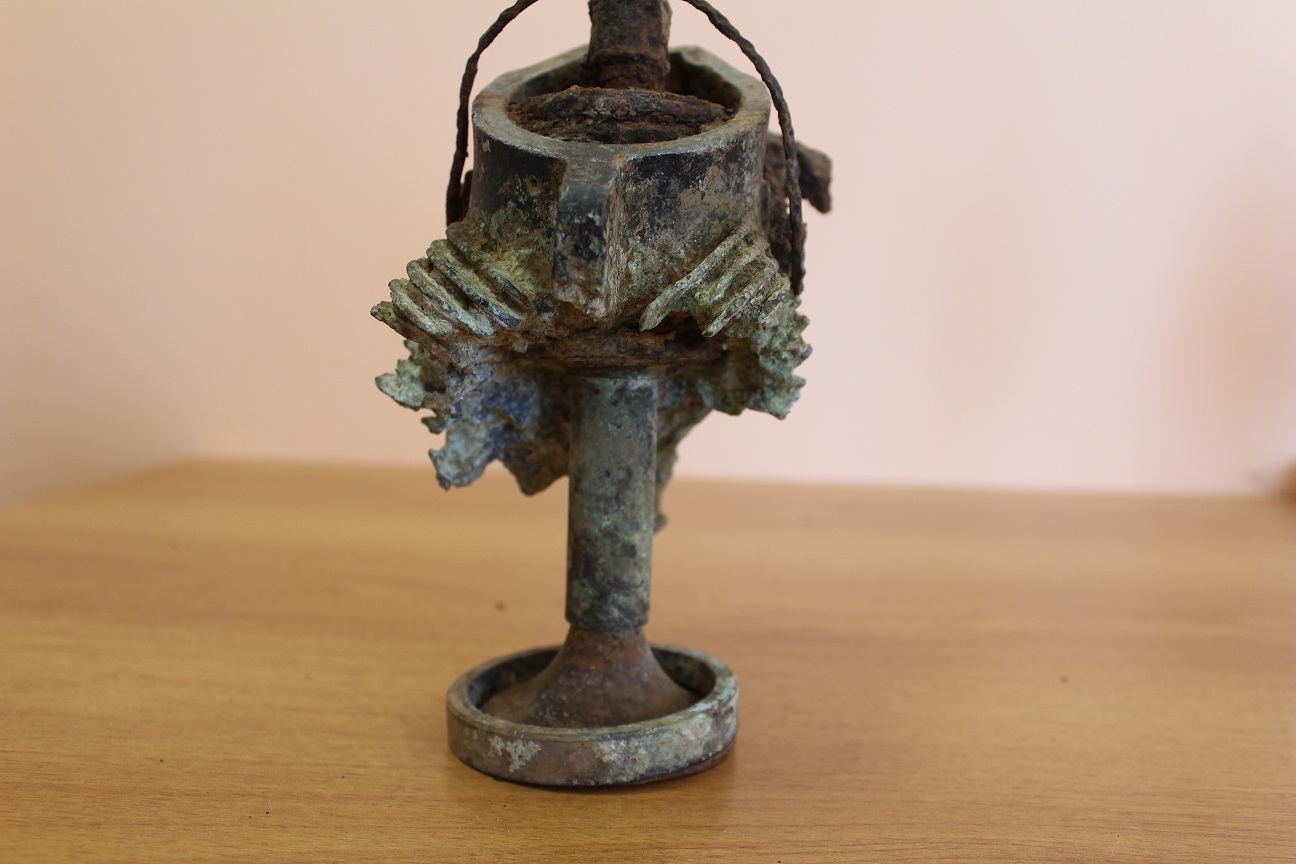

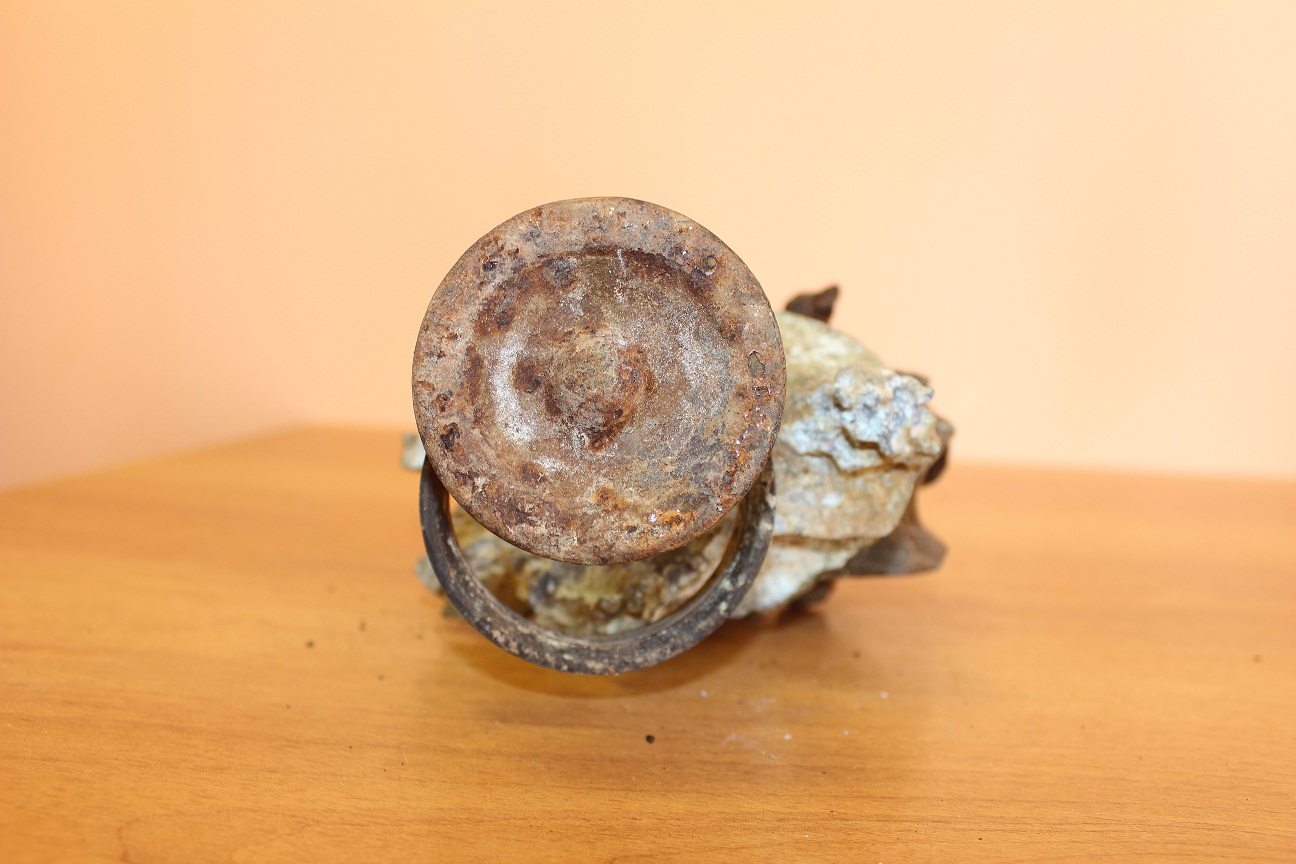

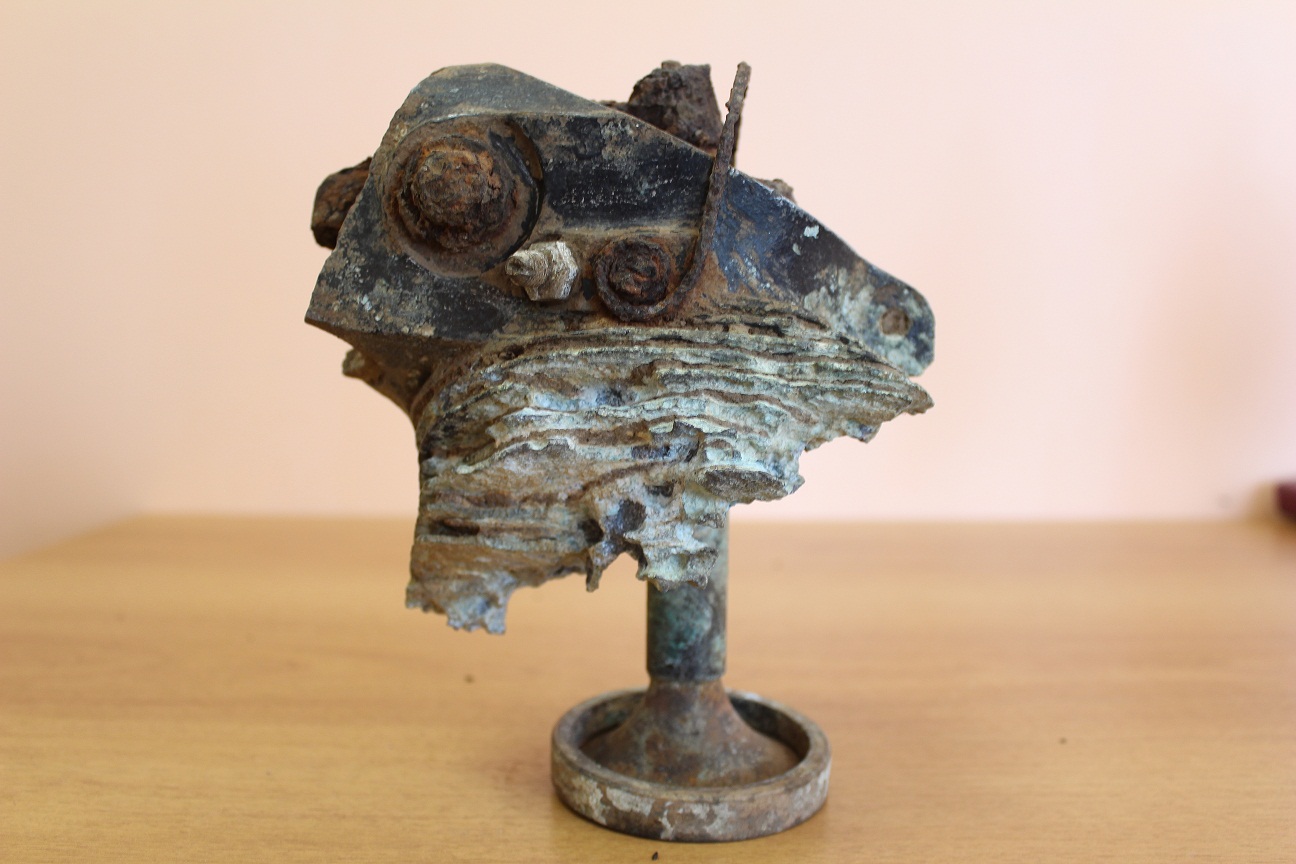

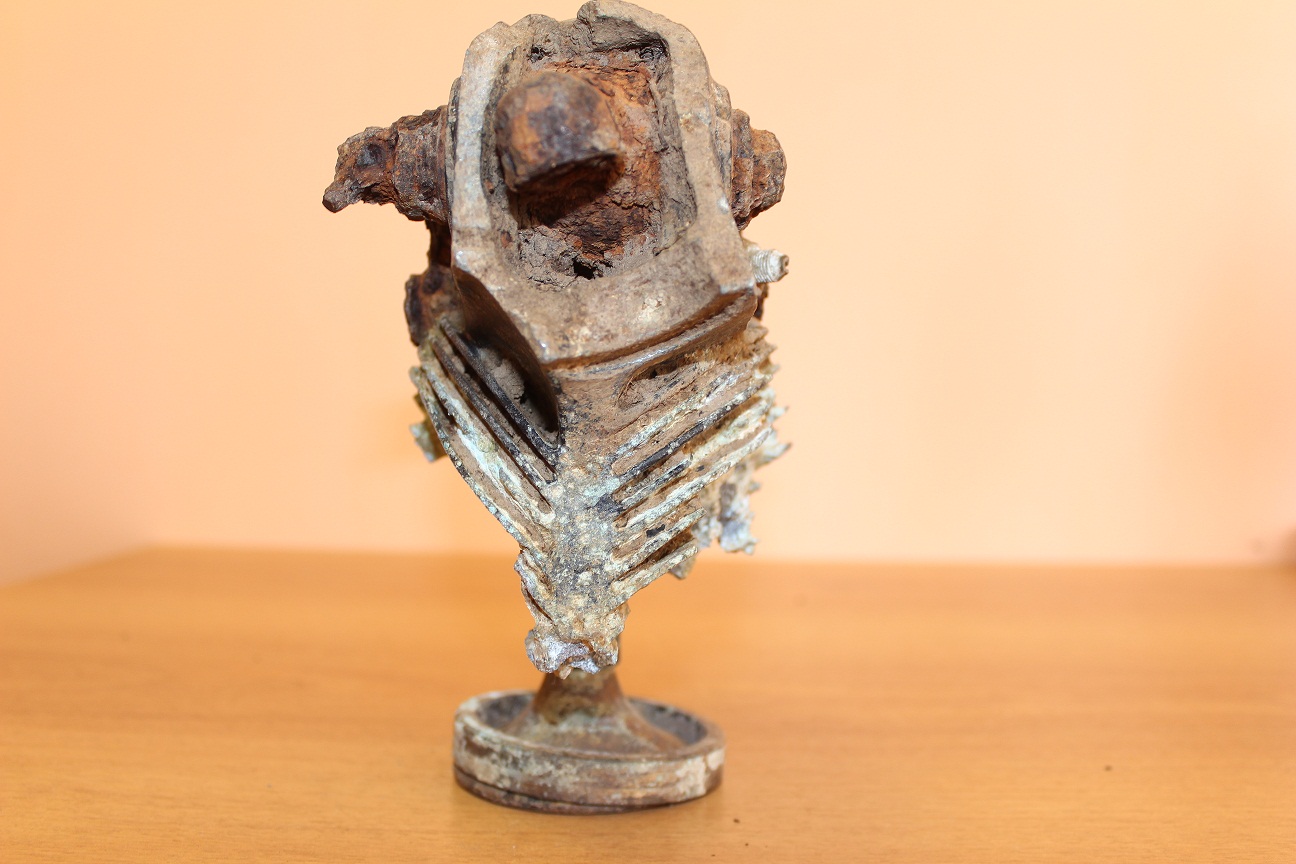

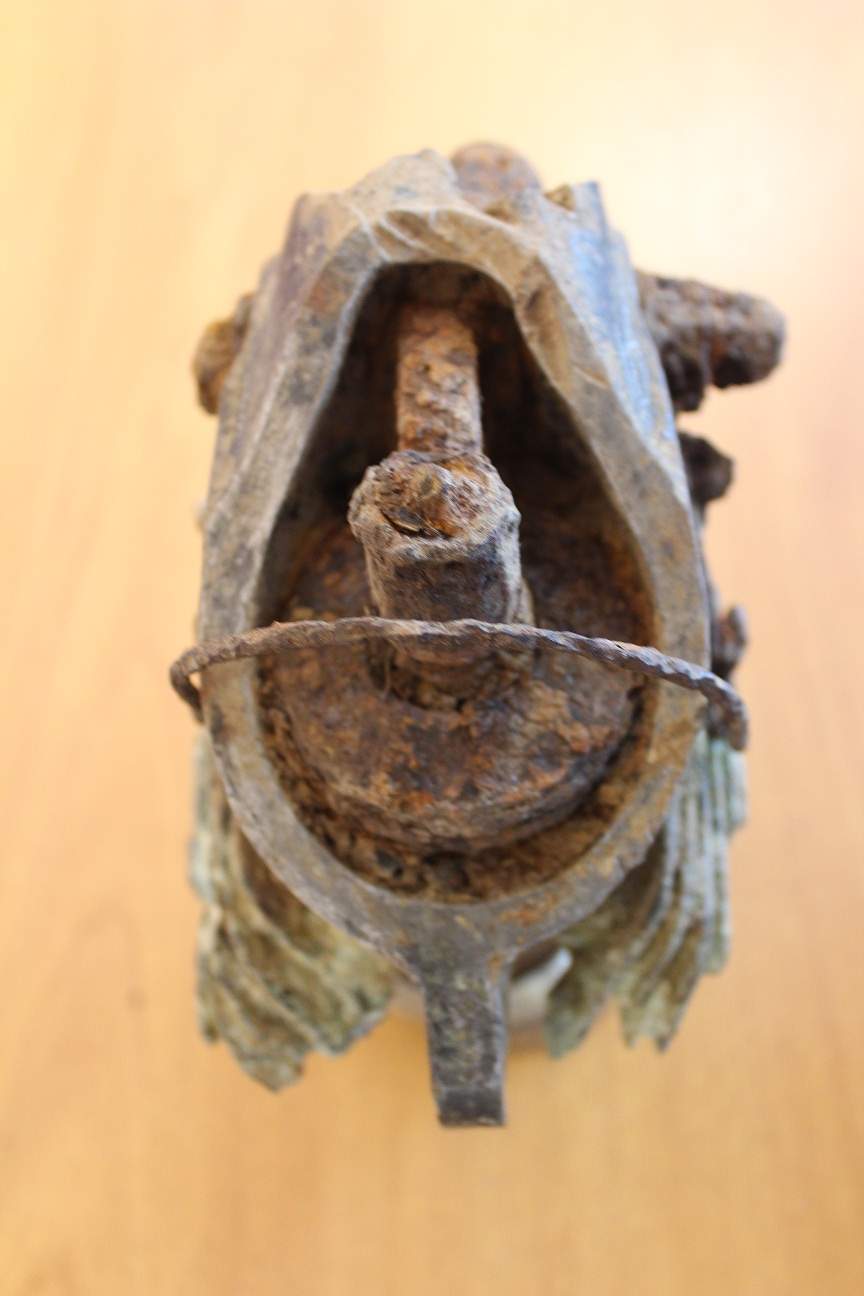

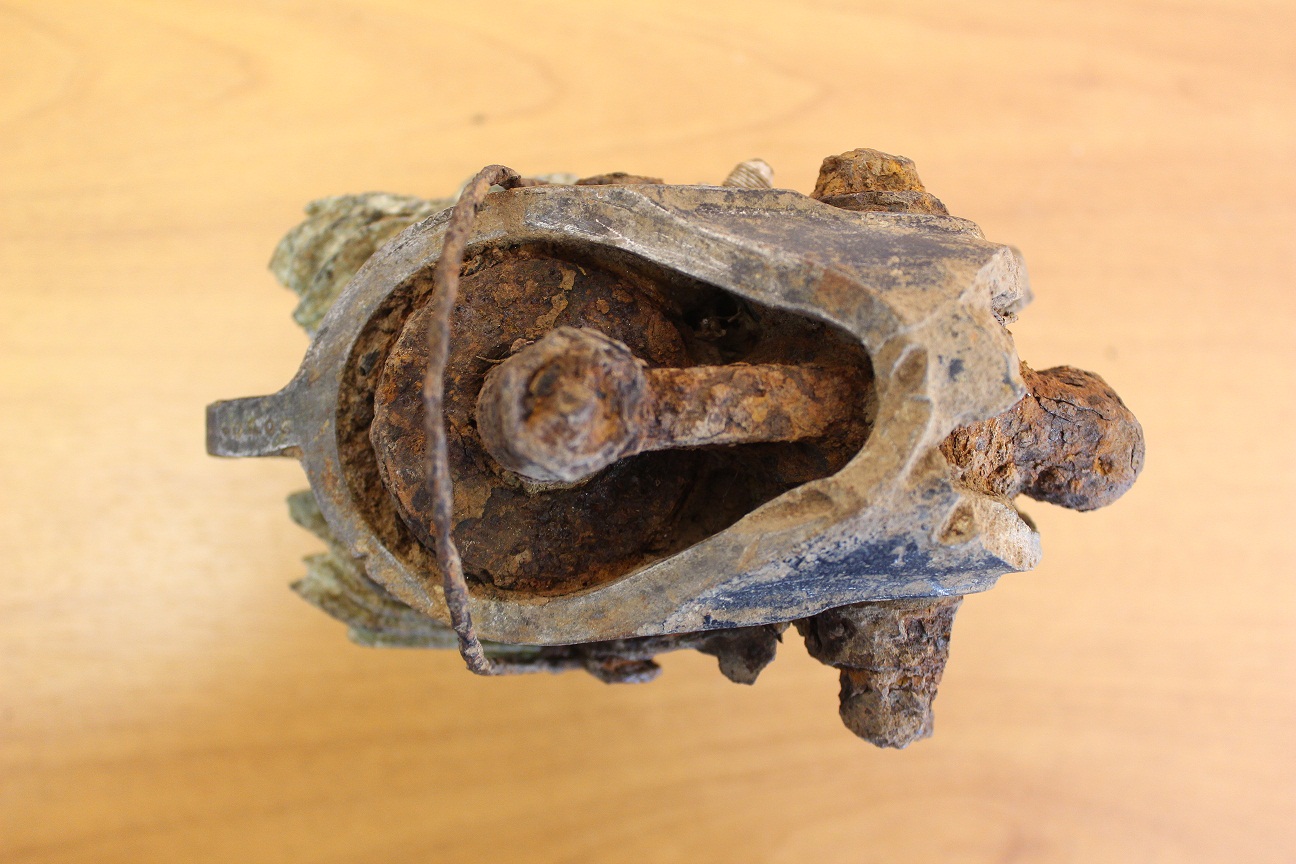

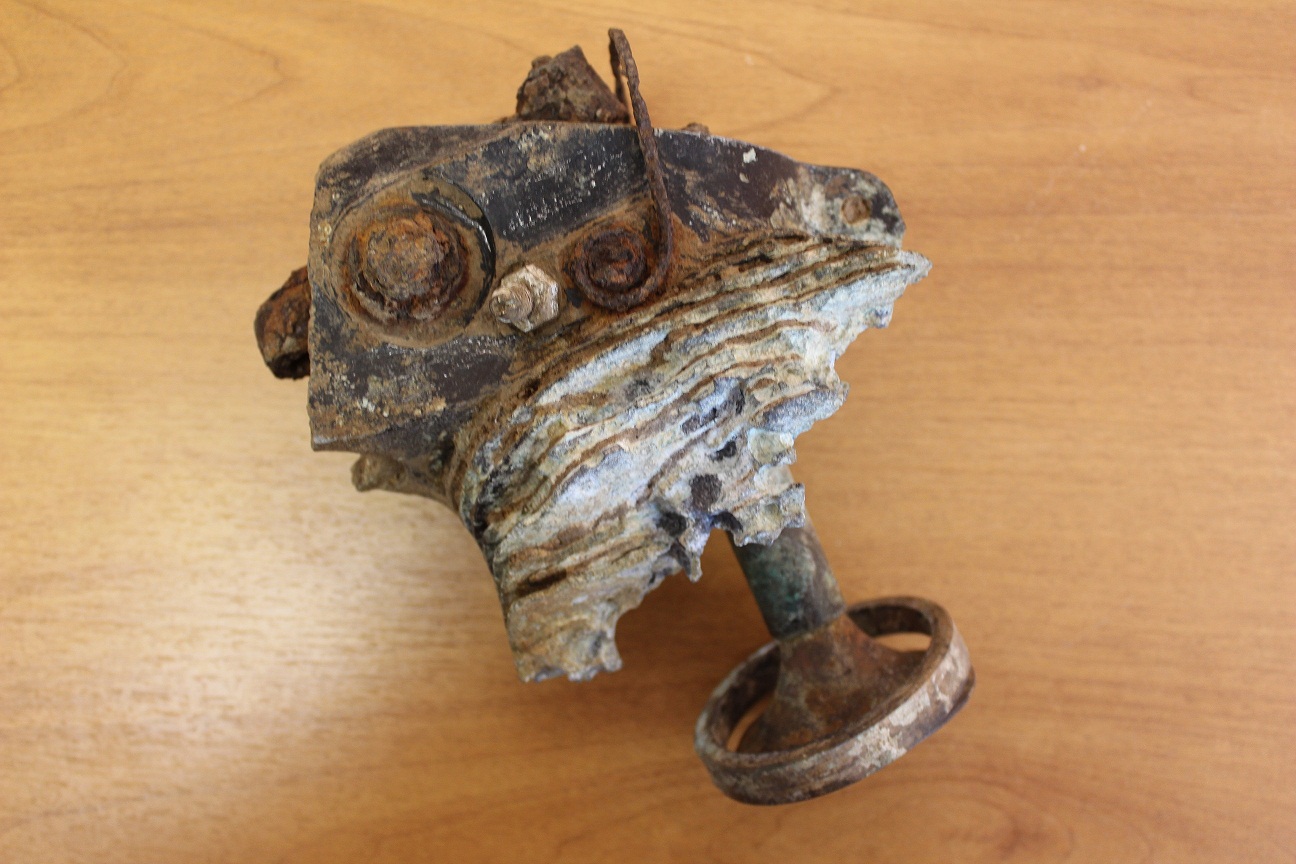

Часть головы двигателя воздушного охлаждения и шильды.

Прошу Вашей помощи в определении мотора и самолета.



[никитин дмитрий 254]

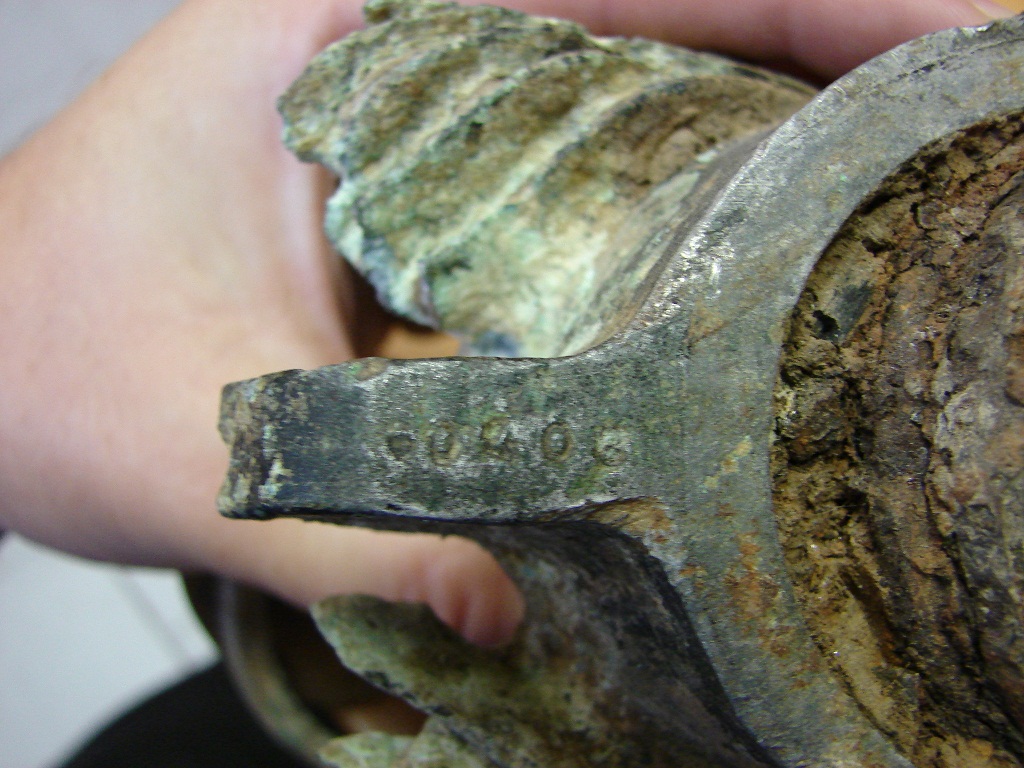

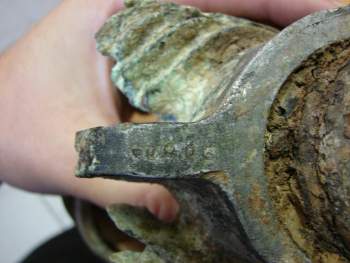

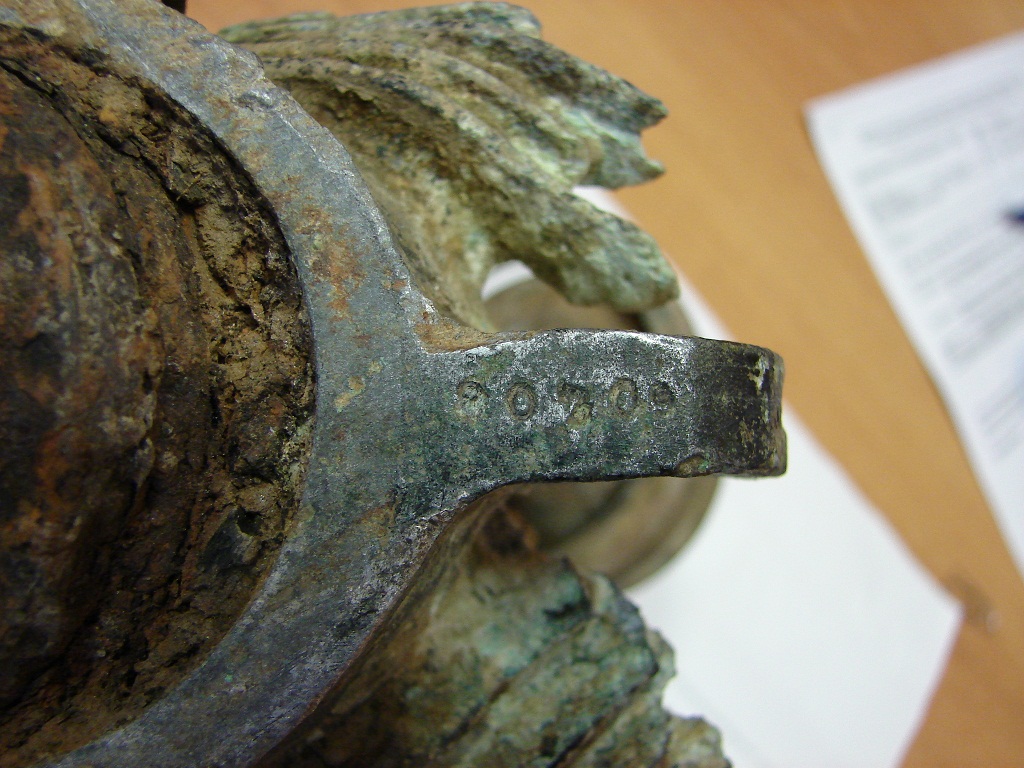

Номер

[никитин дмитрий 254]

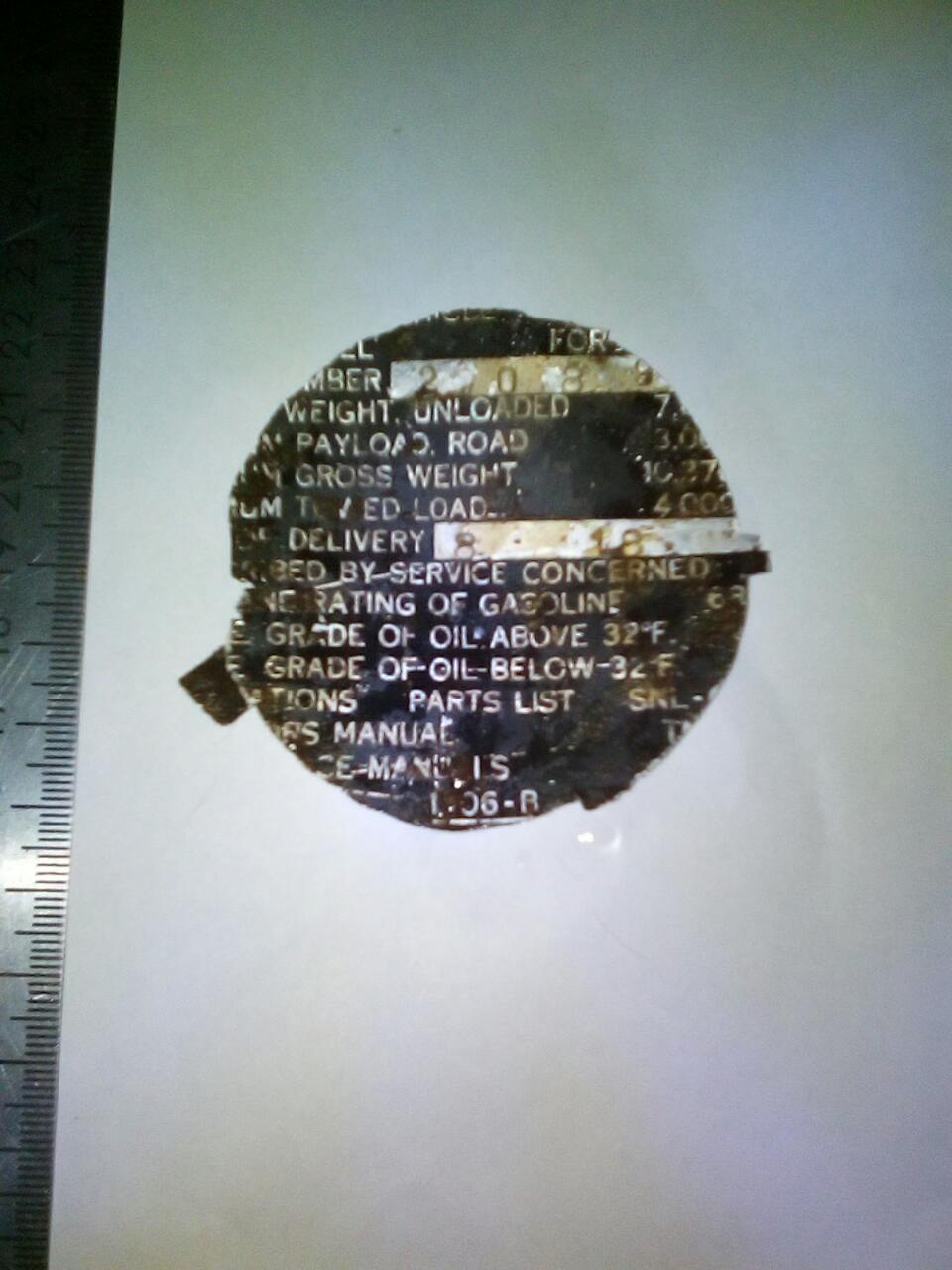

Шильды

[linnet 3287]

А что из англоязычного было с мотором/моторами воздушного охлаждения и взлетным весом примерно 5 тонн? Думаю, там взлетный вес указан в фунтах, свыше 10 тысяч.

[sber 260]

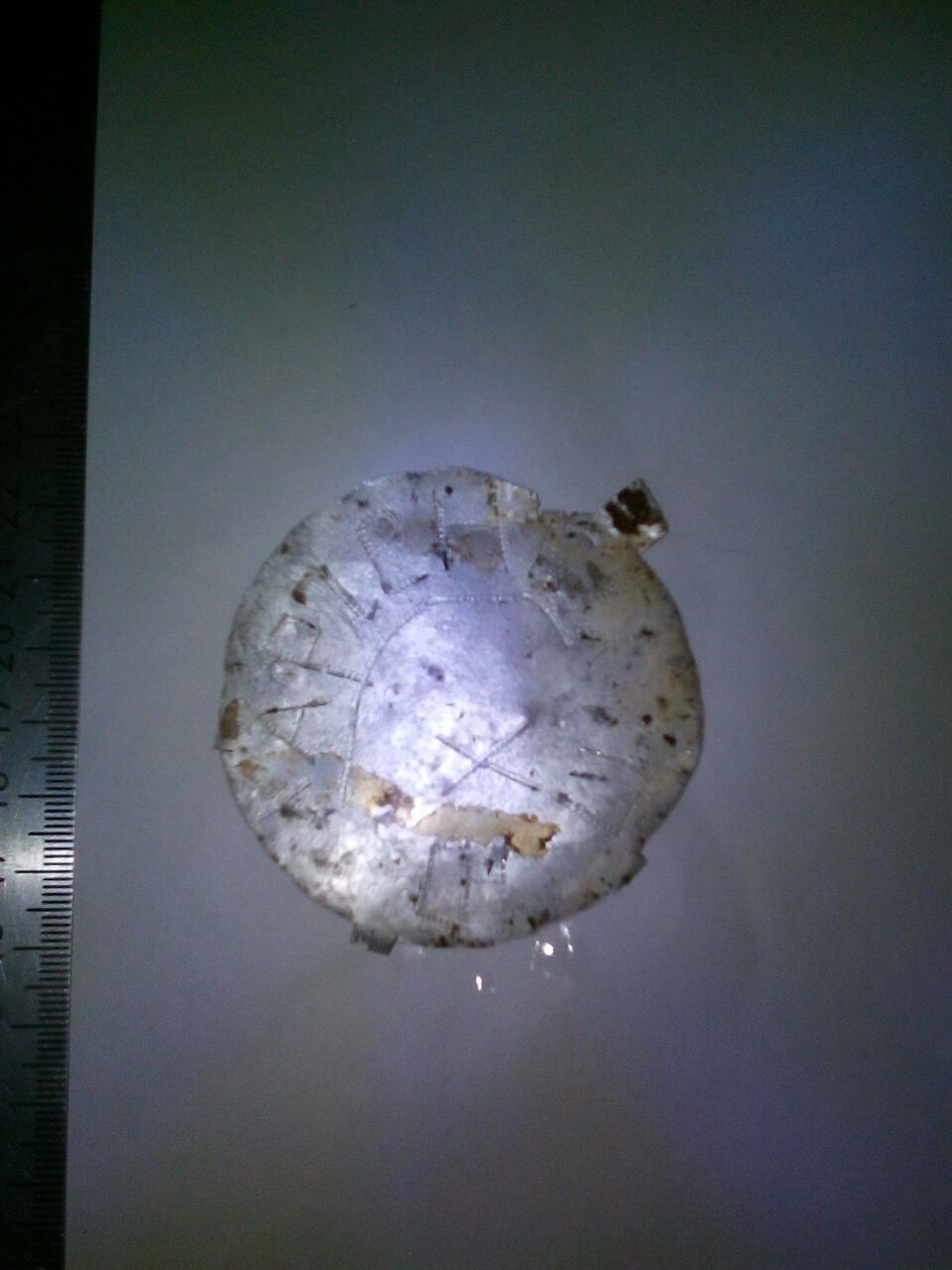

самодельная бирка в виде жетона вырезанная из шильды довольно таки действительно интересная , по фото не совсем разглядеть что там написано то ли фамилия то ли название чего то , если можно  сделайте фото более разборчивое .

[никитин дмитрий 254]

Прочитал на бирке Харченко П Ю

[Инженер-109 19]

Митчел? Бостон?  А где нашли?

[kirche 1231]

головка по конструкции похожа на двигатели Pratt & Whitney (Hornet или Wasp). также близок к ним немецкий BMW 132 (потомок Hornet). Не похоже на Wright - так что не Митчелл и не Бостон

Изменено 8 августа, 2017 пользователем kirche

[никитин дмитрий 254]

Тоже склоняюсь что двигатель

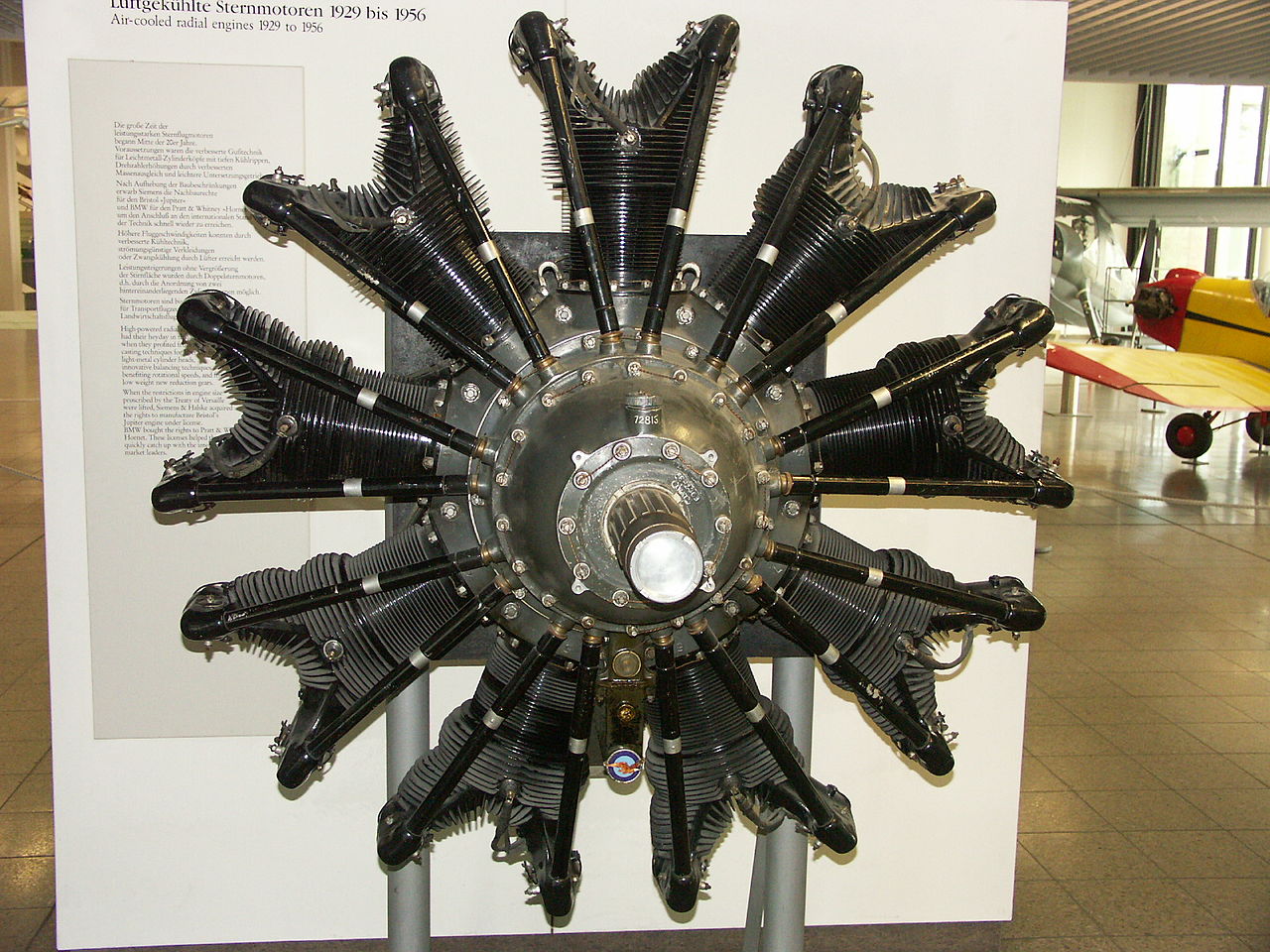

Pratt & Whitney R-1690 Hornet

[aleksander 124]

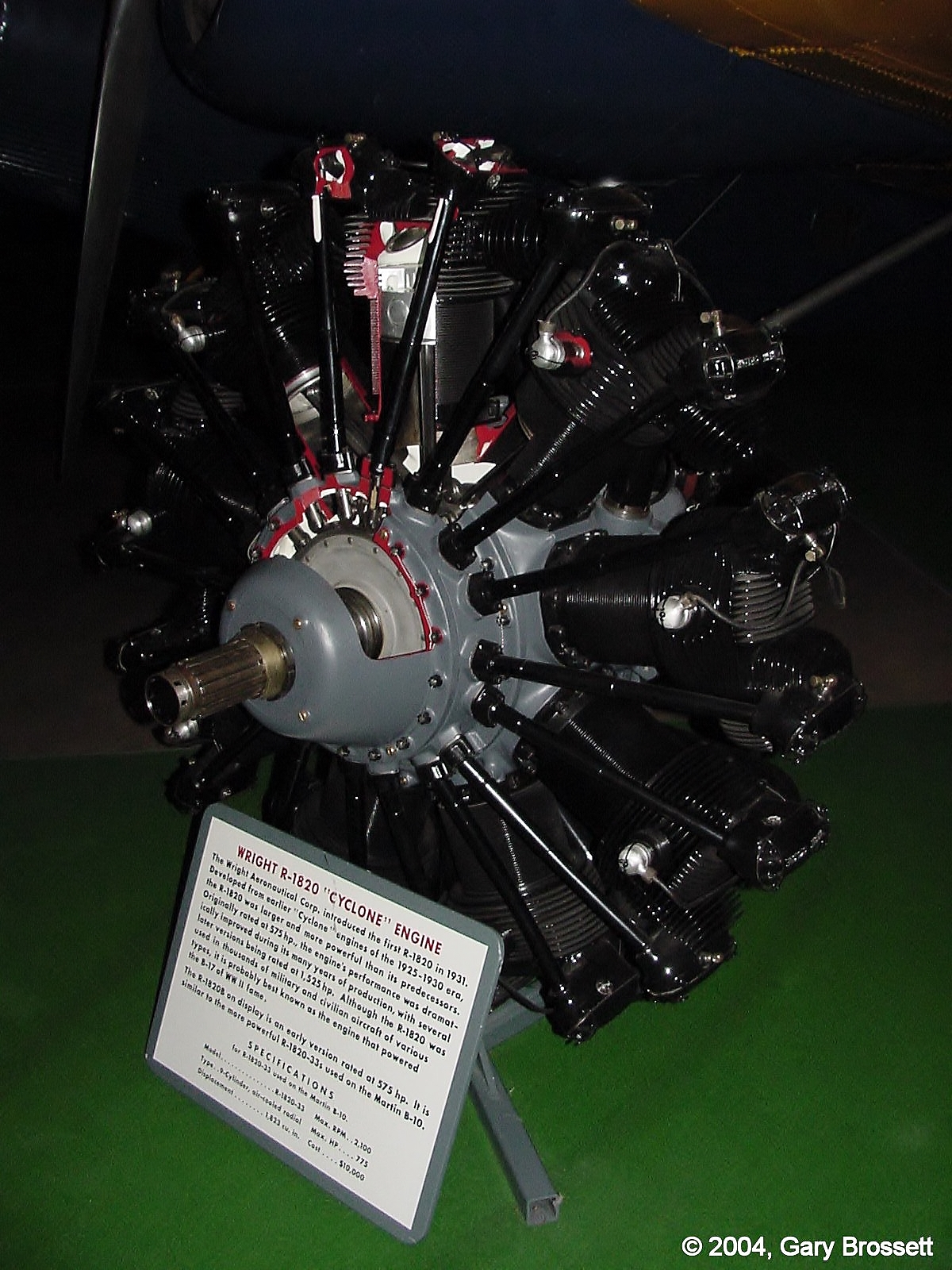

А может этот...

[kirche 1231]

12 часа назад, aleksander сказал:

А может этот...



Видно же, что не Wright (у них клапанная крышка закрывает всю коробку-"лодочку") - это либо  Pratt & Whitney, либо лицензионный BMW 132 (клапанная крышка маленькая и только на часть коробки, часто закрыта пружиной)

 вот на двигателе BMW 132 каждая вторая на цилиндре такая как найдена (с пружинным креплением крышки) и даже номер виден в том же месте.

[никитин дмитрий 254]

В 08.08.2017 в 09:45, Инженер-109 сказал:

Митчел? Бостон?  А где нашли?

Между д. Мологино и д. Климово

[kirche 1231]

В 07.08.2017 в 15:11, никитин дмитрий сказал:

Шильды

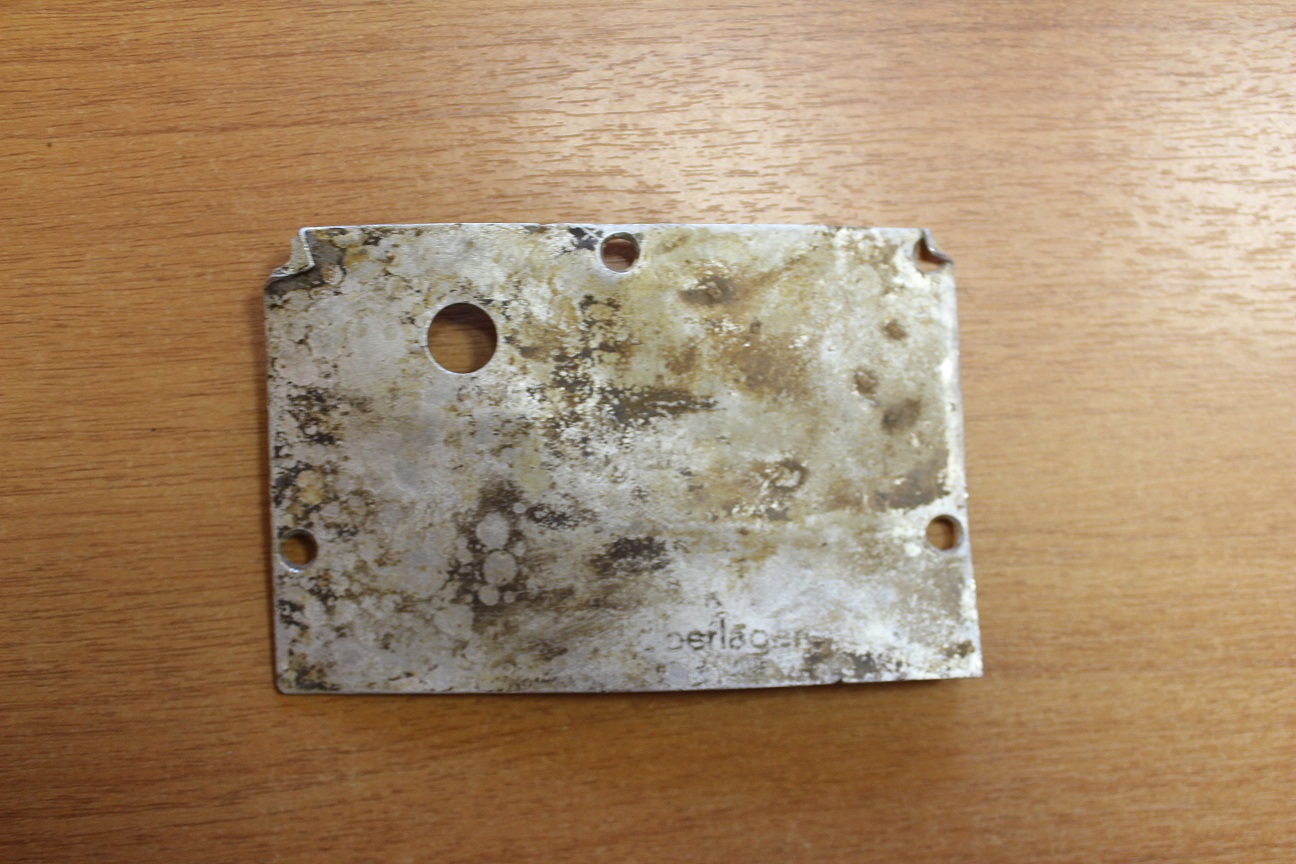

Подскажите, что там написано на шильдике?  - похоже на "berlagen" (возможно немецкое überlagen ? "покрывать, перекрывать")...

Вообще американские версии найденного движка в России не летали. "Двойные Wasp" конечно были на C-47, но там уже на трех болтах клапанные крышки, скобой крепление только на одинарных "Хорнетах" и "Васпах" нашел.

Так что возможно там "Тетушка Ю" упала (причем из экспортных раз на английском вторая шильда ?). Или это вообще помойка аэродромная и шильда к мотору отношения не имеет...

[никитин дмитрий 254]

Кирилл, на таблички видно   berlagen

Место заболоченное, много алюминевой шолухи, на январь 1942 наш тыл. Аэродром был у д Климово, место падения  12 км на запад от Климово

Изменено 11 августа, 2017 пользователем никитин дмитрий
