Прокофьев Илья

самолет Ил-2, расположение номеров

73 сообщения в этой теме

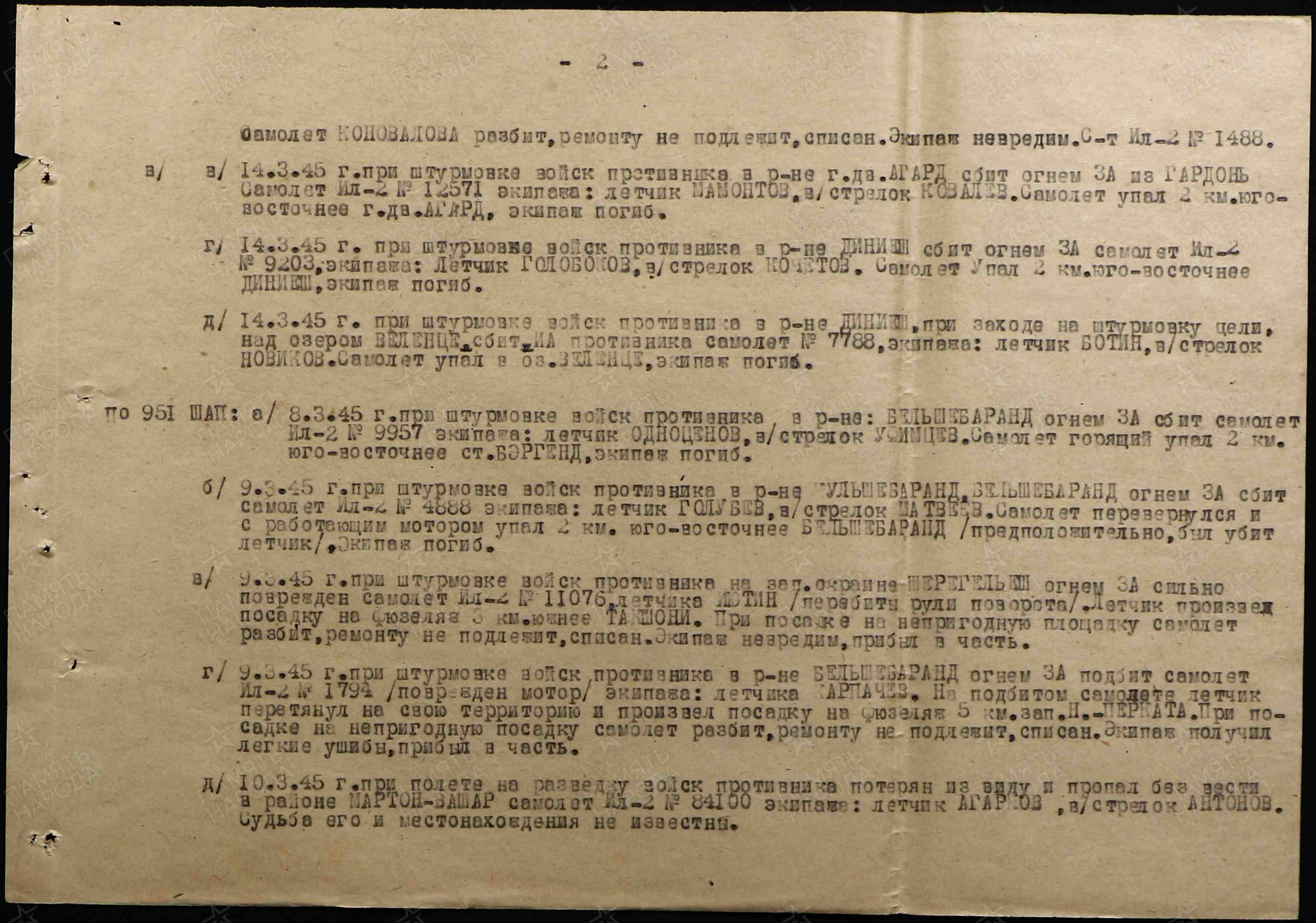

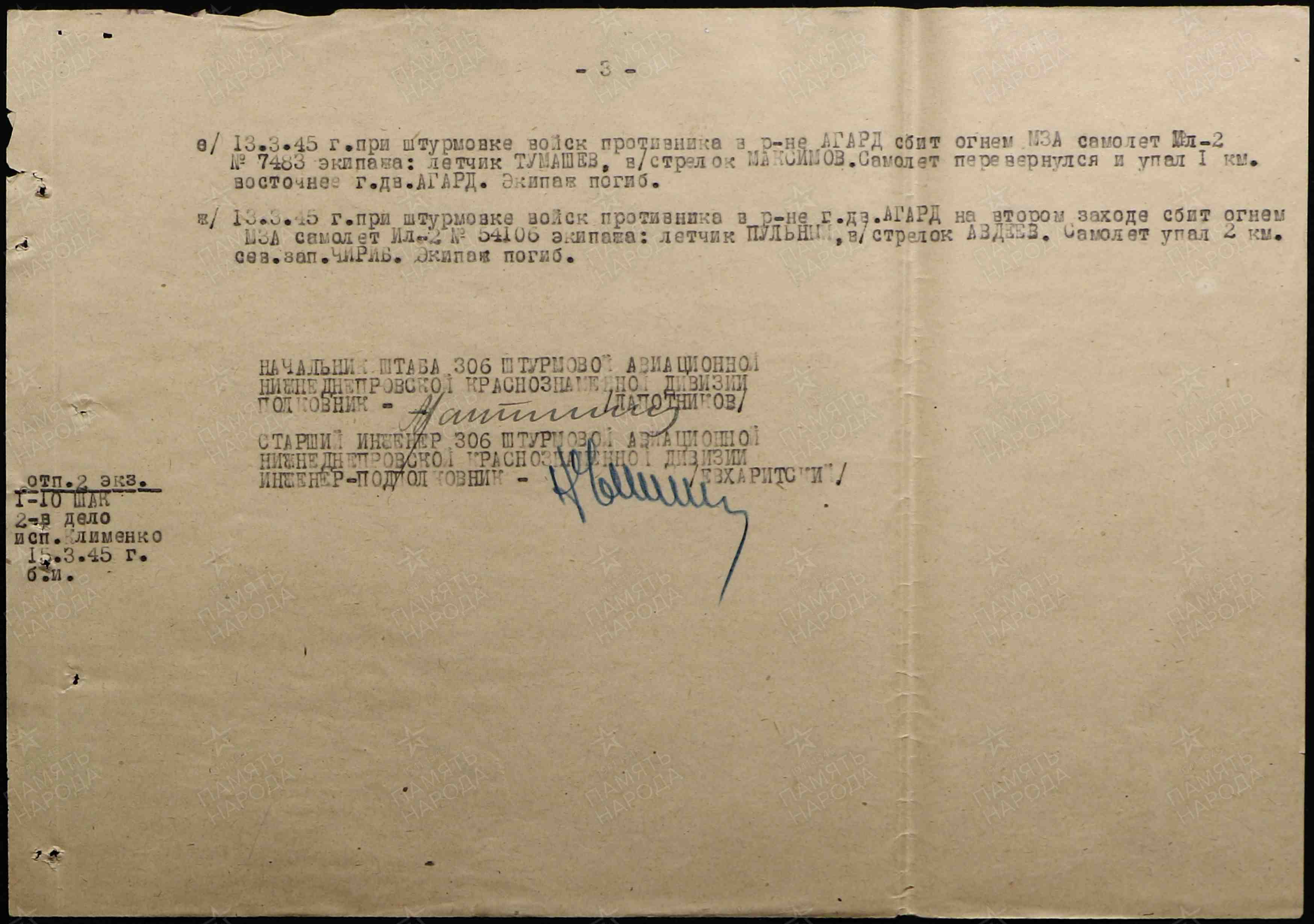

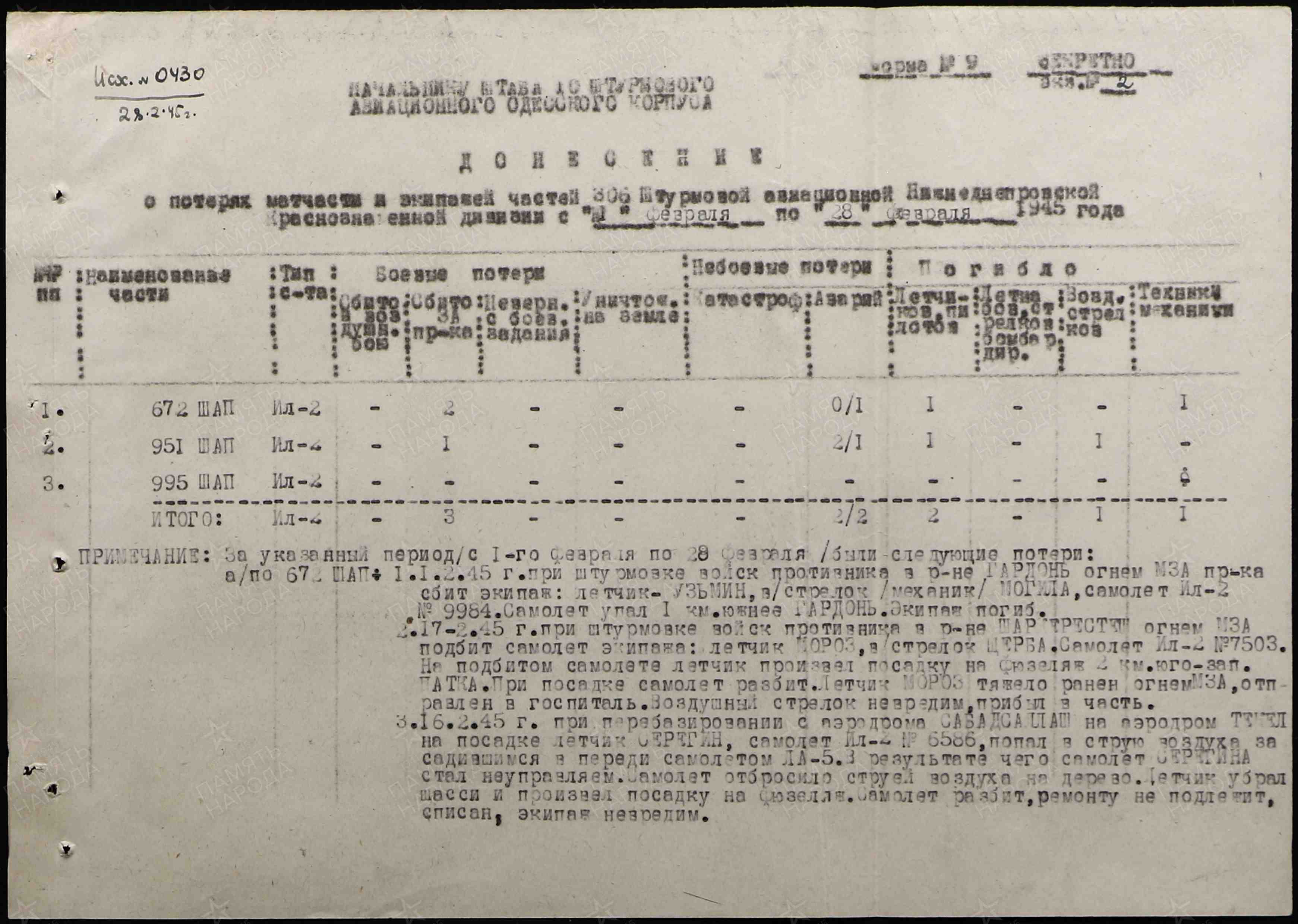

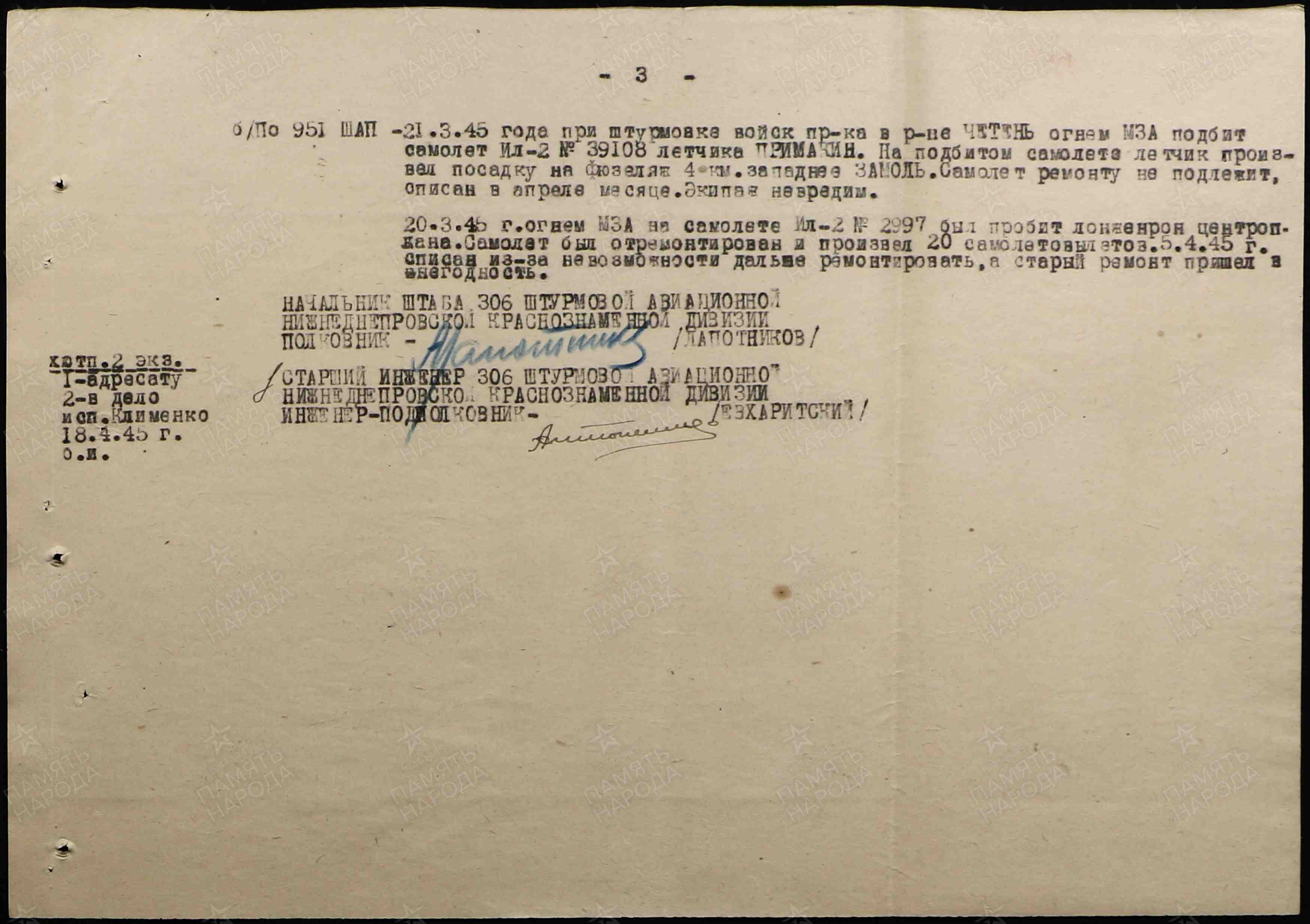

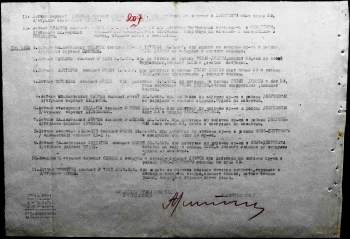

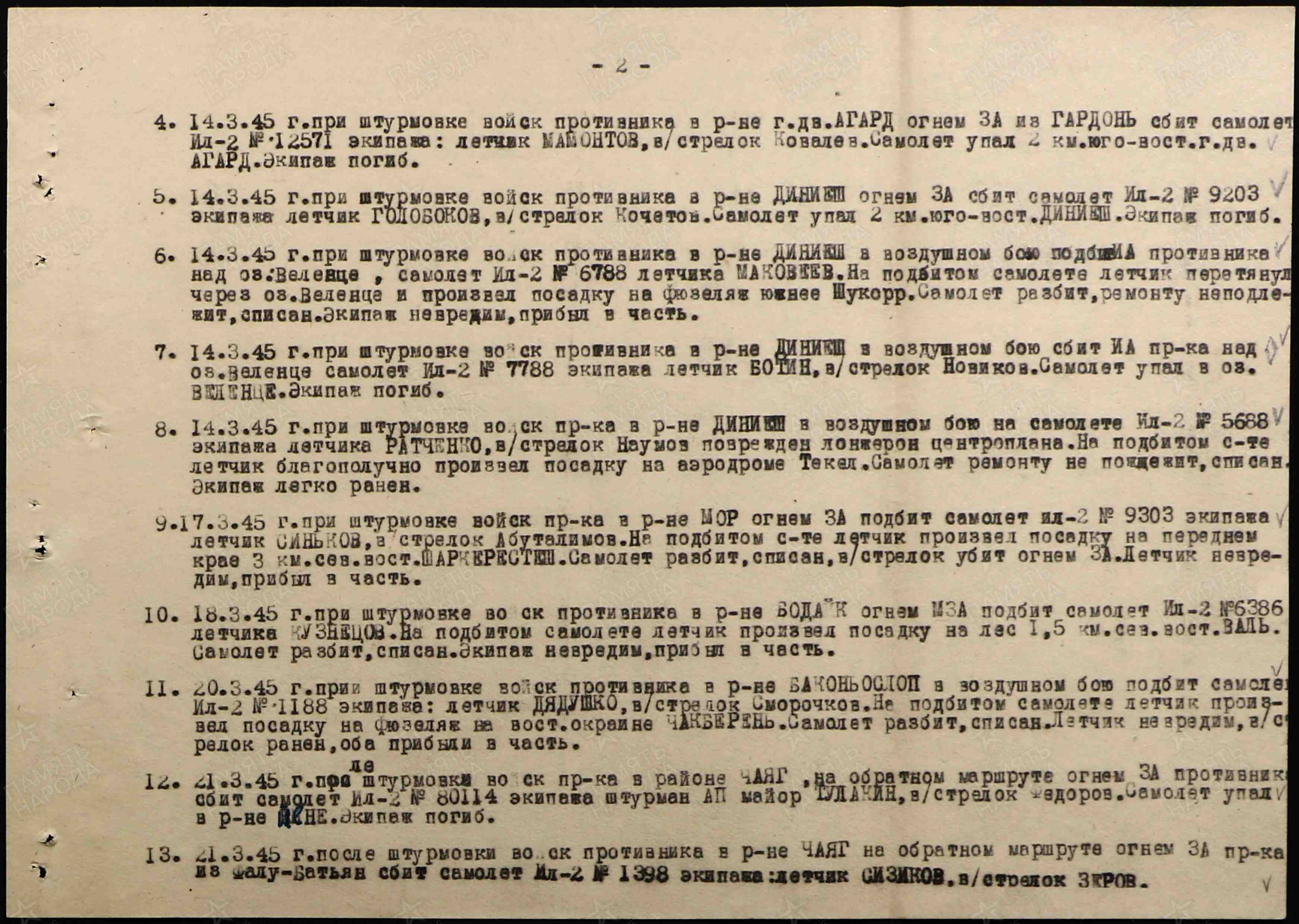

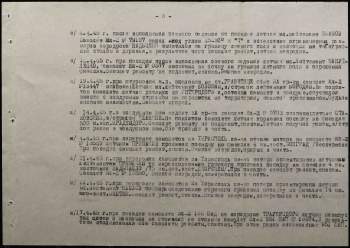

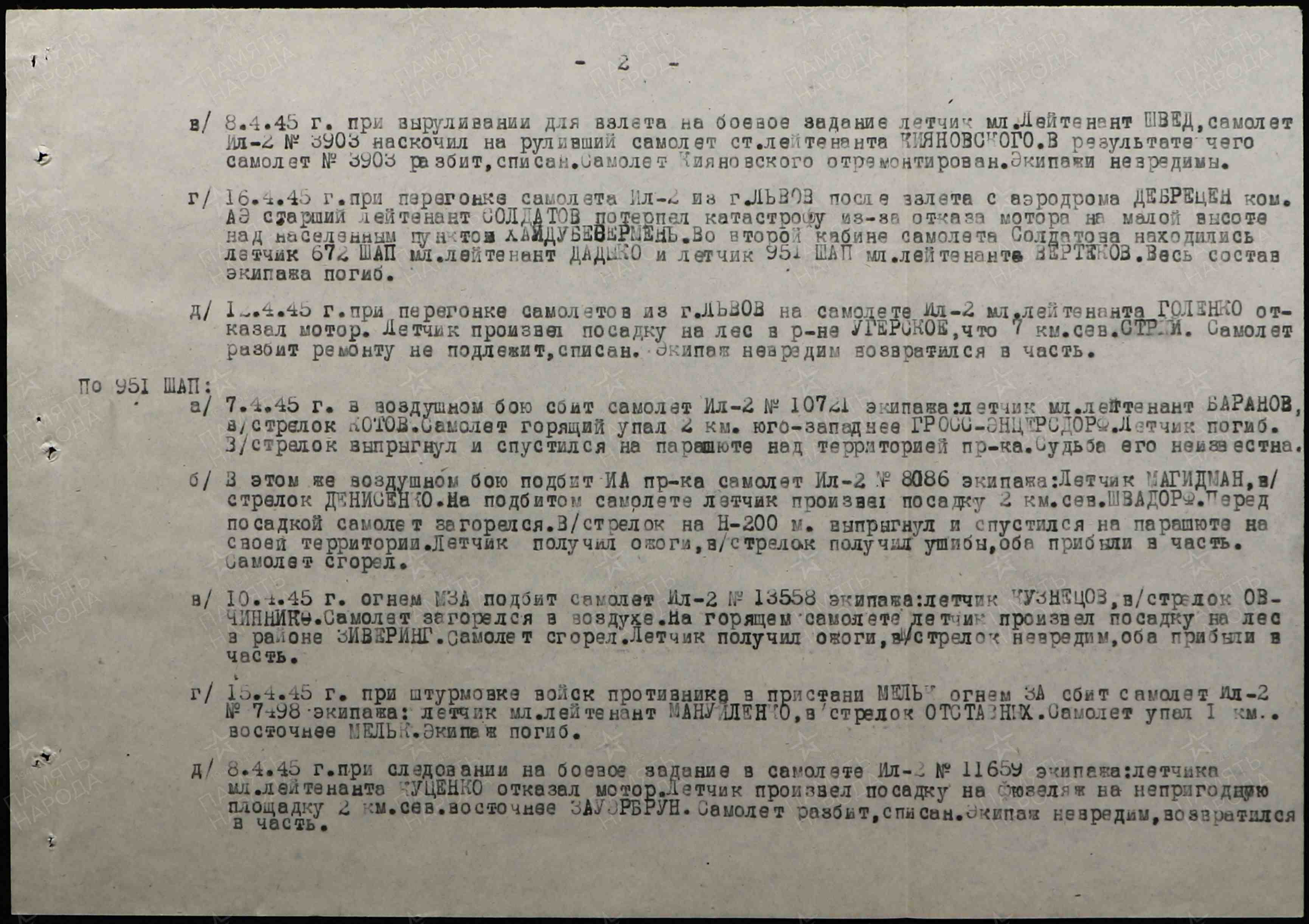

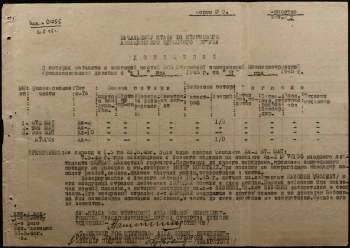

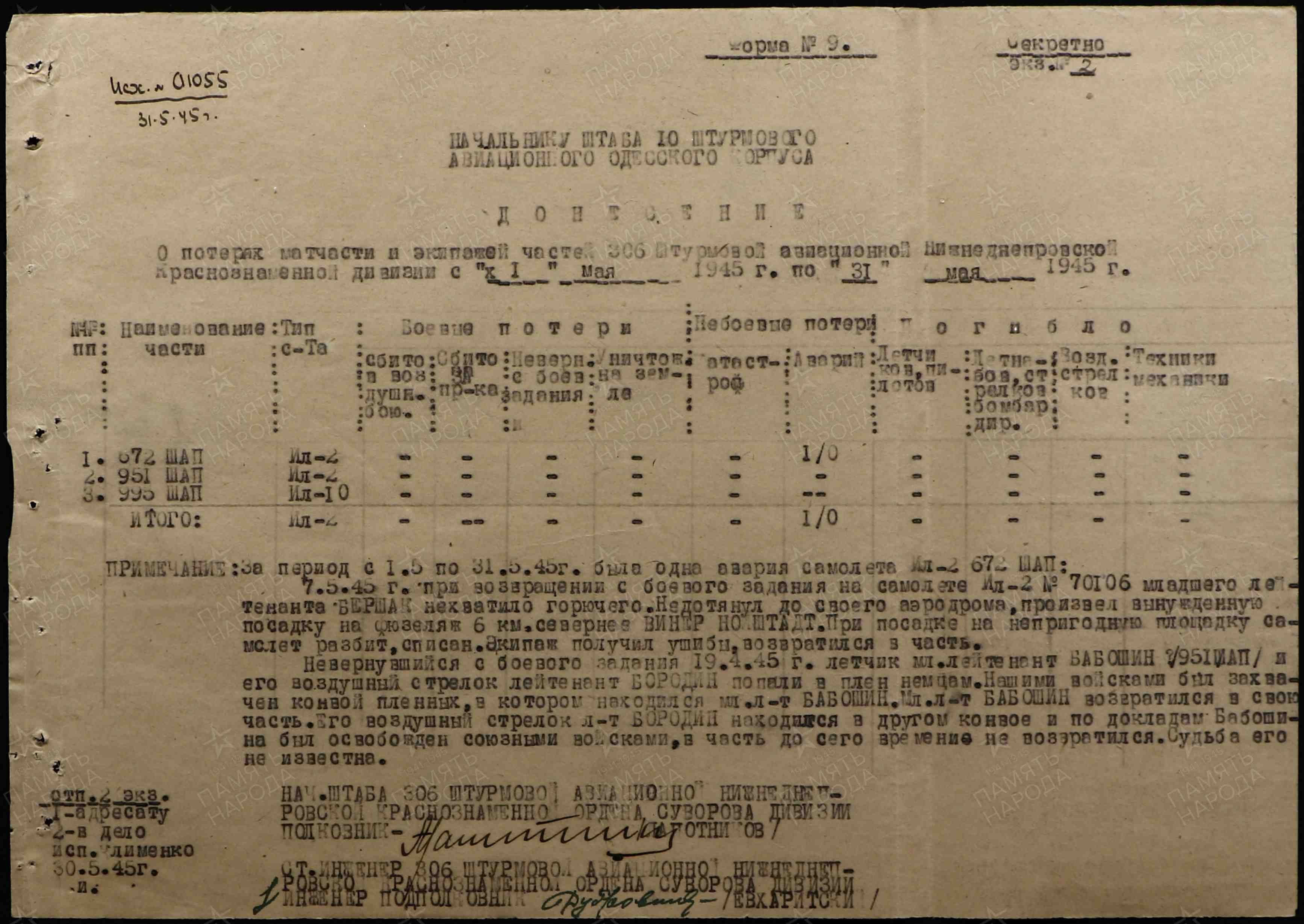

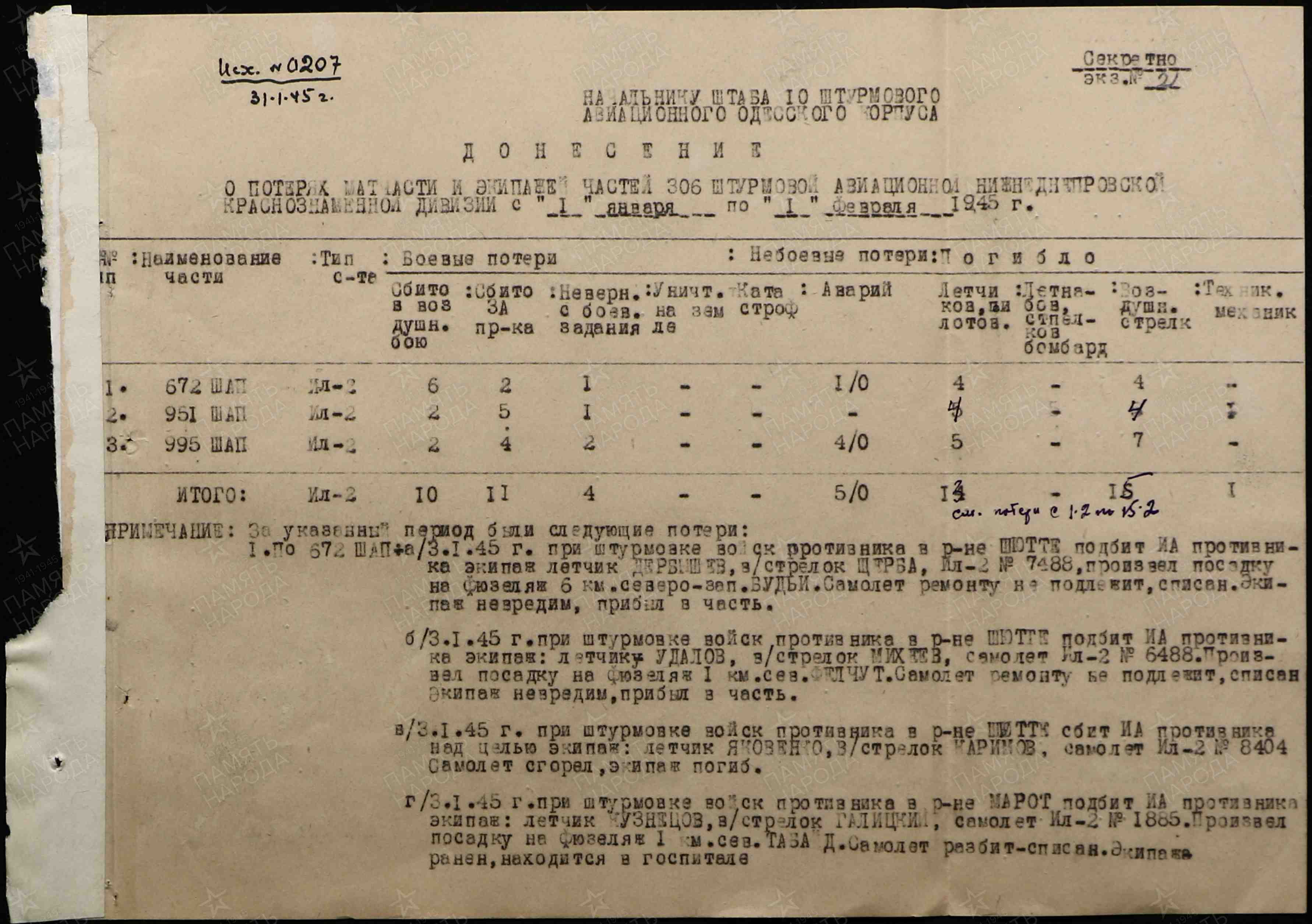

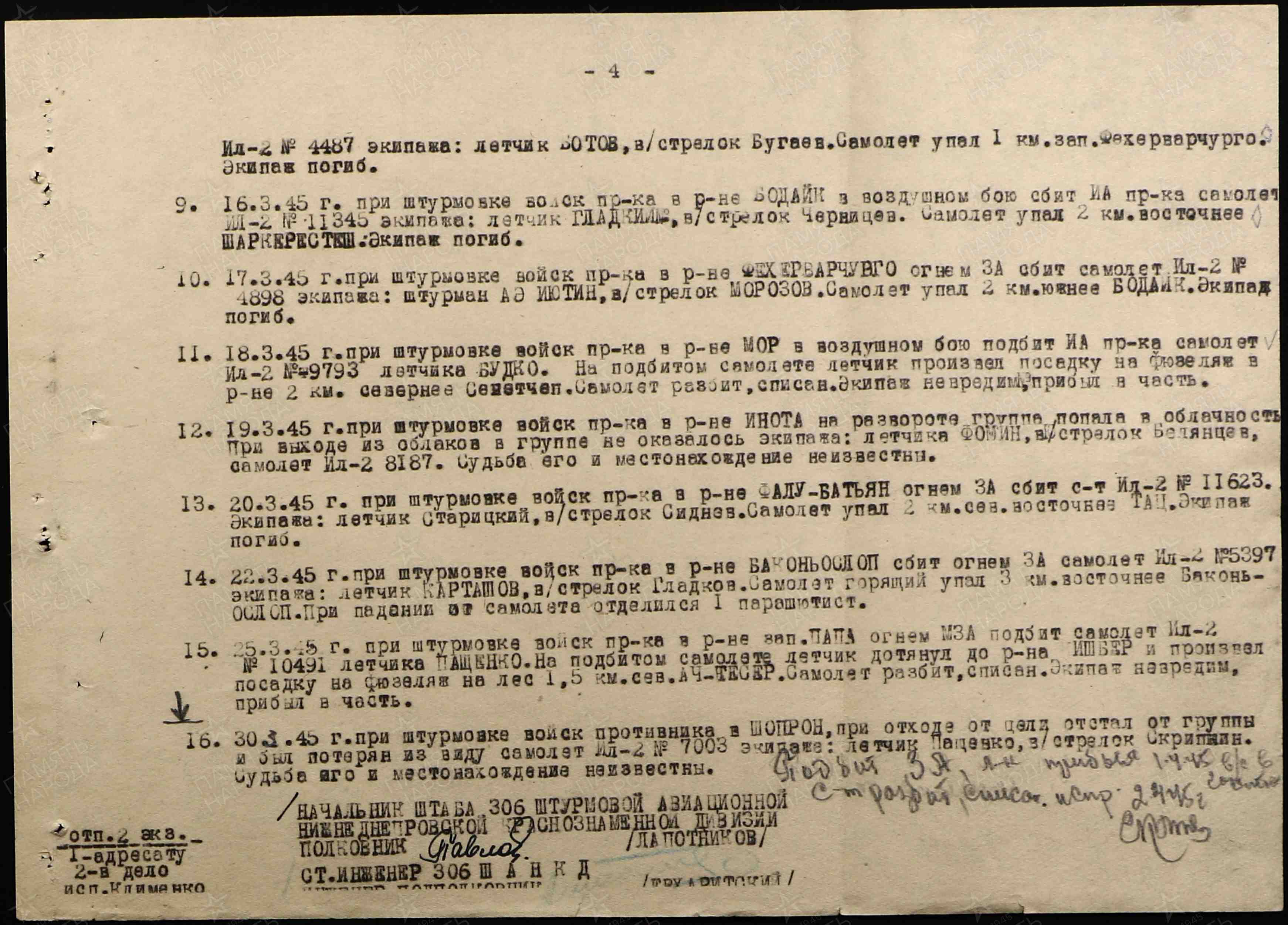

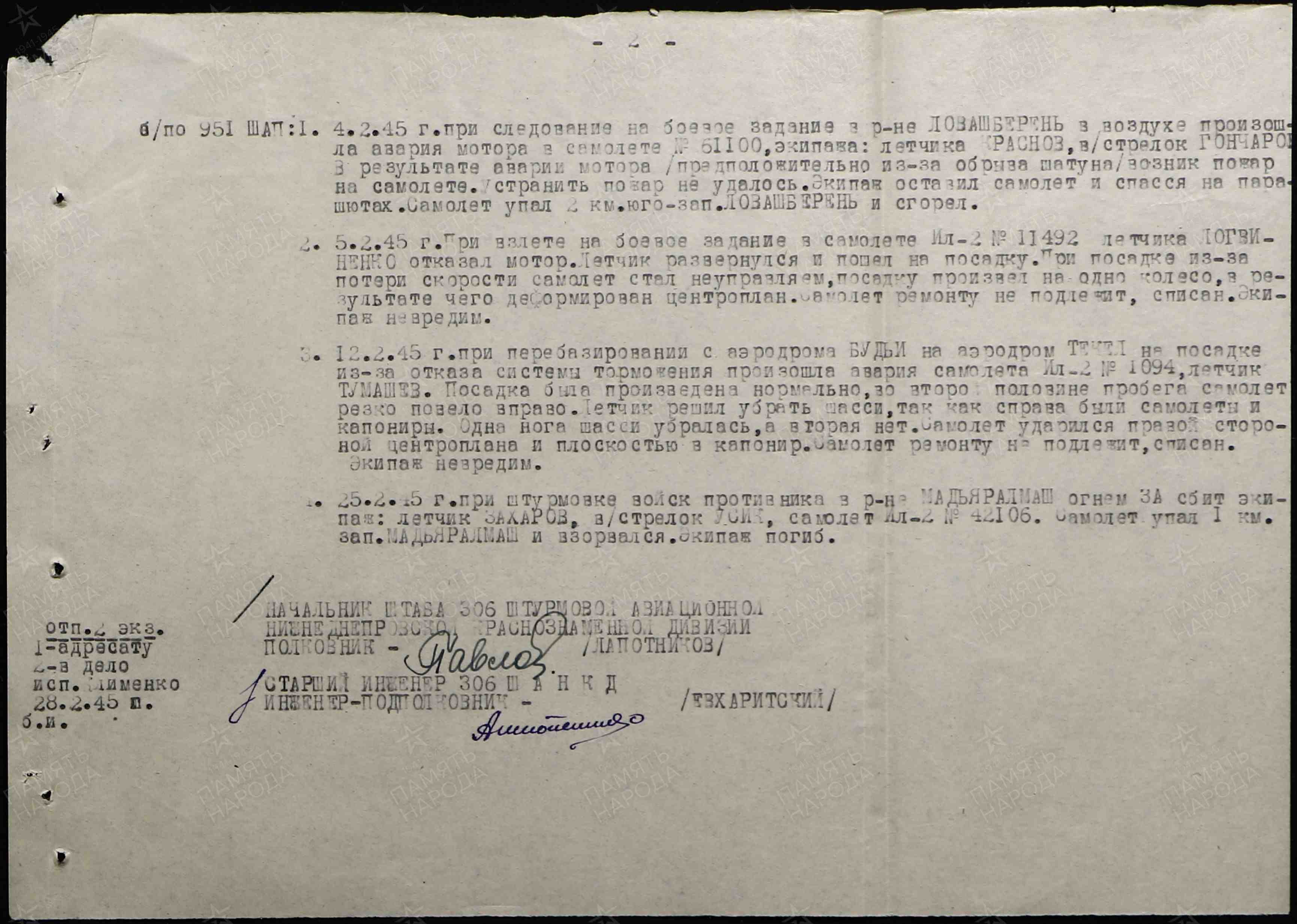

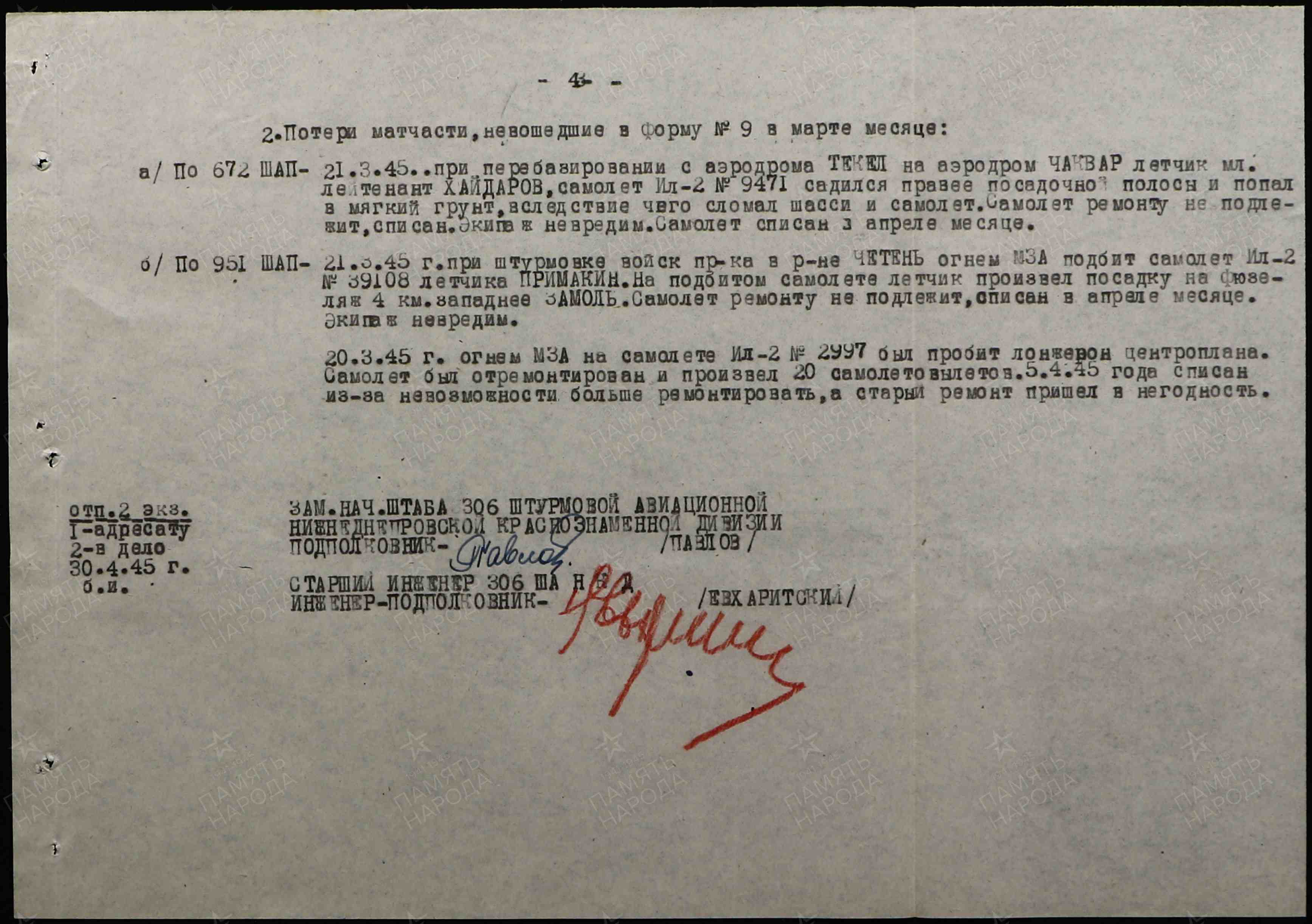

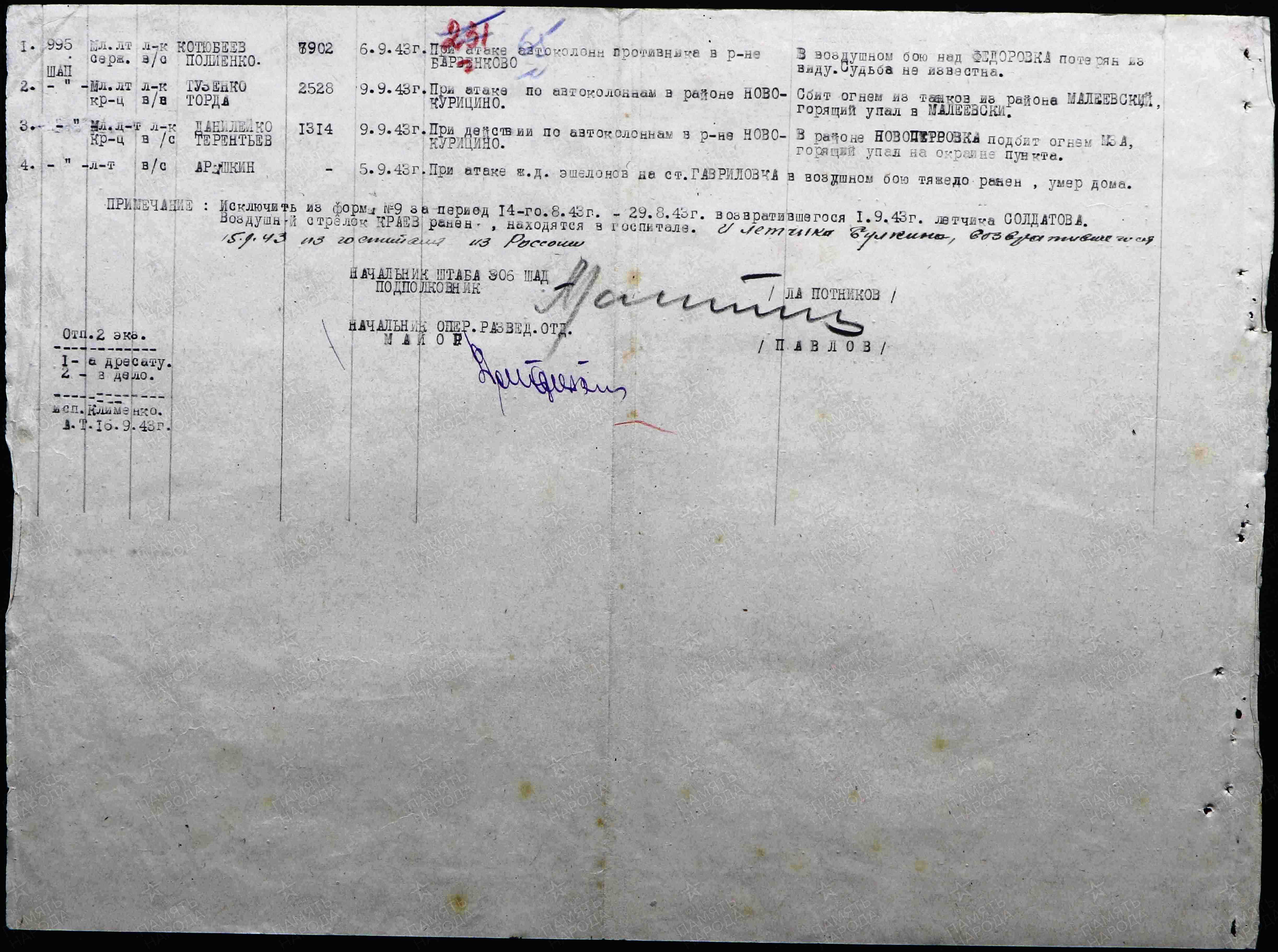

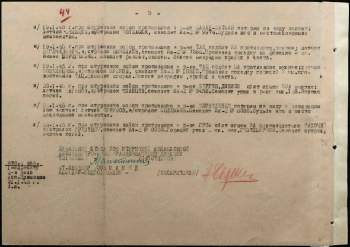

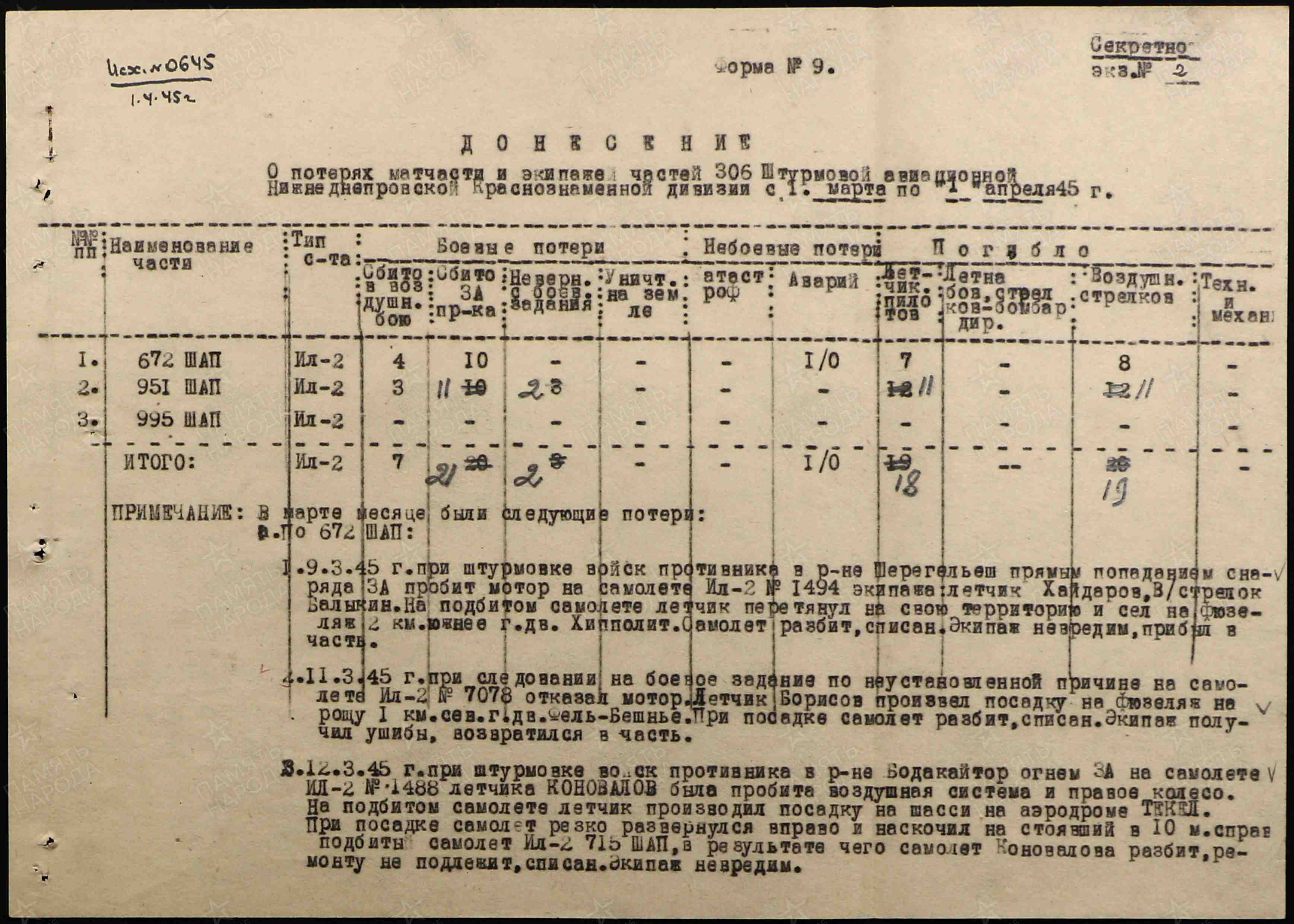

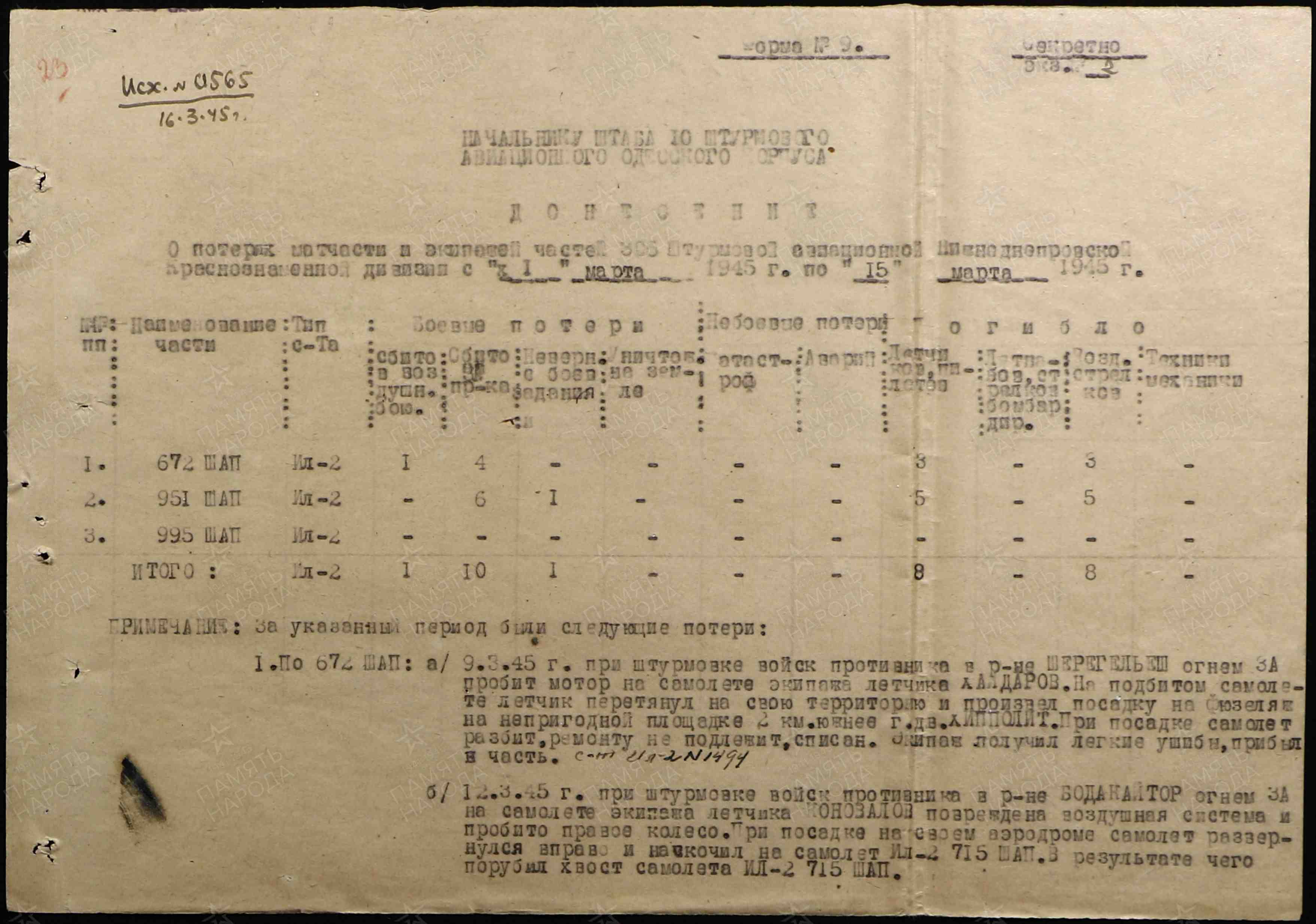

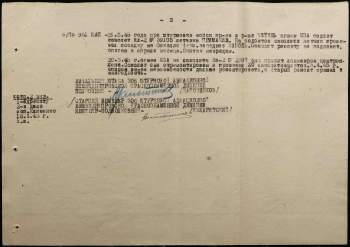

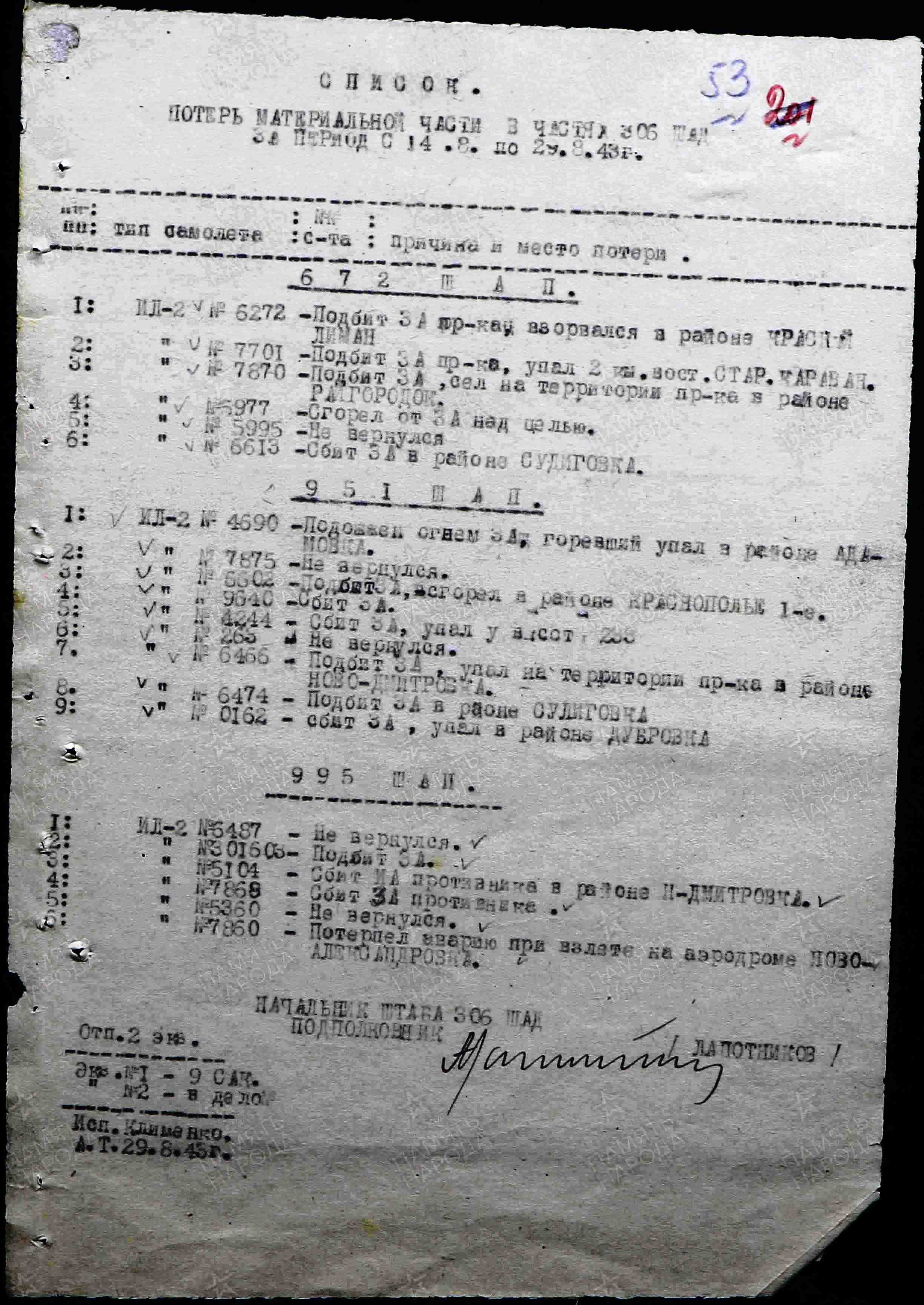

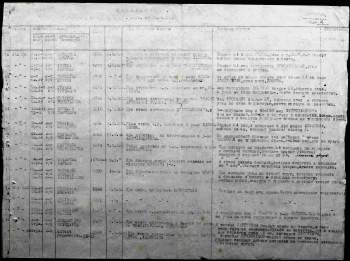

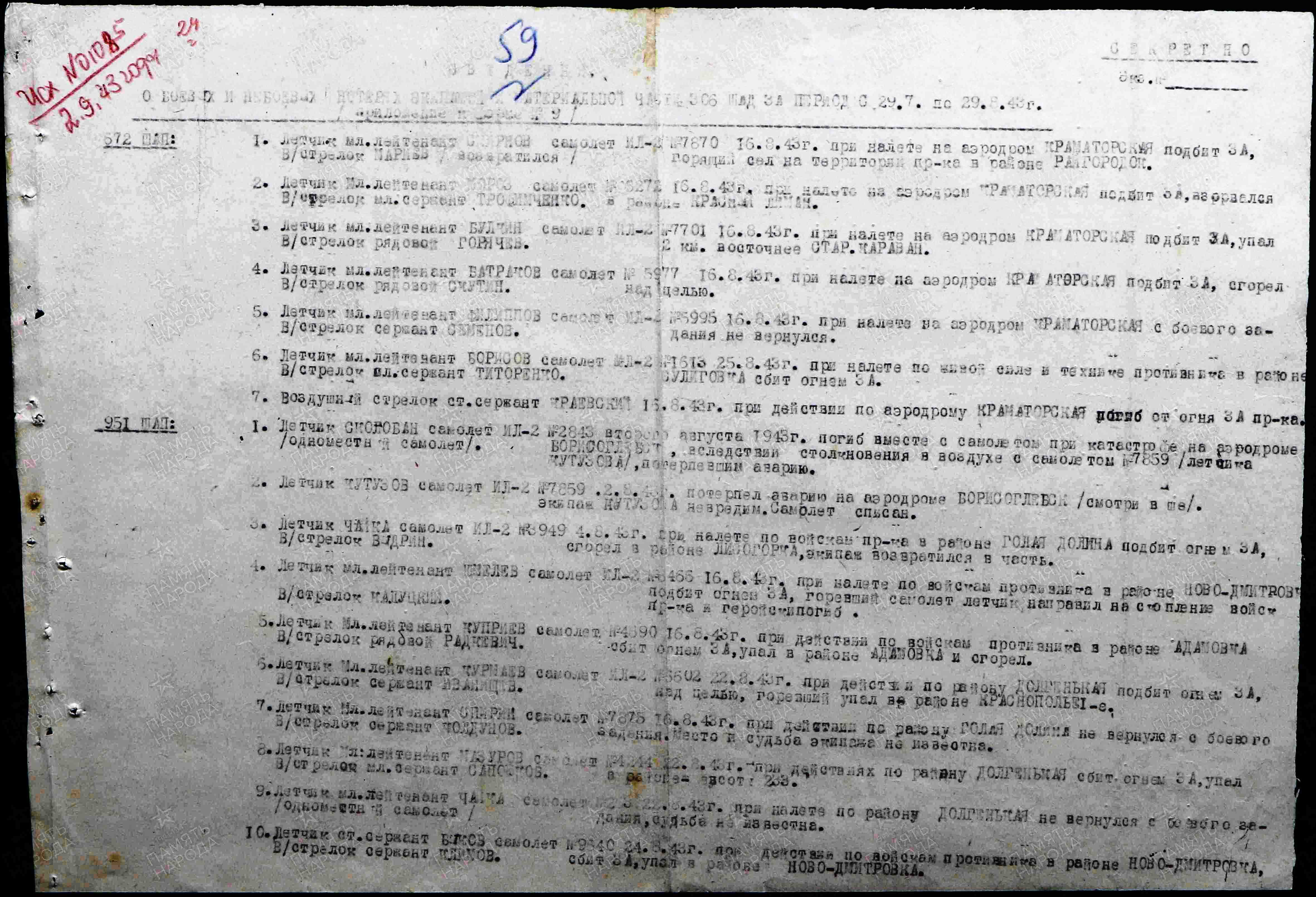

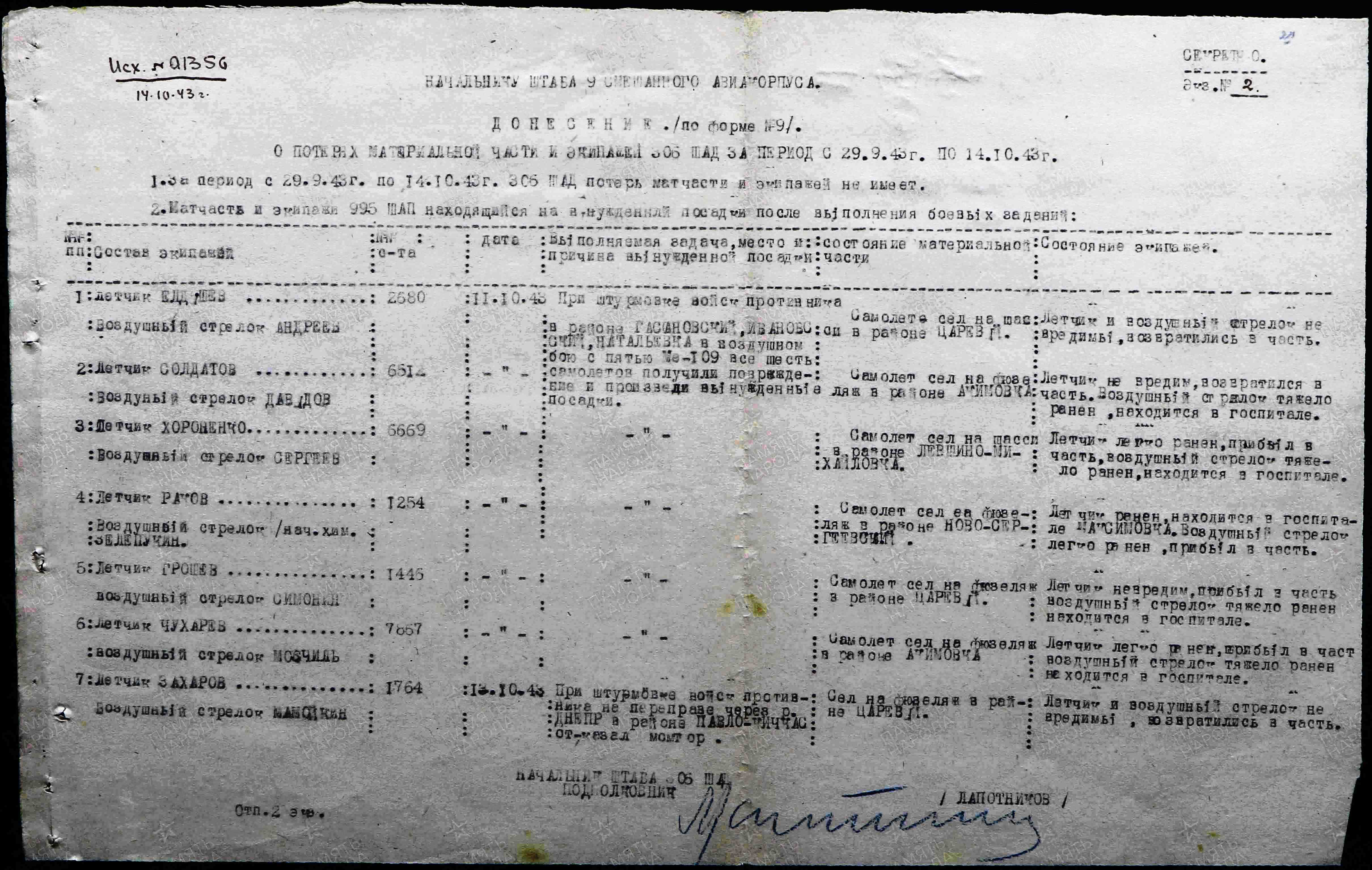

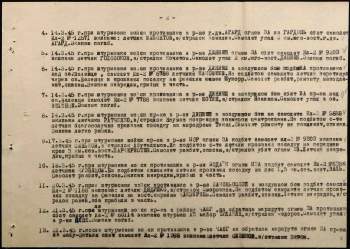

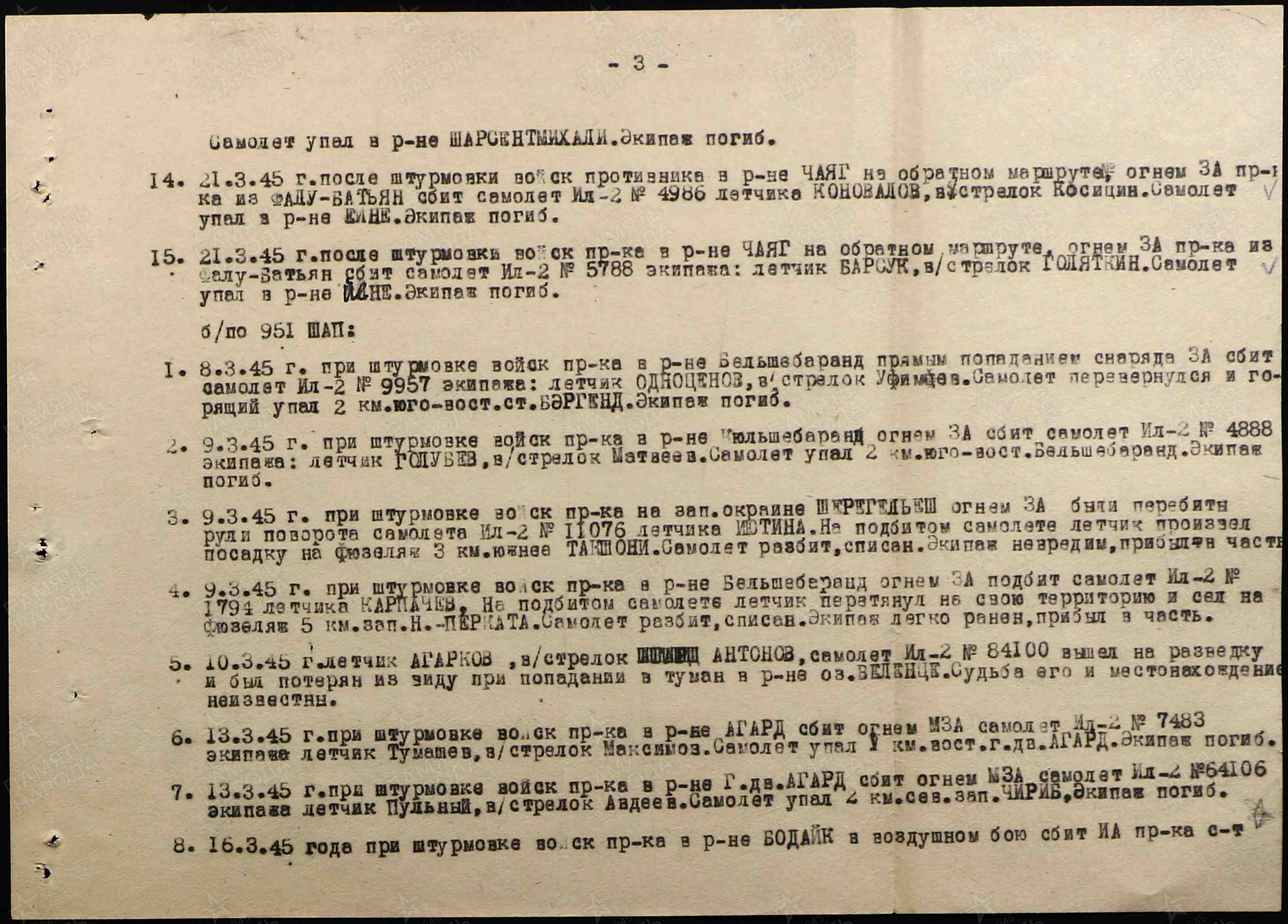

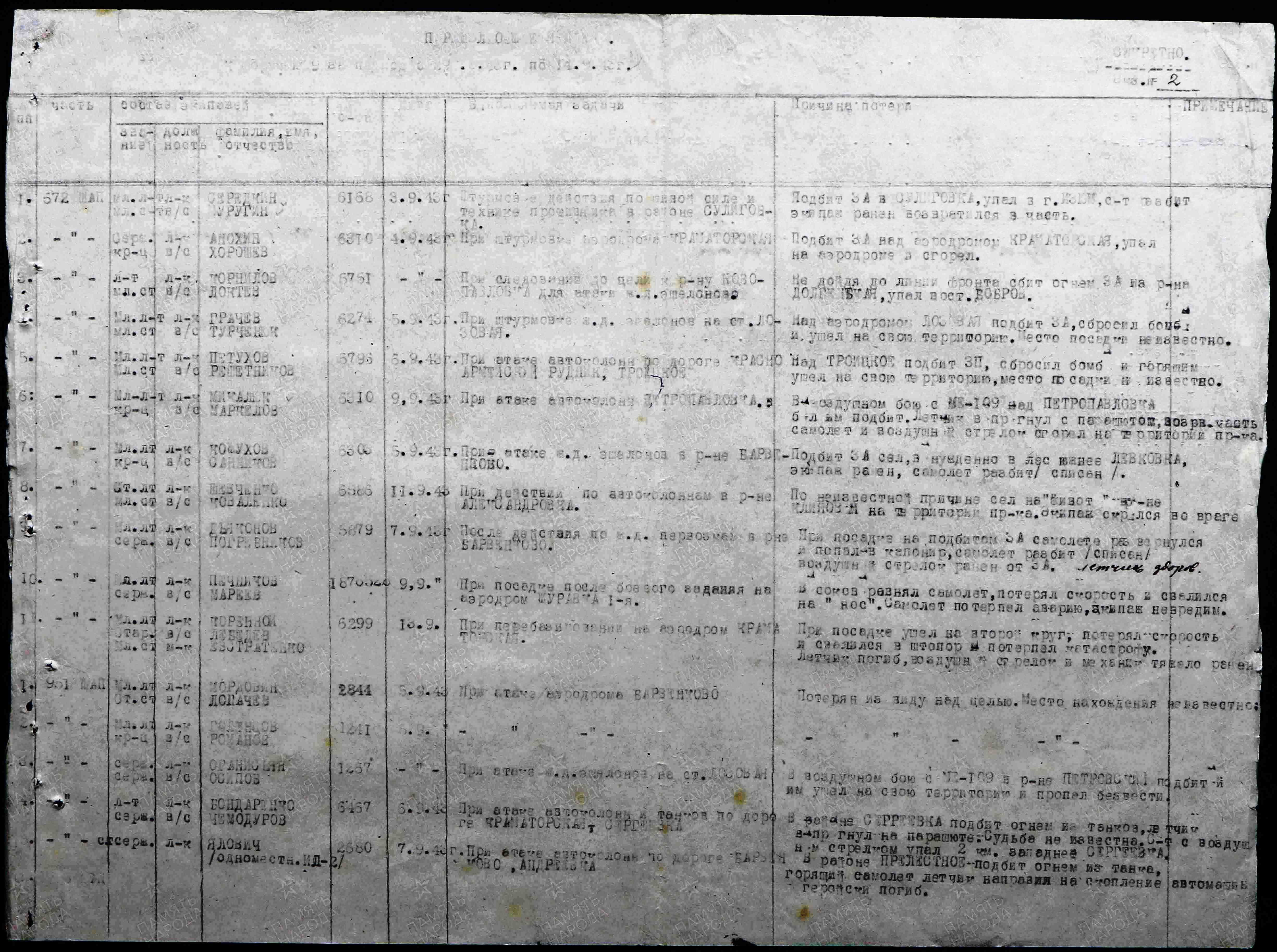

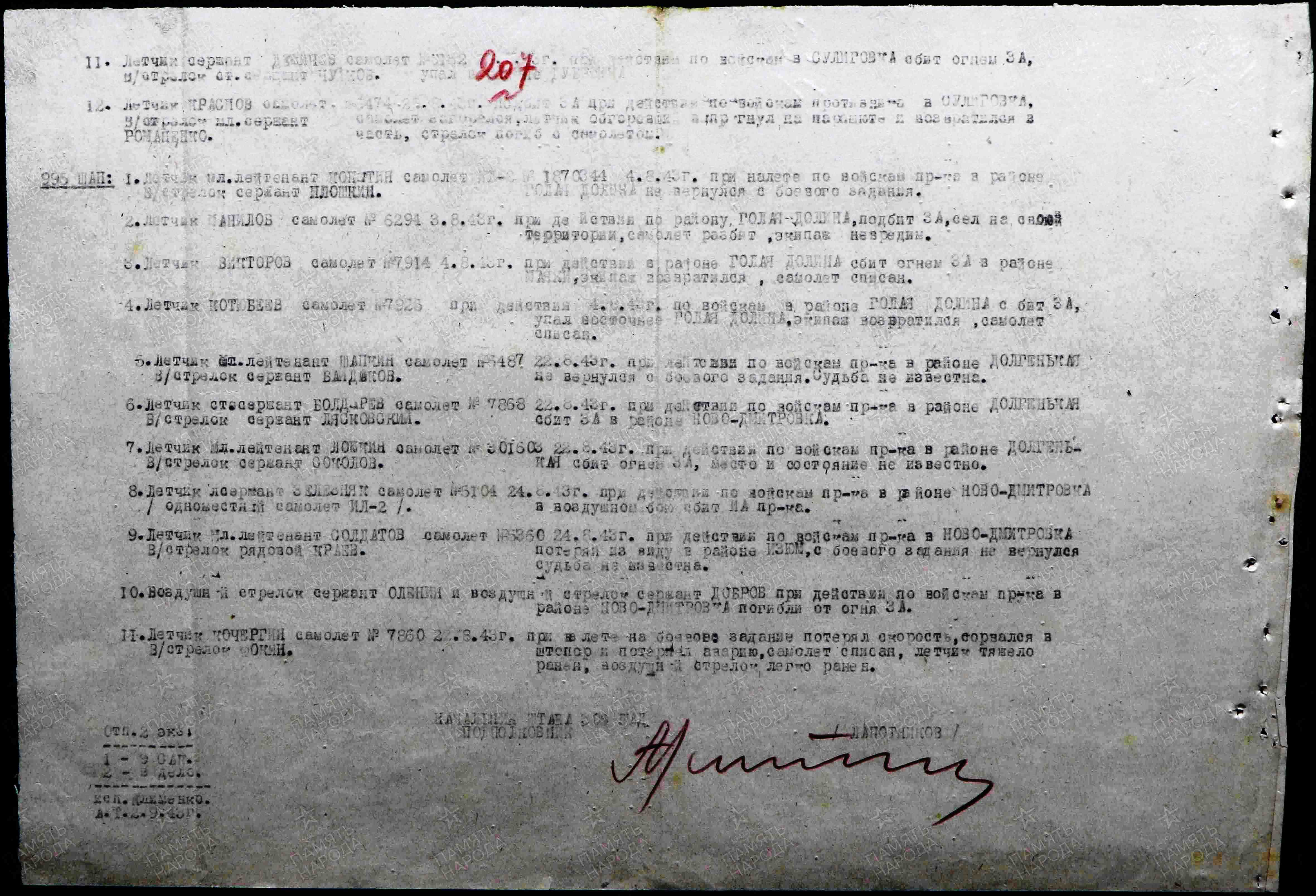

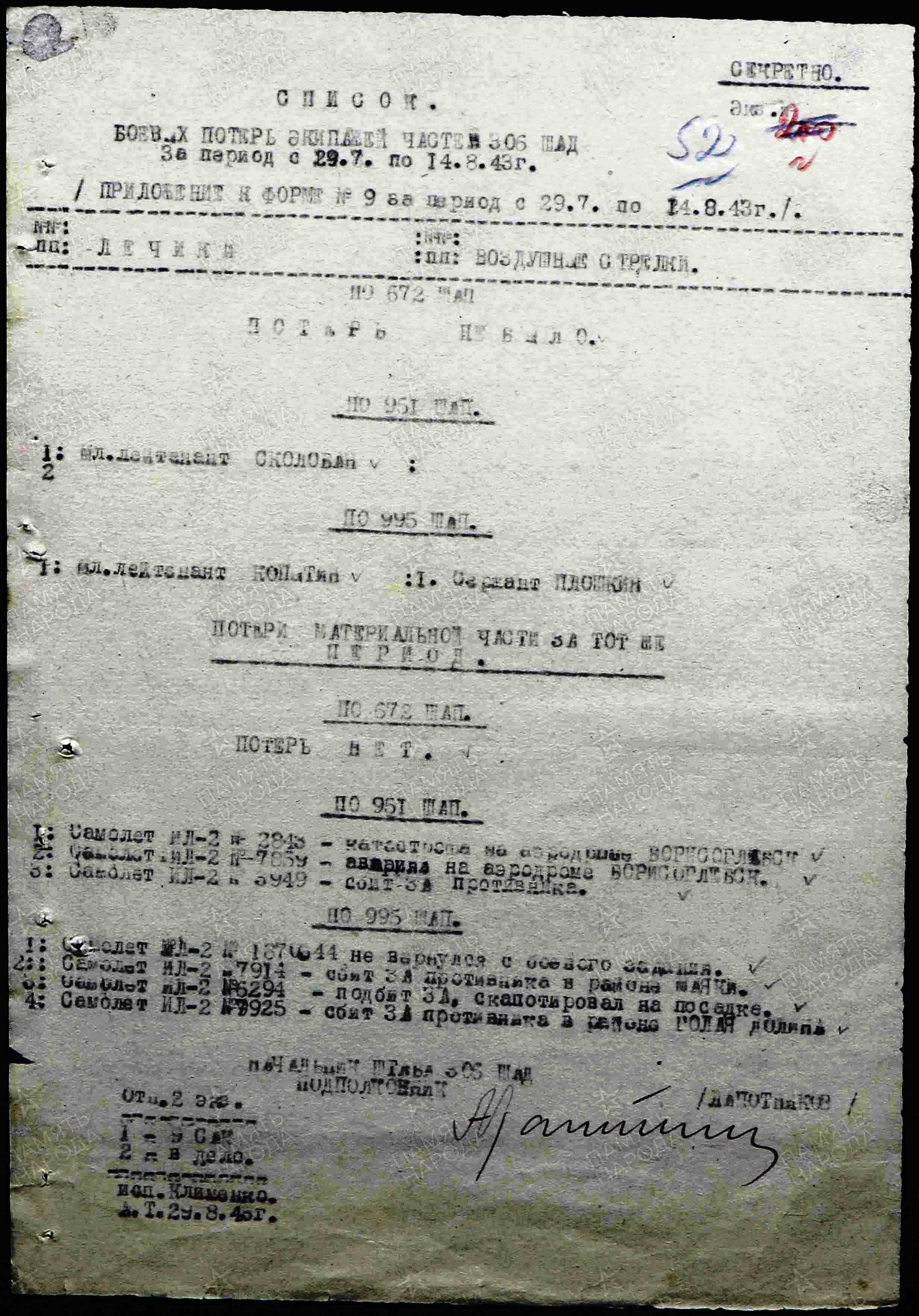

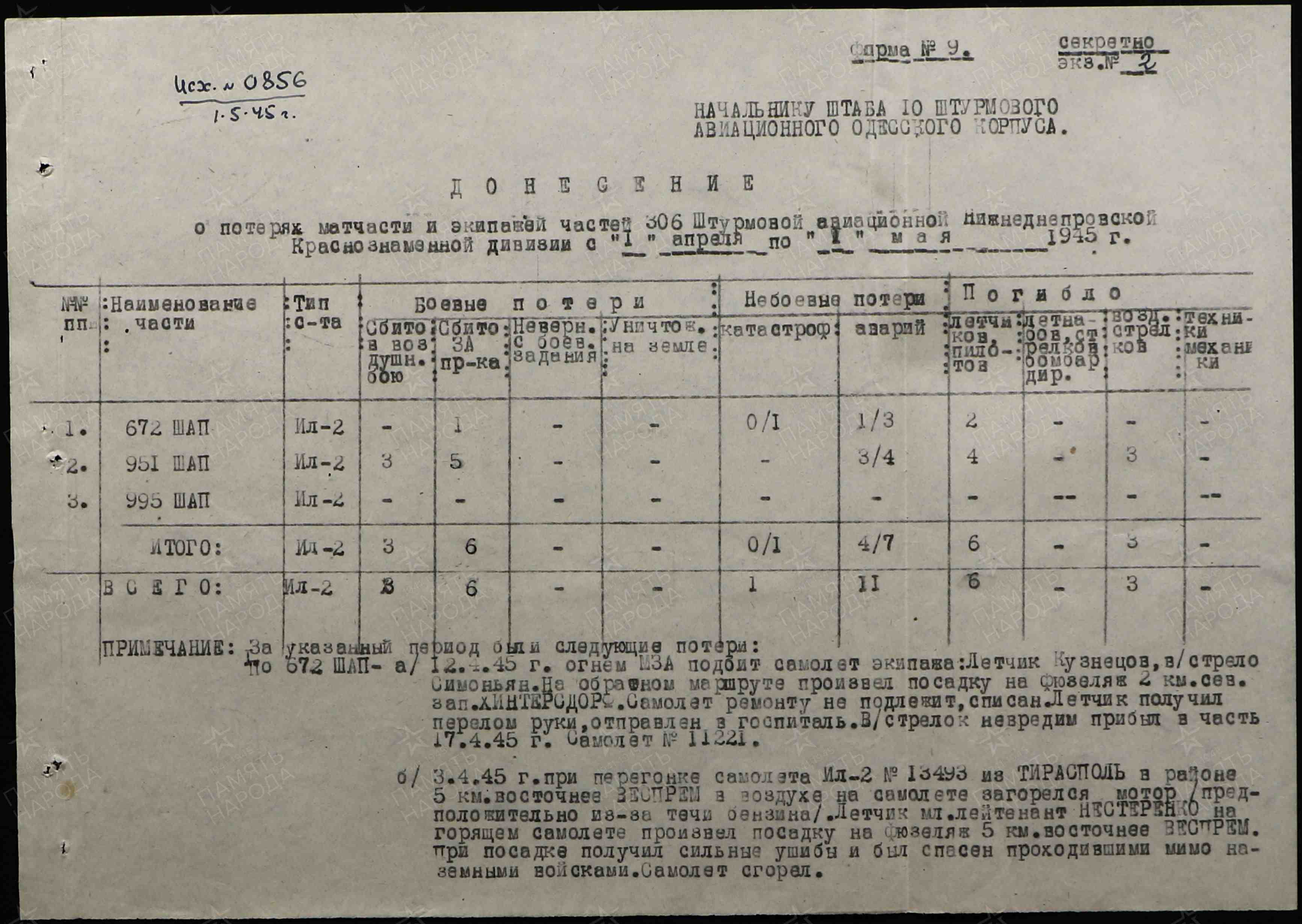

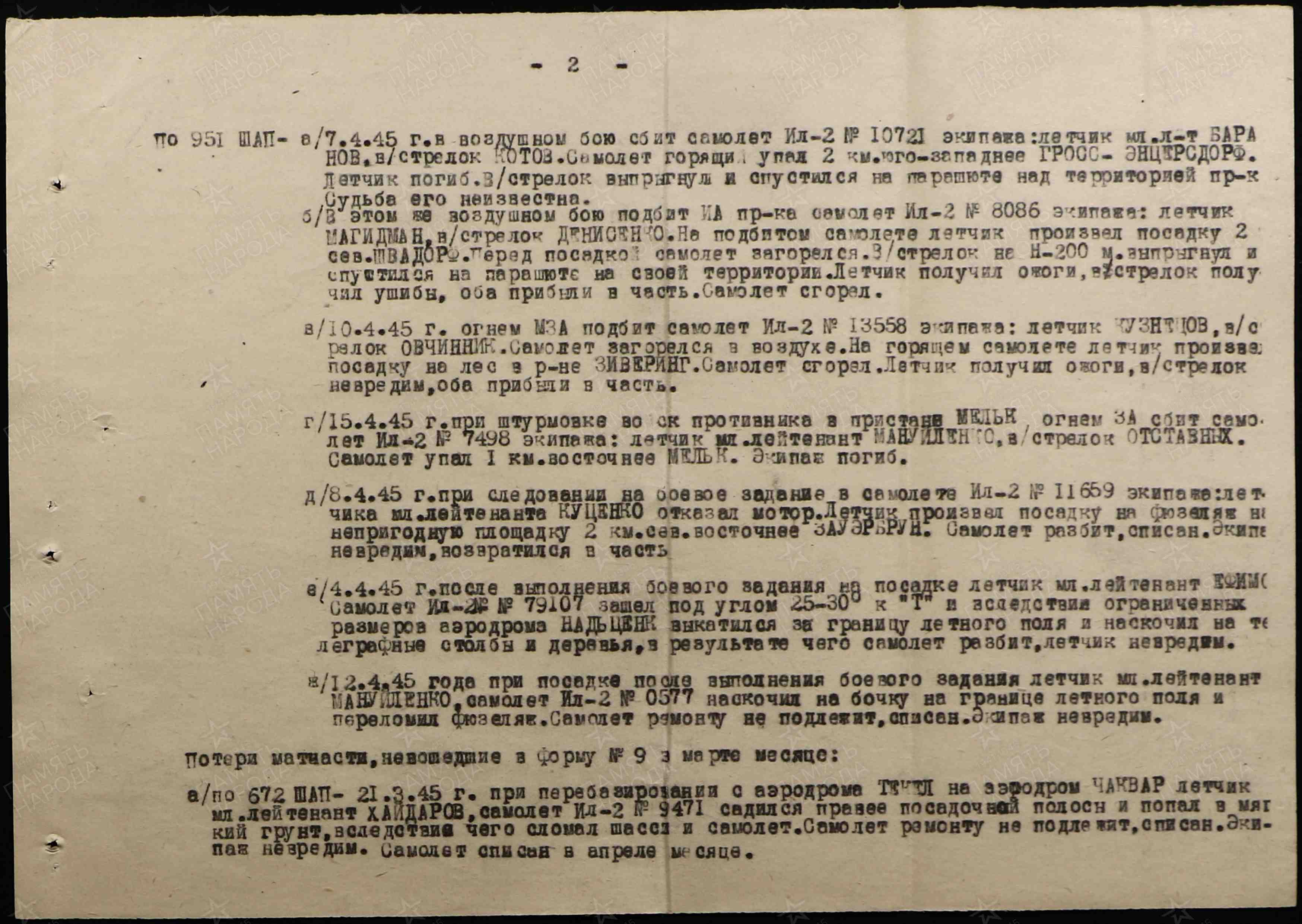

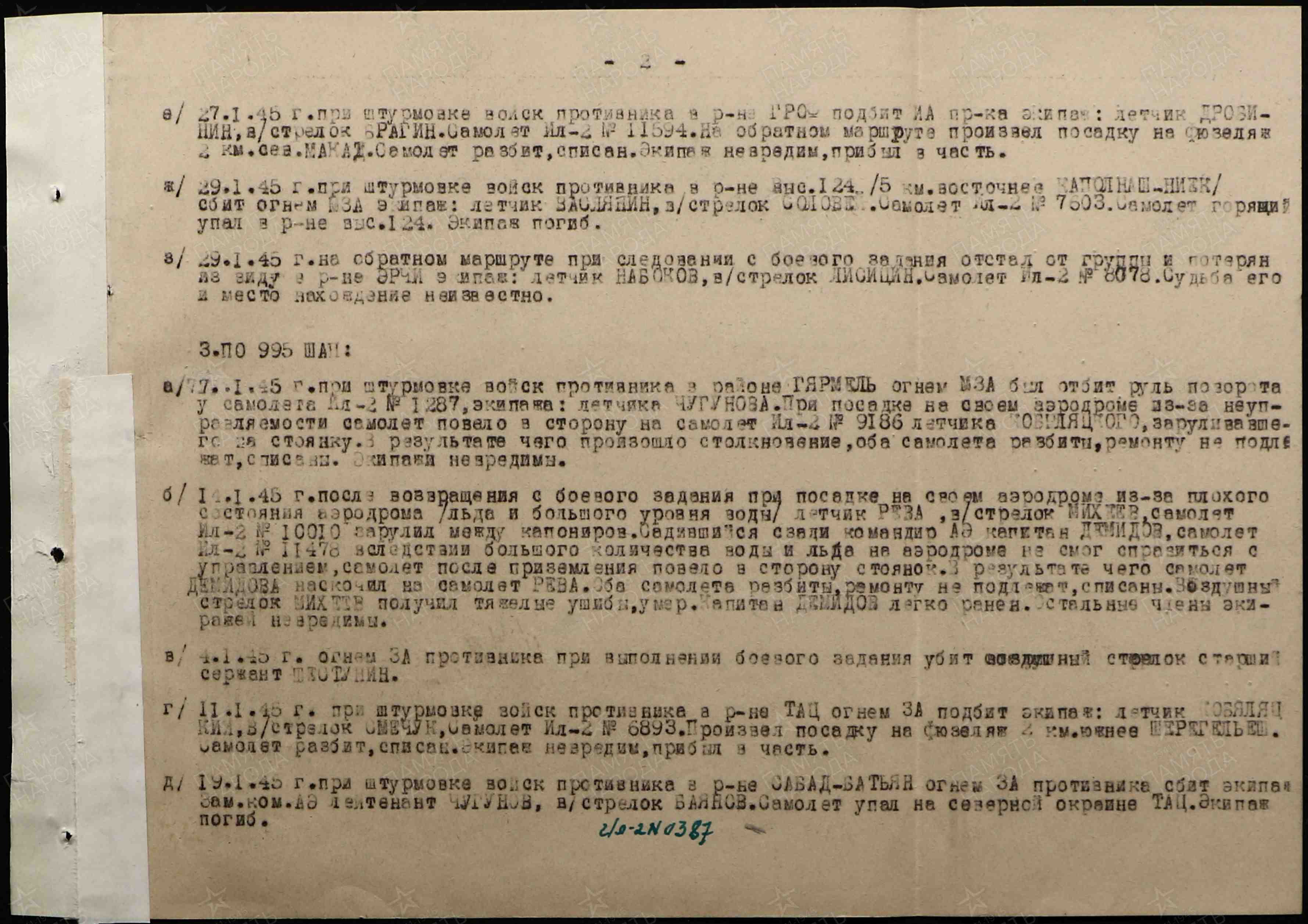

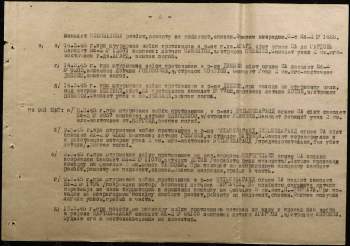

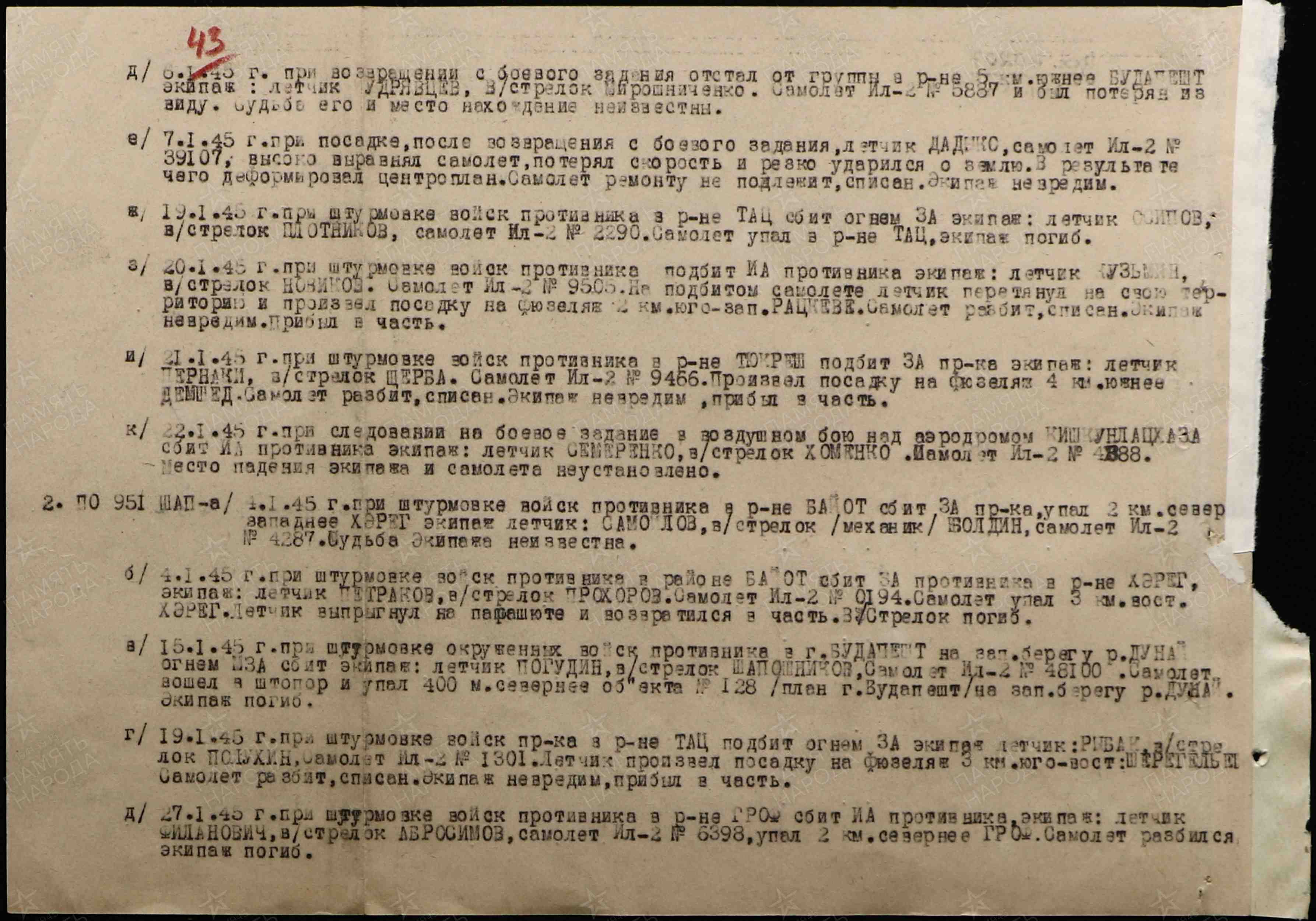

285 шап №№ Ил-2, упомянутые в отчетах как бывшие в ремонте
№ 3204
№ 4904
№ 5204
№ 5904
№ 9601
№ 4706
№ 1110
№ 9203
№ 3704
№ 6101
№ 4706

1

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах






Бронированный штурмовик Ил-2 и его модификации: 1 — мушки прицела ПБП-1Б, 2 — указатель положения шасси, 3 — ввод антенны, 4 — надпись (сверху вниз колонкой): «АВ-5Л-158 СЕРИЯ 2», «МАЛЫЙ УГОЛ 36», «ОСТАНАВЛИВАТЬ», «НА БОЛЬШОМ ШАГЕ», 5 — семизначный заводской номер, 6 — рычаг триммера-флетнера, 7 — розетка аэродромного питания, 8 — установка на бомбодержателе дополнительного Топливного бака, 9 — вариант вентиляции капота на Ил-2 выпуска 1945 г., 10 — мушка прицела ВВ-1, 11 — замок крышек капота, 12 — варианты обтекателей шасси Ил-2 выпуска 1942 г., 13 — вариант сдвоенных выхлопных патрубков на Ил-2 выпуска 1942 г., 14 — вариант кабины Ил-2 без бронирования сзади выпуска 1941 г., 15 — установка РС-82 на Ил-2 выпуска 1941 г., 16 — установка М-13 на Ил-2 выпуска 1942 г., 17 — установка РС-132 на Ил-2 выпуска 1942 г., 18 — балансир внутренней части элерона Ил-2 выпуска начала 1941 г., 19 — самодельный фонарь кабины стрелка (1942 г.), 20 — варианты фонарей кабины стрелка первых серий (конец 1942 — начало 1943 г.), 21 — кабина Ил-2 выпуска 1945 г., 22 — установка пушки калибра 37 мм, 23 — механический указатель положения щитков (устанавливался только на левой части центроплана двухместной машины), 24 — установка РС-132 на Ил-2 выпуска 1945 г., 25 — фонарь кабины ученика на учебной двухместной машине.



Изменено пользователем TITANIK
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Подскажите по бирочке.

9 и 12 августа 1941 года в районе Кременчуга были сбиты два Ил-2 Черноморского флота. Самолёты перегонялись с Воронежа и были временно задействованы в боях на правом берегу р. Днепр.

По архивным документам это машины с номерами серий 4-013 и 4-014.

Среди мелких обломков сбитого Ил-2 была найдена шильдочка с номером "4-013". К сожалению, где она была установлена не известно. Была найдена сама по себе. Имеет ли эта шильда отношение к номеру самолёта или это простое совпадение?


Изменено пользователем Iva-53
0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

У Виноградова (погиб 12.08.41г.) был Ил-2 № 513 (5\13), а у Евсеева (погиб09.08.41г.) был Ил-2 № 413 (4\13)

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Спасибо!

Где и когда они погибли я знаю. Тут, вот, какая штука... Эта бирочка "4-013" найдена на месте гибели Ил-2 Виноградова....

Вот, я и пытаюсь выяснить, это ошибка в нумерации их самолётов или дело здесь более серьёзное.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Конечно, могли и просто перепутать. Но меня больше интересует на табличке укороченный серийный номер самолёта или, просто, совпадение.

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
В 06.08.2020 в 17:35, Iva-53 сказал:

По архивным документам это машины с номерами серий 4-013 и 4-014.

А по каким архивным данным? Каким полным серийным номерам должны они соответствовать? №№1864013 и 1864014?

В 06.08.2020 в 17:39, Прокофьев Илья сказал:

У Виноградова (погиб 12.08.41г.) был Ил-2 № 513 (5\13), а у Евсеева (погиб09.08.41г.) был Ил-2 № 413 (4\13)

Для этих номеров соответствуют полные серийные номера №№ 1860513 и 1860413. Т.е. 4-013 и 4-014 сомнительно, что являются серийными номерами. Скорее номера узлов самолета?

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
17 hours ago, linnet said:

А по каким архивным данным? Каким полным серийным номерам должны они соответствовать? №№1864013 и 1864014?

Ответ из архива ЦВМА.

Там пишут - Виноградов Ил-2 серия 5/13, Евсеев - Ил-2 серия 4/13. Полные номера машин не приводятся.

17 hours ago, linnet said:

Для этих номеров соответствуют полные серийные номера №№ 1860513 и 1860413. Т.е. 4-013 и 4-014 сомнительно, что являются серийными номерами. Скорее номера узлов самолета?

Спасибо вам за подсказку.

Собственно, мне и надо было узнать, что это простое совпадения. К сожалению, крупных обломков самолёта не осталось. А были ли какие ни будь бирки с серийными номерами самолётов, я не знаю.

А не подскажите от чего, вот этот агрегат?Я его искал на разных схемах и чертежах Ил-2, но сослепу,

не нашёл.




0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах

Доброго здравия! Нашли очередной безымянный ИЛ2. Узел крепления направляющей НУРС - это может быть номер борта? 14371

Снимок экрана 2023-11-02 в 18.32.08.png

0

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
