105мм помогите идентифицировать

[ЛЕШИЙ 0]

Ramires

Модификация может и не стоять...По документации он проходит как Pf (пластик)

[Ramires 14]

Спасибо, понял. А есть схемы этих разных конструкций?

Схема механизмов одна и та же во всех модификациях, смотри схему выше. Разница только в конструкции корпуса. Здесь он штампованный, заполненный пластмассой, а в металлических свинтной из двух половин.

[Ramires 14]

ЛЕШИЙ

Модификация может и не стоять...По документации он проходит как Pf (пластик)

Несомненно.

[Ph@ntom 0]

Ramires

камрад, а нету ли случайно в вашей чудо-книжке схемы - LIgr Z23 na.

штук этот походу из 3х частей состоит, верхних двух в отстреле находили буквально мешками...вот намыл из сброса в сборе.....

заранее спасибо

[ЛЕШИЙ 0]

Ramires

камрад, а нету ли случайно в вашей чудо-книжке схемы - LIgr Z23 na.

штук этот походу из 3х частей состоит, верхних двух в отстреле находили буквально мешками...вот намыл из сброса в сборе.....

заранее спасибо

смотри.....отличие от твоего:на твоем нет узла инерционного предохранителя (на схеме узел обозначен цифрами)

[Ramires 14]

камрад, а нету ли случайно в вашей чудо-книжке схемы - LIgr Z23 na.

штук этот походу из 3х частей состоит, верхних двух в отстреле находили буквально мешками...вот намыл из сброса в сборе.....

В принципе Леший дал развернутый ответ

[Ph@ntom 0]

дада, спасибо камрады!

[Vovan 4]

Подскажите пожалуйста !Попадался практически такой же как на фото , но в головной части располагалась алюминиевая часть ( типа переходника по диаметру головной части ) с резьбой под взрыватель и винтом сбоку под шлицевую отвертку . Ширина этой алюминиевой части была около 3 см , взрывателя не было но при этом в глубине очка взрывателя виднелось отверстие диаметром примерно 7 - 8 мм с подозрительно зелеными окислами . Ведущий поясок видимо также был металлокерамический ( не медь точно ) . Принимая во внимание непонятню фигню в очке взрывателя и сочтя его опасным он был утоплен в ближайшем болотце . На схемах такого переходника я не увидел , Что это было и был ли он опасен ?

[Ramires 14]

По-видимому вы подобрали снаряд с отсутствующей передней частью взрывателя. Детон и прочие потроха были внутри. В болото ему и дорога.

Опасен любой снаряд, имеющий взрыватель в том или ином виде.

[Vovan 4]

Спасибо ! Значит не зря булькнули его , да мне собственно такая большая пепельница и не нужна , не курящий я .

[Ramires 14]

Пожалуйста. Берегите здоровье

[Ph@ntom 0]

камрады всем спасибо за помощь...

[00 3]

Phantom, nad vasom snaryade vzryvatel ne pravilnyi, imeno etot "leichter Inganteriegranatzünder 23 neuer Art" stayal tolko na 75mm "lIg 18".

[Ph@ntom 0]

вот засада.........

примем к сведению, будем работать над вопросом.

дело в том, что LIgr 23 na действительно был взят из сброса с 75мм аммуницией и припасами..

ещё на 2х крайних копах намылось 4 штук 105 мм...собственно

второй

третий

а четвёртый сфотографировать не удалось. выглядел он так, словно голова была отбита чуть ниже начала горловины...срез люминевый, о пяти отверствиях - гдето вот так...по красной линии....

первый и червёртый - в отстреле...второй третий - нет...

[Ph@ntom 0]

приношу извинения за не очен качественные фото.

вопрос к уважаемым камрадам....в 3тьем - судя по фото в стакане наблюдается какоето инородное тело. детоны вроде как должны быть алюминевыми - а тут черняга...что бы это могло быть ?

вопрос по 4му - при условии что схема нарисована верно, в нижней, оставшейся части - нет никаких капсюлей, иголок и вв, фактически оставшаяся часть - крышко, с огнепроводным каналом из отсутствующей части к детону. верно ?

[ЛЕШИЙ 0]

Ph@ntom

По первому вопросы-там не черняга,а грязь.

по второму-верно

[Ph@ntom 0]

дабы не плодить темы. камрады намыли пару 105мм болванов, с остатками бошек, баллистические колпаки и возможно какая-то чать взрывателя отсутвуют. то что осталось - выполнено из черняги, и имеет ключ перевода режима работы взрывателя, на фото не видно.

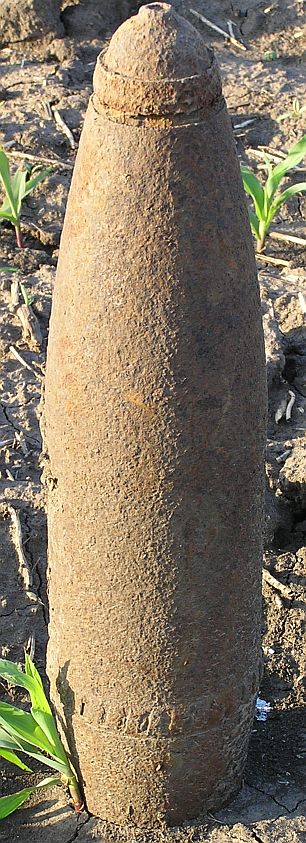

сабж - на фото. помогите идентифицировать тип взрывателя, который ввинчен в данный сабж.

заранее благодарен.

[00 3]

Eto "AZ 1" bez balistitseskogo nakonetsnika.

[Ph@ntom 0]

Отлично, спасибо !!!!!

а можно схемку и описание ?
