Опубликовано: 31 июля, 2007 (изменено) Голова видимо от снаряда, носик люминивый, без клейм... на дне надпись нето М 15 не то N 15....подскажите, от чего ? И вопрос по врывателю AZ 23 , ниже Rh.S 195-1936 - я так понял ударный взрыватель непредохранительного типа с 2-я установками,с замедлением 0,15 с., схемку не кинете ?И насколько опасно самому разбирать.... Фото извините с дрянного телефона.... Изменено 31 июля, 2007 пользователем 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 31 июля, 2007 Голова вроде 50 мм , от снаряда пушки PAK 38. 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 31 июля, 2007 (изменено) Точно от PAK-38.Нос не алюминий (проверь напильником).Взрыватель отсутствует. AZ-23: А зачем его разбирать????Там пороховой замедлитель,пороховая таблетка(в 99% небоеспособны) и капсюль-воспламенитель,так же не рабочий. Изменено 31 июля, 2007 пользователем 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 31 июля, 2007 ....схема 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 августа, 2007 Waldmann спасибо, а то я задолбался уже по нету искать... охота дезактив норм зделать.... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 1 августа, 2007 Вот что нашел по PAK-38: В 50-мм противотанковой пушке Pak-38 применяются выстрелы патронного заряжания с осколочными или бронебойно-трассирующими снарядами. Использовались бронебойно-трассирующие снаряды трех типов: с приварной головкой, с бронебойным наконечником и снаряд обр. 40 с бронебойным сердечником. Снаряд с приварной головкой имеет вес 2,05 кг. Головка, изготовленная из твердой стали, приварена к корпусу и составляет с ним одно целое. Снаряд снабжен железным ведущим пояском, его разрывной заряд состоит из 0,16 кг флегматизированного тэна. Снаряд с бронебойным наконечником отличается тем, что к головной части снаряда приделан конический притупленный бронебойный наконечник. При стрельбе по нормами к броне этот снаряд на дальности 100 м пробивает броню толщиной 65 мм, а на дальности 500 м - 59мм. Снаряд обр. 40 представляет собой вольфрамовый бронебойный сердечник, вложенный в железную оболочку, закрытую сверху наконечником из пластмассы. В данной части оболочки имеется трассер. Разрывного заряда снаряд не имеет. При ударе в броню наконечник и оболочка разрушаются. При стрельбе по нормали к броне на дальности 100 м этот снаряд пробивает броню толщиной 120 мм, а на дальности 500 м - 75 мм. В боекомплект пушки входят также осколочные снаряды весом 1,81 кг, имеющие разрывной заряд из литого тротила и флегматизированного тэна, запрессованный в верхнюю часть снаряда как дополнительный детонатор. Вес разрывного заряда 0,175 кг. Для улучшения видимости разрыва в разрывной заряд помещена дымовая шашка. В моем случае вроде с приварной головкой..... всем спасибо за индефикацию.... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 27 апреля, 2008 Еще вопрос, от чего такой взрыватель ? Верх латунный, середина люминевая, низ стальной...за фото сорри.... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 28 апреля, 2008 Шрапнель... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах

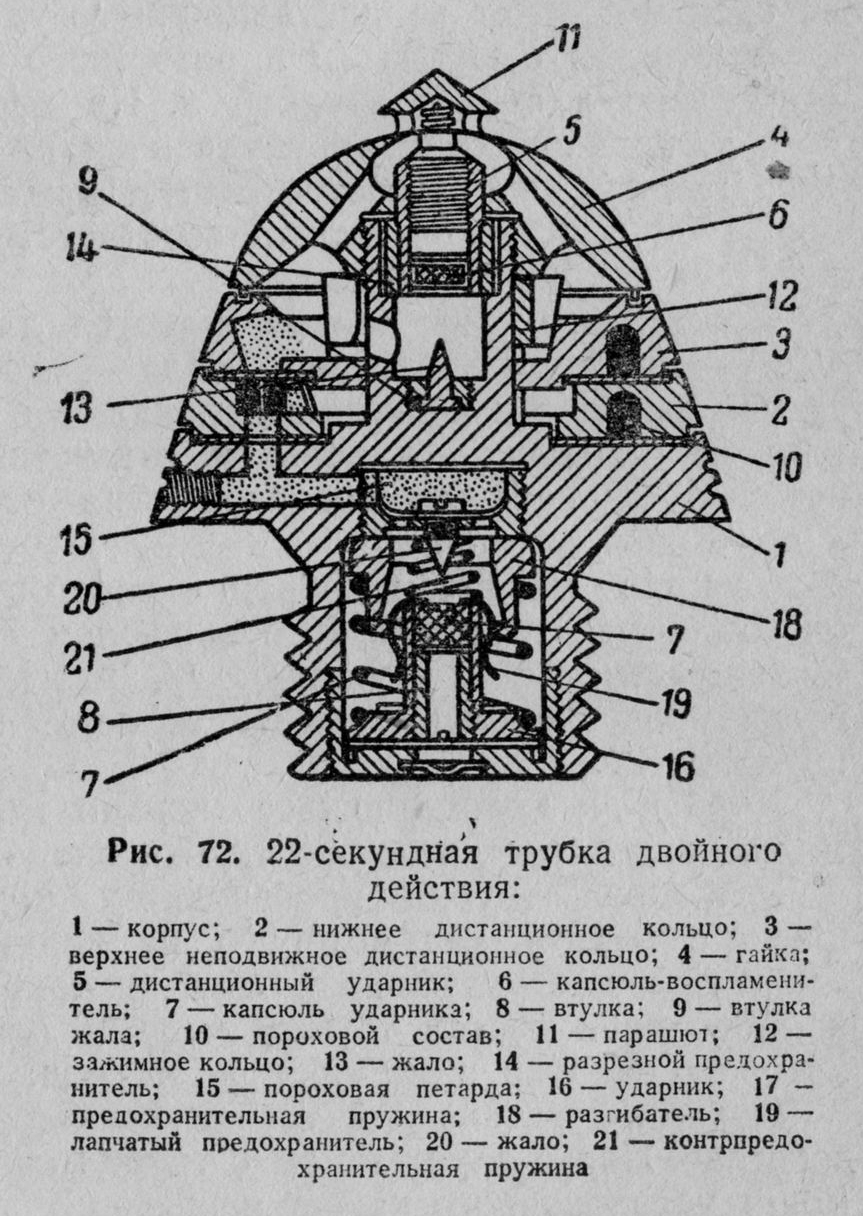

Опубликовано: 28 апреля, 2008 22 сек. трубка 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 28 апреля, 2008 она... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 6 мая, 2008 Akula, Ivan 77, Jhonni спасибо! А от чего такой "поросеночек", для масштаба сигарета... и еще по моему фугас, переноска тоже от него... 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 14 мая, 2008 Фото023.jpg похоже 150 мм осколочно-фугасный Фото018.jpg 75 мм агитационный или осветительный с взрываком Z. S/60 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 14 мая, 2008 Вот фото гильзы с переноски (пришлось дорисовать...) высота 89мм, внутренний диаметр 76 мм...Фото снаряда на пеньке(Фото018.jpg), такая же гильза, только стальная.... Ivan 77 А можно ссылку на схемку снаряда 75 мм , и взрывателя Z. S/60 ? 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
Опубликовано: 15 мая, 2008 Гильзы от гаубицы. 0 Упомянуть пользователя Поделиться сообщением Ссылка на сообщение Поделиться на других сайтах
