Советский самолёт (Як-7б). Ростовская область. Обливский район.

[kubanec 302]

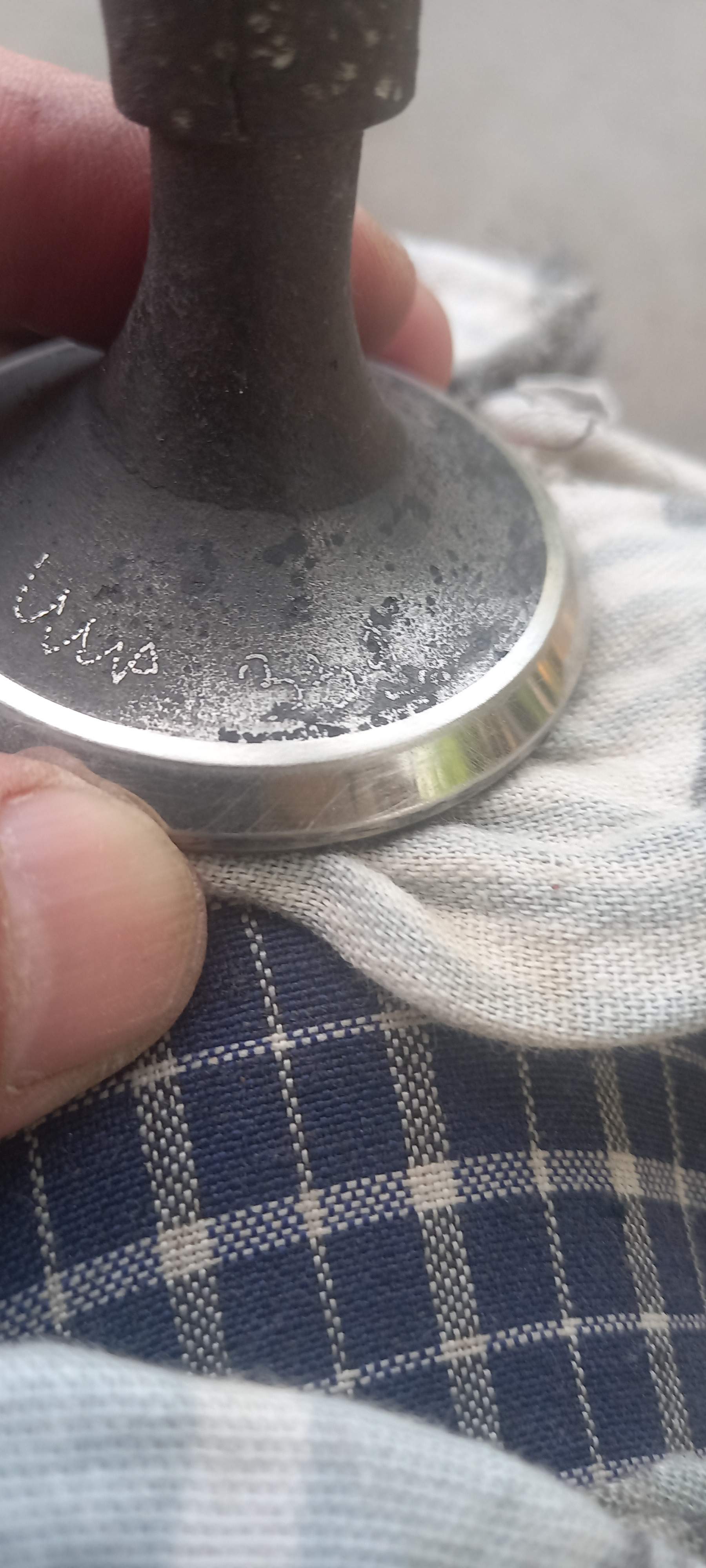

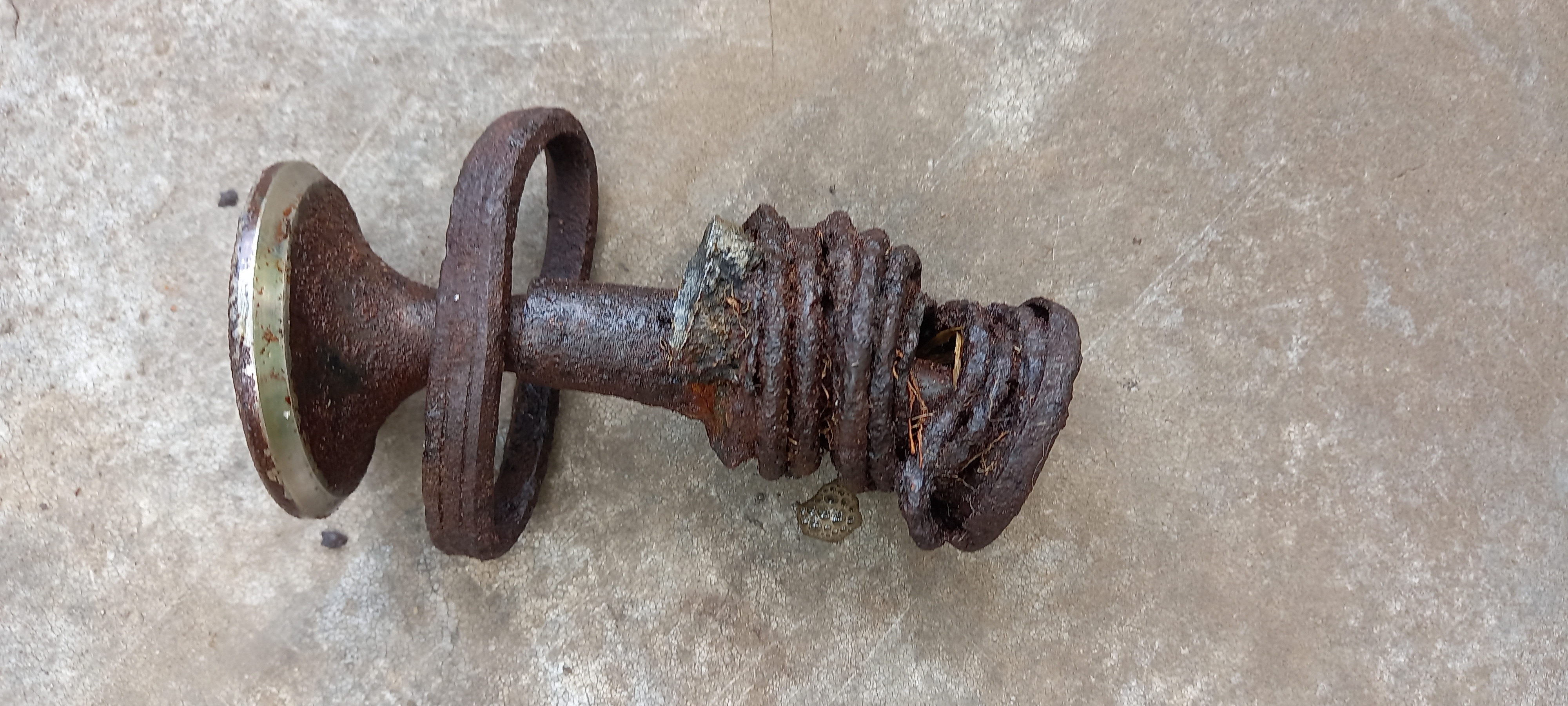

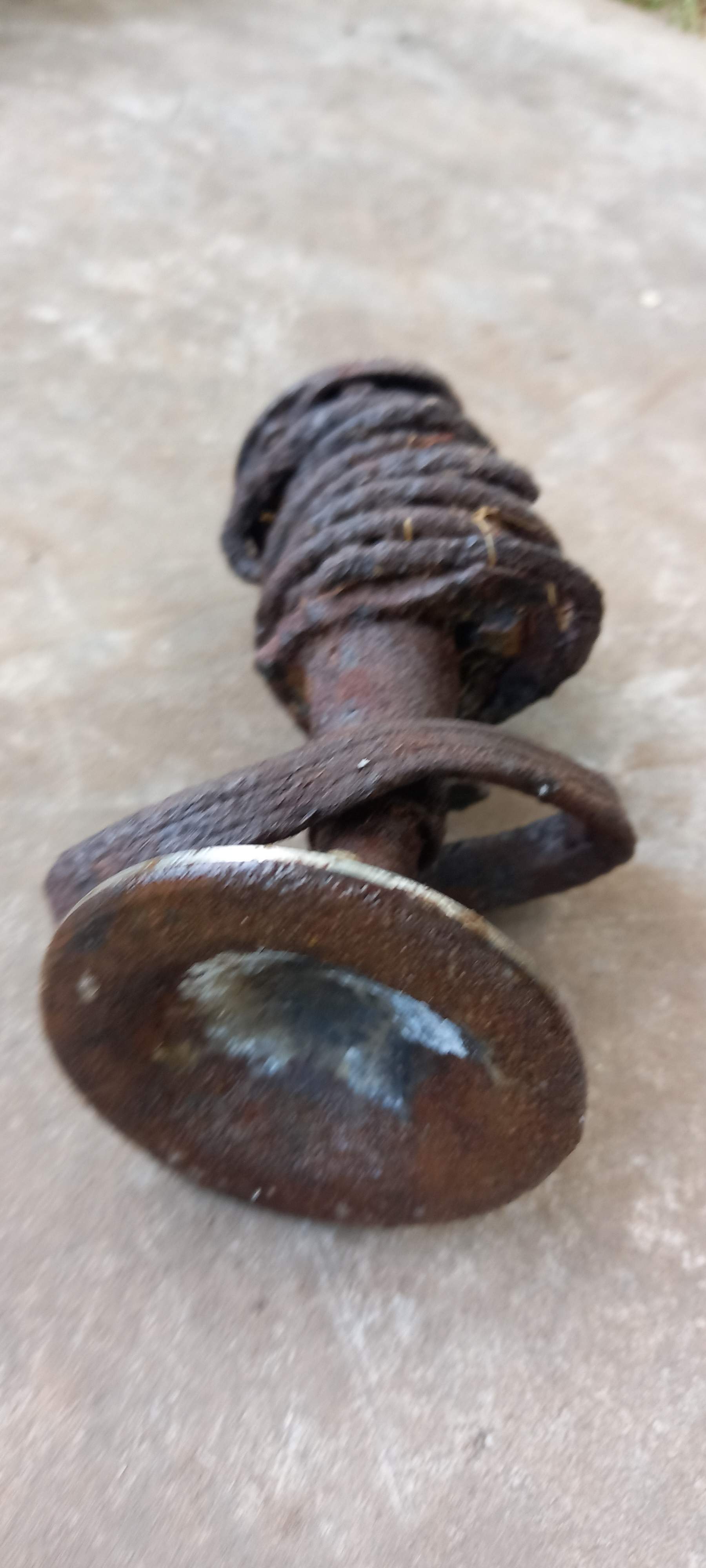

На днях по приглашению коллег-поисковиков посетили место падения советского самолёта. Поверхностный. Радиус разлёта 30 метров. Множественные мелкие фрагменты двигателя (поршень, коромысло, клапан, вкладыш). Легенды нет. Нашли сотрудники лесхоза.

Edited November 19, 2024 by kubanec

[kubanec 302]

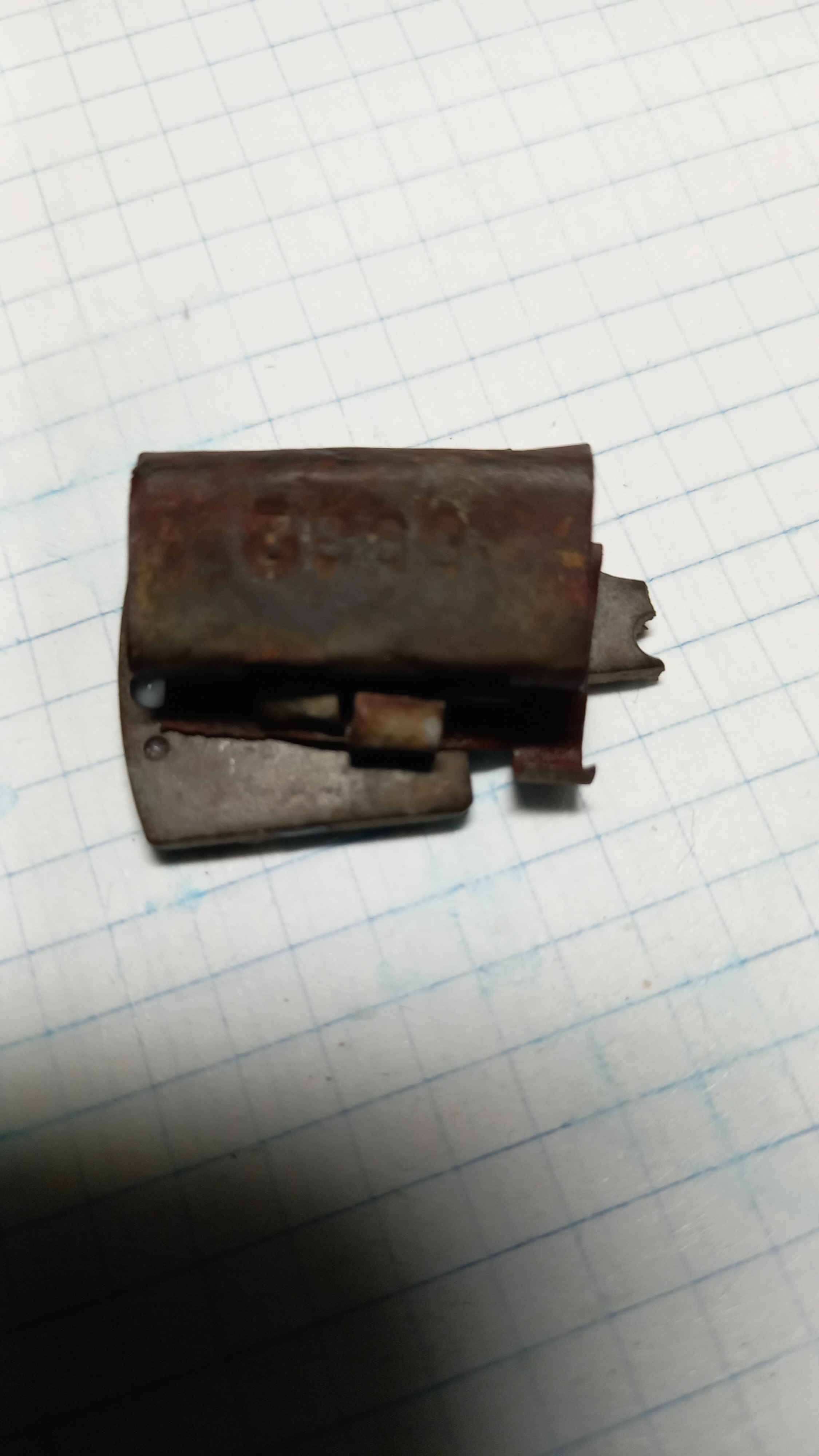

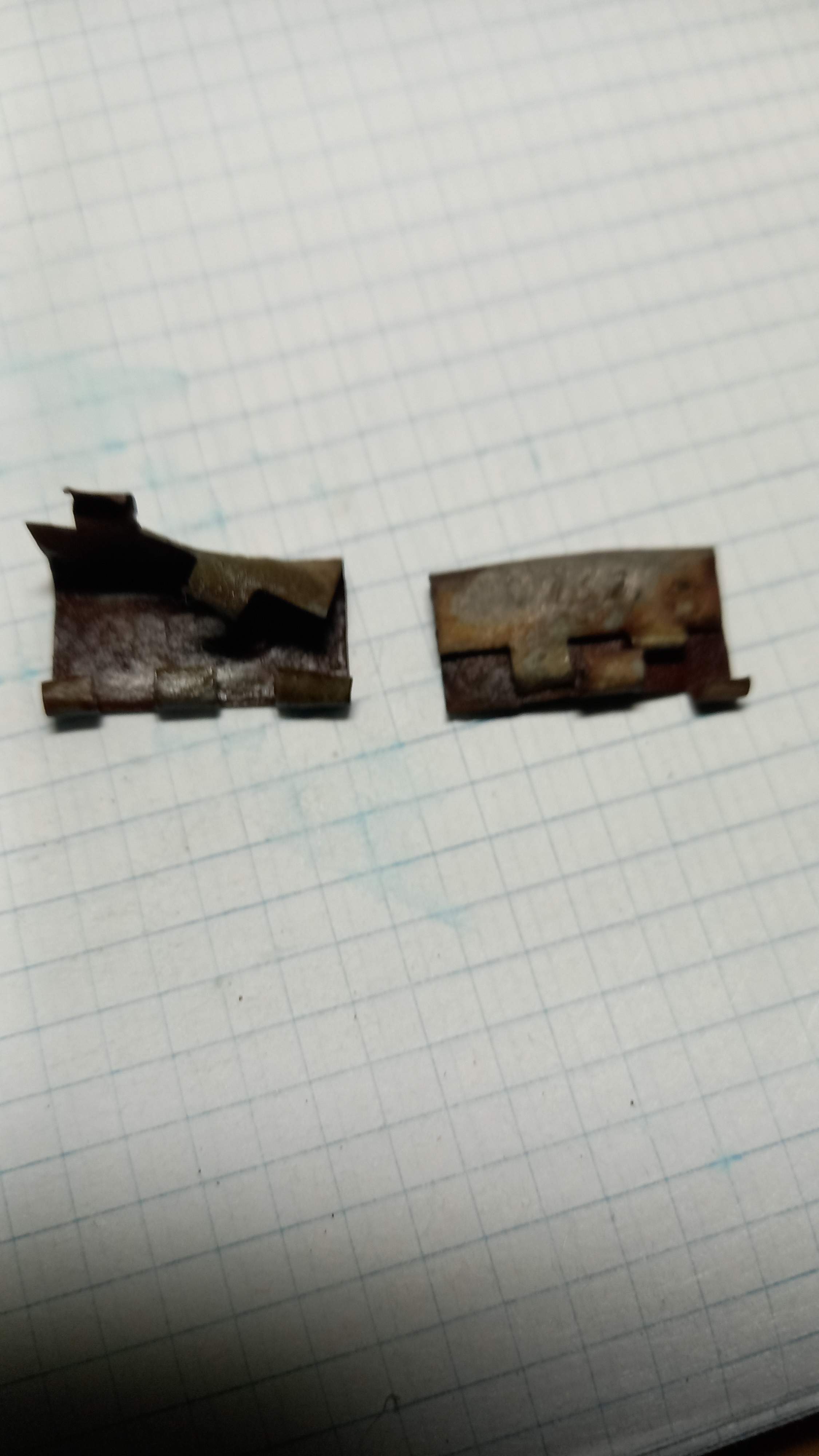

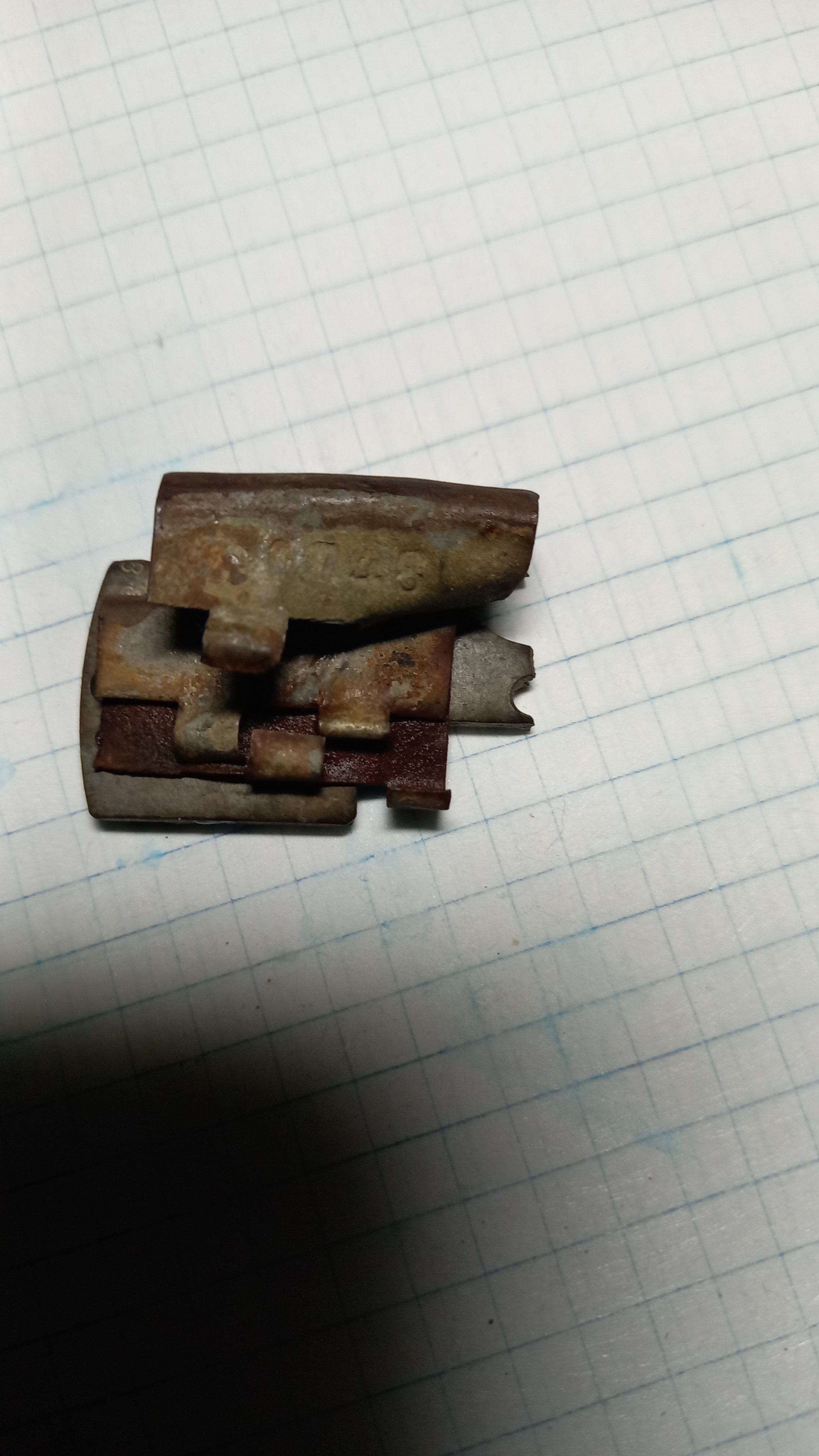

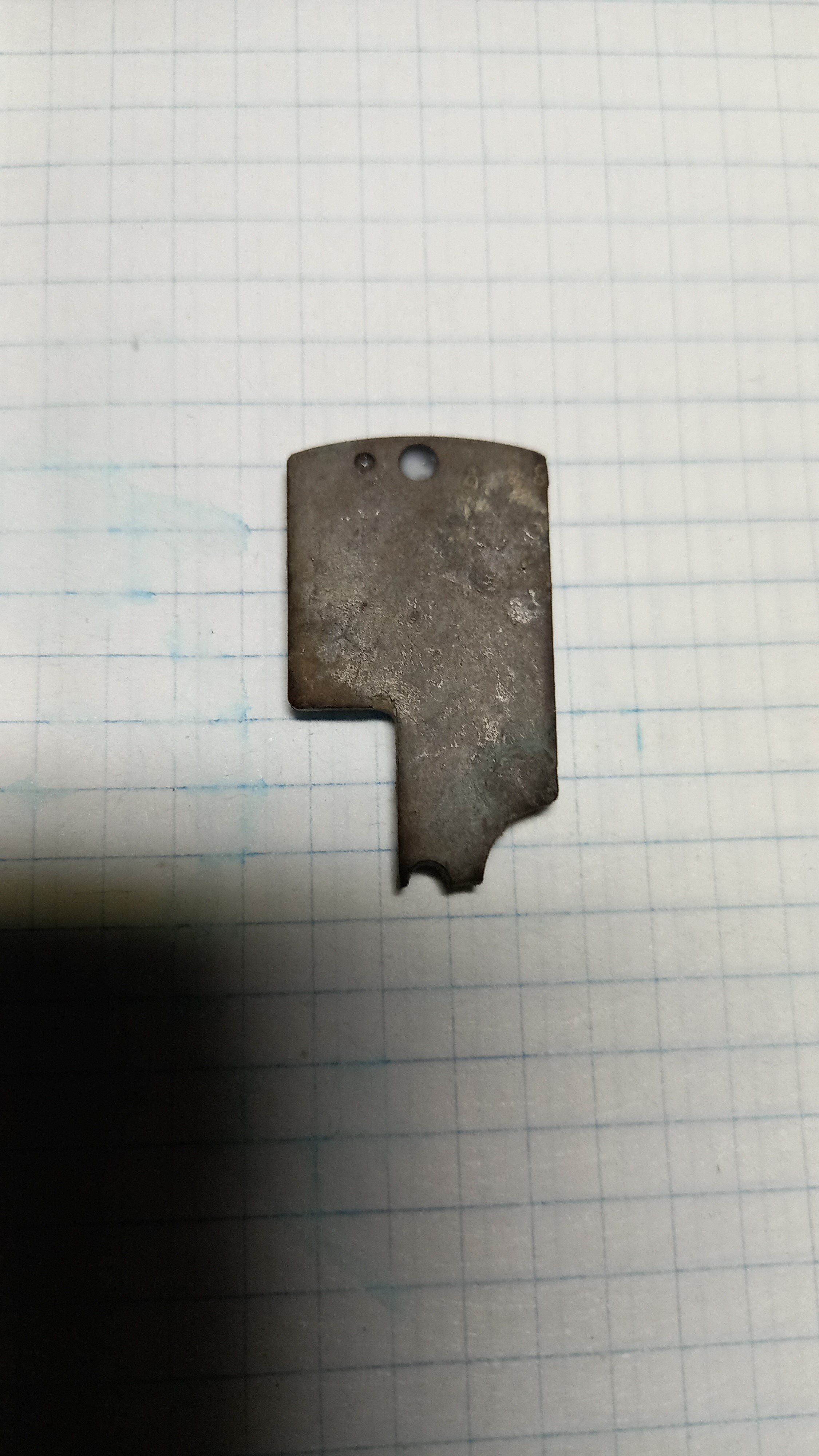

Як-7б 153-го завода? Боекомплект ШВАК и УБ. Шильда, видимо, технология? Номера могут быть полезными!?

Edited October 16, 2024 by kubanec

[linnet 2885]

@kubanec А где точнее МП? Где-то в тех краях был 517 иап с Як-7б 28-й серии и в целом 282 иад...

[летнаб 44]

@linnet   М П между хуторами Лобачев и Сосновый, в лесу. Еще там летали на Як-7 б ( не знаю какой серии) 659 иап  и 897 иап 288 иад..Одна из версий сопровождение ИЛ 2 на штурмовку аэродромов в Морозовской и Тацинской, как раз по маршруту пролетов с аэродрома базирования.

[Пупсик 87]

Попробуйте помыть вкладыши с обратной стороны на нах номер мотора пишется(эл карандашом). Состояние вроде не плохое думаю разглядите что то.

[kubanec 302]

@Пупсик Здесь без вариантов...

[Синд 1617]

1 час назад, Пупсик сказал:

Попробуйте помыть вкладыши с обратной стороны на нах номер мотора пишется(эл карандашом). Состояние вроде не плохое думаю разглядите что то.

На М-105 не писался

[Алекс21 2146]

33 минуты назад, Синд сказал:

На М-105 не писался

Совершенно верно!

Шильда с номером технологическая.

[Вольдемар 45]

@летнаб Константин Васильевич ЯК 7б были в 866 иап 17 ВА вот они и летали с Кумылженского района тогда Сталинградской обл в наших местах.

[Polk1818 124]

Номер на внешней стороне вкладыша

[Пупсик 87]

21 час назад, Синд сказал:

На М-105 не писался

Пишется,на всех коренных

[Алекс21 2146]

4 часа назад, Пупсик сказал:

Пишется,на всех коренных

Вам повезло! Из более трёх десятков ЛаГГов мне ни разу не попался.

Интересно, а завод какой у ЛаГГа с номерными вкладышами, 21-й?

Edited October 17, 2024 by Алекс21

[Пупсик 87]

@Алекс21 это не зависит от типа и модели самолета, и модификации двигателя п,па,р,ра,пф номерные вкладыши находились как в моторах на лагг,як и на пе. Единственное могу предположить что номер на вкладыше был только на моторах заводской сборки,а на моторах проходивших ремонт в поле или рем заводе в связи с процессом наплавки вкладыша номер просто уходил или убирался специально.

[Kuf 308]

18 hours ago, Алекс21 said:

а завод какой у ЛаГГа с номерными вкладышами, 21-й

моторы же на других заводах выпускали...

[Алекс21 2146]

Поделюсь своими наблюдениями.

Самолёты ЛаГГ-3 31-го завода отличались от ЛаГГов 21-го большим наличием заводских клейм и штампов.

На одинаковых деталях этих самолётов, найденных на различных МП, всегда поражало "изобилие" заводских клейм и штампов на обломках ЛаГГ-3, произведённых на 31-м заводе. И абсолютное отсутствие таковых, за редким исключением, на таких же обломках ЛаГГ-3, произведённых на 21-м заводе. Это можно увидеть в темах коллег по форуму посвящённых найденным самолётам типа ЛаГГ-3.

Теперь по моторам.

Моторы М-105, согласно "Методическим справочным материалам" Б.В.Давыдова и И.Г.Прокофьева выпускались на заводах № 16 (Воронеж, потом Казань), № 26 (Рыбинск, затем Уфа) и № 466 в Горьком. Скорее всего моторы, произведённые на определённых заводах, поставлялись согласно разнорядке, на определённые заводы по производству самолётов.

Поэтому, как я уже упомянул выше, из более чем трёх десятков МП ЛаГГов номера мотора на коренных вкладышах лично мне не попадались, т.е существовали некоторые отличия в сборке как самолётов, так и моторов. Имею ввиду маркировки определённых деталей.

Опыт - дело наживное, будем и дальше изучать найденное и наживать почерпнутое.

[kubanec 302]

@Пупсик Чуда не получилось... Либо не было, либо ржавь всё съела.

[Сергей Кузнецов 578]

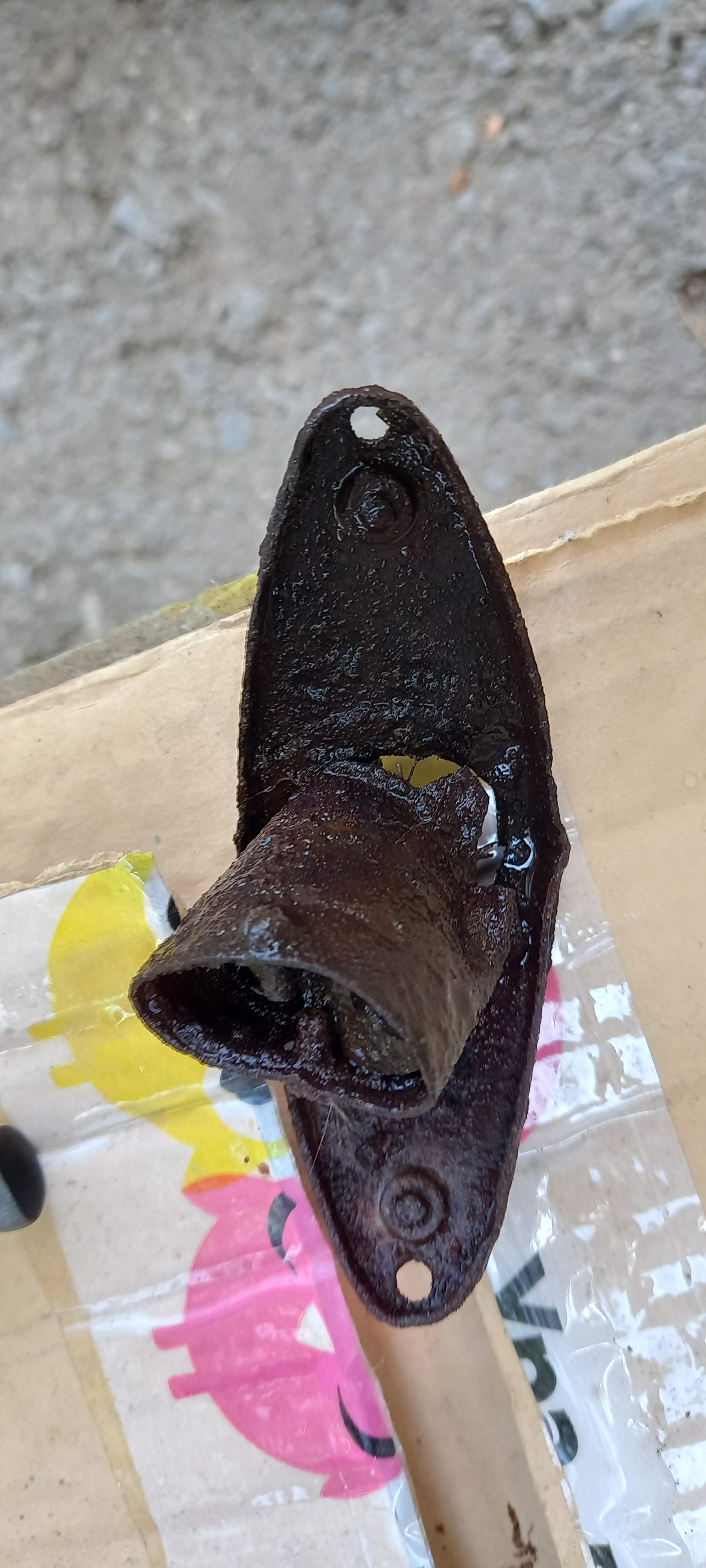

На крайних двух фото вашего первого сообщения характерные передние крепления УБС от Як-7Б.

По машине 2815326 у меня есть только одна запись, что до 8.12.42 г. на ней поменяли звеньесборник в 875-м иап. Скорее всего шильдик агрегатный, а не с серийным номером машины.

[Polk1818 124]

На Лагге такой же

[kubanec 302]

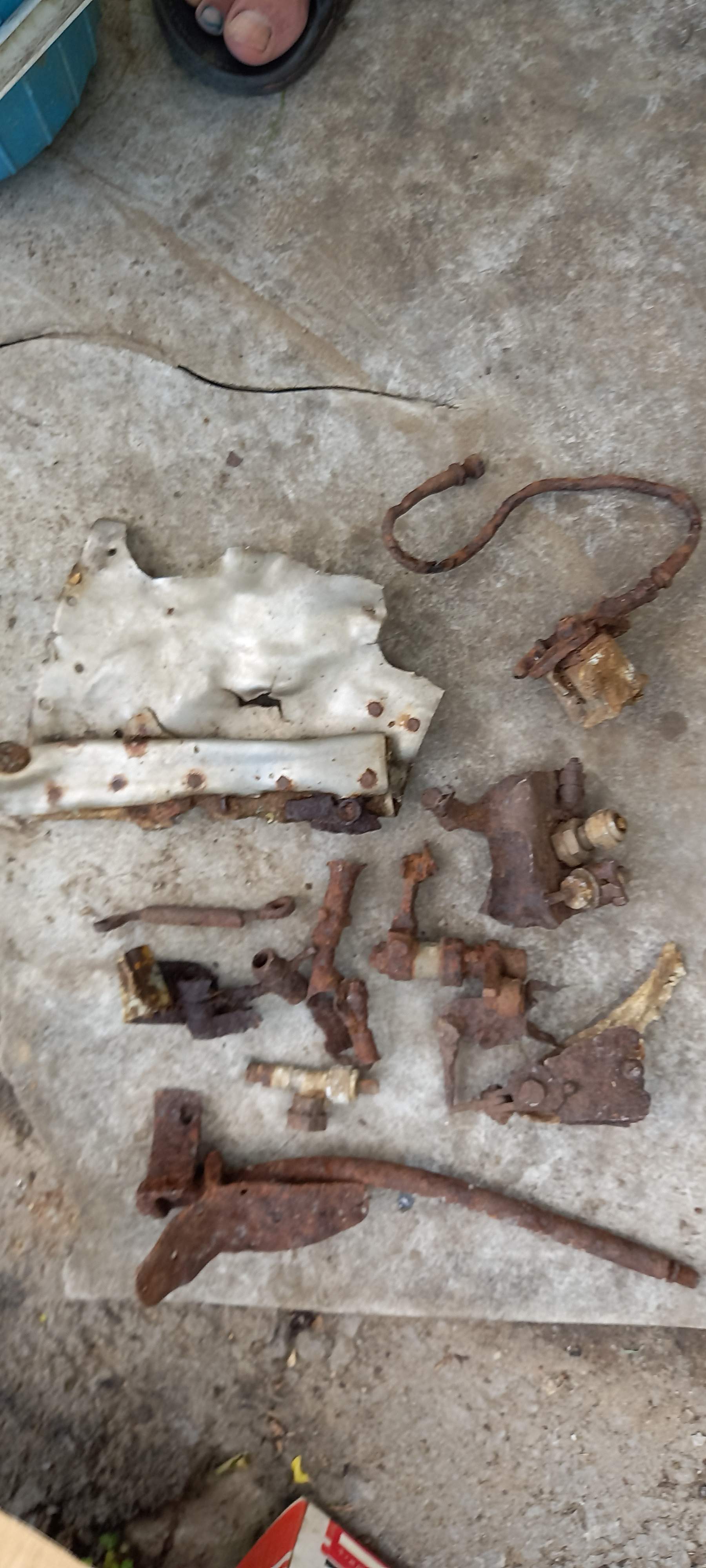

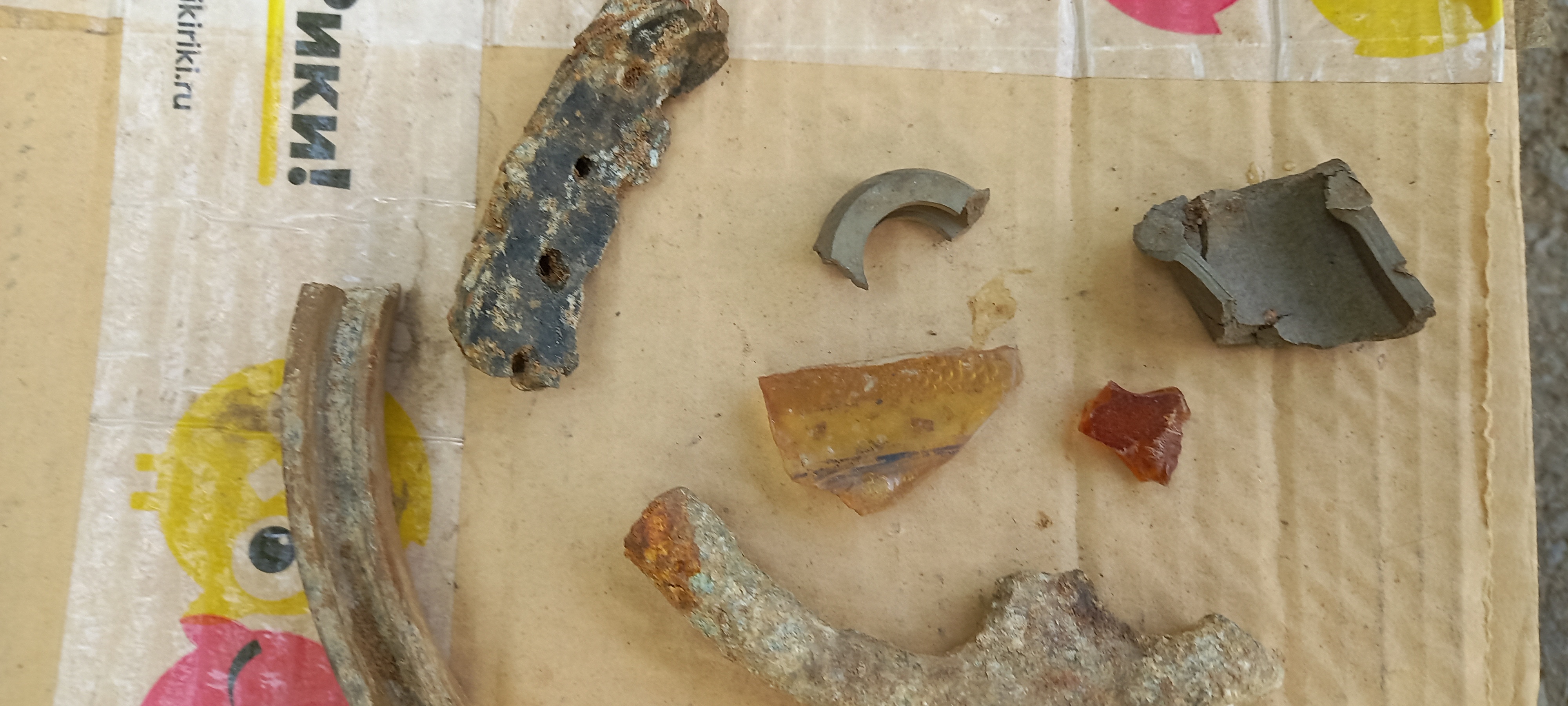

Очередной выезд, к сожалению, на фрагментах мотора и оборудования, номеров не дал.



Edited January 9 by kubanec

[Пупсик 87]

От чего такая обойма подшипника? если это вообще подшипник!

[kubanec 302]

@Пупсик Видимо, какой-то роликовый подшипник.

[Пупсик 87]

@kubanec  Все понял где стоит такой. ух сильно он об землю стукнулся. Это подшипник во втулке винта стоит чтоб лопасть могла вращаться

[kubanec 302]

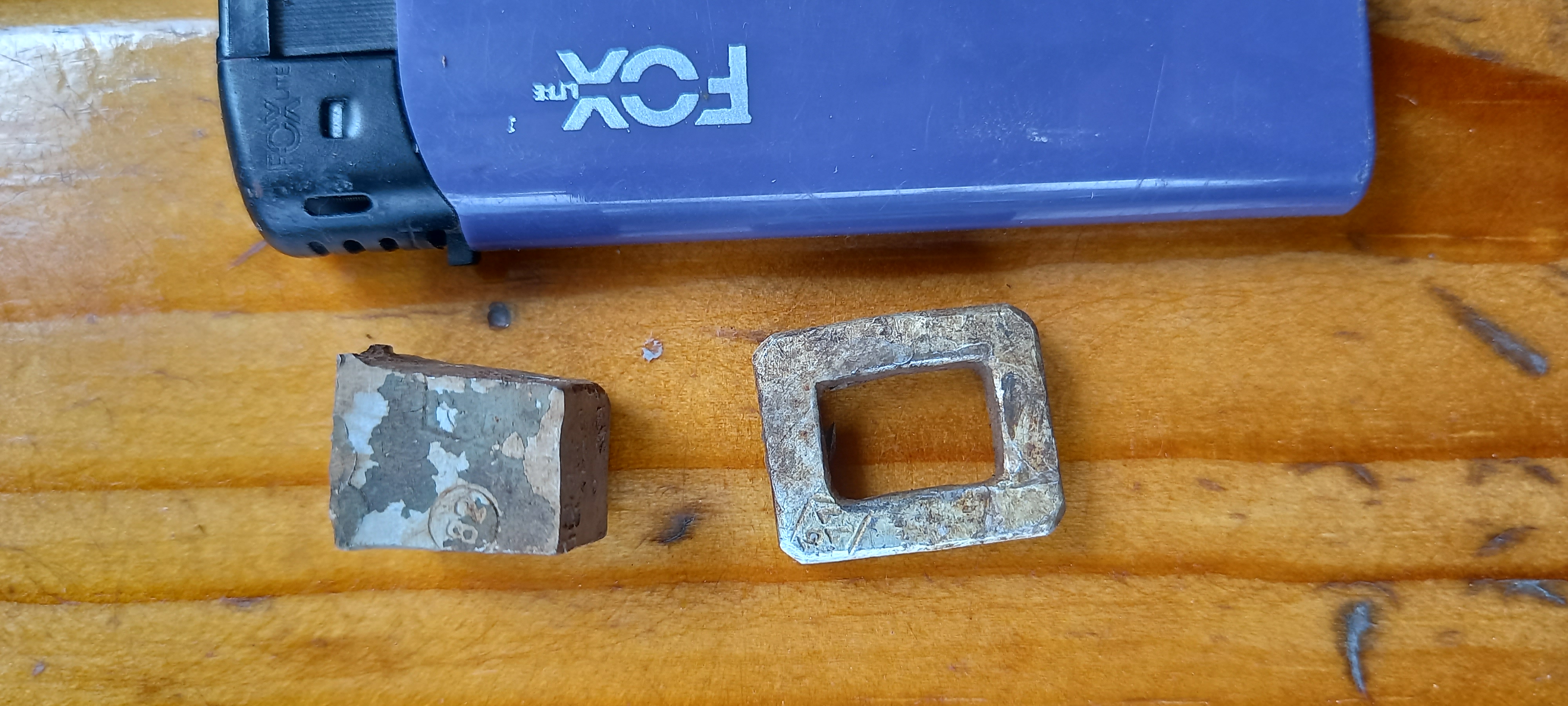

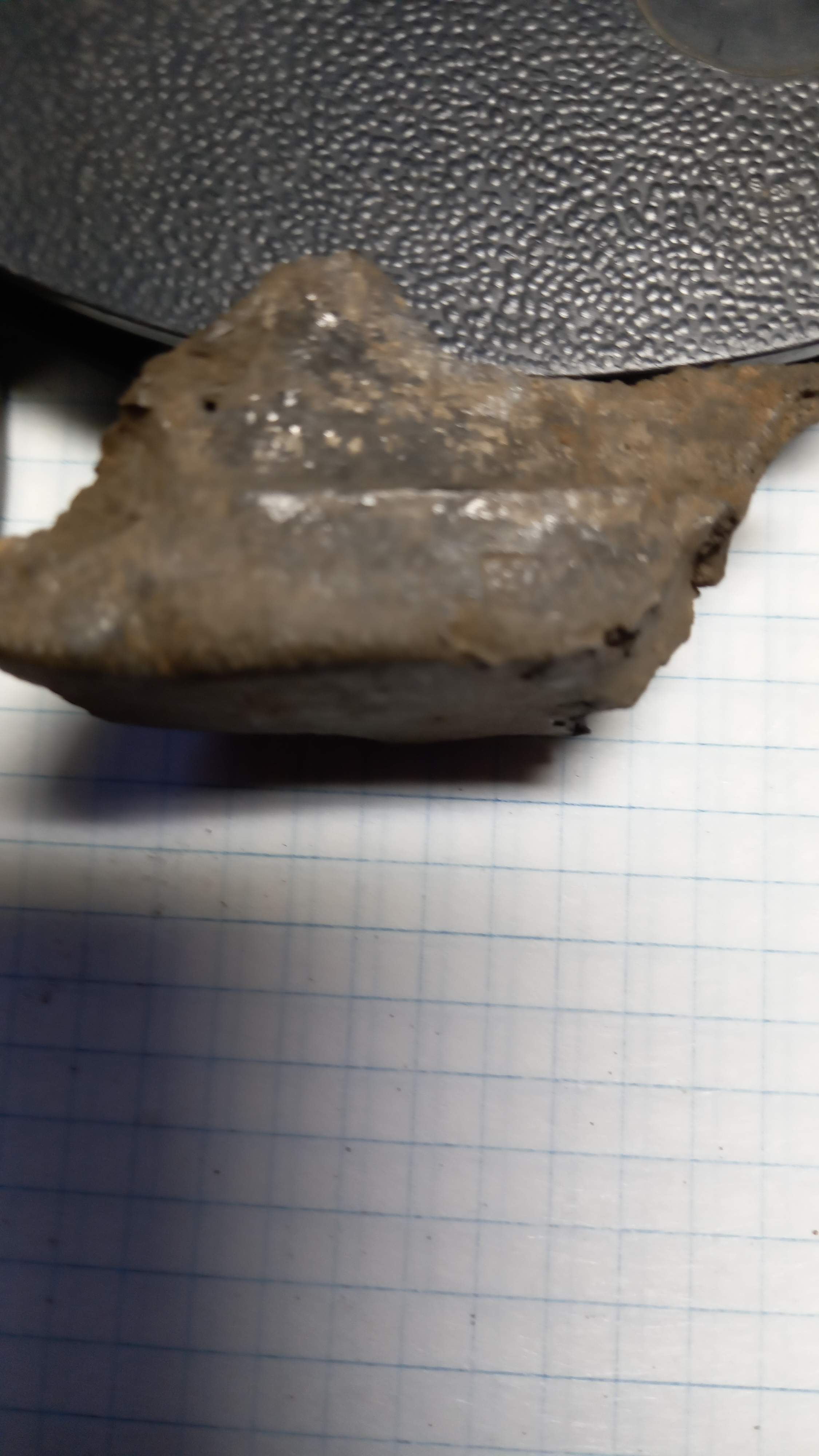

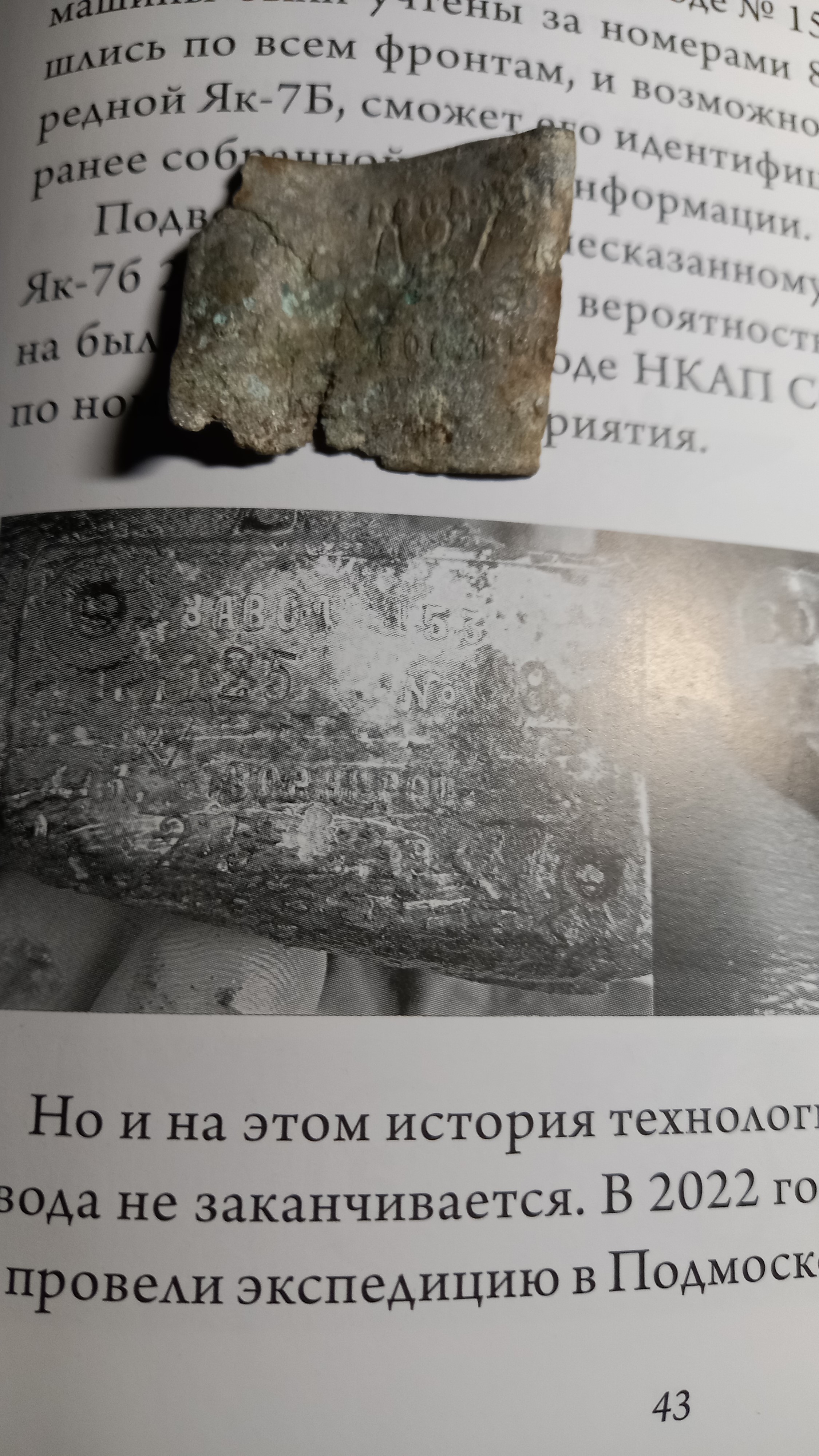

Этот номер может быть полезным!?

[Алекс21 2146]

Нет, технология

[TiG 34]

On 1/9/2025 at 4:00 PM, Пупсик said:

От чего такая обойма подшипника? если это вообще подшипник!

Упорный подшипник лопасти винта

Edited January 13 by TiG
