"Ли-2, р-зд Березовский, Калужск. обл."

[Аirborn 260]

Коллеги,извините,кто скажет из какого материала делали стропы парашютов(для летчиков) в годы ВОВ??

[misha-mo 201]

....из рассказа о Семенычеве В.А......

.....Василий Алексеевич попал в знаменитый 101 авиаполк, которым командовала Герой Советского Союза Валентина Степановна Гризодубова. Там получил звание младший сержант и военную специальность воздушный стрелок-радист. После нескольких тренировочных полетов в ночь с 31 июля на 1 августа 1943 экипаж, в состав которого входил и Семенычев, получил боевое задание доставить припасы партизанам Белоруссии. Этот полет изменил судьбу всех его участников:

«… Наш самолет был атакован двумя ночными истребителями МЕ-110. После первой атаки наш самолет загорелся, вся левая сторона, а потом и весь самолет охвачен пламенем. <…> Возгорание произошло как раз в момент, когда я осматривал переднюю сферу левой части самолета, поэтому пламя хлестнуло мне в лицо, и по рукам, в это же время я почувствовал, что за шею бежит тепленькая струйка и боль в левой части головы – это было ранение головы. <…>. Превозмогая боль, я напряг все силы и вывалился из пекла. Через несколько секунд я услышал взрыв, - это взорвался наш самолет, если бы я еще несколько секунд задержался, то это был бы мой конец».

А потом Семенычев был плен близ города Дядьково, захваченного врагами. ...

[Andrius1989 0]

Ну из тех крупиц что я почерпнул, Ли-2 прилично было "закопано" включая ПБВ. А так получается еще и почти вся Брянская область и часть Калужской усеяна Ли-2 и прочими самолетами

[Аirborn 260]

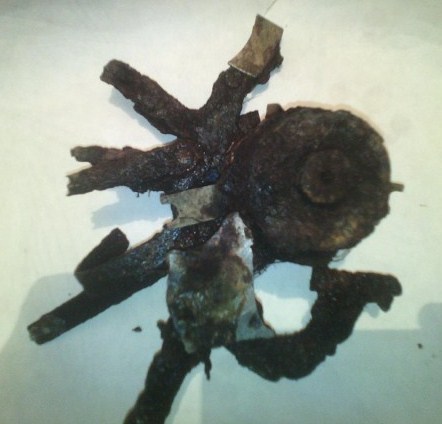

Коллеги добрый день всем!Посмотрите дополнительные фото с МП этого борта.Странный моток веревки на фото,что это могло быть?

[Аirborn 260]

[Аirborn 260]

[Andrius1989 0]

Здесь местами есть патроны УБТ!

Ли-2 имел 4 огневые точки

1 неподвижная у штурмана ШКАС

2 в вырезах борта (вроде тоже ШКАС)

1 турель с УБТ

про стропы. шелк, проходят через весь купол прошиты в 4 местах.

с помощью веревок крепились грузы.

если конечно веревка эта не использовалась металлистами чтобы выдернуть двигатель или еще чего

[Аirborn 260]

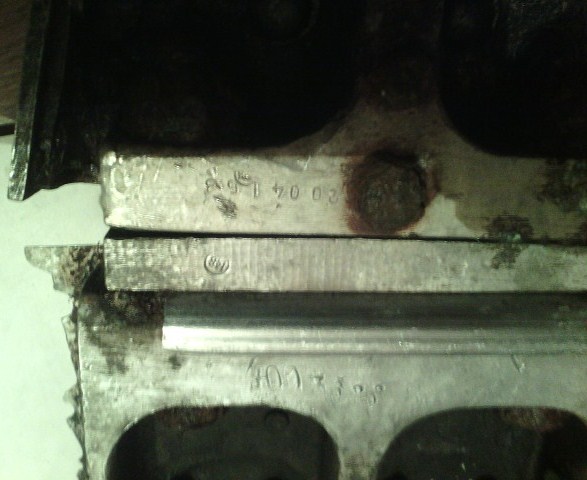

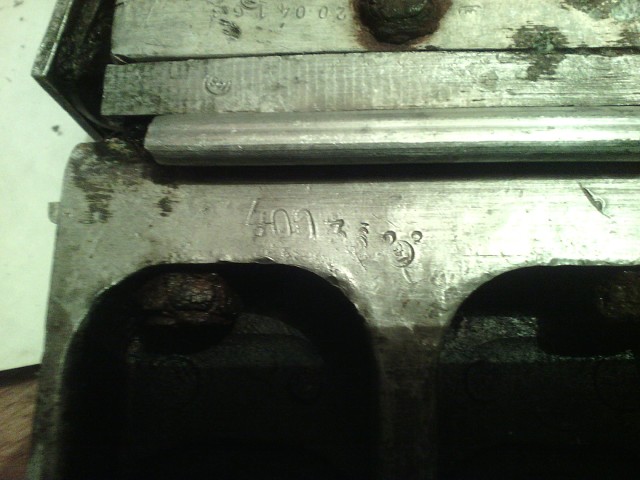

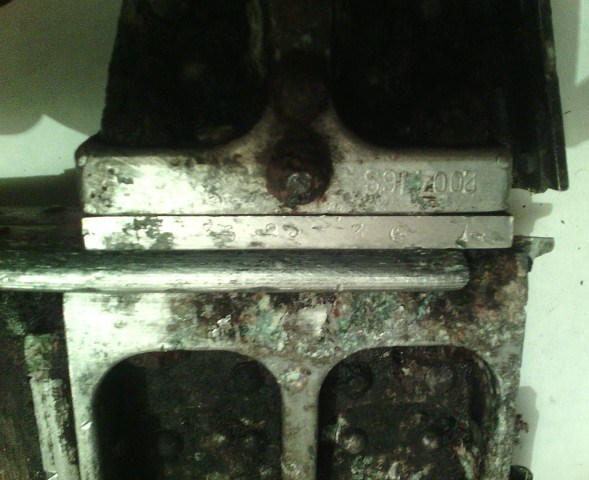

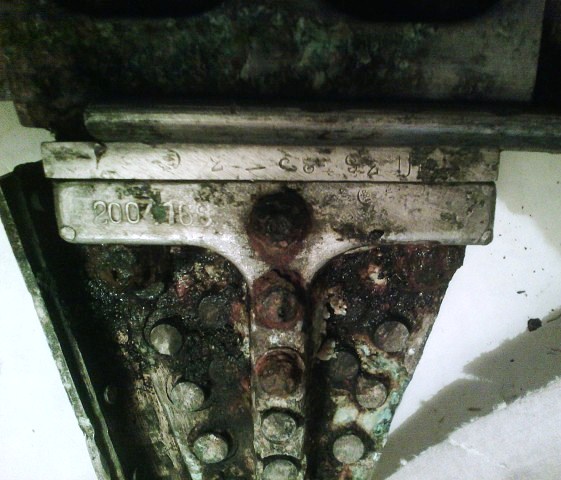

Коллеги!кто скажет ,что за педаль с таким количеством клепок на фото B.jpg????

[Andrius1989 0]

нууу вот вроде даже ооочень похожая деталь

[Andrius1989 0]

так или иначе это силовая часть - несущая. Заклепки серьезные. С другого ракурса такой детали не нашел к сожалению но очень близко внешне похожи. На рисунке узел стыковки центроплана с фюзеляжем. даже количество заклепок практически совпадает. видимо это на всякий случай так. хотя в конструкции может и рисунки исковерканы... точнее может быть только чертеж

[Аirborn 260]

так или иначе это силовая часть - несущая. Заклепки серьезные. С другого ракурса такой детали не нашел к сожалению но очень близко внешне похожи. На рисунке узел стыковки центроплана с фюзеляжем. даже количество заклепок практически совпадает. видимо это на всякий случай так. хотя в конструкции может и рисунки исковерканы... точнее может быть только чертеж

Спасибо Андрей!Думаю она и есть на фото!

[Аirborn 260]

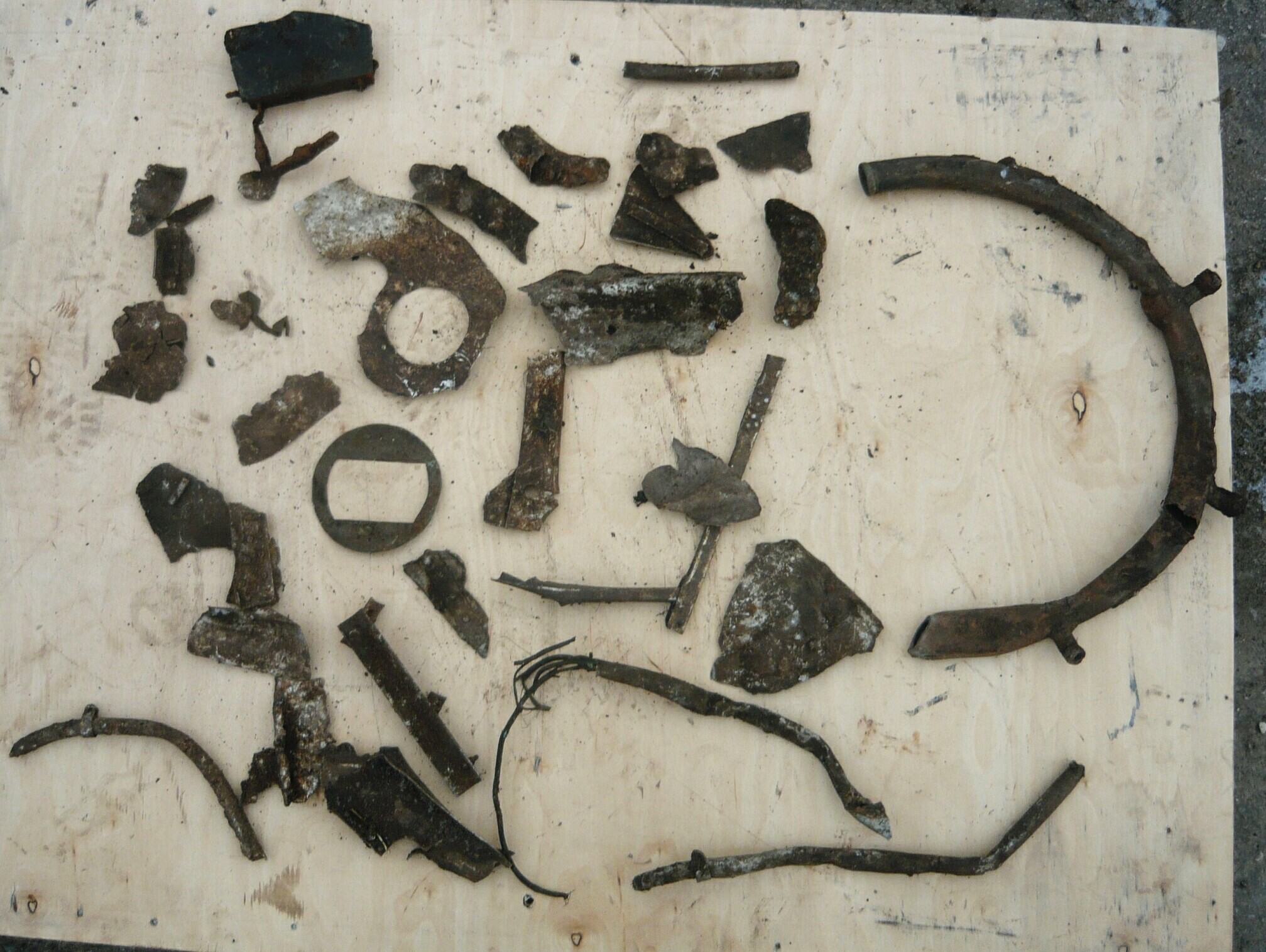

Ещё допы по этому борту,кто что видит коллеги?как я понимаю есть кусок лопасти,трубка охлаждения ,кусок нервюры .

[Аirborn 260]

[Аirborn 260]

[Аirborn 260]

Коллеги!кроме трубки-"бумеранга" кто видит на фотках ,есть еще детали мотора АШ-62????

[Andrius1989 0]

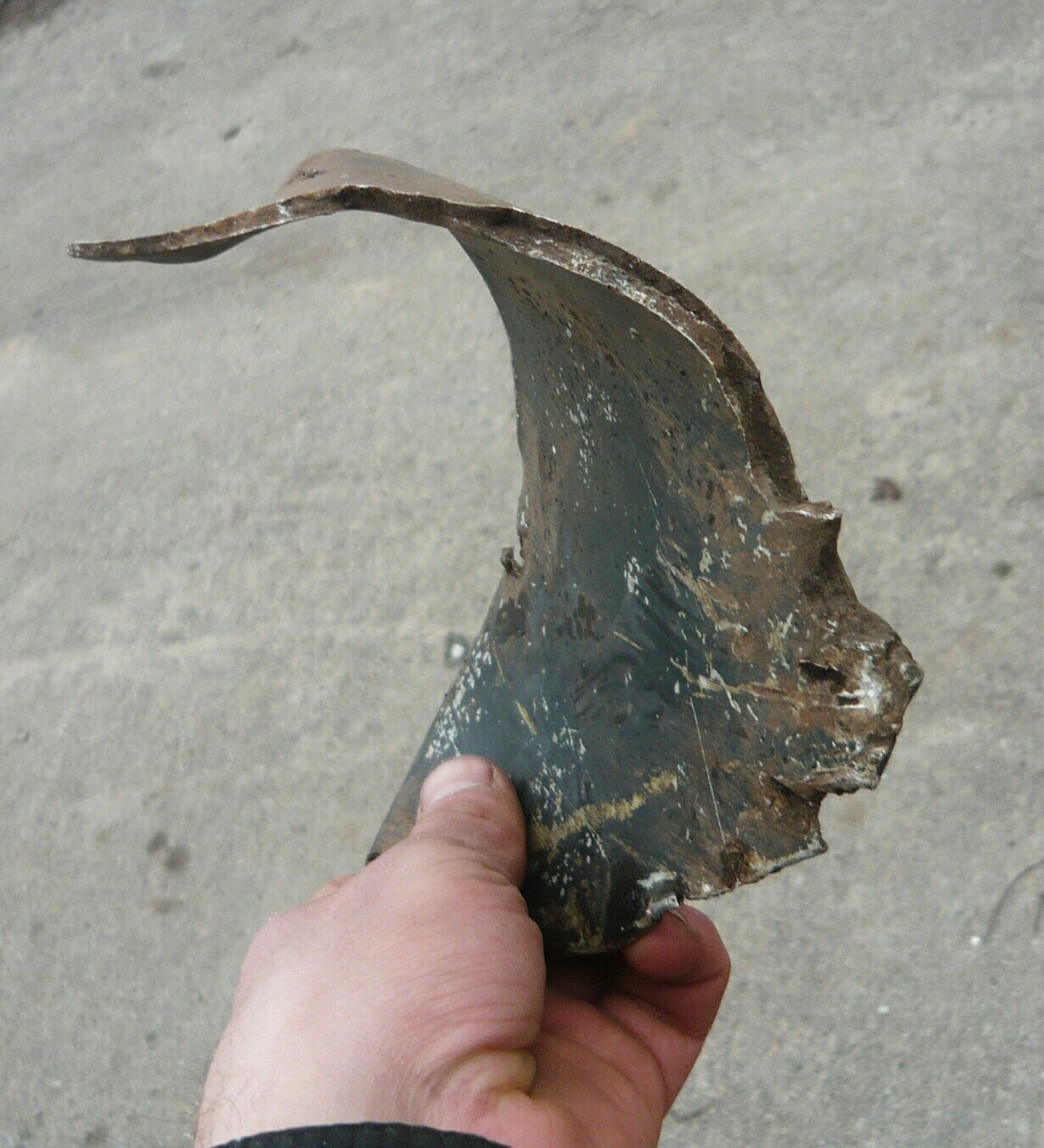

соглашусь IMG_20161102_210810 кусок лопасти. а про кусок нервюры вот интересно с разных сторон рассмотреть, хотя больше похоже на кусок силового элемента фюзеляжа как раз на сочленении центроплан-фюзеляж. про трубку охлаждения я ничего не нашел если честно. отдаленно напоминает кольцевой коллектор АШ-62ИР но по размерам явно не оно. Для полноты картины мне не хватает атласа чертежей Ли-2 за 44год. причем в интернете упоминается а в доступе "фиг вам" может часть конструктива можно подсмотреть там

[Аirborn 260]

Андрей!посмотри на это фото,коллектор очень похож!

[Andrius1989 0]

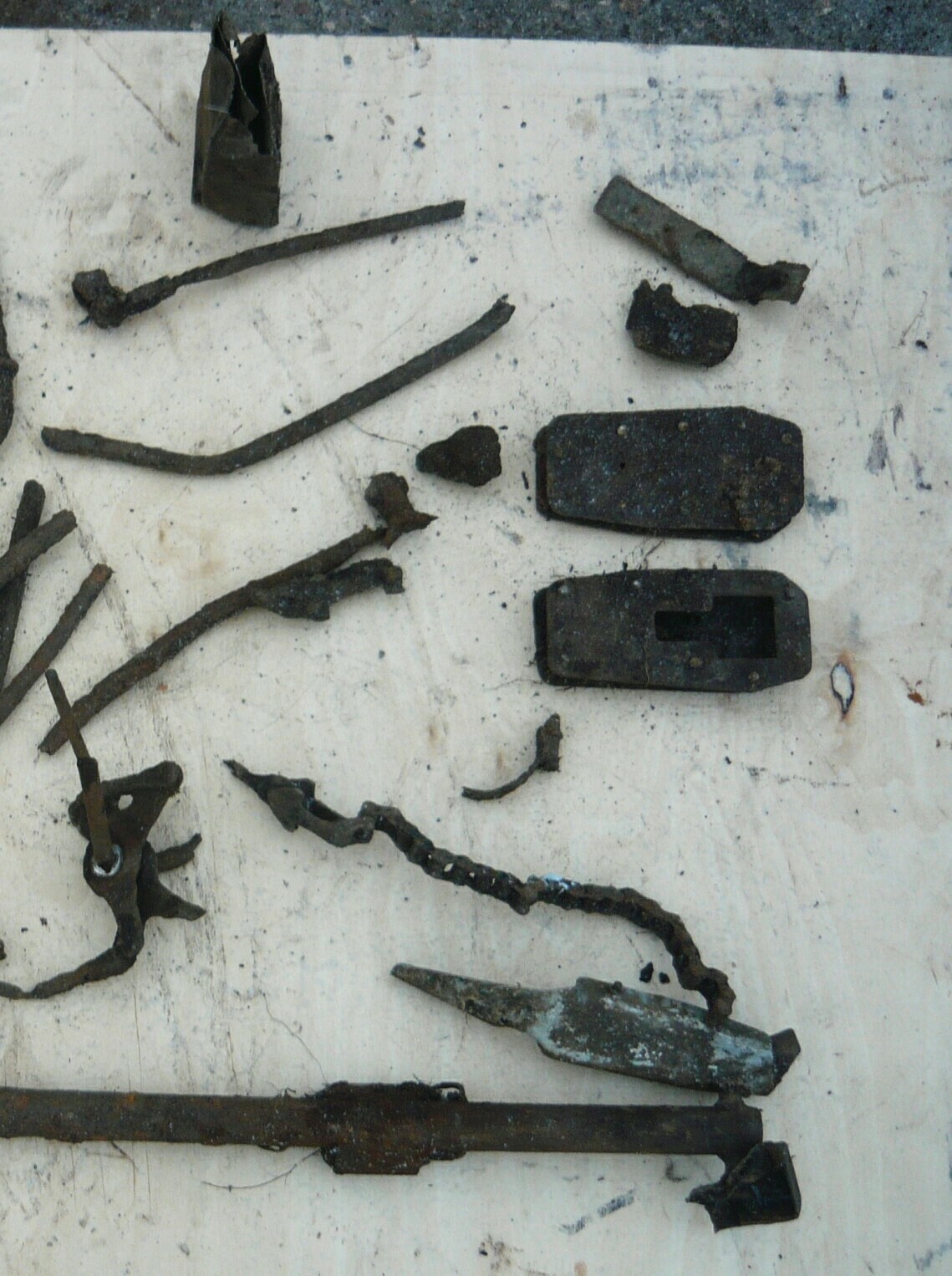

на IMG_20161103_192045 внизу виден кусок цепи возможно и более чем наверняка имеет прямое отношение к штурвальной колонке больше просто некуда ее ставить. по железкам от АШ-62ИР я ничего не вижу больше особо.

Ааа вот про эту детальку я забыл если честно. внутри такой трубки если памть не подводит проложен кабель который приходит на свечи, ну и мне кажется (возможно что именно кажется) эта трубка изогнутая как-то не особо сходится с тем что на фото с двигателем.

[Аirborn 260]

на IMG_20161103_192045 внизу виден кусок цепи возможно и более чем наверняка имеет прямое отношение к штурвальной колонке больше просто некуда ее ставить. по железкам от АШ-62ИР я ничего не вижу больше особо.

Ааа вот про эту детальку я забыл если честно. внутри такой трубки если памть не подводит проложен кабель который приходит на свечи, ну и мне кажется (возможно что именно кажется) эта трубка изогнутая как-то не особо сходится с тем что на фото с двигателем.

Эта трубка медная,и в ней реально проходят провода!

[Аirborn 260]

На цепь я тоже обратил внимание,но не смог прикинуть,где на самолёте она может быть!

[Аirborn 260]

[Andrius1989 0]

цепь скорее всего как я говорил связана со штурвальными колонками - на Ан-2 например такая цепь внутри спрятана, идет от "баранки" под полик и передает управление на элероны. На Ли-2 описание такое же идет что цепь передает управление на элероны. Это кратко так)

[Andrius1989 0]

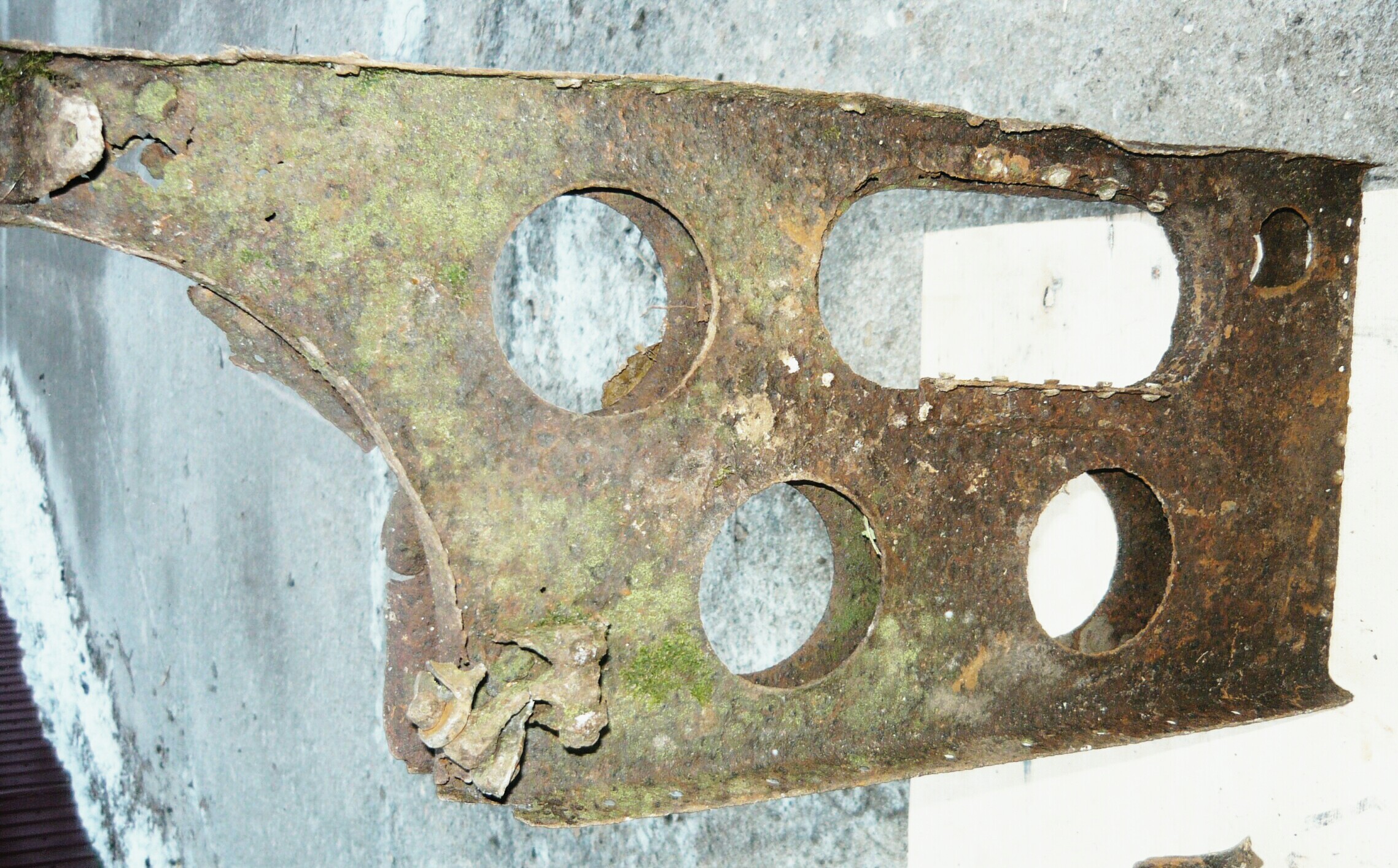

чуть поковырявшись в литературе узнаю что IMG_20161102_210659 это часть упорного шпангоута мотогондолы.

image (11) возможно закругленные детали это части каркаса руля высоты.

В общем как и сказали самолет "размазан", хотя я скажу что самолет просто лежит почти весь там "вкрошку" надо искать детали моторов ну или детали где набивался заводской номер. но на каких именно набивался я не знаю к сожалению.

мелькала деталь фигурного уголка очень похож на элемент крепежа шпангоута №47

[Линевич 93]

[Andrius1989 0]

Спасибо штурвальную колонку уже рассмотрел в книжке)) "мечта идиота" теперь осталась - атлас чертежей поизучать

[Аirborn 260]

Коллеги добрый вечер!посмотрите фото,ведь это никак и есть т.называемый "шаг-газ"??! Или я ошибаюсь??

[Andrius1989 0]

весьма похоже

[Линевич 93]

Коллеги добрый вечер!посмотрите фото,ведь это никак и есть т.называемый "шаг-газ"??! Или я ошибаюсь??

Ошибаетесь, шаг - газ это вертолетное оборудование.

[Аirborn 260]

Коллеги добрый вечер!посмотрите фото,ведь это никак и есть т.называемый "шаг-газ"??! Или я ошибаюсь??

Ошибаетесь, шаг - газ это вертолетное оборудование.

точно,это термин вертолетный!значит просто газ!может и называется как то по особому!)

[Dedal 1]

По самолетному это называется РУД -ручка управления двигателем
